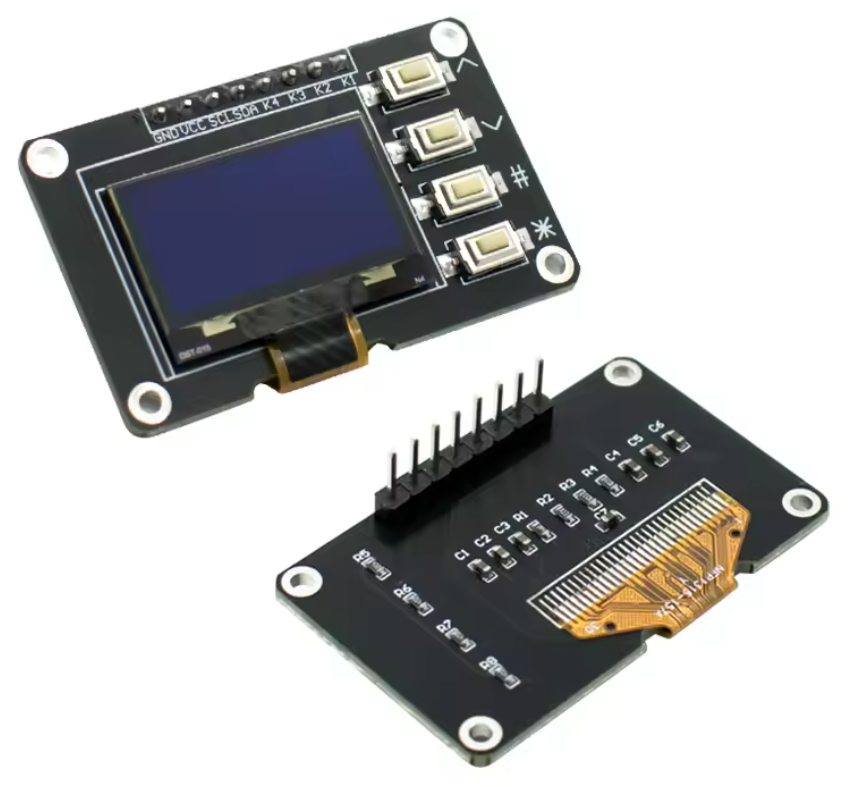

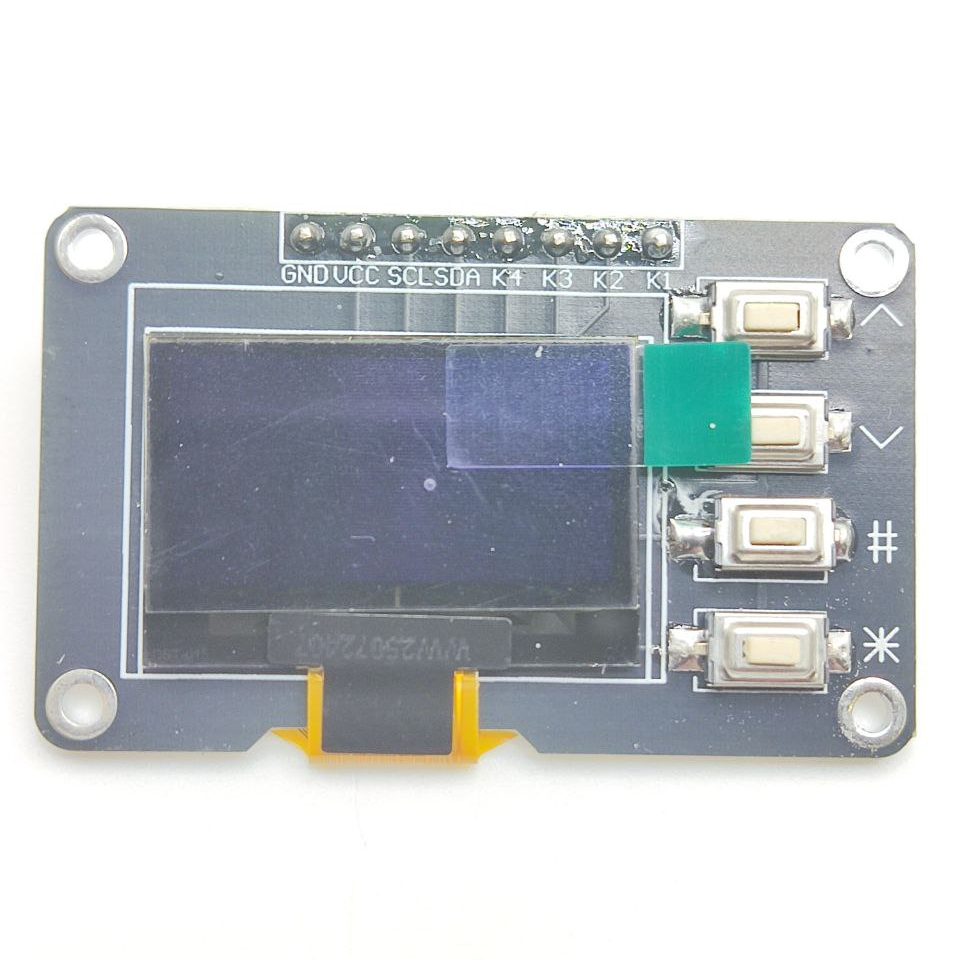

0.96" OLED дисплей 128x64 модуль SSD1315 I2C DC 3.3V з 4 кнопками (біле підсвічування)

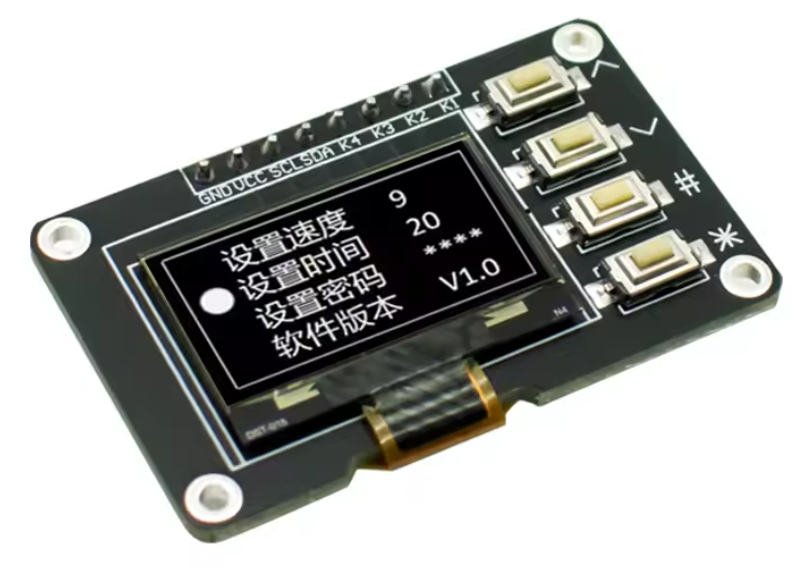

Модуль OLED-дисплея з діагоналлю 0.96 дюйма на базі контролера SSD1315 призначений для відображення текстової або графічної інформації у мікроконтролерних пристроях. Завдяки вбудованим чотирьом кнопкам управління, підтримці інтерфейсу I²C та висококонтрастному білому зображенню, він ідеально підходить для створення панелей керування, меню налаштувань або діалогових інтерфейсів у DIY-проєктах.

Особливості:
🔹 Контролер SSD1315 забезпечує високу контрастність, стабільне оновлення зображення та широкі можливості керування.
🔹 Дисплей побудований на технології PMOLED (пасивна матриця OLED) — не потребує підсвічування, має високу яскравість та мале енергоспоживання.
🔹 Підтримка I²C (IIC) інтерфейсу з мінімальною кількістю проводів (SDA, SCL).

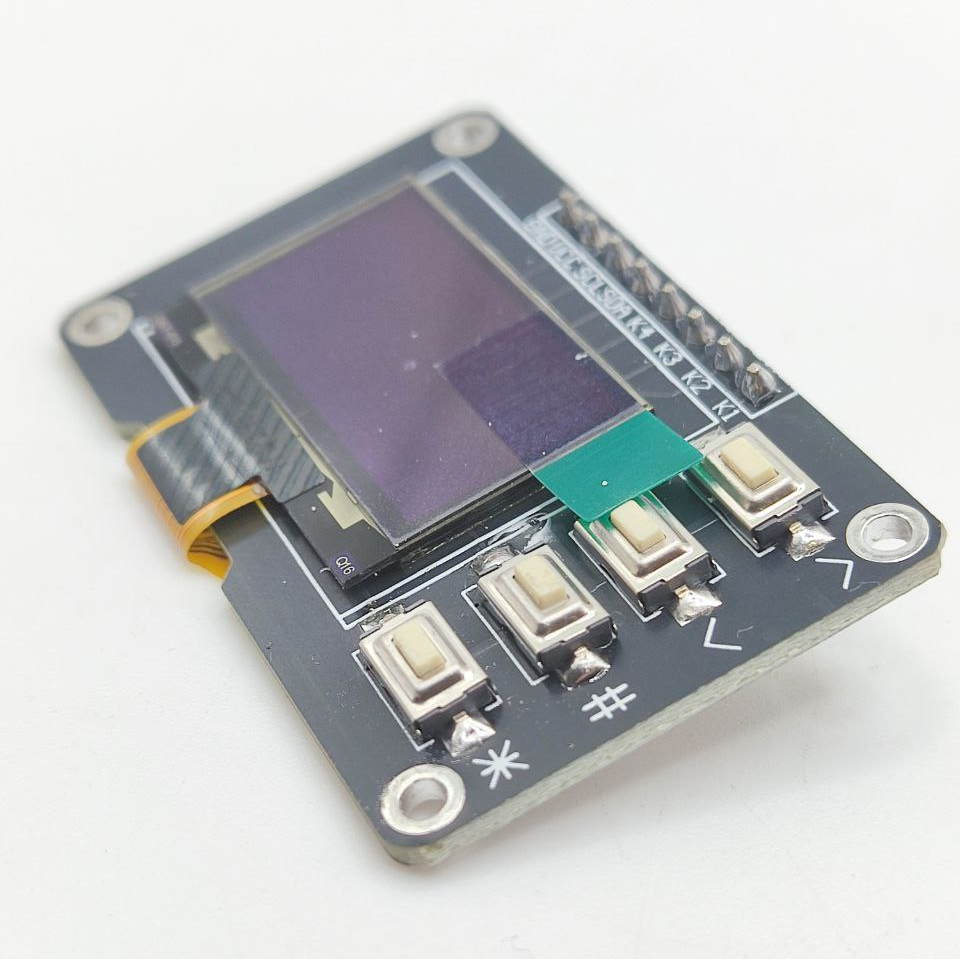

🔹 Вбудовані 4 кнопки (K1–K4) для навігації або введення команд, зручні у керуванні меню пристрою.
🔹 Білий колір пікселів забезпечує максимальну чіткість і контрастність при будь-якому освітленні.
🔹 Робоча напруга 3.3 В дозволяє безпосередньо підключати модуль до сучасних мікроконтролерів (ESP32, STM32, Raspberry Pi, Arduino 3.3V).
🔹 Компактні розміри 44.3 × 27.5 × 4.8 мм спрощують інтеграцію у корпуси пристроїв.
🔹 Підтримка частоти оновлення до 100 кадрів/с забезпечує плавне відображення інформації.
🔹 Повний кут огляду — зображення чітке під будь-яким нахилом.

Переваги:
✔ Низьке енергоспоживання, відсутність підсвічування.
✔ Просте підключення до мікроконтролерів через I²C.
✔ Висока роздільна здатність — 128×64 пікселів.
✔ Вбудовані кнопки дозволяють створювати меню без додаткових модулів.
✔ Компактність і мала вага — лише 11,5 г.
✔ Відмінна контрастність та чіткість білого зображення.

Застосування:
✅ Панелі керування мікроконтролерних пристроїв.
✅ Системи індикації, налаштувань і моніторингу.
✅ Arduino, ESP32, STM32, Raspberry Pi проєкти.
✅ Освітні стенди, лабораторні модулі.
✅ Портативна електроніка, DIY-проєкти.

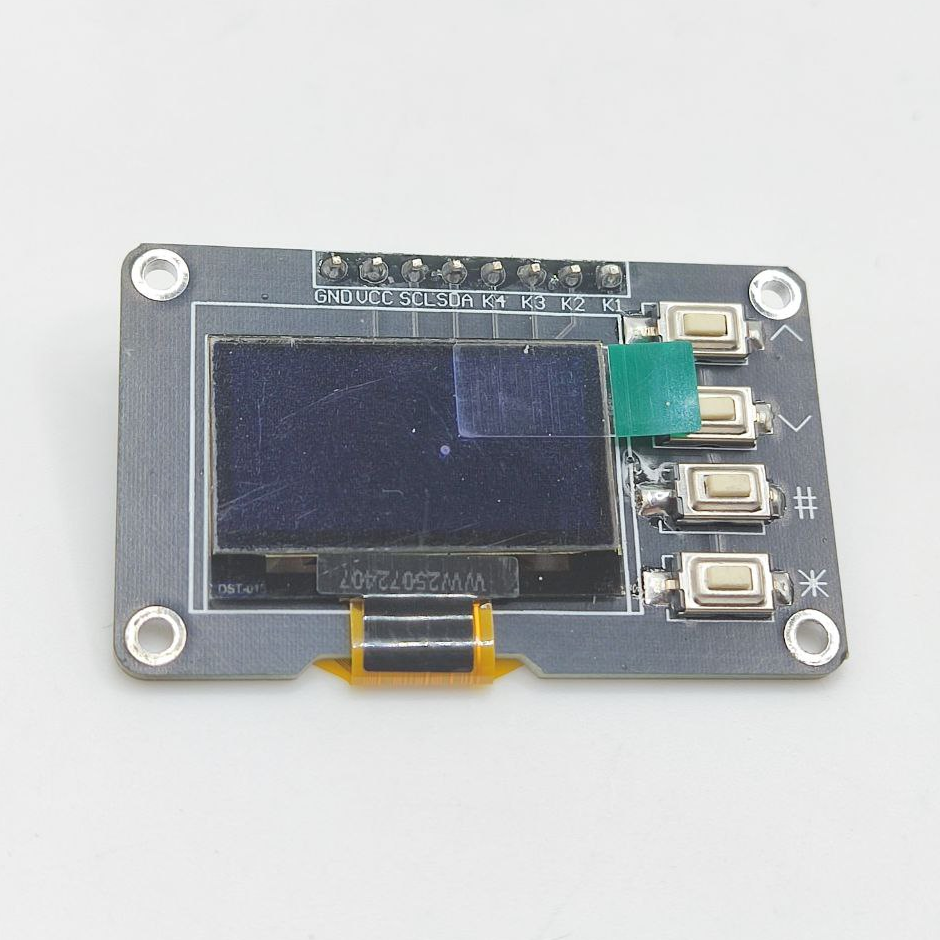

Опис інтерфейсів:
🔸 GND — загальний мінус живлення.
🔸 VCC — живлення (3.3 В).
🔸 SCL — лінія тактування інтерфейсу I2C.
🔸 SDA — лінія передачі даних інтерфейсу I2C.
🔸 BTN1–BTN4 — чотири функціональні кнопки для керування або навігації в меню.

Інструкція до використання:
1️⃣ Підключіть GND, VCC, SCL, SDA до відповідних контактів мікроконтролера.
2️⃣ Встановіть бібліотеку SSD1306/SSD1315 для Arduino IDE або PlatformIO.
3️⃣ Ініціалізуйте дисплей, вказавши адресу I²C.
4️⃣ Використовуйте стандартні бібліотечні функції для виведення тексту, графіки або меню.
5️⃣ Налаштуйте обробку натискань кнопок (K1–K4) у вашій програмі.
6️⃣ Не підключайте модуль до 5 В без рівнетворів, щоб уникнути пошкодження контролера.

Заходи безпеки:
⚠️ Забороняється перевищувати робочу напругу 3.3 В.
⚠️ Не допускайте коротких замикань між контактами.
⚠️ Захищайте модуль від вологи, пилу та ударів.
⚠️ Уникайте тривалого нагріву при пайці контактів.
⚠️ Дисплей не має захисного скла — не торкайтесь поверхні пальцями чи інструментами.

Технічні характеристики:
⚙️ Тип: 0.96" OLED (PMOLED)
⚙️ Роздільна здатність: 128×64 пікселя
⚙️ Напруга: 3.3 В
⚙️ Контролер: SSD1306 / SSD1315
⚙️ Інтерфейс: I²C (IIC)
⚙️ Контактів: 4 (крок 2.54 мм)
⚙️ Область відображення: 21.74 × 10.86 мм
⚙️ Розмір модуля: 44.3 × 27. 5 × 4.8 (12.0 з контактами) мм
⚙️ Розмір пікселя: 0.15 × 0.15 мм
⚙️ Відстань між пікселями: 0.17 × 0.17 мм
⚙️ Частота оновлення: 100 fps
⚙️ Кут огляду: повний
⚙️ Робоча температура: –40...+70 °C
⚙️ Колір підсвічування: білий
⚙️ Вага: 11.5 г

📝 Примітка: Виробник може змінювати властивості, характеристики, зовнішній вигляд і комплектацію товарів без попереднього повідомлення.

Комплектація:

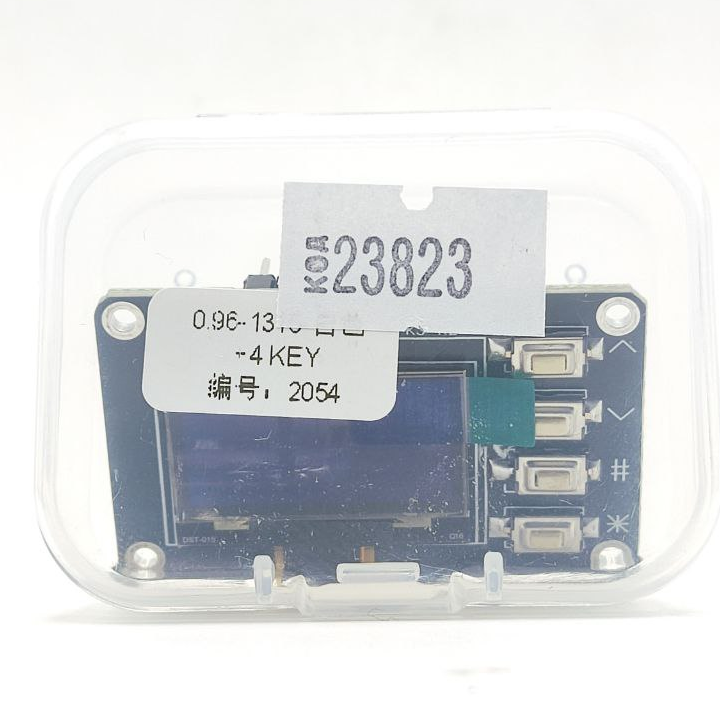

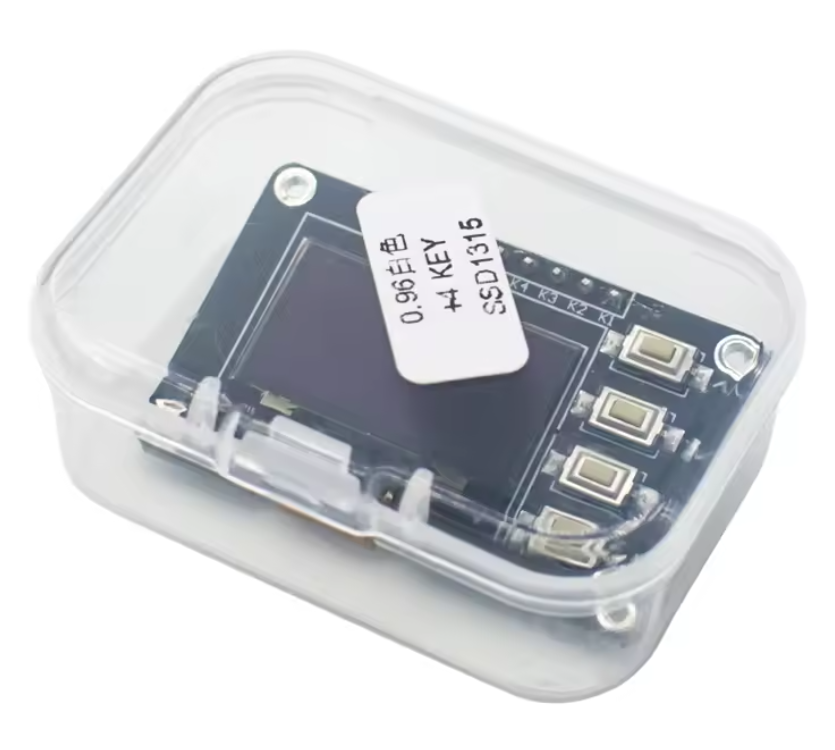

📦 Модуль OLED-дисплея 0.96" I2C SSD1315 (білий, 4 кнопки) — 1 шт.

Пристрій відзначається стабільною роботою, гарною контрастністю та компактністю, що робить його універсальним рішенням для широкого спектра електронних проєктів.
