Код: 24723

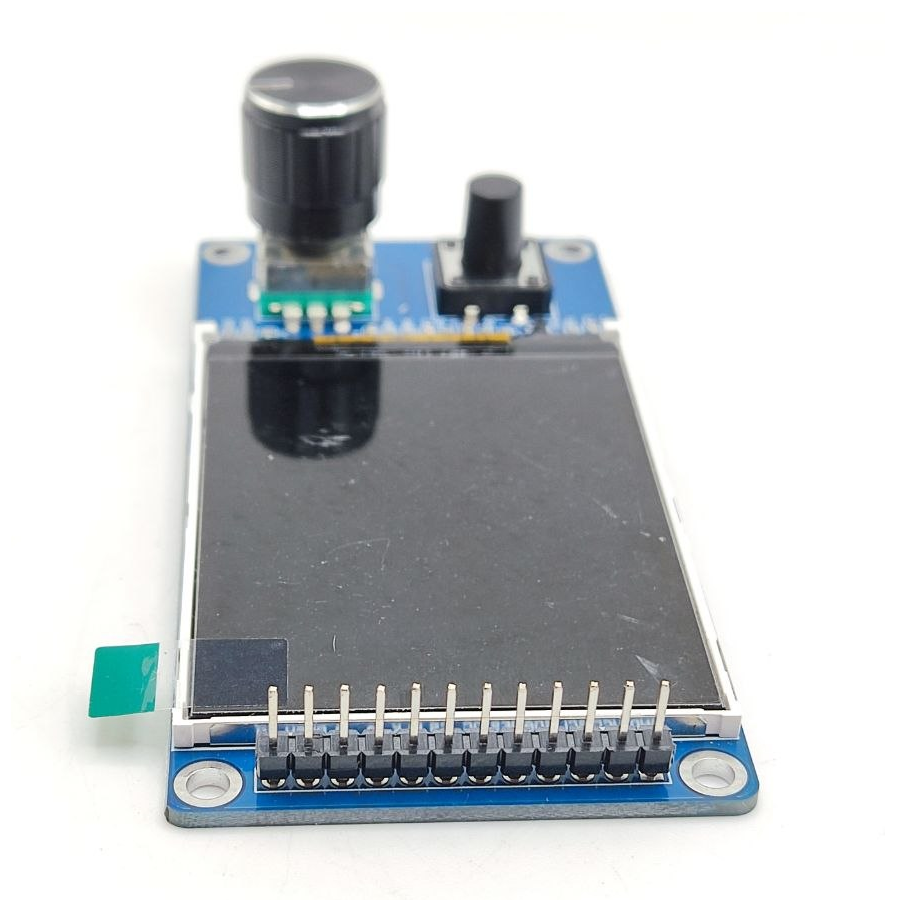

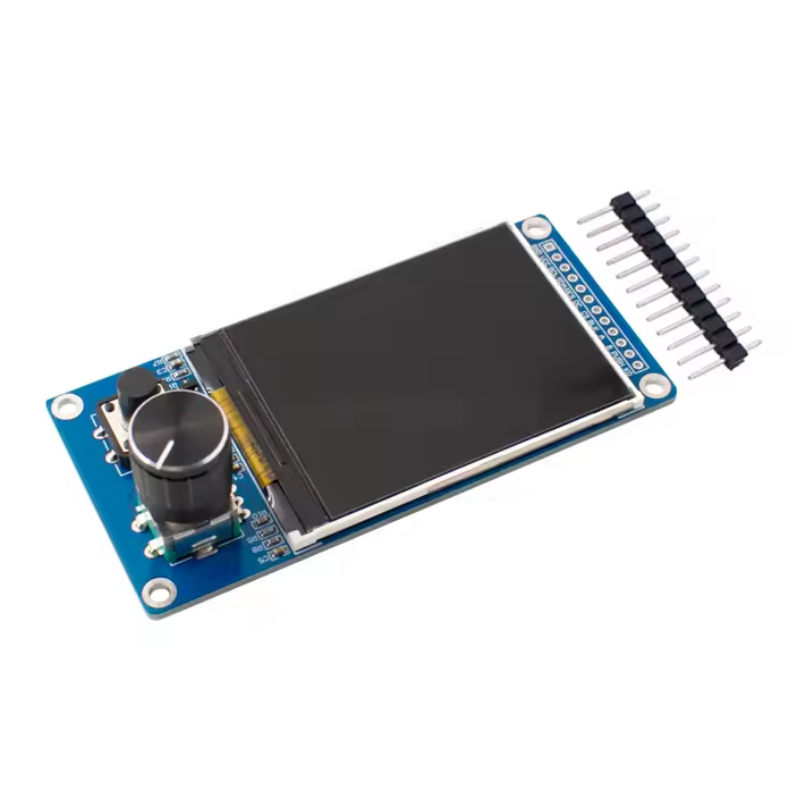

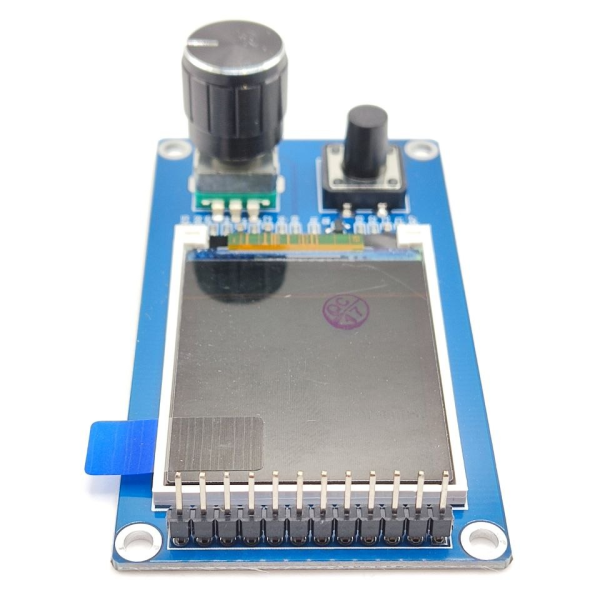

2.4" TFT дисплей ST7789 з модулем EC11 інтерфейс SPI

Ціна за 1 шт.

310.00 грн

В
                                                                    наявності 0
                                                                    шт.

пр. Слобожанський 83/3
                                                                            (0 шт).

Оптом і в роздріб

Способи оплати Умови повернення Графік роботи

Товара нема в наявності

Опис

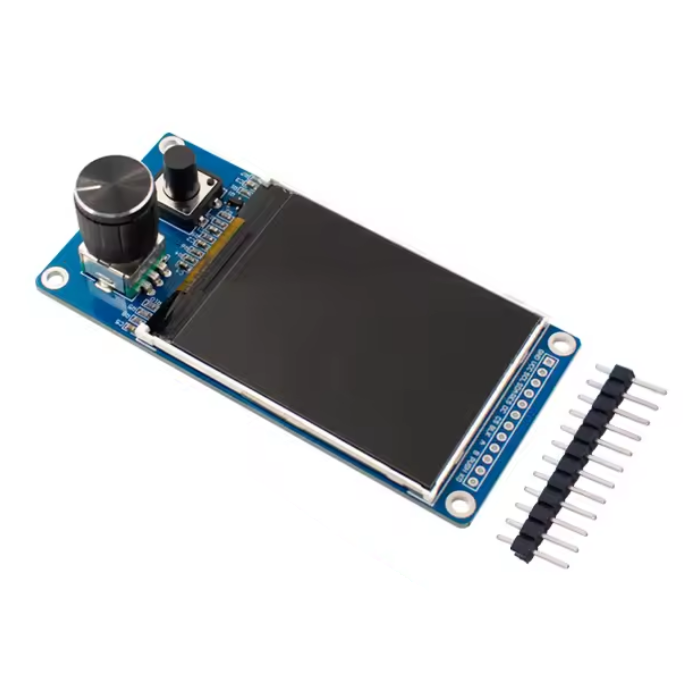

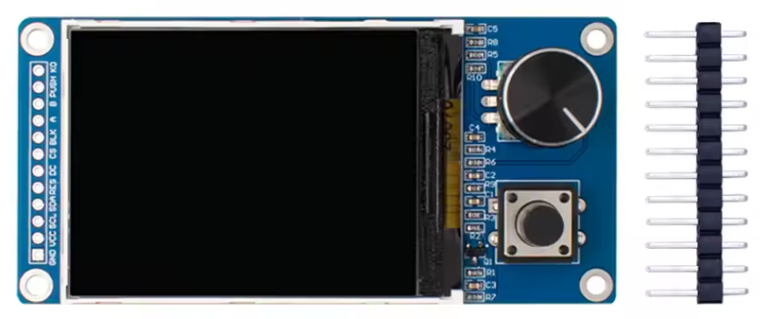

2.4" TFT дисплей ST7789 з модулем EC11 інтерфейс SPI

Модуль 2.4" TFT дисплея ST7789 з енкодером EC11 — це високофункціональний модуль для відображення графіки та керування через обертання або натискання кнопки. Ідеально підходить для Arduino-проектів, забезпечує яскраве зображення, точне управління та надійну роботу в різних умовах.

Особливості

🔹 Яскравий 2.4-дюймовий TFT дисплей із драйвером ST7789 — забезпечує насичене та чітке зображення, дозволяє відображати графіку, меню та дані у реальному часі, полегшуючи роботу користувача з проектом.
🔹 Інтерфейс SPI — швидка та стабільна передача даних, сумісний з Arduino, дозволяє мінімізувати затримки при оновленні дисплея.

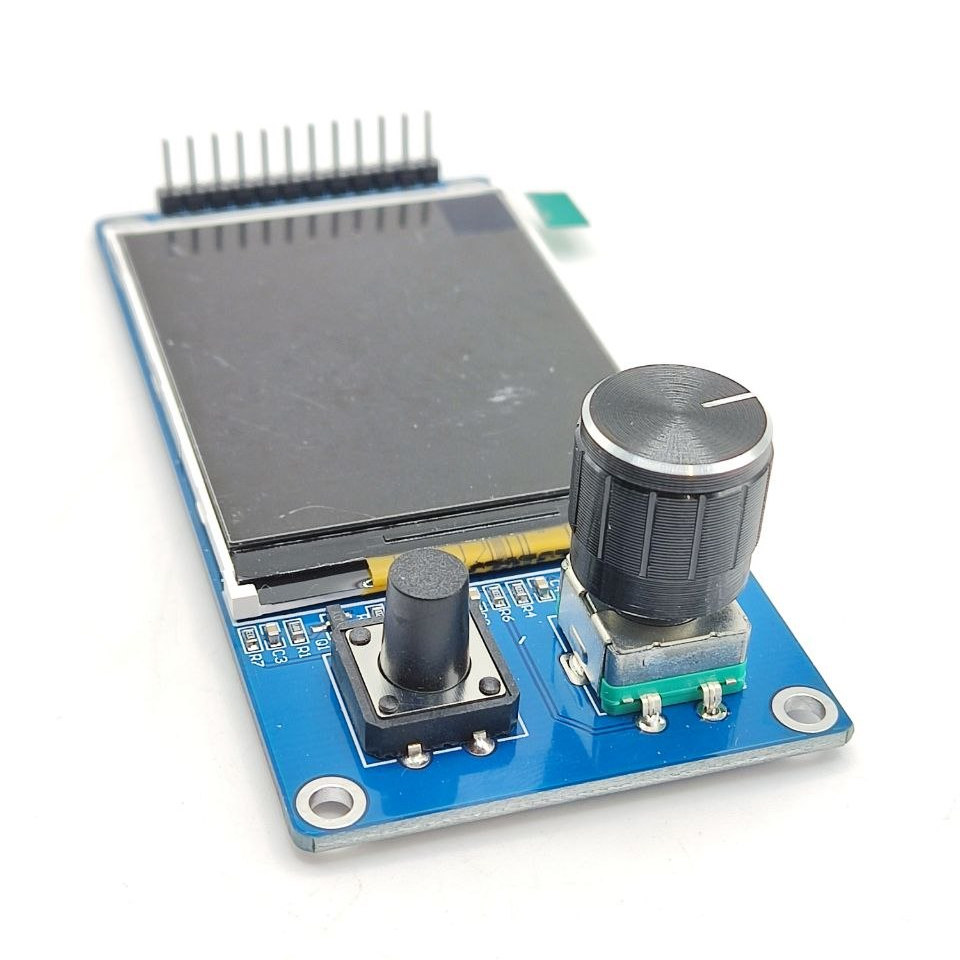

🔹 Вбудований енкодер EC11 — 20 імпульсів, 20 позицій, довжина стебла 15 мм, 5 контактів, з кнопкою на енкодері; забезпечує точне обертання для навігації меню та підтвердження вибору, підвищує зручність управління проектом.
🔹 Окрема тактова кнопка 12×12×12 мм — забезпечує додатковий спосіб введення команд, підвищує гнучкість керування та взаємодії з користувачем.
🔹 Високотемпературна стійкість до 105℃ — модуль надійно працює у різних умовах, не перегрівається під навантаженням.
🔹 Проста інтеграція з Arduino — готовий для використання у DIY-проектах без додаткових адаптерів.
🔹 Сенсорний екран відсутній — керування повністю через EC11 енкодер та окрему тактову кнопку, що зменшує вартість і підвищує надійність.
🔹 Компактний та міцний модуль — підходить для прототипування, робототехніки та інших електронних проектів, легко встановлюється на макетні плати.

Переваги

✔ Яскраве і чітке відображення графіки на 2.4" дисплеї
✔ Точне управління та навігація через EC11 енкодер
✔ Додаткове введення команд через окрему тактову кнопку
✔ Просте підключення до Arduino через SPI
✔ Надійна робота при підвищених температурах до 105℃
✔ Компактний та міцний корпус модуля

Застосування

✅ DIY-проекти на Arduino
✅ Відображення графіки, меню та даних на 2.4" TFT дисплеї
✅ Керування пристроями через обертання або натискання EC11 енкодера
✅ Додаткове введення команд через тактову кнопку
✅ Робота в середовищах з підвищеними температурами
✅ Робототехніка та прототипування електронних систем

Опис інтерфейсів

🔸 TFT дисплей 2.4 дюйма, драйвер ST7789, роздільна здатність 320×240 RGB
🔸 Інтерфейс: SPI (Serial Peripheral Interface)
🔸 EC11 енкодер: стебло 15 мм, 20 імпульсів, 20 позицій, 5 контактів, з кнопкою на енкодері
🔸 Окрема тактова кнопка: 12×12×12 мм
🔸 Сенсорний екран відсутній

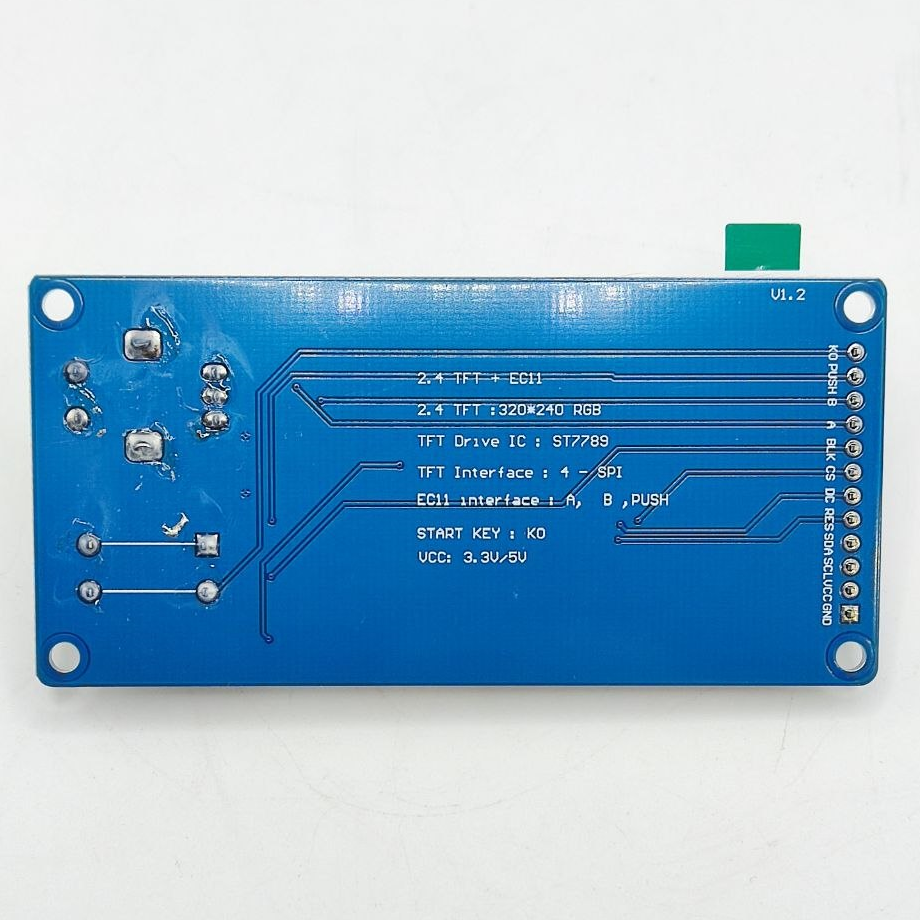

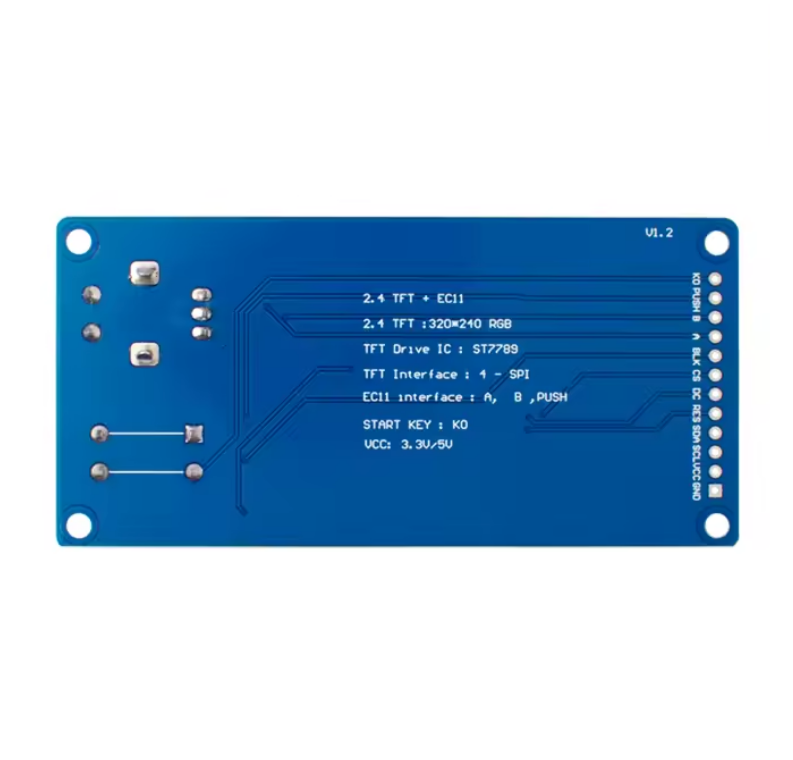

🔸 Контакти підключення SPI: SCK, MOSI, CS, DC, RESET, GND, VCC

Інструкція до використання

1️⃣ Підключіть SPI контакти дисплея до плати Arduino відповідно до схеми
2️⃣ Підключіть EC11 енкодер до плати через 5-контактний інтерфейс
3️⃣ Підключіть окрему тактову кнопку до цифрового входу Arduino
4️⃣ Використовуйте бібліотеки для ST7789 та EC11 для відображення графіки та обробки обертання/натискання кнопки
5️⃣ Уникайте контакту з водою та механічних ударів
6️⃣ Не перевищуйте робочу температуру 105℃

Заходи безпеки

⚠️ Не допускати контакту з водою та підвищеною вологістю
⚠️ Уникати падінь та ударів
⚠️ Не перевищувати робочу температуру 105℃
⚠️ Дотримуватись правильної полярності підключення

Технічні характеристики

⚙️ Тип дисплея: TFT 2.4 дюйма
⚙️ Драйвер: ST7789
⚙️ Роздільна здатність: 320×240 RGB
⚙️ Інтерфейс: SPI
⚙️ EC11 енкодер: стебло 15 мм, 20 імпульсів, 20 позицій, 5 контактів, з кнопкою на енкодері
⚙️ Тактова кнопка: 12×12×12 мм
⚙️ Робоча температура: до 105℃
⚙️ Сенсор: відсутній

📝 Примітка: Виробник може змінювати характеристики та зовнішній вигляд без попереднього повідомлення

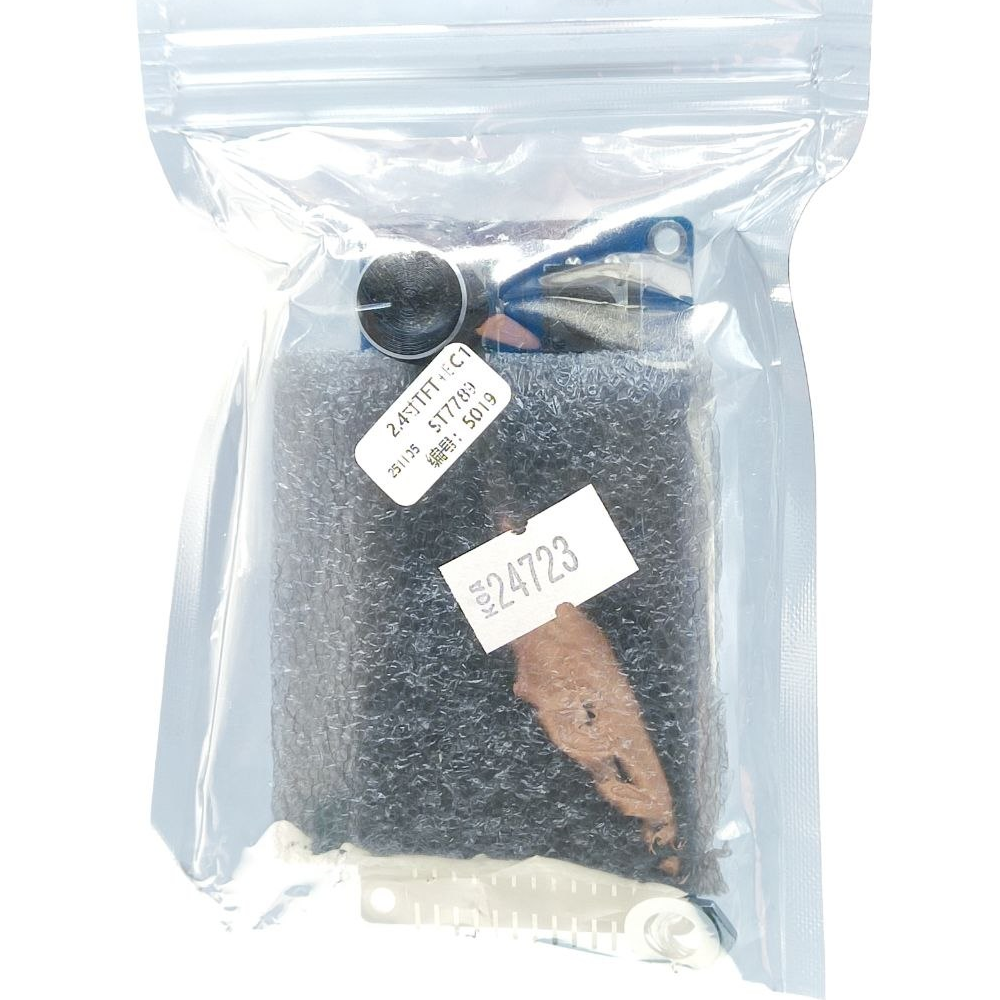

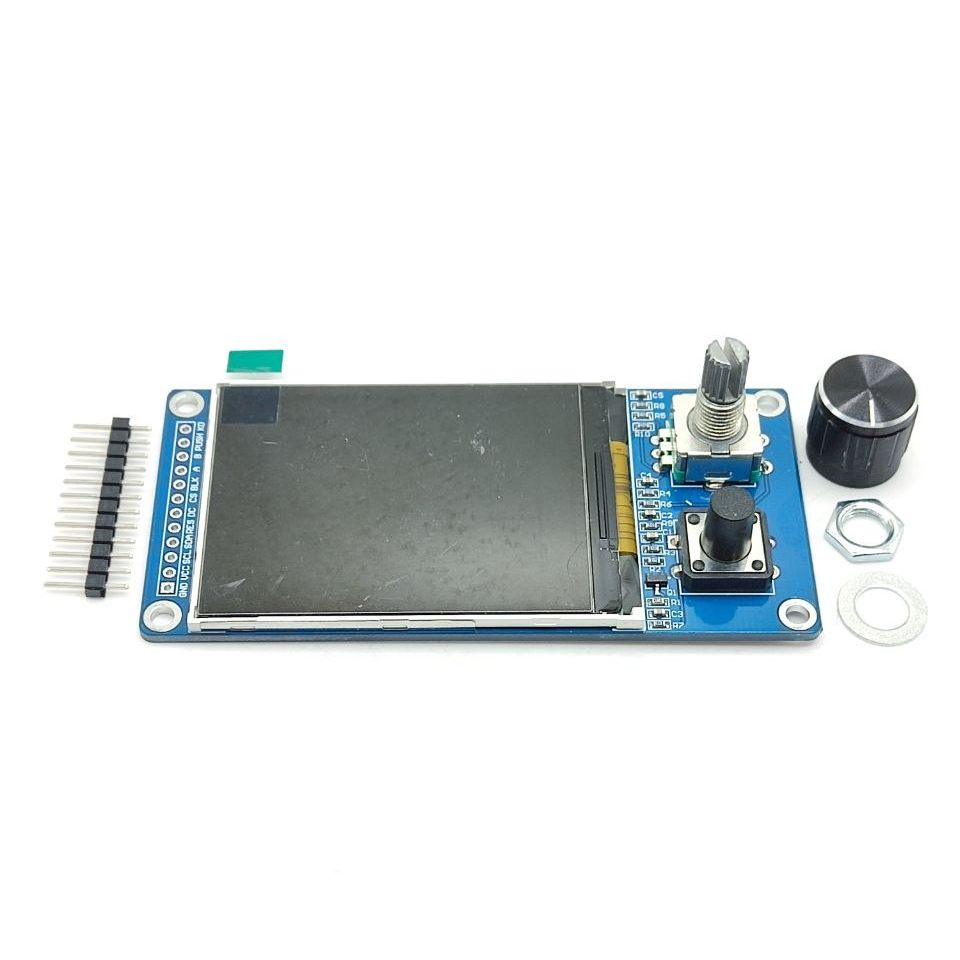

Комплектація

📦 2.4" TFT дисплей ST7789 с EC11 енкодером і кнопкою
📦 Шайба с гайкою для кріплення
📦 Контактна гребінка - 12pin

Модуль забезпечує повноцінне відображення даних та точне керування через EC11 енкодер і додаткову кнопку, ідеально підходить для Arduino-проектів та роботи у різних умовах.
