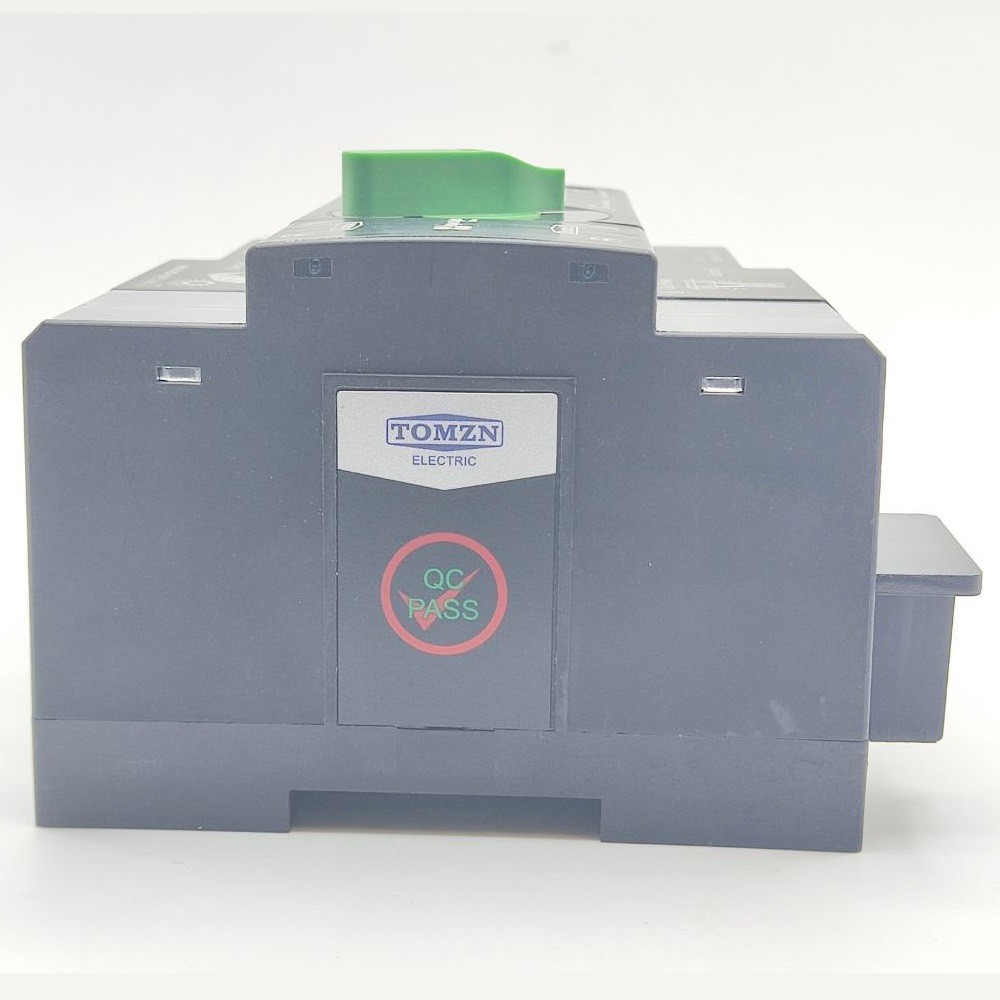

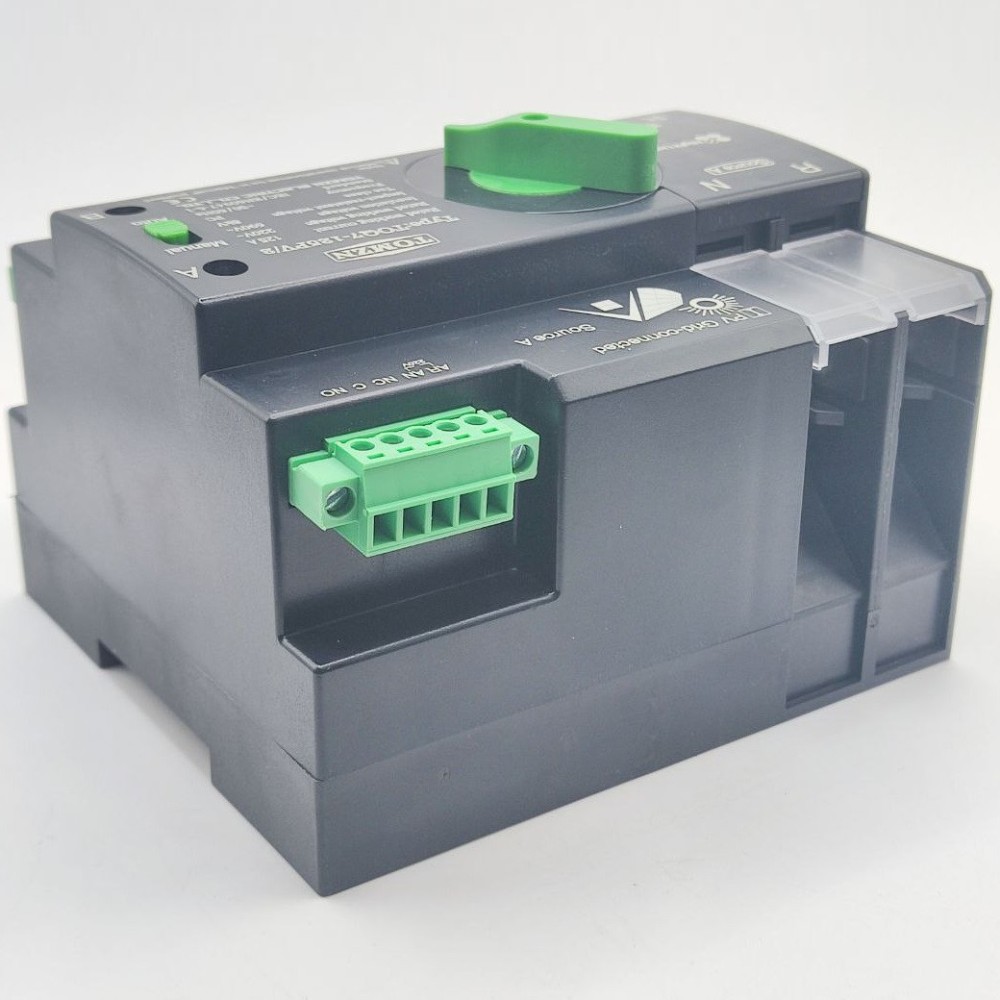

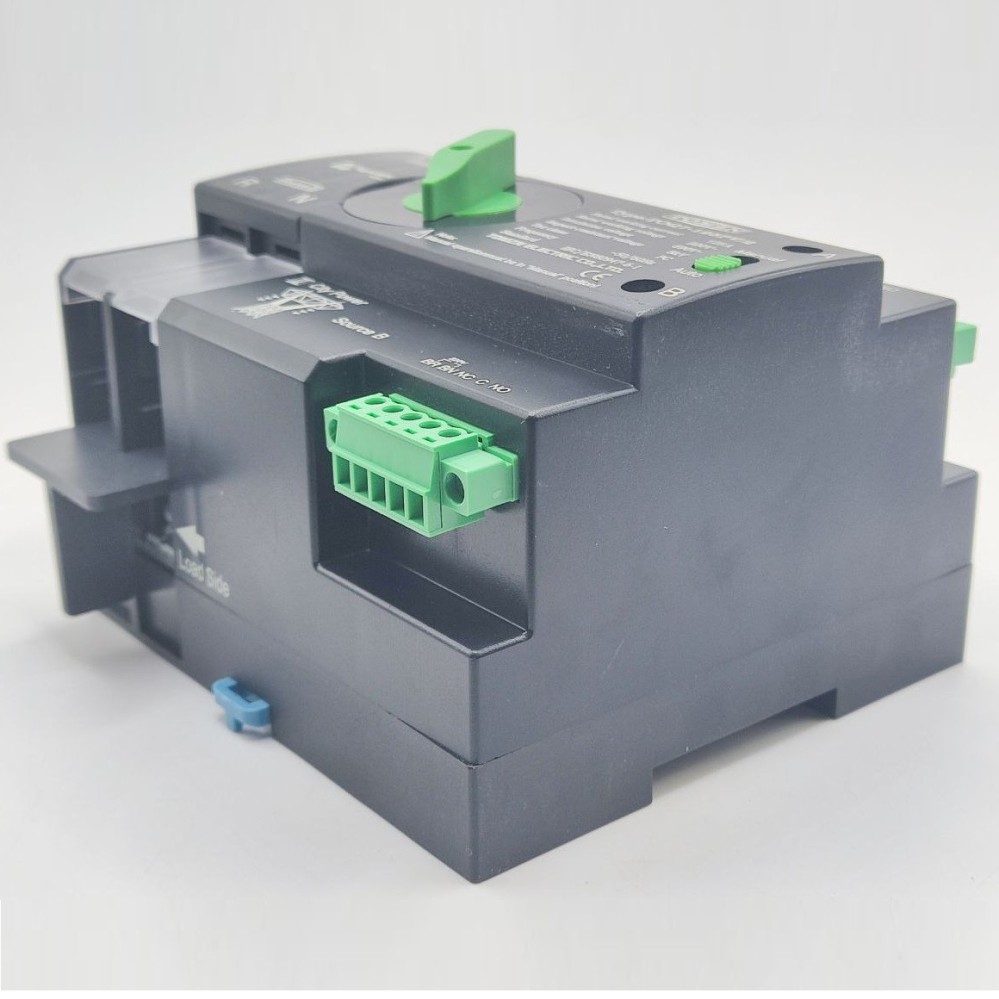

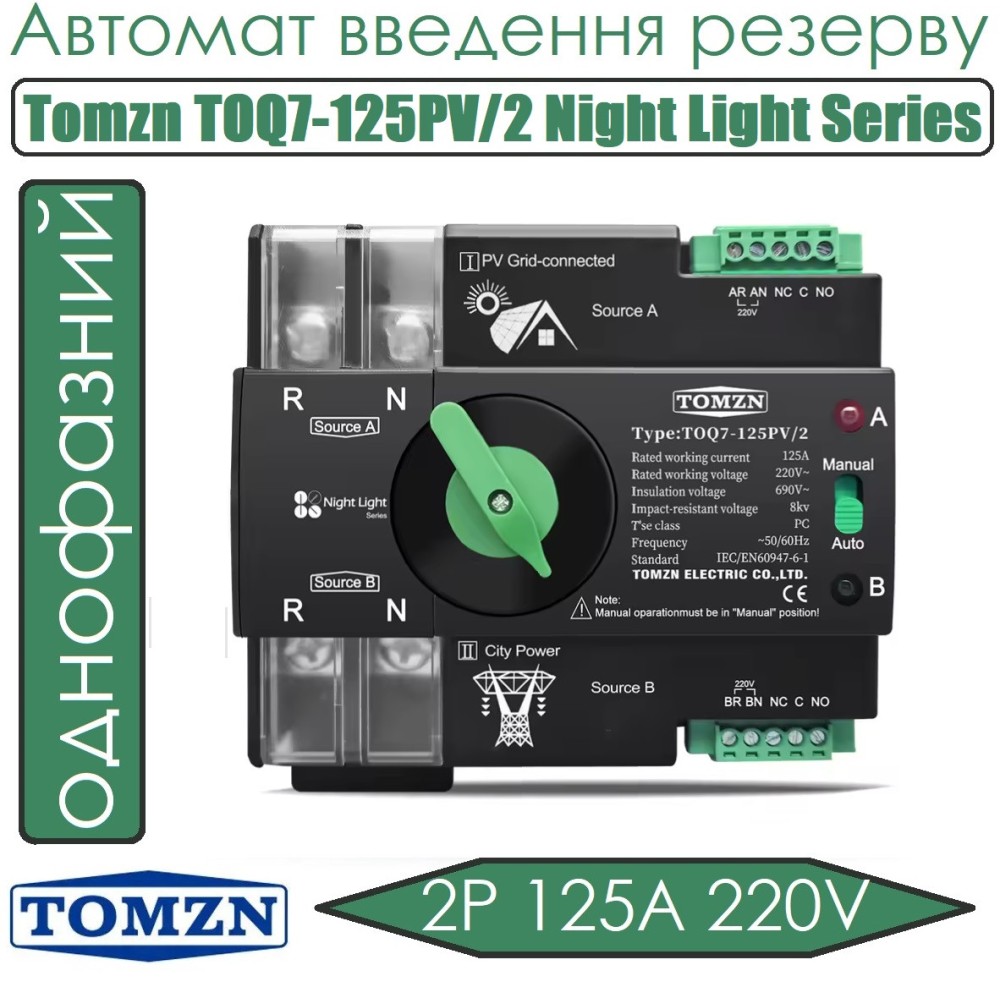

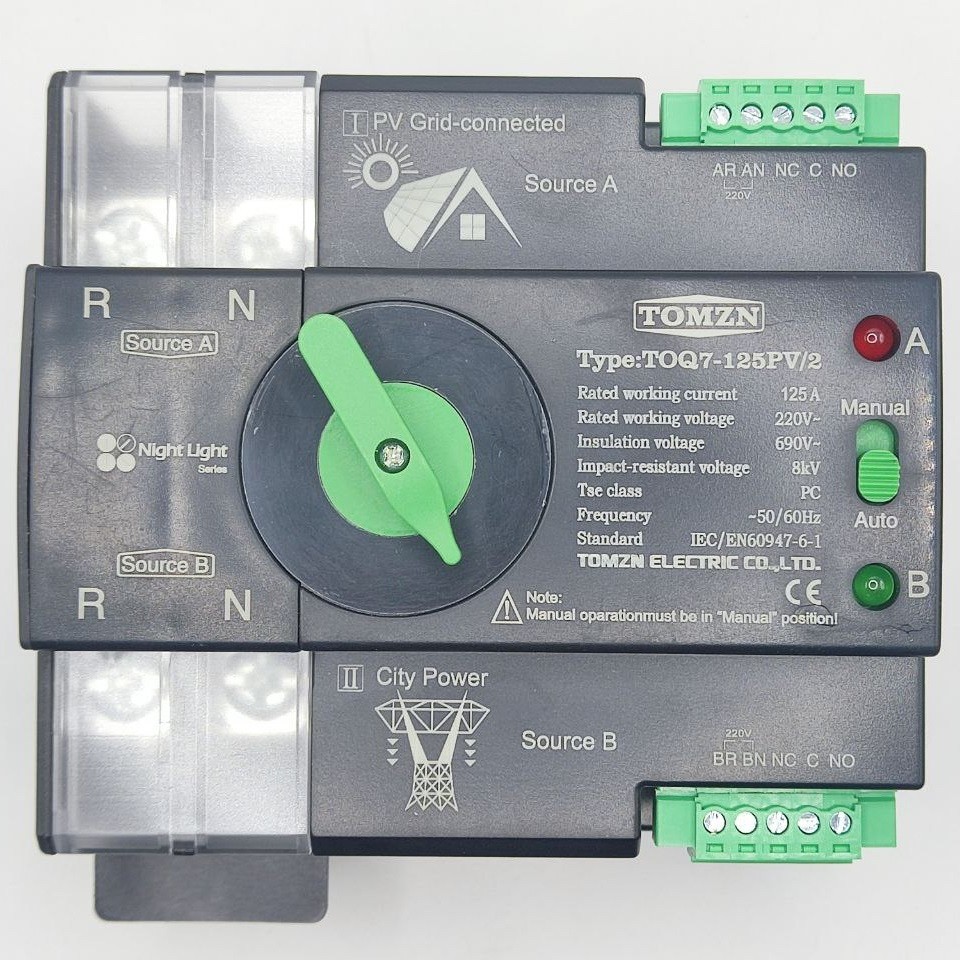

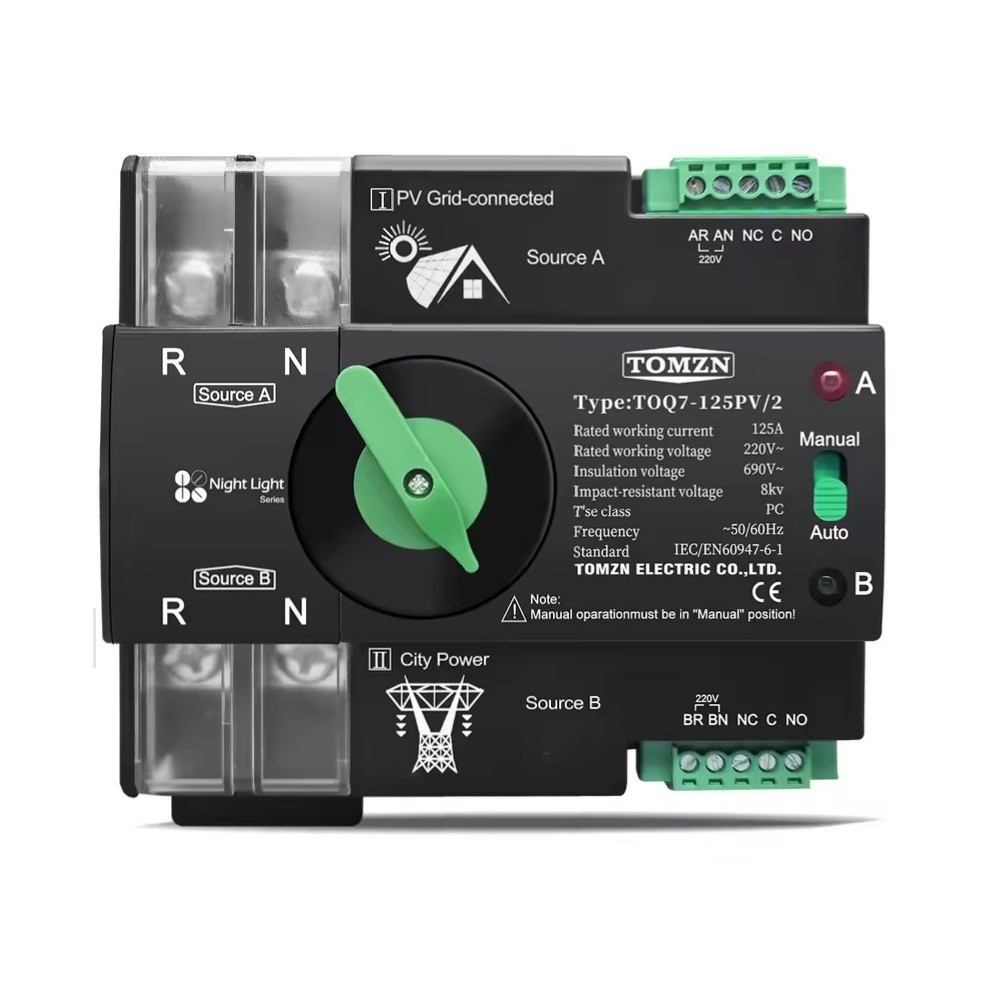

Автомат введення резерву Tomzn TOQ7-125PV/2 – це надійний пристрій для автоматичного перемикання між сонячною енергосистемою та електромережею. Він спеціально розроблений для використання з інверторами та забезпечує безперервне живлення з мінімальним часом перемикання менше 50 мс.
Особливості:
- Оптимізація для сонячних систем: Пристрій розрахований для роботи з PV-інверторами та міською мережею.
- Автоматичне перемикання: Менше ніж за 50 мс, що забезпечує стабільність живлення.
- Подвійний перемикач: Можливість роботи у ручному та автоматичному режимах.
- Захист від нестабільної напруги: Джерело B (мережа) повинно бути увімкнене для корекції нестабільності інвертора.
- Тривалий ресурс: Електричний ресурс – 2000 циклів, механічний – 5000 циклів.
- Висока пропускна здатність: Номінальний струм 125 А дозволяє використовувати пристрій у потужних електромережах.
- Широкий діапазон напруг: Робоча напруга 220 В (номінальна) та ізоляційна напруга до 690 В.
- Безпека: Високий рівень захисту від коротких замикань і перевантажень. Запобіжник - RT 16-00-63A
Переваги:
- Відповідає міжнародним стандартам IEC/EN60947-6-1.
- Надійний захист та стабільна робота в умовах змінної напруги.

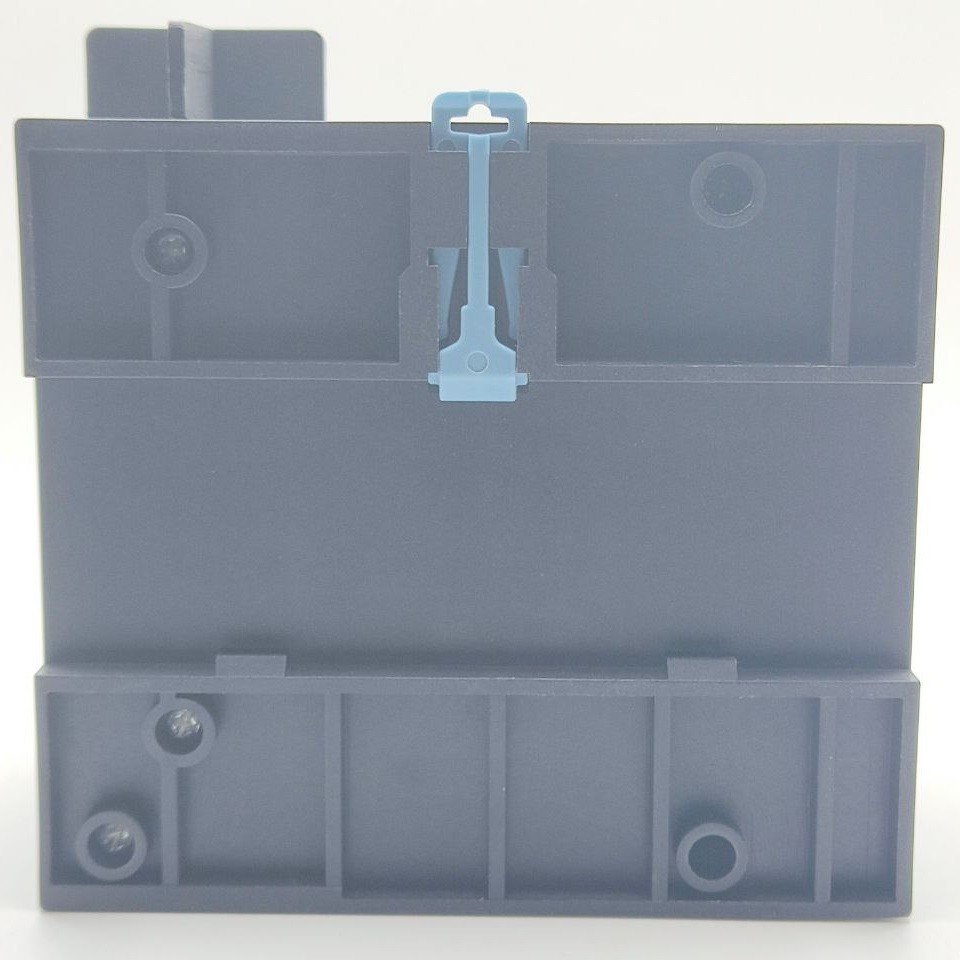

- Простий монтаж на DIN-рейку або панельний монтаж.
- Компактні розміри та невелика вага (0,7 кг).
- Підходить для автономних та гібридних енергосистем.
Застосування:
- Сонячні енергосистеми з інверторами.
- Резервне живлення житлових та комерційних об'єктів.
- Перемикання між автономними джерелами живлення.
- Інтеграція у системи безперебійного електроживлення.
Увага, застереження!
Забороняється вручну перемикати АВР в автоматичному режимі (AUTO), це призведе до виходу з експлуатації пристрою. Для перемикання АВР вручну необхідно перевести перемикач на ручний режим (MANUAL).
При використанні АВР без захисних пристроїв існує великий ризик виходу з ладу АВР через навантаження високою напругою та струмом (не є гарантійним випадком).
АВР рекомендується використовувати разом із пристроєм захисту від перенапруги (реле напруги) або стабілізатором за схемою:
- Міська електромережа → реле напруги/стабілізатор → автомат введення резерву АВР
Схема підключення:
Технічні характеристики:
- Номінальний струм: 125 А
- Робоча напруга: 220 В
- Ізоляційна напруга: 690 В
- Частота: 50/60 Гц
- Короткозамикальний струм: 63 А (запобіжник RT16-00-63A)
- Час перемикання: <50 мс
- Клас: PC (витримує коротке замикання)
- Кількість полюсів: 2P
- Номінальна імпульсна витримувана напруга (кВ): 8 кВ
- Робочі умови: 85% Us ~ 110% Us
- Час спрацьовування: <50 мс
- Час перемикання: <50 мс
- Спосіб монтажу: На DIN-рейку або панельний монтаж
- Допоміжні контакти: 2 реле (AC220V,
- le=5y)
- Розмір: 108х109х78 мм
- Вага: 0,7 кг

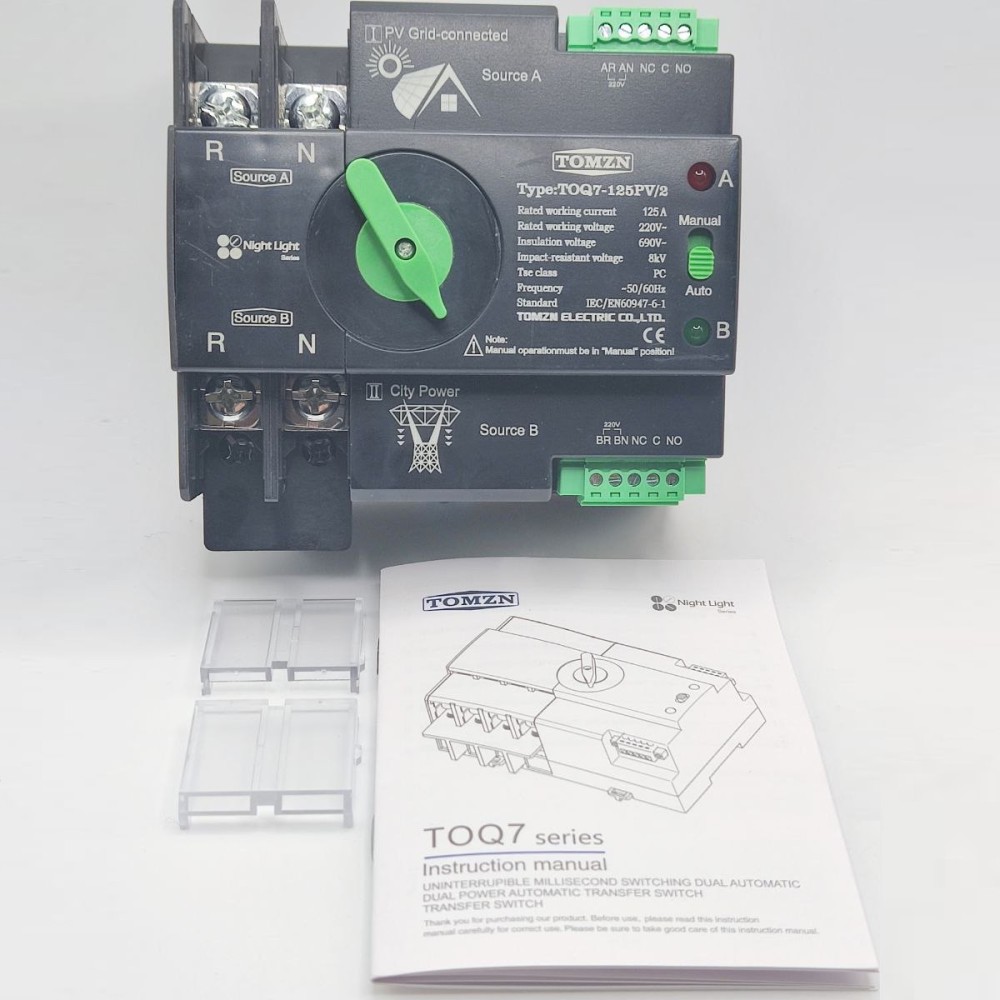

Комплектація:
- Автомат введення резерву Tomzn TOQ7-125PV/2 – 1 шт.
- Інструкція користувача – 1 шт.
Автомат введення резерву Tomzn TOQ7-125PV/2 – це ідеальне рішення для стабільного резервного живлення у сонячних системах, що забезпечує надійність та безперебійність роботи вашої електромережі.
Рекомендації щодо використання:
-
Регулярно перевіряйте стан автомата, щоб забезпечити його безперебійну роботу.
-
Виконуйте вказівки щодо встановлення та підключення для безпечної експлуатації.
