Код: 24732
BMS контролер (плата захисту li-ion) 3S 50A 3.7V
Ціна за 1 шт.
220.00
грн
В
наявності 47
шт.
Оптом і в роздріб
Оптові ціни
204.30
грн./шт.
при замовленні від
3
шт.
171.30
грн./шт.
при замовленні від
20
шт.
Опис

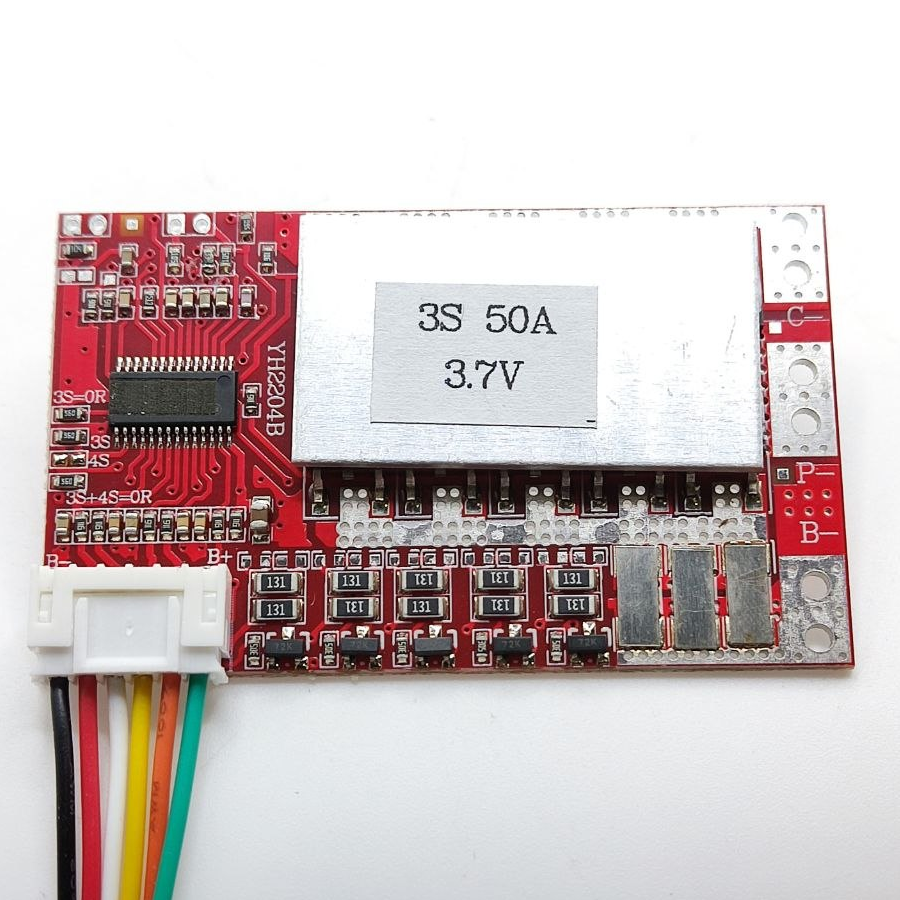

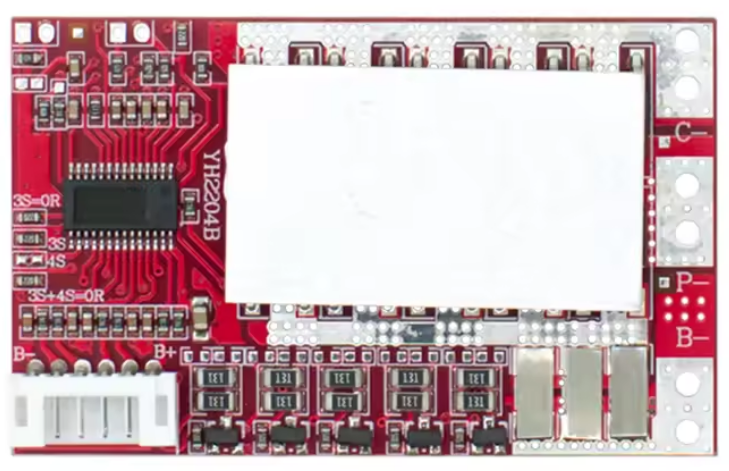

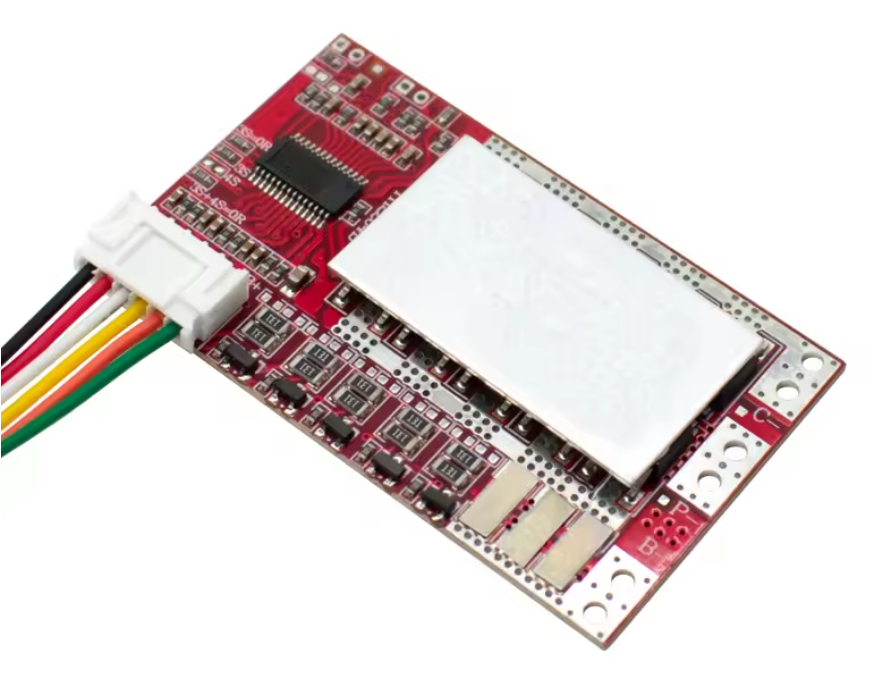

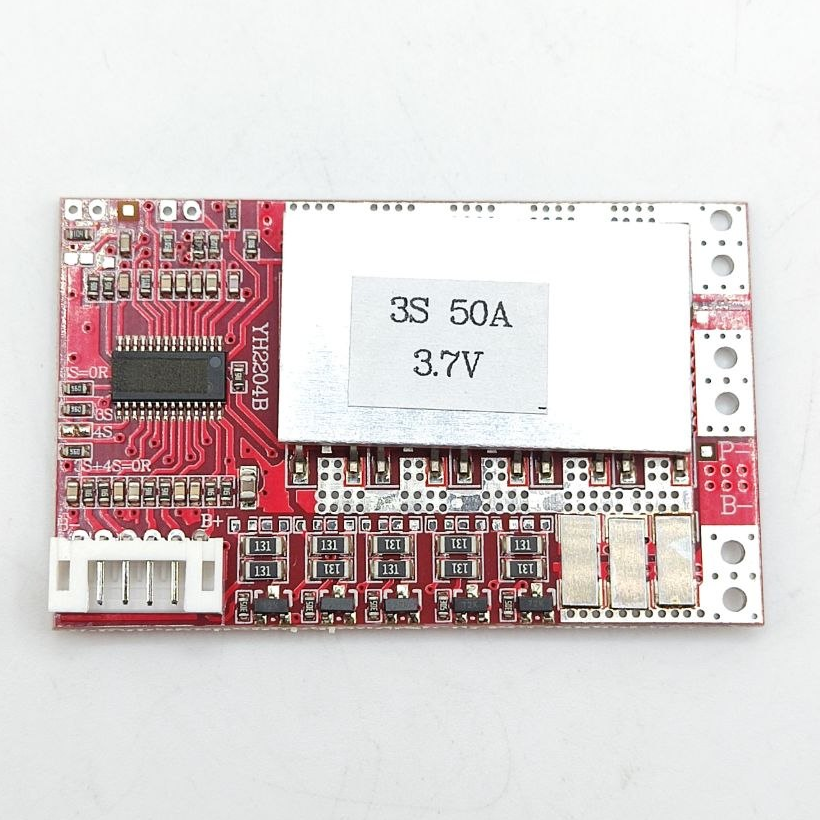

BMS контролер (плата захисту li-ion) 3S 50A 3.7V
BMS контролер 3S 50A — це високоефективний модуль захисту та балансування літієвих і літій-полімерних батарей з номіналом 3,7 В на комірку. Плата забезпечує стабільну роботу батарей у складі 3S, інтегруючи п’ять основних функцій захисту та балансування для підвищення надійності живлення у інверторах, електроінструменті та сонячних системах. За замовчуванням BMS налаштована на 3S, але при заміні резисторів з лівої сторони плати у певному порядку та номіналі можна перевести її на 4S або 5S.
Особливості
🔹 Підтримка 3S батарей та високий струм — вихідний струм до 50 А, короткочасне підвищення до 60 А у спліт-порт режимі, підходить для потужних навантажень.
🔹 П’ять основних функцій захисту — захист від перезаряду, перерозряду, перевантаження струмом, короткого замикання та балансування комірок батареї.
🔹 Балансування комірок — активне балансування забезпечує стабільну напругу 4.18 В ±0.025 В для кожної комірки, струм балансування 55 мА, що продовжує термін служби батарей.
🔹 Висока температура роботи — плата витримує до 105℃, із зовнішнім NTC-резистором реалізується контроль температури заряду та розряду.
🔹 Сумісність із різними типами батарей — тільки Li-ion і Li-pol з номіналом 3,7 В, підтримка 3–5 серійних з’єднань при налаштуванні резисторів.
🔹 Підвищена ефективність — низький внутрішній опір MOSFET 4 мкОм забезпечує мінімальні втрати та високий ККД.
🔹 Зручне підключення — підтримка однакових портів і спліт-портів, універсальні роз’єми для різних конструкцій батарейних пакетів.
🔹 Надійність і довговічність — інтегрована мікросхема високої інтеграції, радіатор та потужні проводи живлення для стабільної роботи на великих струмах.
🔹 Розміри модуля: 60 × 37 × 6 мм, зручна для компактних батарейних пакетів.
Переваги
✔ П’ять основних функцій захисту
✔ Балансування комірок для продовження терміну служби батарей
✔ Високий робочий струм до 50–60 А
✔ Підтримка тільки 3,7 В батарей Li-ion/Li-pol
✔ Можливість переведення на 4S або 5S при зміні резисторів
✔ Витримує високу температуру до 105℃
✔ Низький внутрішній опір MOSFET, висока ефективність
✔ Універсальні порти під різні конфігурації батарей
Застосування
✅ Потужні електроінструменти
✅ Інвертори та DC-мотори
✅ Сонячні системи та вуличне освітлення
✅ Літієві батарейні пакети 3S/4S/5S
✅ Саморобні лабораторні та промислові проекти

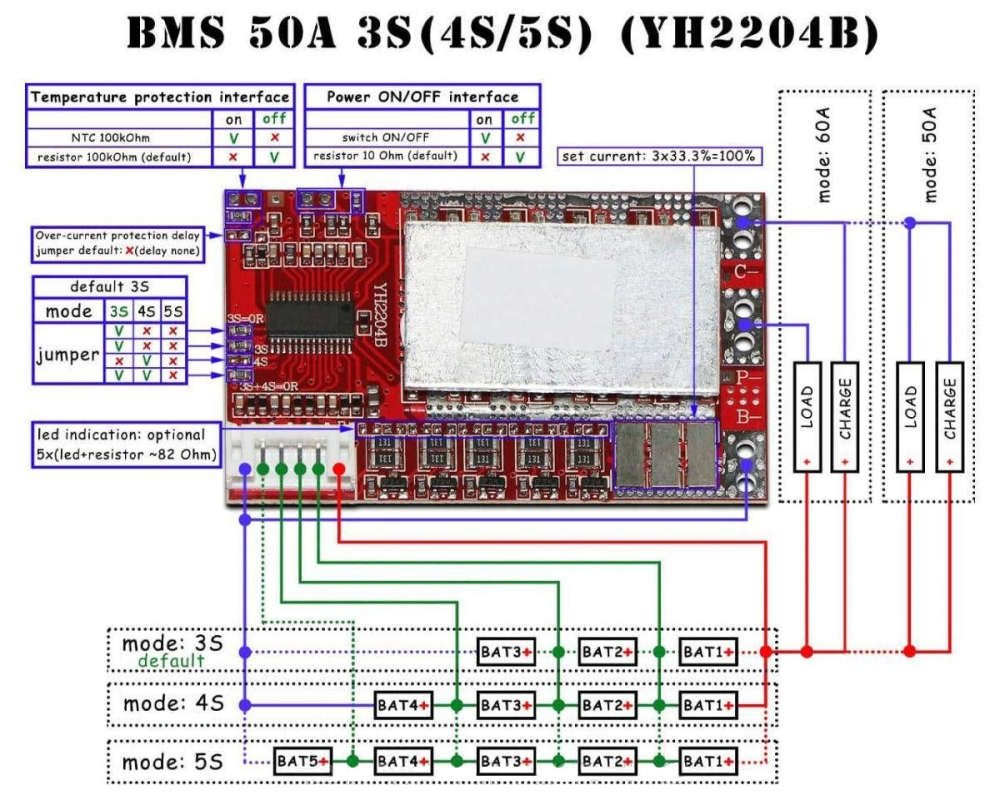

Опис інтерфейсів
🔸 Вхід/вихід для підключення 3S батареї, пайка виводів для спільного або роздільного порту
🔸 Балансувальні виводи для кожної комірки
🔸 Потужні виводи живлення з маркуванням
🔸 Радіатор для охолодження плати при великих струмах
🔸 Можливість підключення зовнішнього NTC-резистора для температурного контролю
Інструкція до використання
1️⃣ Виберіть плату захисту відповідно до типу батареї та кількості серійних комірок.
2️⃣ Перед монтажем перевірте батареї, не змішуйте нові й старі елементи.
3️⃣ Підключайте проводи, знявши шлейф, починаючи від мінусового терміналу батареї.
4️⃣ Для великих струмів додайте олово або мідний провід на плату для підвищення струмового ресурсу.
5️⃣ Для активації температурного захисту підключіть зовнішній 10K NTC-резистор.
6️⃣ При необхідності налаштуйте другий рівень затримки захисту від перевантаження.
7️⃣ Для переходу на 4S або 5S змініть резистори з лівої сторони плати відповідно до інструкції.
Заходи безпеки
⚠️ Використовуйте плату лише з сумісними 3,7 В батареями Li-ion/Li-pol
⚠️ Не змішуйте старі та нові елементи
⚠️ Перевіряйте правильність підключення проводів
⚠️ Не перевантажуйте плату вище допустимого струму
⚠️ Підключайте температурний датчик при необхідності контролю температури
Технічні характеристики
⚙️ Вихідний струм: 50 А (спліт-порт 60 А)
⚙️ Струм заряду: 50 А (спліт-порт 60 А)
⚙️ Максимальна напруга комірки: 4.25 В ±0.025 В
⚙️ Напруга відключення перезаряду: 4.15 В ±0.05 В
⚙️ Захист від перерозряду: 2.7 В ±0.05 В, відновлення 3.0 В ±0.1 В
⚙️ Ток балансування: 55 мА
⚙️ Затримка захисту від перевантаження: 100 мс + 50 мс
⚙️ Затримка короткого замикання: 250 μS +50 μS
⚙️ Температурний захист: -7℃ до 105℃ (з зовнішнім NTC)
⚙️ Розміри модуля: 60 × 37 × 6 мм
⚙️ Підтримка типів батарей: Li-ion / Li-pol, 3S (можна налаштувати на 4S/5S)
📝 Примітка: Виробник може змінювати характеристики та зовнішній вигляд без попереднього повідомлення.

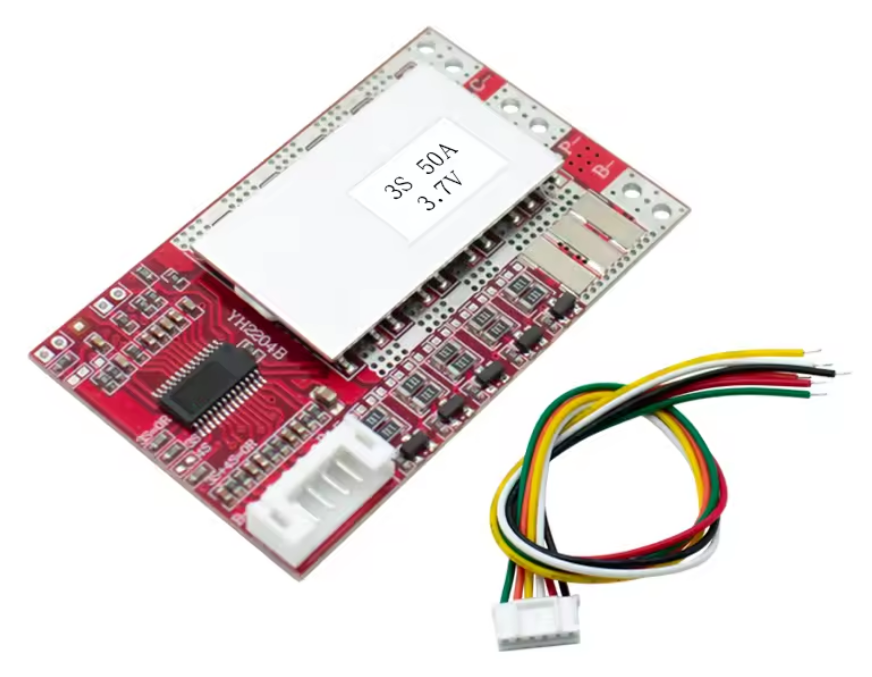

Комплектація
📦 BMS контролер 3S 50A з радіатором охолодження

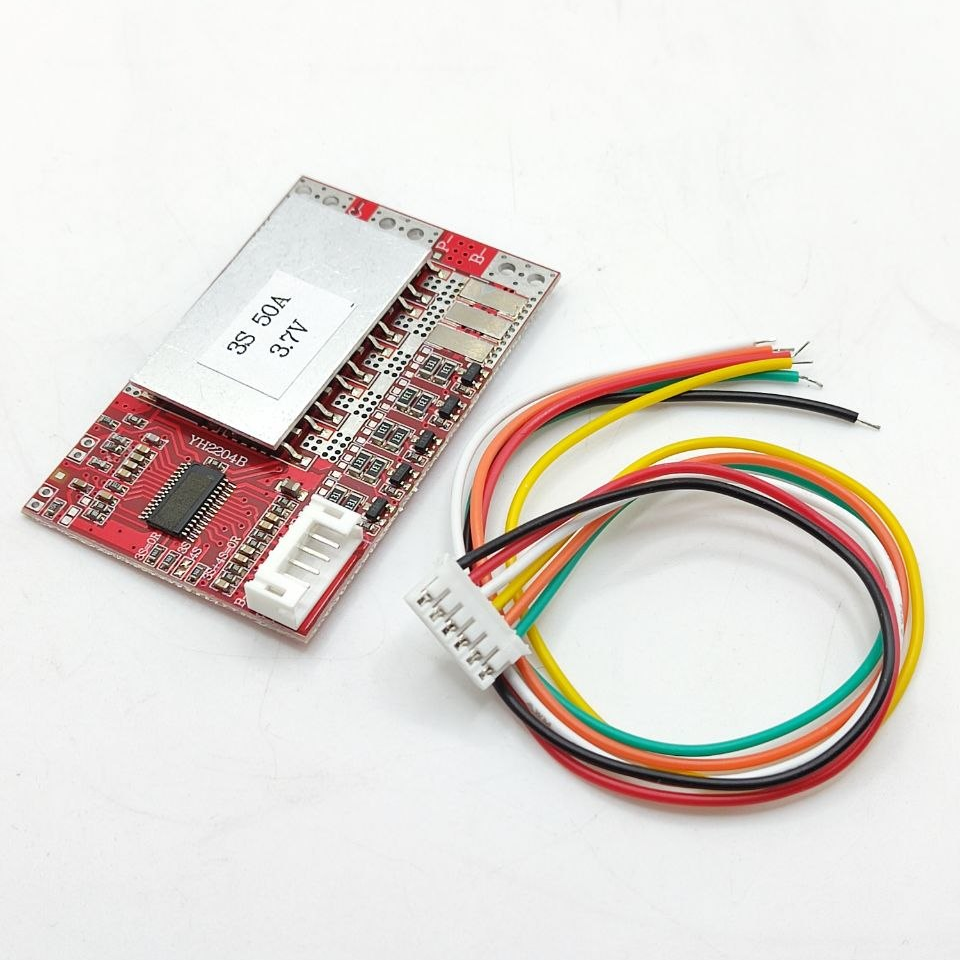

📦 Шлейф підключення акумуляторів маркований кольорами

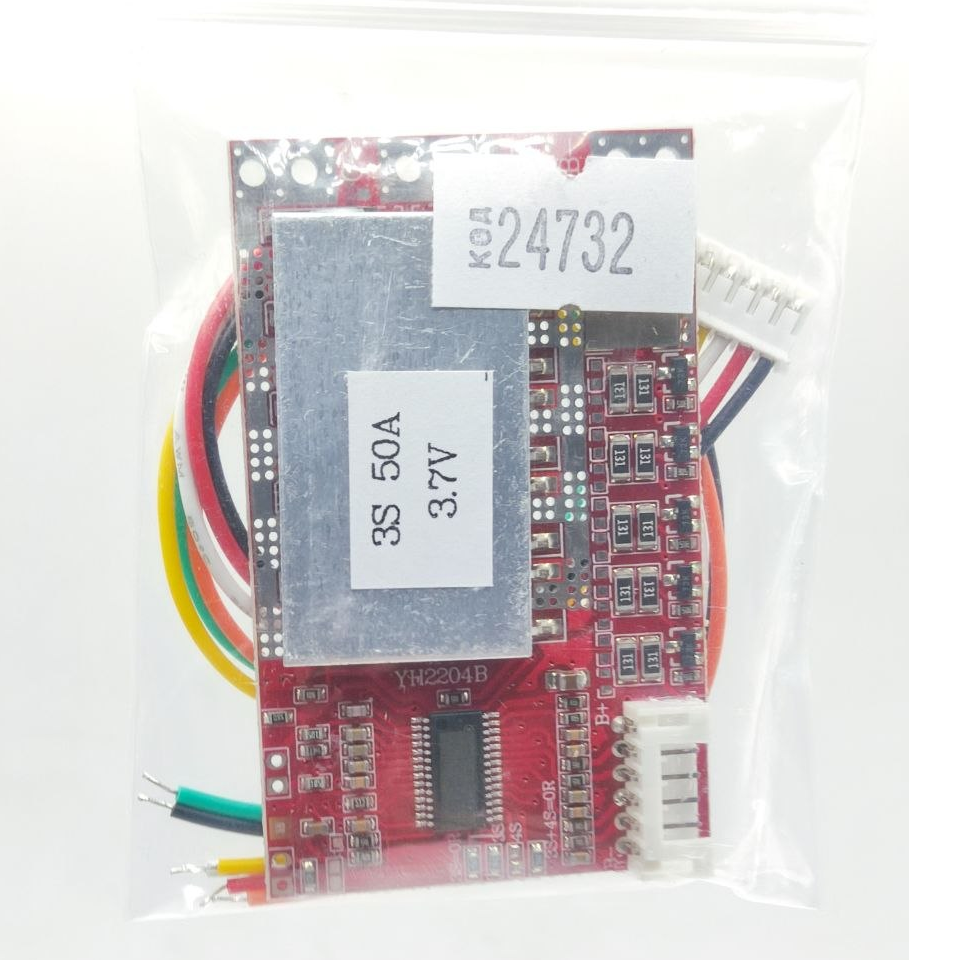

📦 Заводська упаковка
Модуль забезпечує стабільний захист, балансування та надійне живлення для літієвих батарей 3,7 В у широкому спектрі застосувань.
