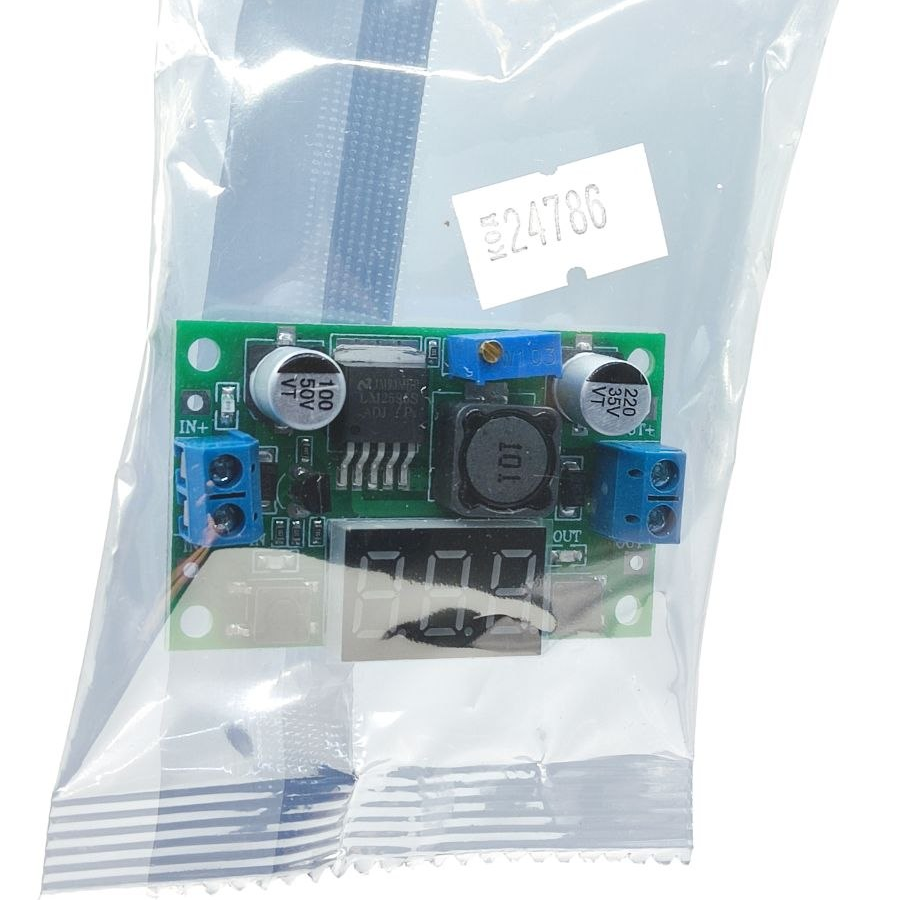

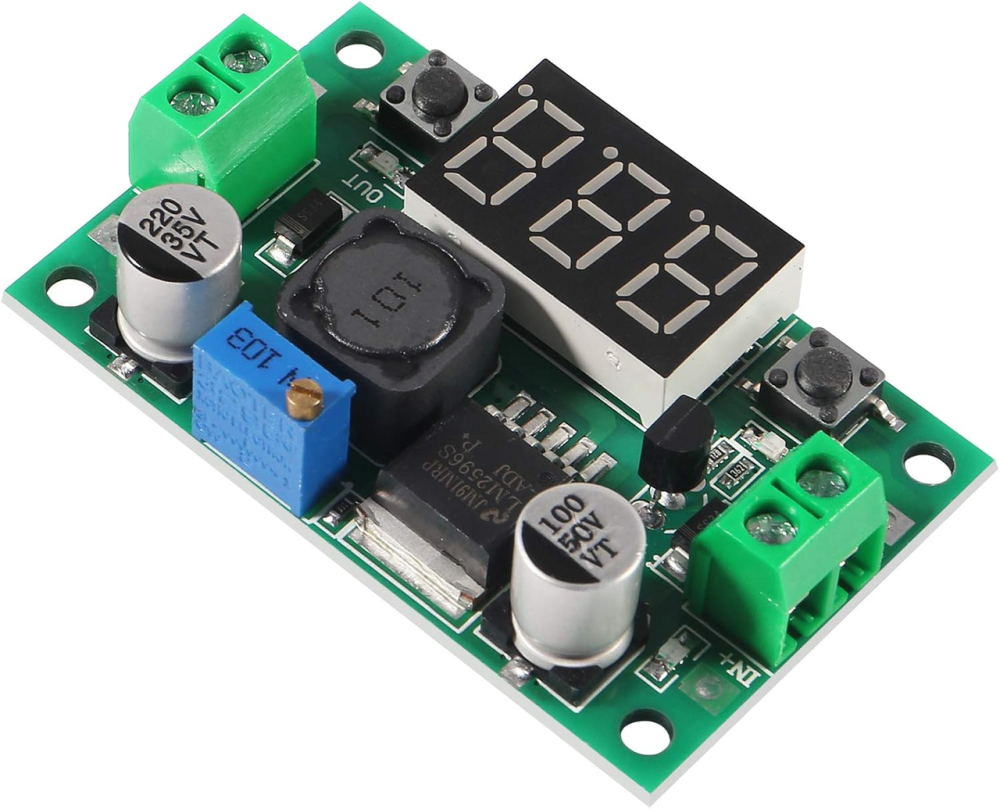

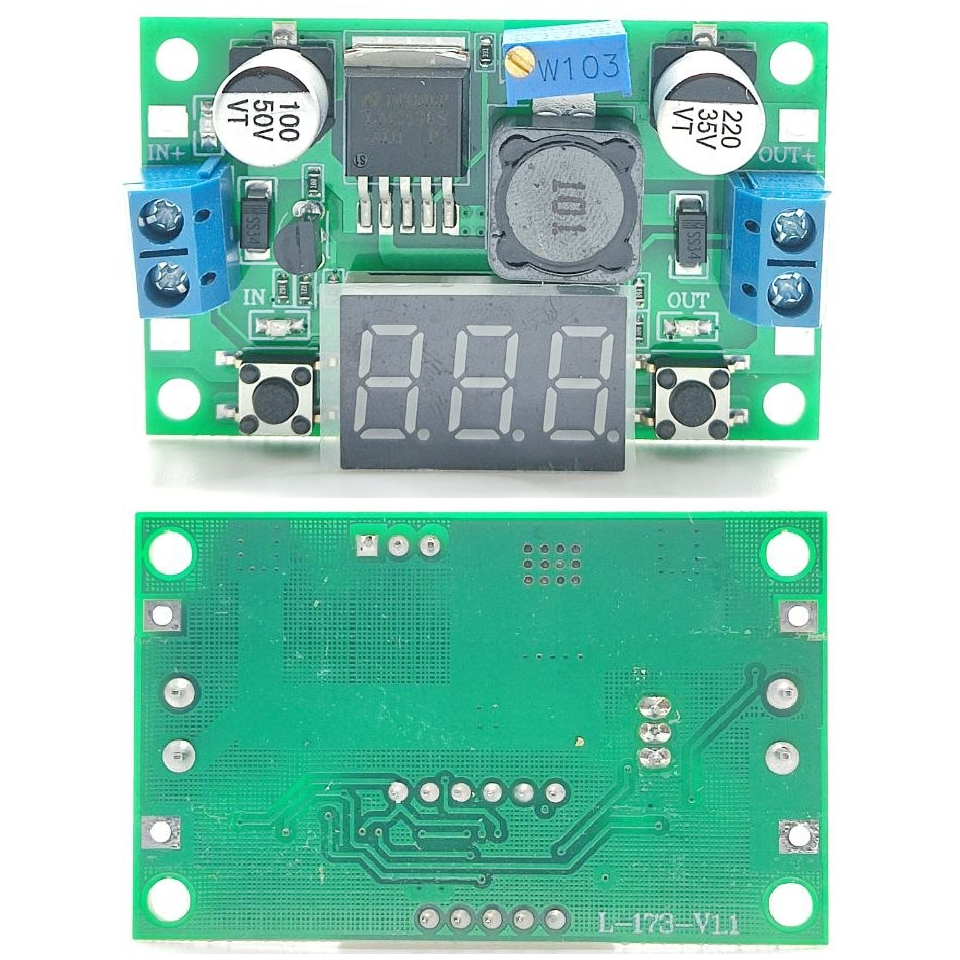

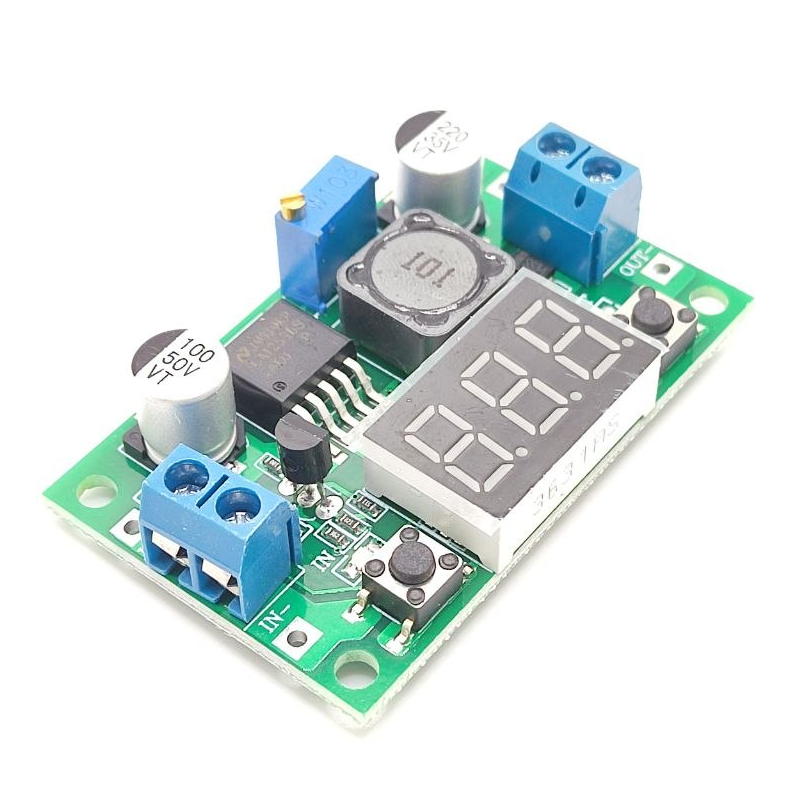

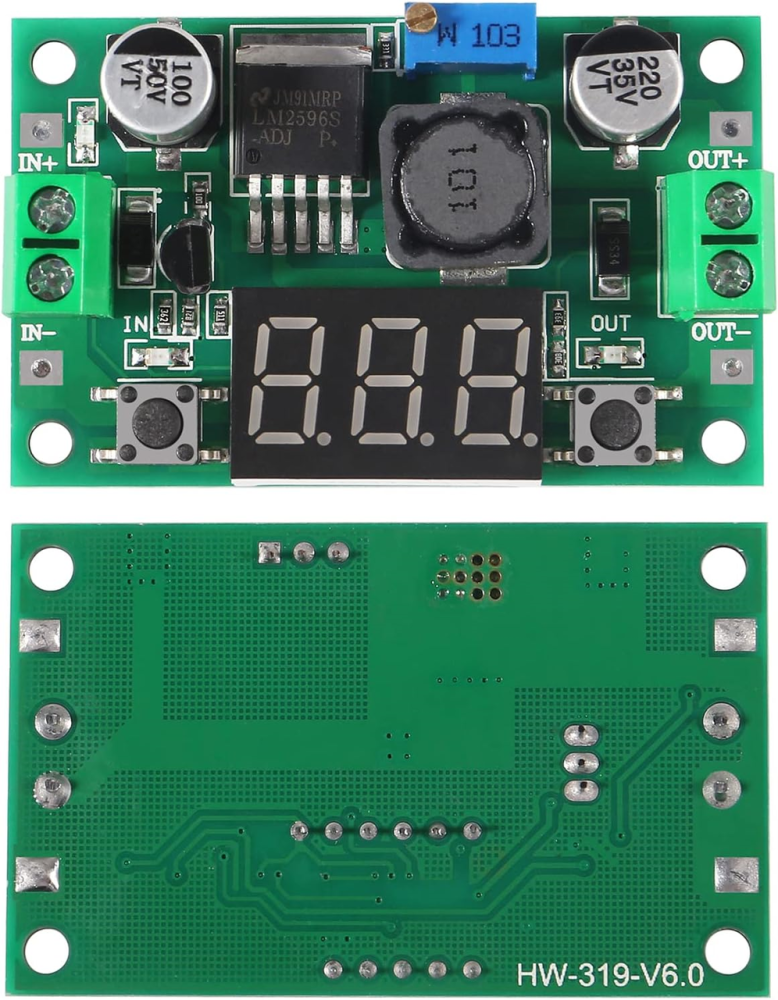

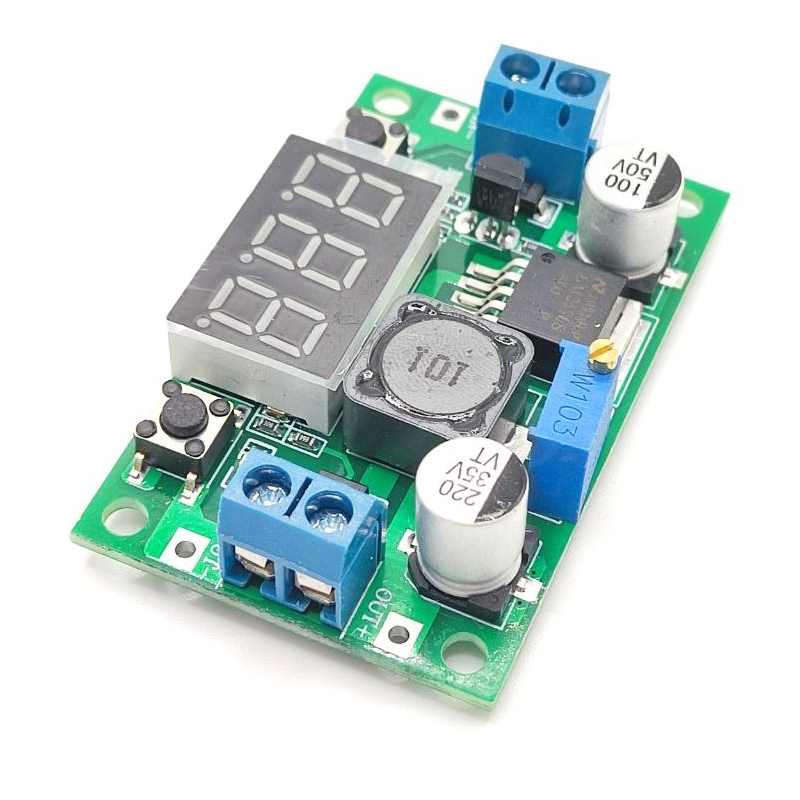

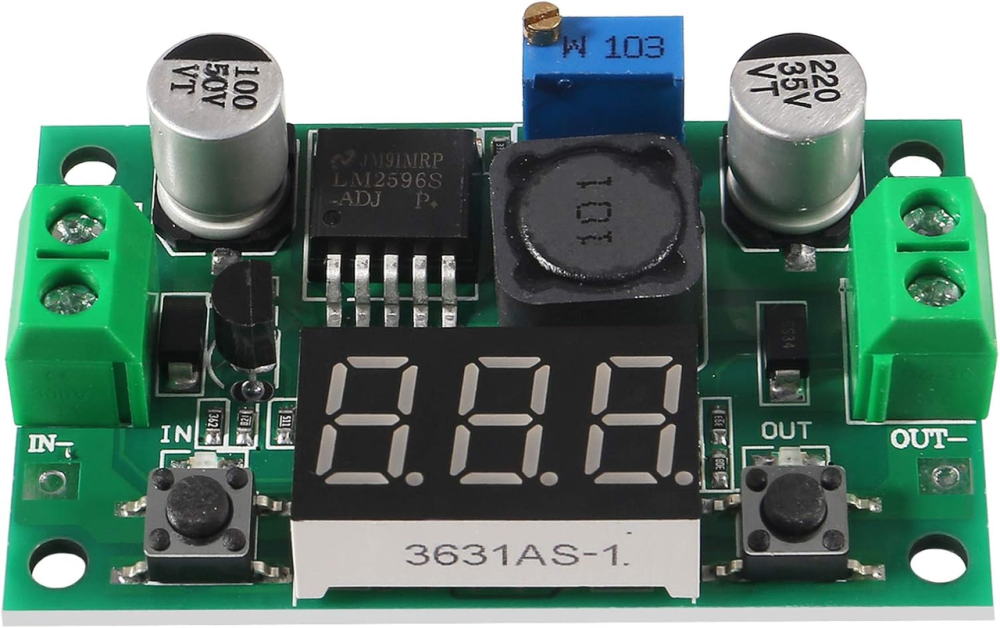

DC-DC понижуючий перетворювач з регулюванням DC-DC (LM2596S) з дисплеєм (тип 2)

Ціна за 1 шт.

91.00 грн

В
                                                                    наявності 91
                                                                    шт.

пр. Слобожанський 83/3
                                                                            (91 шт).

Оптом і в роздріб

Оптові ціни

Способи оплати Умови повернення Графік роботи

Опис

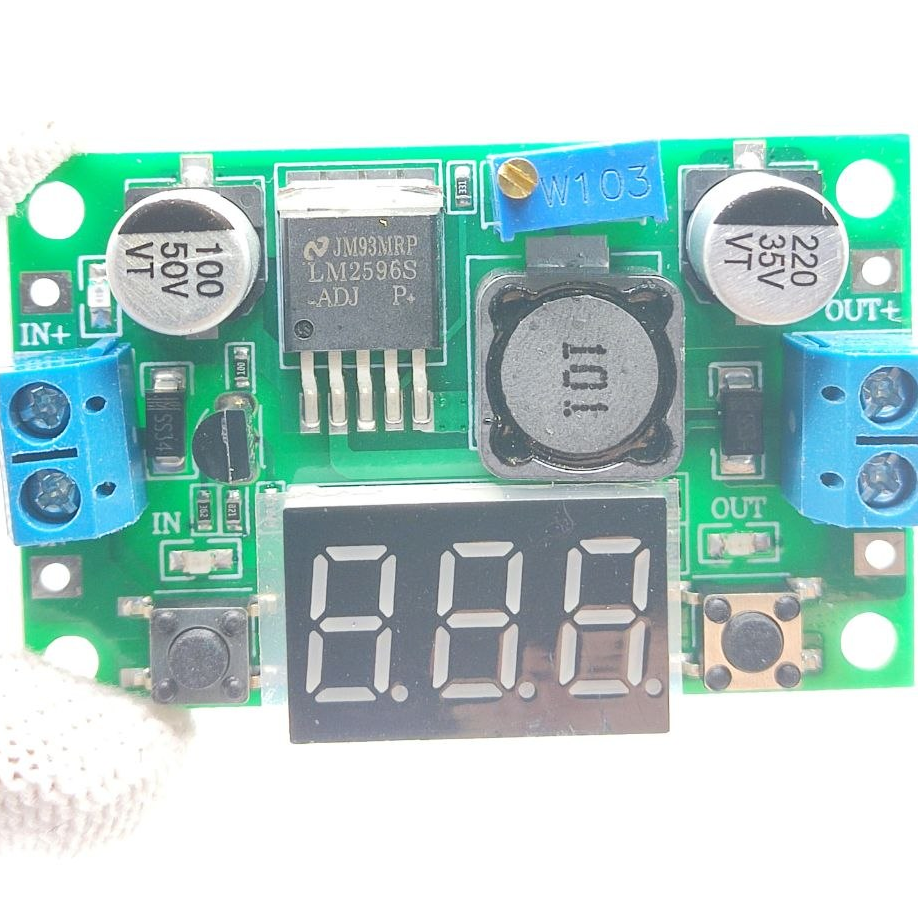

DC-DC понижуючий перетворювач з регулюванням DC-DC (LM2596S) з дисплеєм (тип 2)

Високоефективний понижуючий конвертер (стабілізатор) із вбудованим LED-дисплеєм — це універсальне рішення для точного керування живленням. Модуль дозволяє в режимі реального часу контролювати вихідну напругу, що робить його незамінним для живлення чутливої електроніки, лабораторних досліджень та використання в автомобільних системах.

Особливості

🔹 Вбудований цифровий вольтметр: наявність LED-дисплея з точністю ±0,1 В дозволяє миттєво бачити поточну напругу без використання зовнішнього мультиметра, що значно спрощує процес налаштування та моніторингу.
🔹 Висока ефективність перетворення: завдяки перевіреному чипу LM2596S, ККД модуля досягає 80-92%, що забезпечує стабільну роботу та мінімальні втрати енергії навіть при значних перепадах вхідної напруги.
🔹 Широкий діапазон регулювання: модуль дозволяє плавно знижувати напругу з вхідних 4–40 В до вихідних 1,3–37 В за допомогою високоточного багатооборотного підстроювального резистора.
🔹 Надійний захист та безпека: пристрій оснащений вбудованим захистом від короткого замикання та перегріву (спрацьовує при 150°C), що гарантує безпечну експлуатацію в різних сценаріях навантаження.

Переваги

✔ Вбудований LED-дисплей для контролю напруги.
✔ Високий вихідний струм до 3А (піковий).
✔ Висока частота перетворення (150 кГц) для стабільності виходу.
✔ Компактні габарити та легка вага.
✔ Стабільна робота в діапазоні температур.

Застосування

✅ Електронні лабораторії (живлення прототипів та стендів).
✅ DIY-проєкти (живлення Arduino, модулів, сенсорів).
✅ Автомобільна електроніка (живлення світлодіодів та пристроїв).
✅ Системи освітлення (стабілізація живлення LED-стрічок).

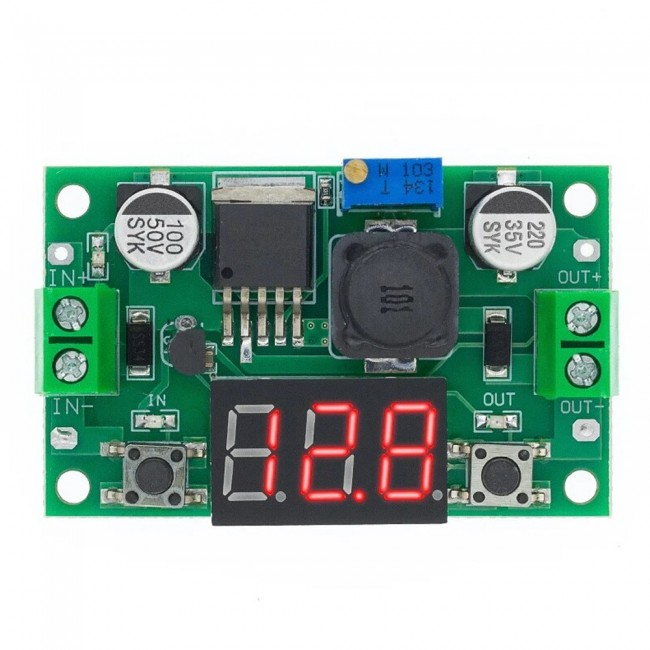

Опис інтерфейсів

🔸 IN+ / IN-: вхідні контакти для підключення джерела живлення (4–40 В).
🔸 OUT+ / OUT-: вихідні контакти стабілізованої напруги до споживача.
🔸 Підстроювальний резистор: для точного регулювання вихідної напруги.
🔸 LED-дисплей: відображає поточне значення напруги.

Інструкція до використання

1️⃣ Підключіть джерело живлення до контактів IN+ та IN-, дотримуючись полярності.
2️⃣ За допомогою викрутки обертайте підстроювальний резистор для встановлення потрібної напруги.
3️⃣ Контролюйте значення на дисплеї під час налаштування.
4️⃣ Після встановлення параметрів підключіть навантаження до контактів OUT+ та OUT-.
5️⃣ Якщо струм споживання перевищує 1А, встановіть на чип додаткове охолодження (радіатор).

Заходи безпеки

⚠️ Вхідна напруга повинна бути мінімум на 1,5 В вищою за бажану вихідну напругу.
⚠️ Категорично заборонено переплутувати полярність на вході та виході.
⚠️ При тривалій роботі зі струмом понад 1А обов'язково використовуйте додаткове охолодження.
⚠️ Не використовуйте модуль у вологому середовищі без відповідного захисного корпусу.

Технічні характеристики

⚙️ Тип перетворювача: понижуючий (buck)
⚙️ Вхідна напруга: 4 – 40 В
⚙️ Вихідна напруга: 1,3 – 37 В (регульована)
⚙️ Максимальний вихідний струм: 3 А (пік), 2 А (стабільний)
⚙️ Частота пульсацій: 150 кГц
⚙️ Точність вольтметра: ± 0,1 В
⚙️ Габарити: 56 x 35 x 14,6 мм
⚙️ Вага: ~22 г
