Код: 24335
Генератор прямокутних імпульсів ZK-PP1K
Ціна за 1 шт.
230.30
грн
В
наявності 4
шт.
Оптом і в роздріб
Оптові ціни
Опис

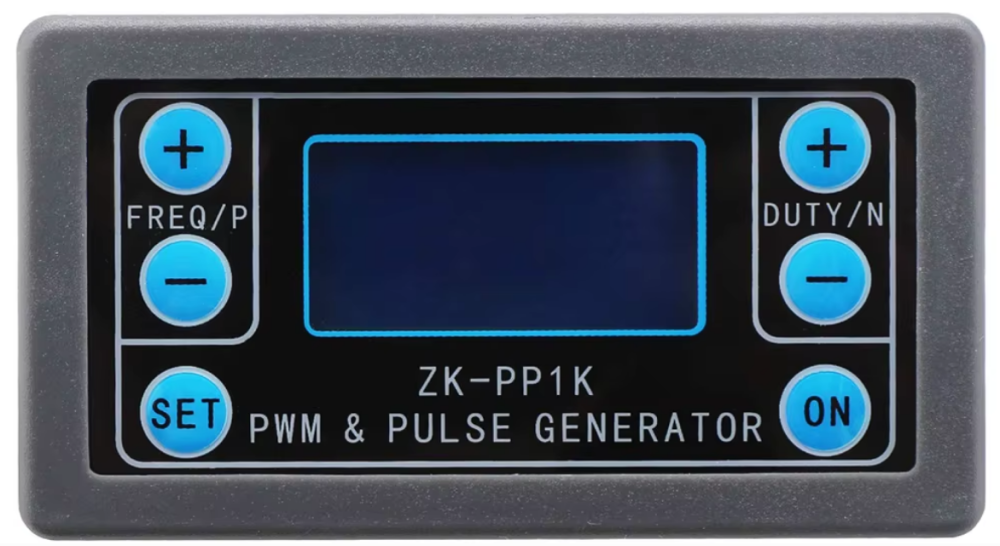

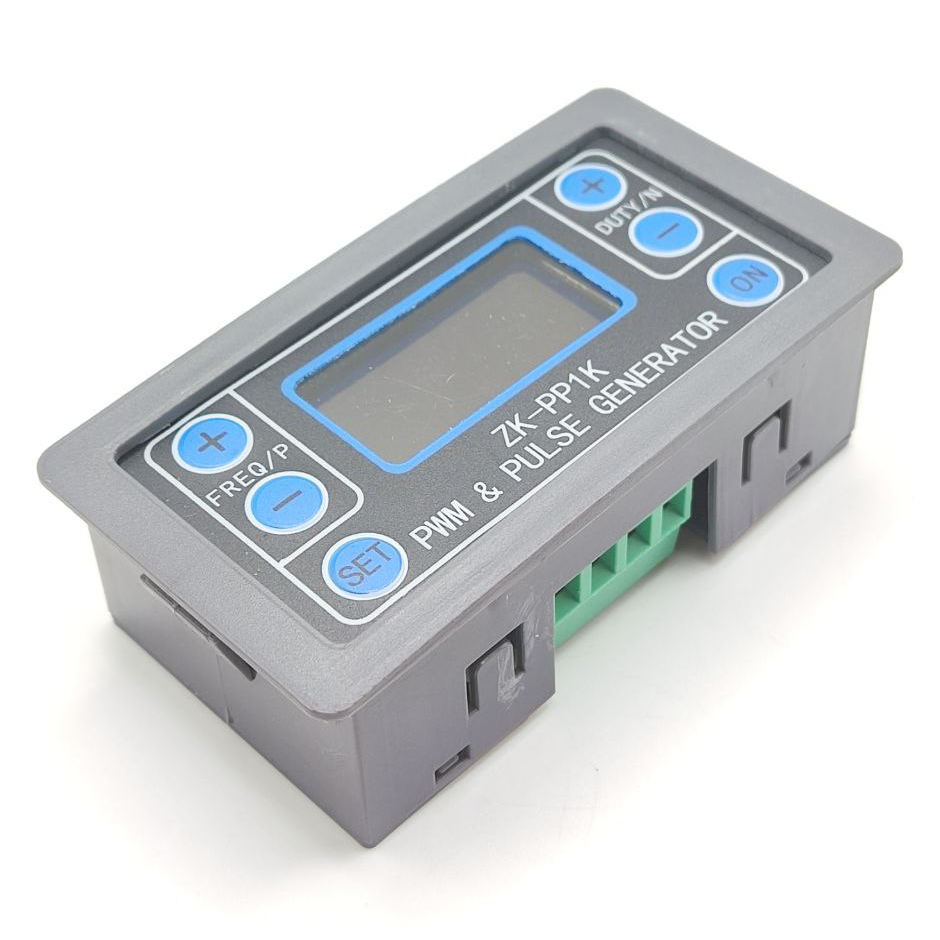

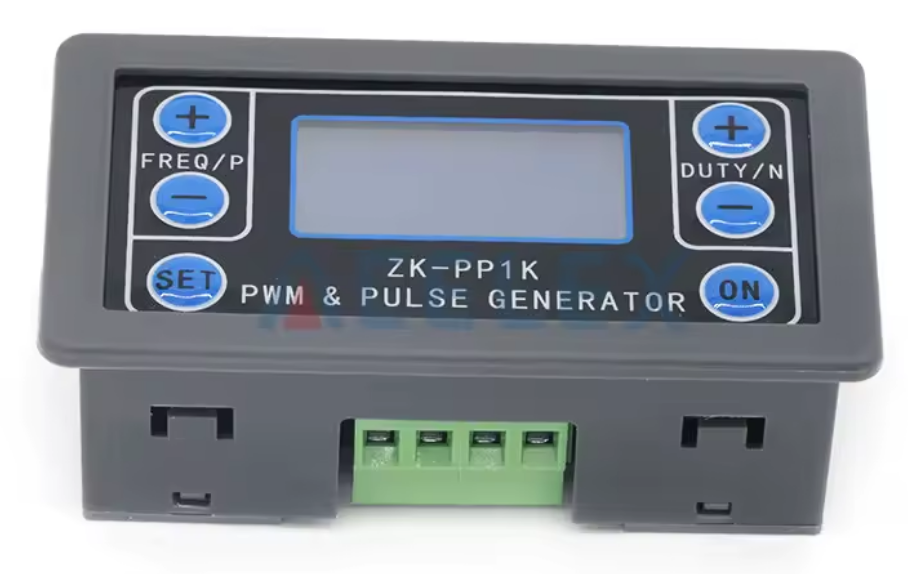

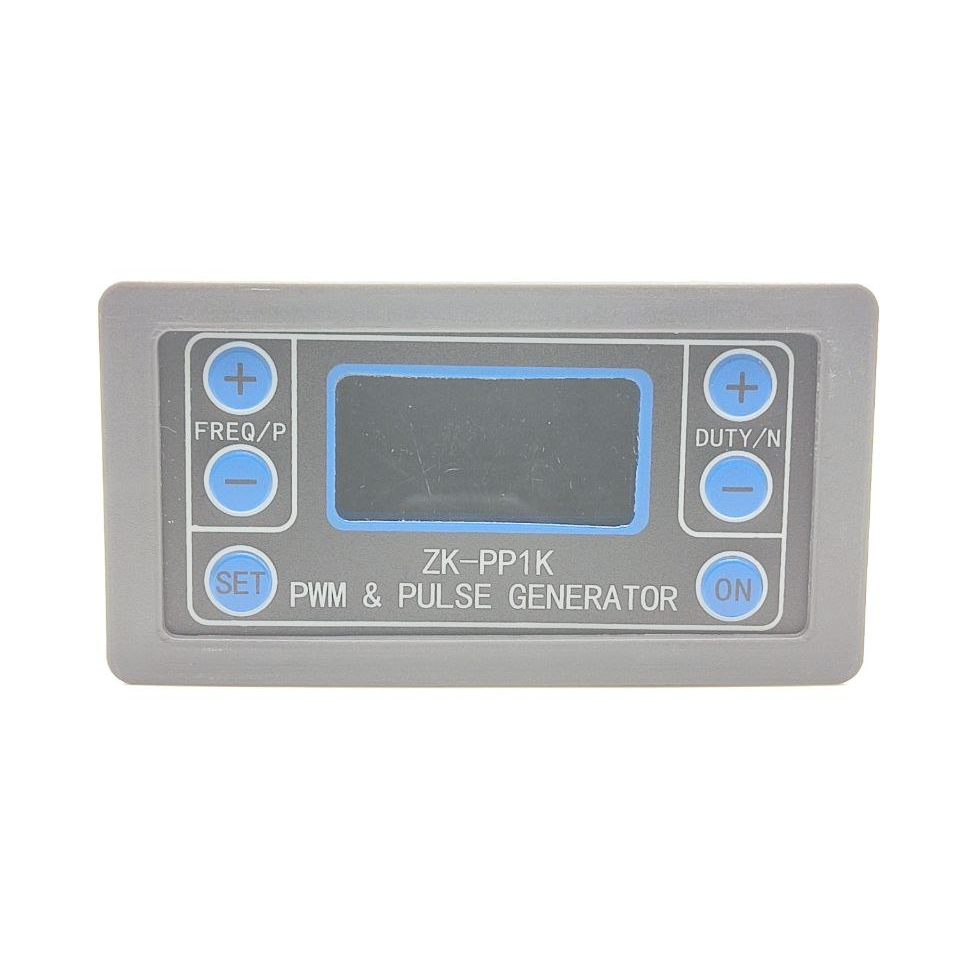

ZK-PP1K Dual Mode LCD PWM — генератор ШІМ та імпульсних сигналів
ZK-PP1K — це універсальний одноканальний генератор ШІМ та імпульсних сигналів із РК-дисплеєм, призначений для формування прямокутних (square wave) сигналів з регульованою частотою, шпаруватістю, кількістю імпульсів і затримкою старту. Модуль підтримує два режими роботи — PWM та PULSE, що дозволяє використовувати його у широкому спектрі керуючих та тестових застосувань у електроніці, автоматизації та DIY-проєктах.
Особливості:
🔹 Підтримка двох повноцінних режимів роботи (PWM / PULSE) — у PWM-режимі доступне безперервне формування ШІМ-сигналу з регулюванням частоти та коефіцієнта заповнення, а в PULSE-режимі можливе точне налаштування тривалості високого та низького рівня, затримки запуску і кількості імпульсів, що робить модуль універсальним для керування та тестування логічних і керуючих схем.
🔹 Широкий діапазон параметрів сигналу — частота від 1 Гц до 150 кГц з точністю близько 1%, шпаруватість від 0 до 100% з кроком 1%, кількість імпульсів від 1 до 9999 або безкінечний режим, а також затримка запуску до 9999 секунд.
🔹 Зручне керування та індикація — вбудований LCD-дисплей відображає поточні параметри, режим роботи та стан виходу, а кнопки дозволяють швидко змінювати налаштування та керувати запуском/зупинкою генерації.
🔹 Безпечне живлення та сумісність — підтримка широкого діапазону напруги живлення 3.3–30 В з захистом від зворотної полярності, вихідна амплітуда сигналу дорівнює напрузі живлення, що спрощує інтеграцію з іншими модулями та драйверами.
🔹 Призначений для керування, а не навантажень — модуль формує керуючий сигнал і не призначений для безпосереднього підключення ламп, моторів або соленоїдів без зовнішніх драйверів чи підсилювачів.
Переваги:
✔ Два режими роботи в одному пристрої
✔ Висока точність налаштувань
✔ LCD-дисплей з чіткою індикацією
✔ Широкий діапазон живлення
✔ Захист від переполюсовки
✔ Компактний корпус
Застосування:
✅ Керування драйверами двигунів
✅ Регулювання швидкості DC та крокових моторів (через драйвер)
✅ Формування керуючих сигналів для сервоприводів
✅ Генерація тестових імпульсів
✅ ШІМ-керування яскравістю (через зовнішній драйвер)
✅ Робототехніка та автоматизація
✅ DIY та навчальні проєкти
Опис інтерфейсів:

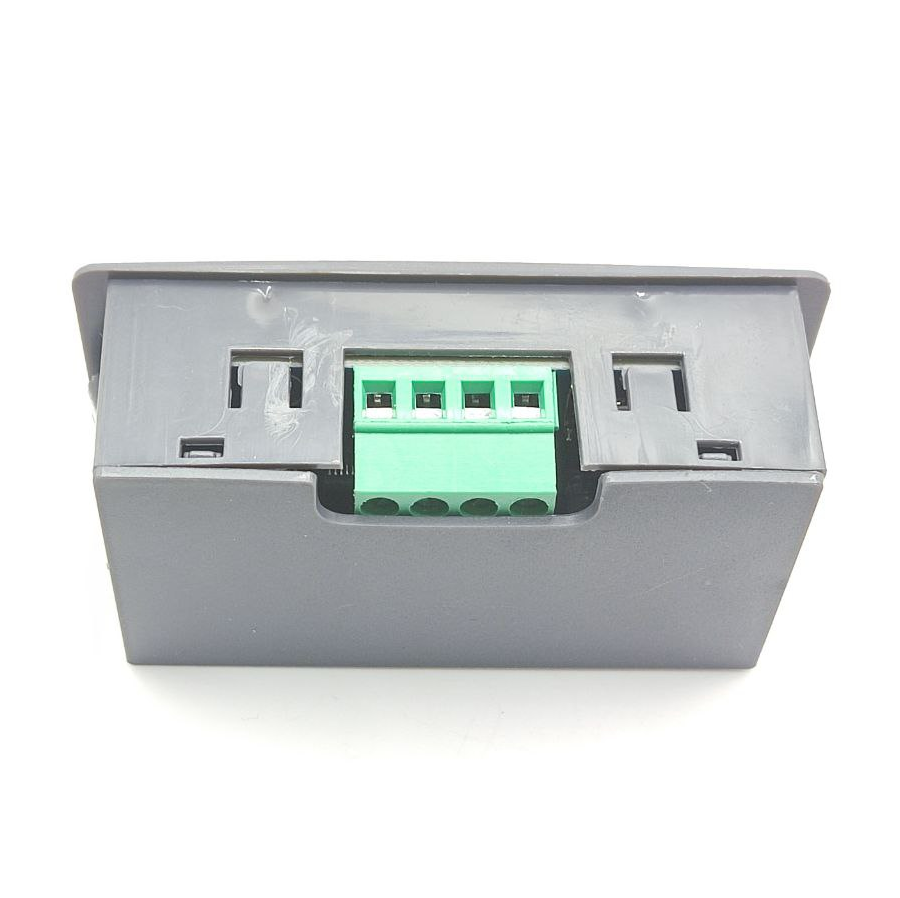

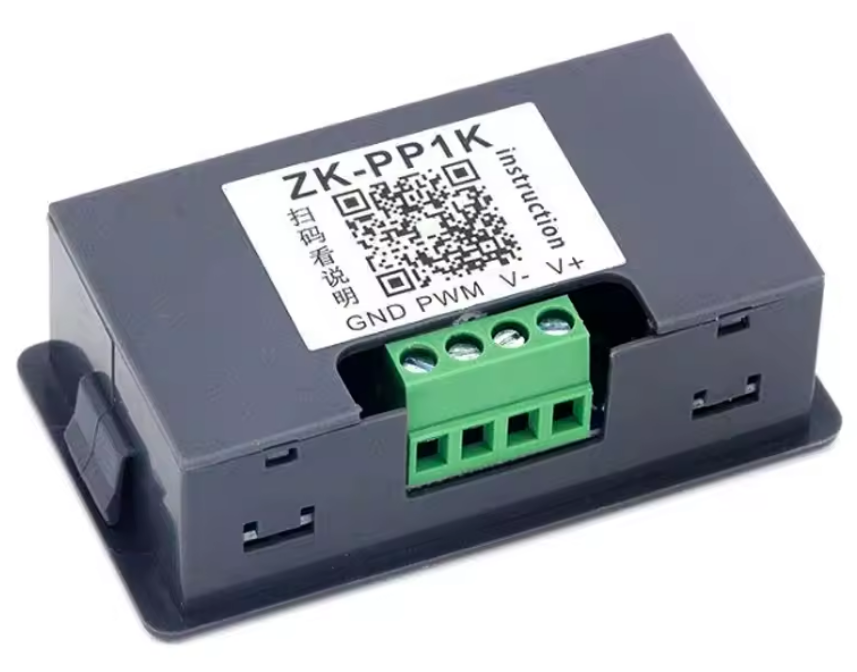

🔸 Клемна колодка 5.08 мм — живлення та вихід сигналу

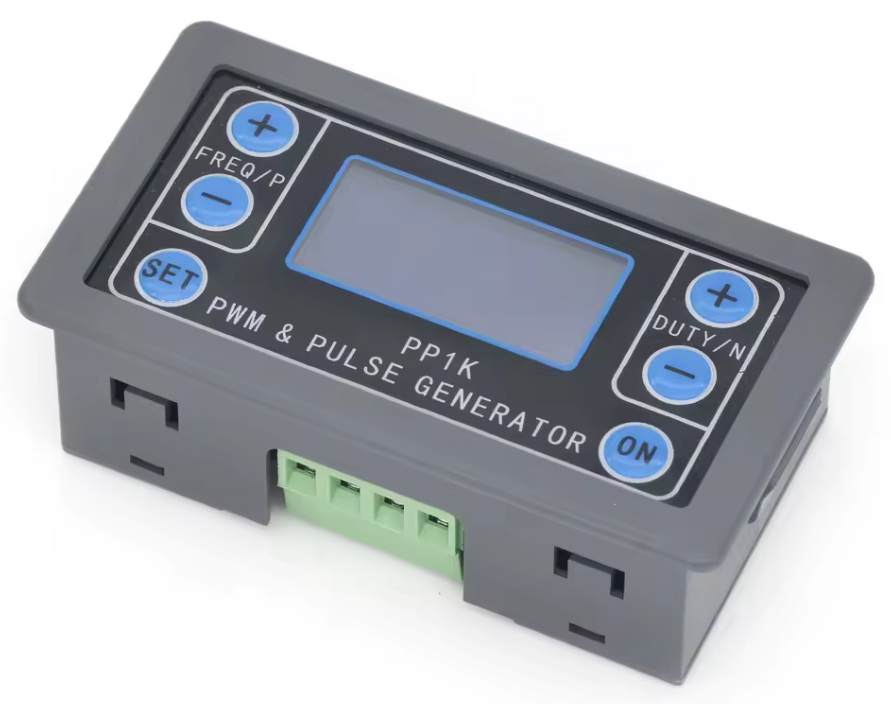

🔸 Кнопки керування — налаштування параметрів і старт/стоп

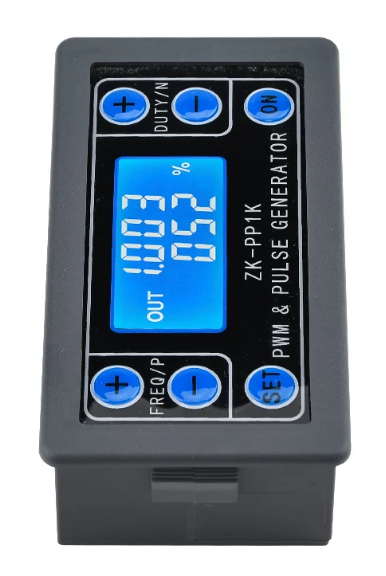

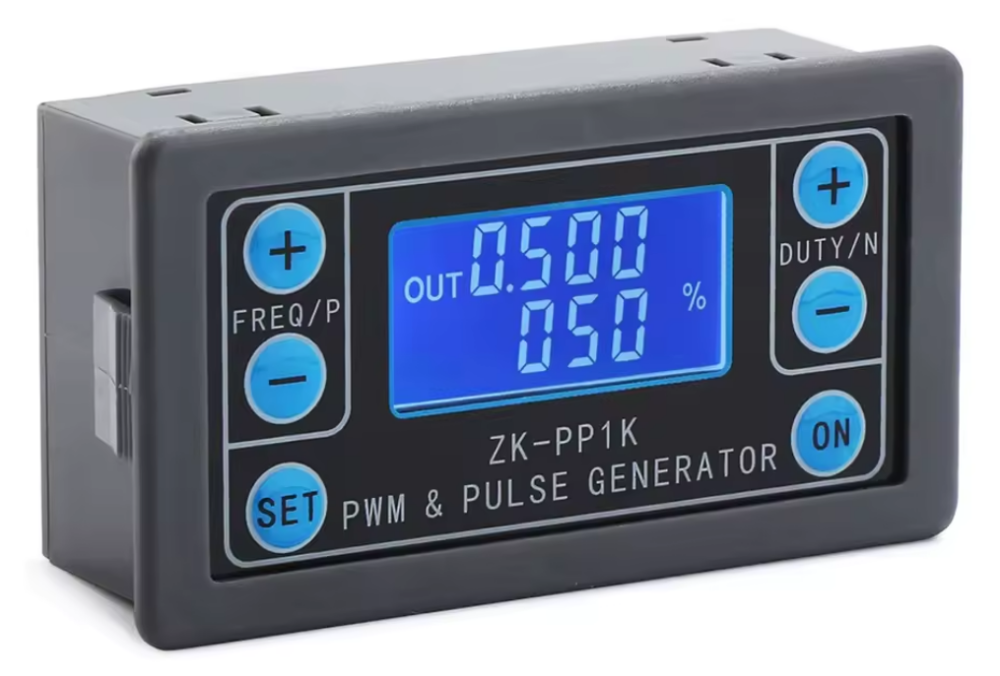

🔸 LCD-дисплей — відображення режиму та параметрів
Інструкція до використання:
1️⃣ Підключіть живлення 3.3–30 В з дотриманням полярності.
2️⃣ Оберіть режим PWM або PULSE за допомогою кнопки SET.
3️⃣ Налаштуйте необхідні параметри кнопками керування.
4️⃣ Натисніть ON для запуску або зупинки генерації сигналу.
5️⃣ Підключайте навантаження лише через зовнішні драйвери.
Заходи безпеки:
⚠️ Не підключайте навантаження напряму до виходу
⚠️ Не перевищуйте допустимий струм навантаження (до 30 мА)
⚠️ Перевіряйте полярність перед подачею живлення
⚠️ Використовуйте модуль у сухому середовищі
Технічні характеристики:
⚙️ Робоча напруга: 3.3–30 В
⚙️ Частота: 1 Гц – 150 кГц
⚙️ Точність частоти: ≈1%
⚙️ Шпаруватість: 0–100% (крок 1%)
⚙️ Кількість імпульсів: 1–9999 / безкінечно
⚙️ Затримка запуску: 0–9999 с (мін. 1 мс)
⚙️ Амплітуда виходу: = напрузі живлення
⚙️ Струм навантаження: <30 мА
⚙️ Розміри: 79 × 42 × 26 мм
⚙️ Вага: ~40 г
📝 Примітка: Виробник може змінювати властивості, характеристики, зовнішній вигляд і комплектацію товарів без попереднього повідомлення.
Комплектація:
📦 Модуль ZK-PP1K PWM Signal Generator

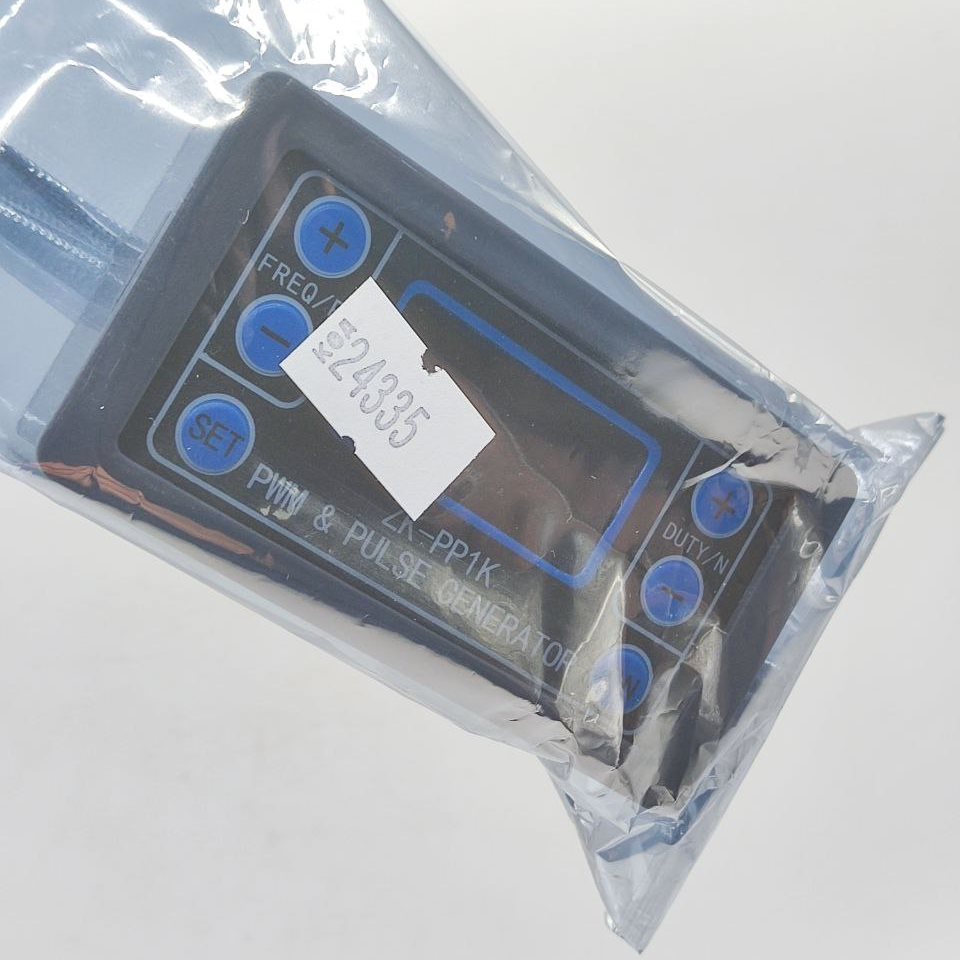

📦 Антистатичне пакування
Модуль ZK-PP1K є універсальним інструментом для формування керуючих сигналів у електронних системах. Він поєднує гнучкі налаштування, широкий діапазон параметрів та зручне керування, що робить його оптимальним вибором для DIY-проєктів, тестування та автоматизації.
