Код: 24916

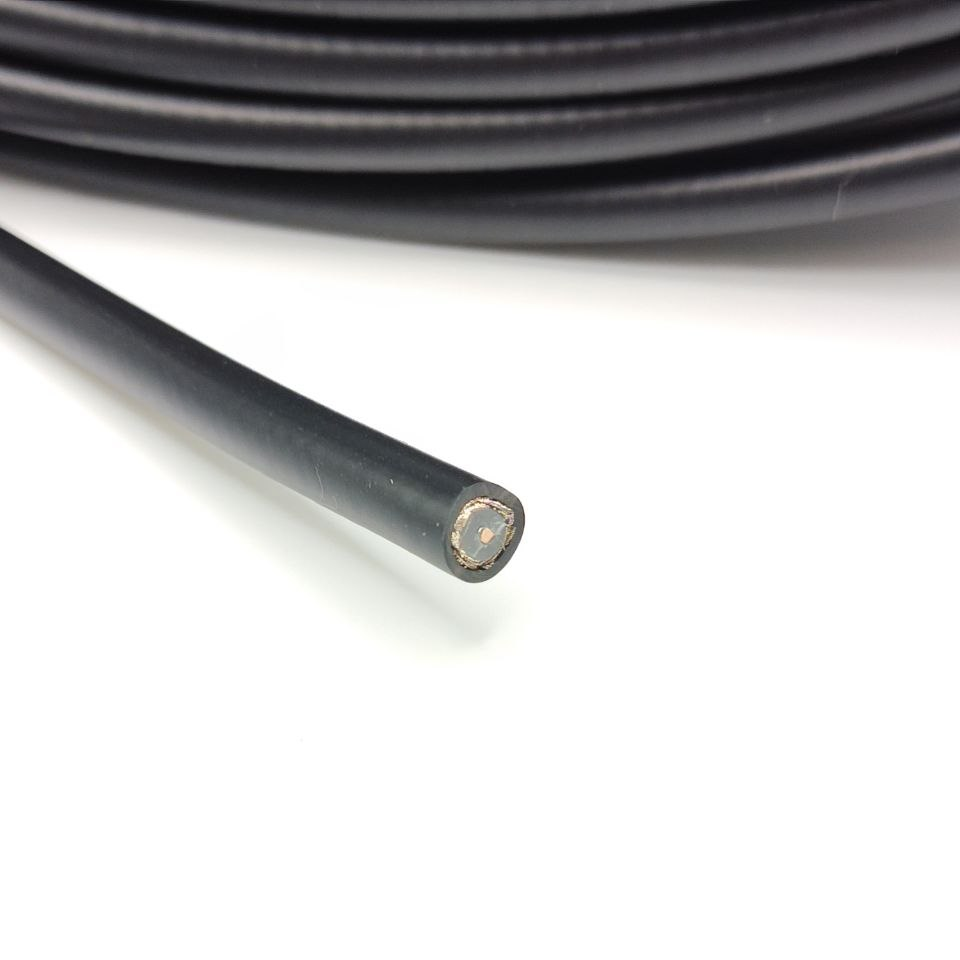

Кабель ВЧ RG-223 50ohm 5.38 мм мідь
Ціна за 1 шт.
129.50
грн
В
наявності 30
шт.
Оптом і в роздріб
Оптові ціни
Опис

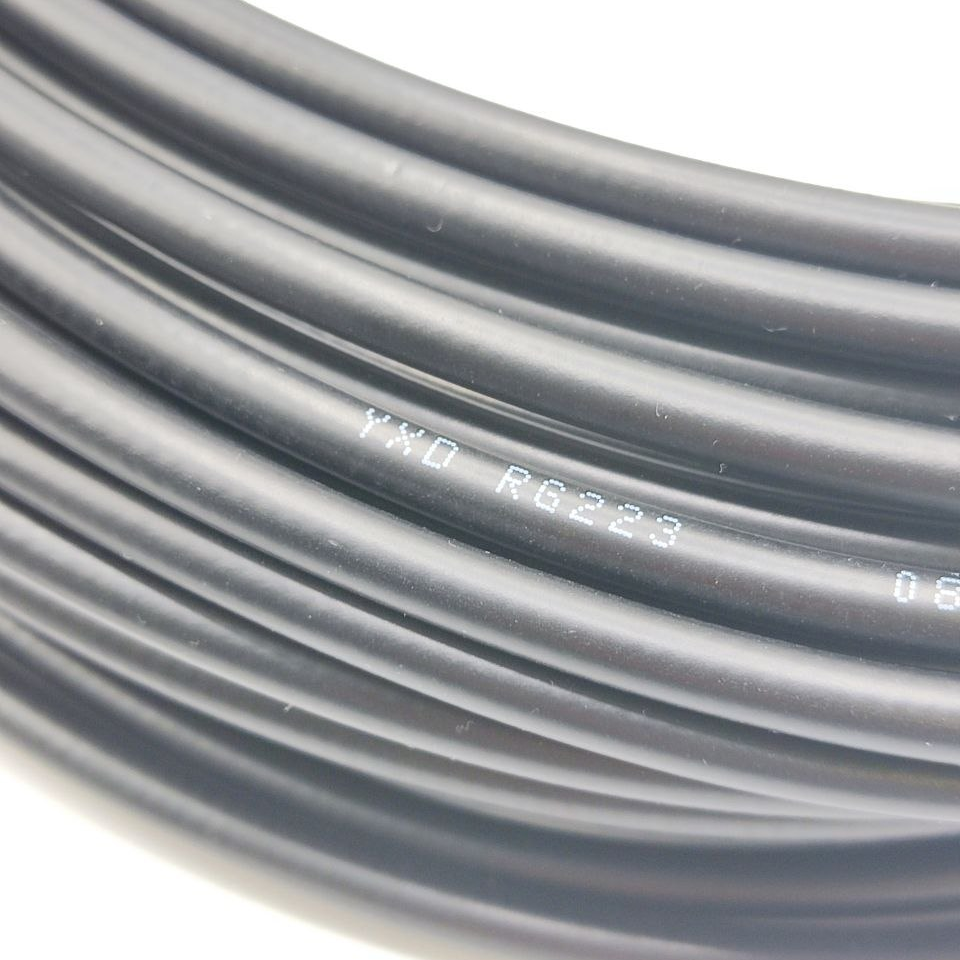

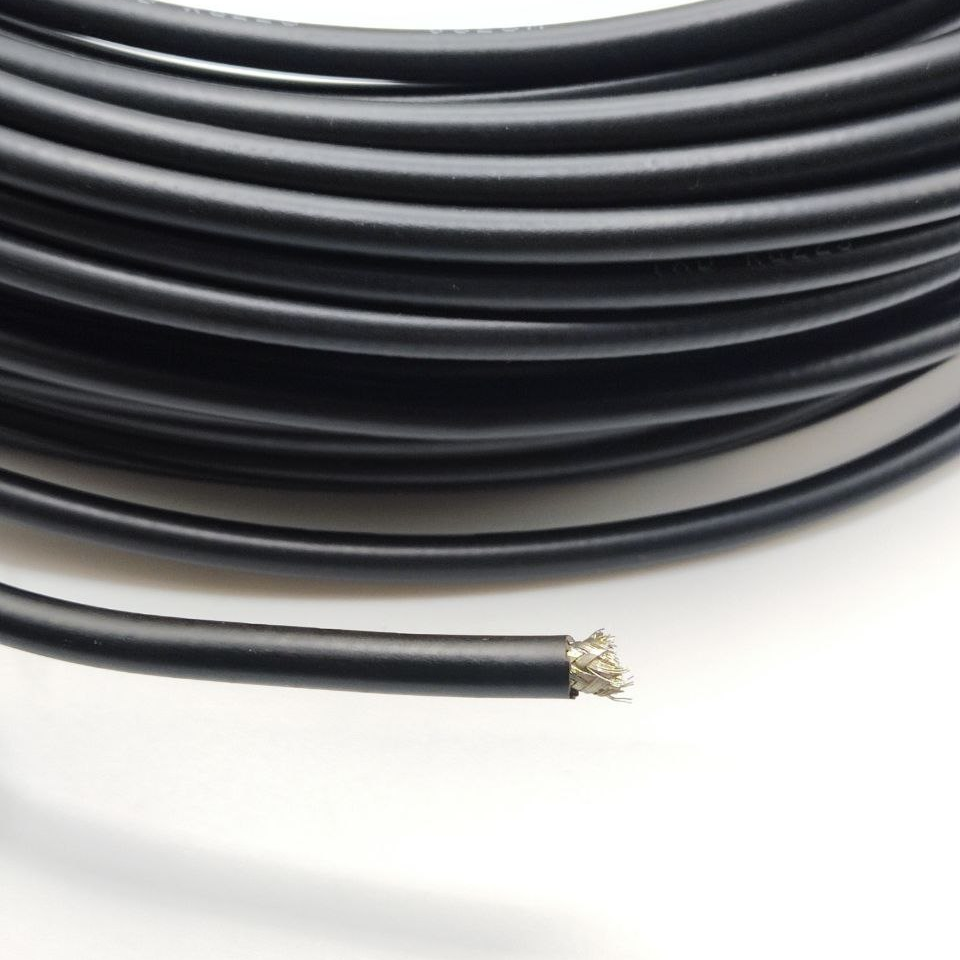

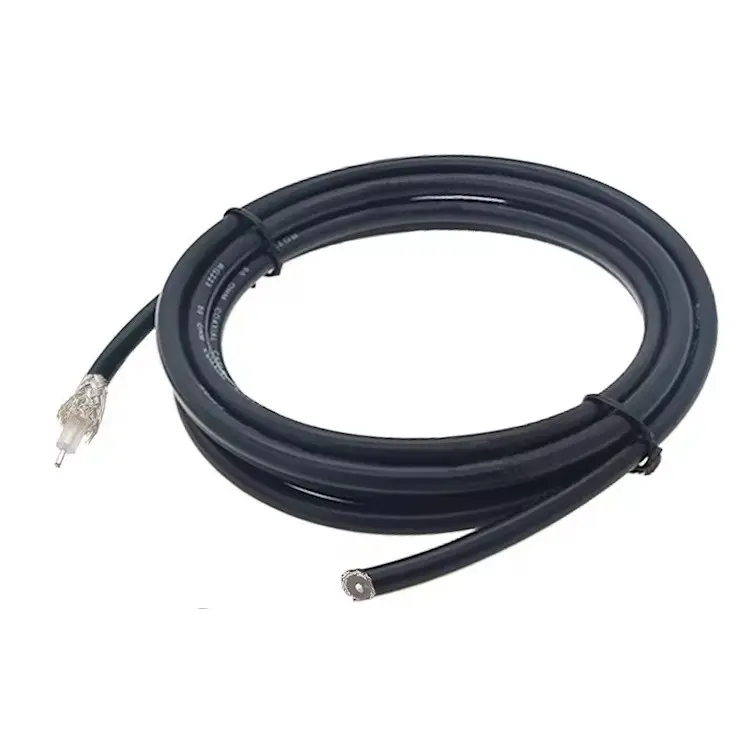

Кабель ВЧ RG-223 50ohm 5.38 мм мідь
Кабель ВЧ RG-223 50 Ohm 5.38 мм мідь — це коаксіальний високочастотний кабель з хвильовим опором 50 Ом, призначений для передачі радіочастотних сигналів із мінімальними втратами. Використовується в RF-системах, антенних трактах та вимірювальному обладнанні.
Особливості
🔹 Професійний високочастотний стандарт — кабель RG-223 застосовується в відповідальних радіотехнічних системах, де критично важливі стабільність сигналу та низький рівень втрат. Забезпечує надійну передачу сигналів у широкому частотному діапазоні без деградації якості.
🔹 Мідний центральний провідник — виготовлений із високочистої міді, що гарантує мінімальний активний опір і стабільні характеристики на високих частотах. Це знижує втрати та підвищує ефективність систем зв’язку.

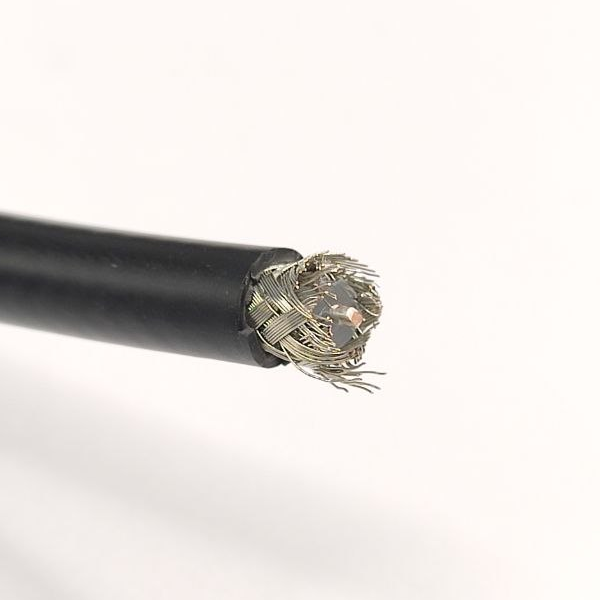

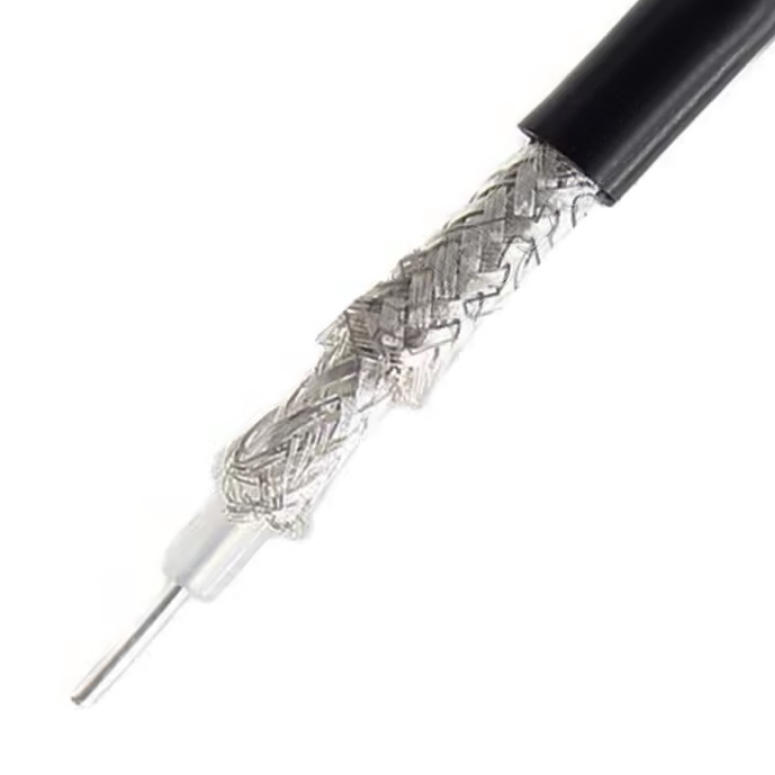

🔹 Подвійний екран із мідних опліток — двошарова мідна оплітка забезпечує чудовий захист від електромагнітних завад. Така конструкція гарантує стабільний рівень сигналу навіть у складних умовах експлуатації.
🔹 Міцна зовнішня ізоляція — захищає кабель від механічних впливів і зовнішніх факторів, що збільшує термін служби.
Переваги
✔ Низькі втрати сигналу
✔ Висока завадостійкість
✔ Стабільна робота на високих частотах
✔ Довговічність
✔ Сумісність з RF-обладнанням
Застосування
✅ Антенні системи
✅ Радіозв’язок
✅ RF-вимірювальні прилади
✅ Лабораторне обладнання
✅ Передавальні тракти
Опис
🔸 Коаксіальна структура RG-223
🔸 Сумісність з роз’ємами N, BNC, TNC, SMA
🔸 Хвильовий опір 50 Ом
Інструкція до використання
1️⃣ Відміряйте необхідну довжину кабелю.
2️⃣ Підготуйте кінці для монтажу роз’єму.
3️⃣ Встановіть відповідний ВЧ роз’єм.
4️⃣ Перевірте якість контакту.
5️⃣ Виконайте тестування сигналу.
Заходи безпеки
⚠️ Не перегинайте кабель нижче мінімального радіусу.
⚠️ Уникайте пошкодження ізоляції.
⚠️ Не перевищуйте температурний діапазон експлуатації.
⚠️ Захищайте від вологи при зовнішній прокладці.
Технічні характеристики
⚙️ Тип: високочастотний
⚙️ Марка: RG-223
⚙️ Кількість жил: 1
⚙️ Кількість шарів ізоляції: 1
⚙️ Діаметр в ізоляції: Ø 5.38 мм
⚙️ Матеріал провідника: мідь
⚙️ Матеріал ізоляції: ПВХ
⚙️ Колір ізоляції: чорний
⚙️ Мінімальний радіус вигину: ~ 25 мм
⚙️ Робоча температура: від -35°C до +80°C
⚙️ Вміст міді: 42,0 кг/км
⚙️ Вага: ~ 60 кг/км
⚙️ Хвильовий опір: 50 ± 2 Ом
⚙️ Частотний діапазон f (макс.): 3 ГГц
⚙️ Коефіцієнт вкорочення хвилі: 0,66
⚙️ Загасання при 20°C:
▪ 100 МГц — 17,0 дБ
▪ 200 МГц — 23,0 дБ
▪ 500 МГц — 38,0 дБ
▪ 800 МГц — 50,0 дБ
⚙️ Потужність: 101,0 пФ/м
⚙️ Швидкість поширення: 67%
⚙️ Опір ізоляції, мін.: 105 мОм × км
⚙️ Шлейфовий опір, макс.: 36 мОм × км
⚙️ Максимальна робоча напруга: 1,9 кВ
⚙️ Електрична міцність: 5,0 кВеф
📝 Примечание: Виробник може змінювати характеристики, комплектацію та зовнішній вигляд без попереднього повідомлення.
Комплектація

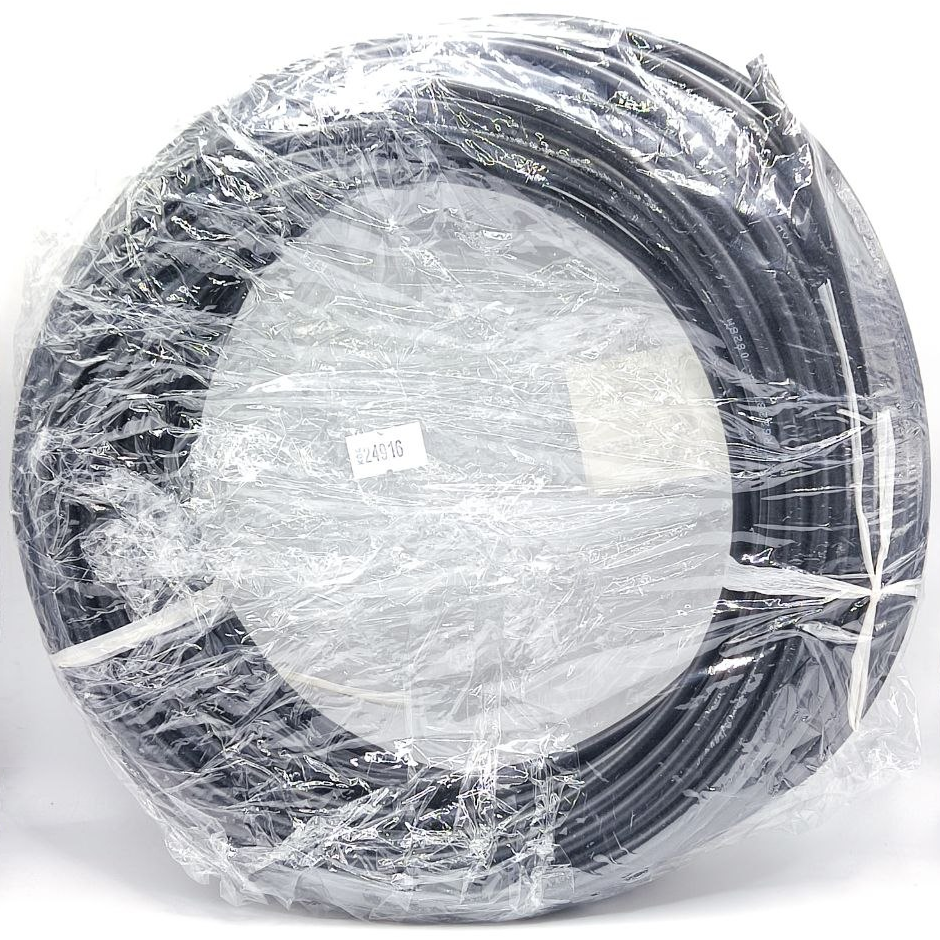

📦 Кабель RG-223 — відріз за замовленням (1 м)
Кабель RG-223 забезпечує стабільну високочастотну передачу сигналу з мінімальними втратами та високою завадостійкістю.
Про товар
Відгуки
Характеристики
Атрибути відсутні
Відгуки покупців 0
Ми рекомендуємо:

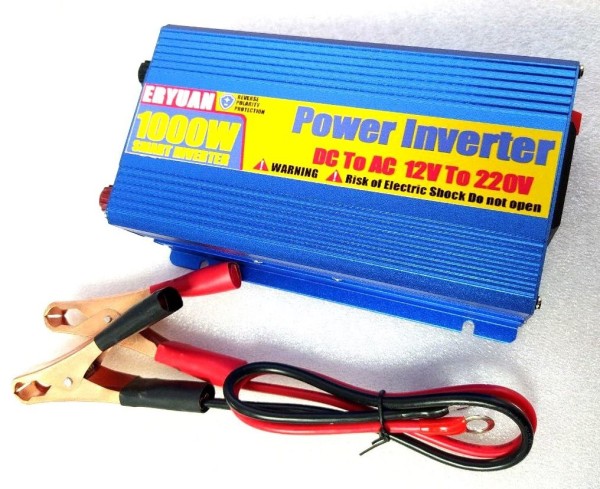

Інвертор з 12V в 220V 1000W ERYUAN + USB з апрокси...
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
1256.50 грн
Роз`єм microUSB (Тип 44) 7pin для Samsung (MC-061)
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
28.00 грн
Конденсатор електролітичний 3300uF 10V 13x21mm Low...
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
12.70 грн
Powerbank AWEI P35K 10000mAh, Mix color, Blister
нет в наличии
Есть доставка
нет в наличии
Цена за 0 шт.
0.00 грн
Наушники HAVIT HV-H2198D,с микрофоном,yellow/blue
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
342.00 грн
Нещодавно переглянули:
Набір Super Starter Kit for Arduino UNO R3 RFID в...
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
1006.50 грн
Роз`єм microUSB (Тип 10) 5pin для Lenovo/Nokia/OPP...
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
28.00 грн
Датчик вібрації/нахилу SW-200D 12V 2mA
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
8.80 грн
Датчик руху Z-LIGHT 8000 IP20 накладний (360 град,...
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
241.70 грн
Пила циркулярна BG-3110E настільна
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
3868.50 грн
Конденсатор поліпропіленовий 0.047uF 275VAC P=10mm...
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
3.00 грн
Панель з нульовим посиленням 28 pin (вузька)
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
47.80 грн
Универсальный эпоксидный клей АСКО 8г
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
50.80 грн
Рулетка 3м х 16мм PushLock, Kubis 05-01-0316
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
67.60 грн
3mm світлодіод ультраяскравий зелений 200-400mCd
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
1.30 грн
Світильник ETRON Matrix 48W 5000K IP20 Круг
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
503.30 грн

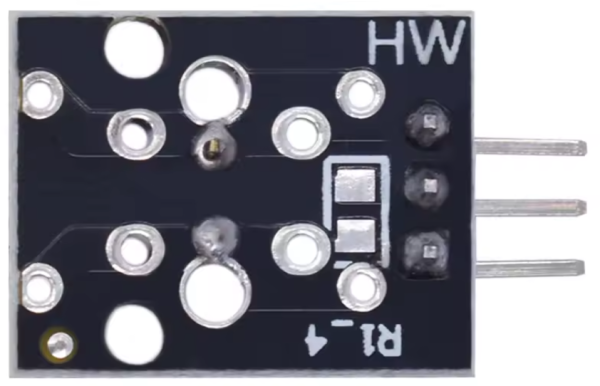

Модуль датчика вібрації KY-002 SW-18015P
