Код: 24648
Клемник роз`ємний 15EDCD-3.5A-02P
Ціна за 1 шт.
11.30
грн
В
наявності 27
шт.
Оптом і в роздріб
Оптові ціни
Опис

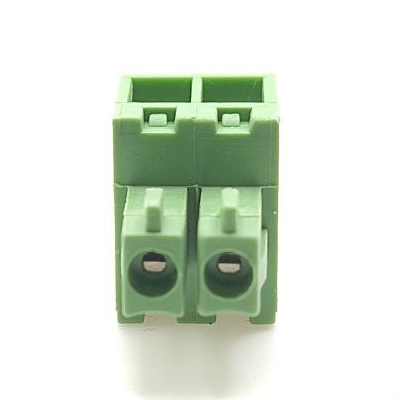

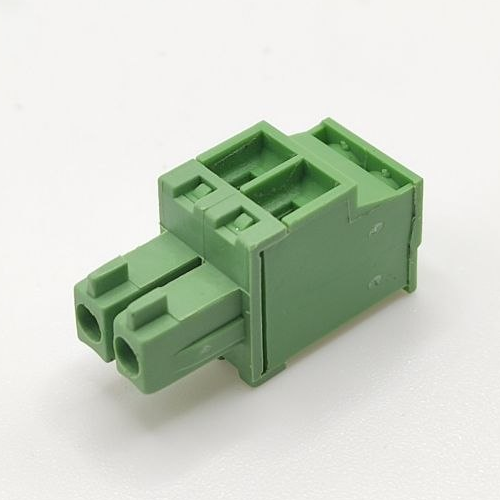

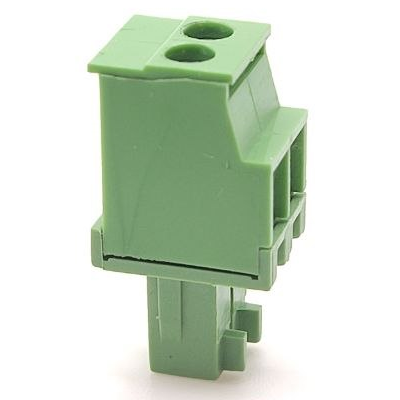

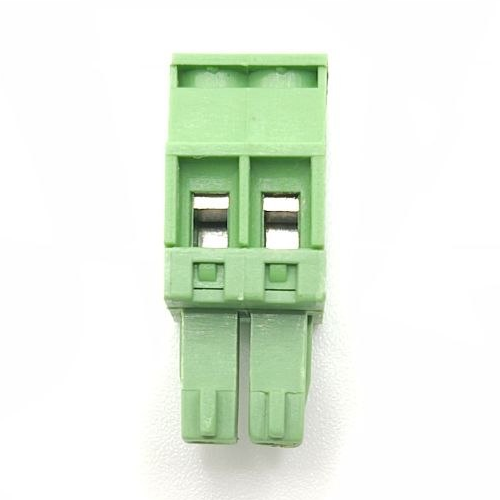

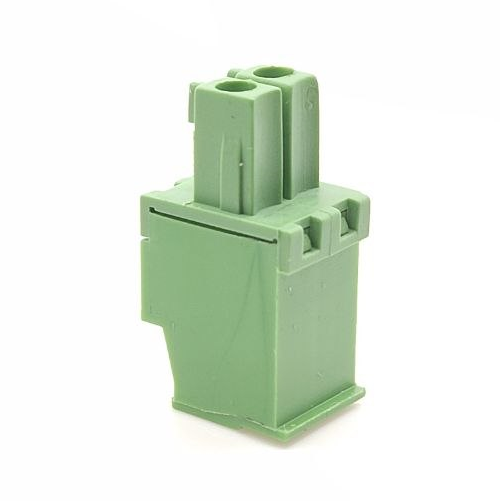

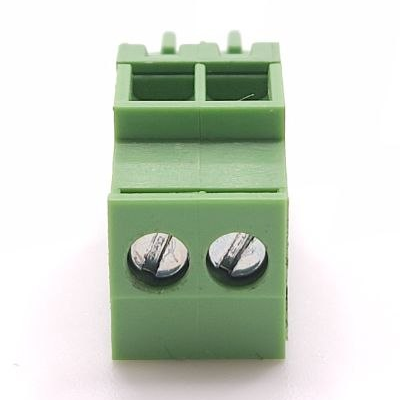

Клемник роз`ємний 15EDCD-3.5A-02P
Клемник роз'ємний 15EDCD-3.5A-02P — це штекерний клемний роз’єм на 2 контакти з кроком 3,5 мм, призначений для створення знімних електричних з’єднань у низьковольтних та слаботочних системах. Завдяки компактній конструкції, надійним гвинтовим клемам і відповідності серії 15EDCD, цей штекер забезпечує стабільний контакт та зручність монтажу. Підходить до відповідних гнізд серій 15EDCV, XK15EDGV та XK15EDGR з кроком 3,5 мм.
Особливості
🔹 Міцна конструкція штекерного типу забезпечує стабільне з’єднання з відповідними гніздовими модулями, такими як XK15EDGRK-3.5-02P, XK15EDGV-3.5-02P, XK15EDGR-3.5-02P.
🔹 Контактні елементи виготовлені з бронзи з нікелевим покриттям, що підвищує провідність і стійкість до корозії.
🔹 Гвинти зі сталі з цинковим покриттям забезпечують надійну фіксацію проводу та запобігають ослабленню контакту під дією вібрацій.
🔹 Корпус виготовлений із термостійкого матеріалу PA66 (UL94V-0), що гарантує високу пожежобезпечність і стабільність роботи у широкому температурному діапазоні.
🔹 Підтримує провід 26–16 AWG із довжиною зачистки 6.0–7.0 мм, що забезпечує універсальність використання у різних електротехнічних застосуваннях.
🔹 Розроблений для роботи в мережах до 250 V і струмом до 7 A, що робить його придатним для живлення дрібних модулів, сенсорів, контролерів та інших пристроїв.
Переваги
✔ Зручне та швидке роз’ємне підключення.
✔ Сумісність із широким спектром гнізд серій 15EDGR / 15EDGV / 15EDGRK.
✔ Висока механічна міцність та надійність фіксації дроту.
✔ Підвищена термостійкість та відповідність пожежним стандартам UL94V-0.
✔ Мала контактна опірність — до 20 мΩ.
Застосування
✅ Блоки живлення
✅ Автоматизовані системи керування
✅ Побутова та промислова електроніка
✅ Контролери, плати керування, сенсорні модулі
✅ Монтаж у вузьких корпусах та малогабаритних пристроях
Короткий опис
🔸 Клемні входи (2 шт.) — гвинтові затискачі для під'єднання проводу перетином до 1.5 мм² (26–16 AWG).
🔸 Штекерна контактна частина — механічно сумісна з гніздовими роз’ємами серій XK15EDGRK / XK15EDGV / XK15EDGR.
🔸 Фіксуючий гвинт — забезпечує затягування зі зусиллям до 0.2 Nm.
🔸 Монтажна геометрія — відповідність кроку 3.5 мм, згідно креслення.
Інструкція до використання
1️⃣ Підготуйте провід, зачистивши 6.0–7.0 мм ізоляції.
2️⃣ Вставте провід у затиск клеми.
3️⃣ Затягніть гвинт із рекомендованим моментом 0.2 Nm.
4️⃣ Вставте штекер у відповідне гніздо (15EDCV / XK15EDGV / XK15EDGR).
5️⃣ Переконайтесь у надійності фіксації перед подачею напруги.
Заходи безпеки
⚠️ Не перевищуйте номінальний струм 7 А.
⚠️ Не використовуйте при пошкодженому корпусі чи слідах перегріву.
⚠️ Дотримуйтесь правильної полярності в схемах.
⚠️ Встановлюйте тільки при знеструмленій мережі.
⚠️ Уникайте впливу агресивних хімічних середовищ.
Технічні характеристики
⚙️ Серія: 15EDCD
⚙️ Кількість полюсів: 2
⚙️ Крок контактів: 3.5 мм
⚙️ Перетин проводу: max 1.5 мм²
⚙️ Діапазон AWG: 26–16 AWG
⚙️ Номінальний струм: 7 А
⚙️ Номінальна напруга: 250 V
⚙️ Тип з'єднання: Роз'ємний (штекер)
⚙️ Робоча температура: –40°C … +105°C
⚙️ Контактний опір: ≤20 mΩ
⚙️ Опір ізоляції: ≥5000 MΩ / 1000V
⚙️ Електрична міцність: 2000 V/1 хв
⚙️ Матеріал корпусу: PA66 UL94V-0
⚙️ Матеріал гвинтів: Сталь, Zn покриття
⚙️ Матеріал затиску: Латунь, Ni покриття
⚙️ Матеріал контактів: Бронза, Ni покриття
⚙️ Допустимий момент затягування: 0.2 Nm
⚙️ Габаритні розміри: згідно креслення (приблизно 8×10.5×20 мм)
📝 Примітка: Виробник може змінювати характеристики та зовнішній вигляд без попереднього повідомлення.
Комплектація
📦 Клемник роз'ємний 15EDCD-3.5A-02P — 1 шт.
Цей штекерний клемник є надійним рішенням для створення компактних та безпечних електричних з’єднань у пристроях різного призначення.
Про товар
Відгуки
Характеристики
Атрибути відсутні
Відгуки покупців 0
Ми рекомендуємо:
Транзистор біполярний KSB596 -4A -80V PNP TO-220
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
14.20 грн
USB кабель Hoco X20 Flash micro USB, 1m, белый
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
107.20 грн
Прожектор 10 Вт, AVT5-IC, Белый холодный + датчик...
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
373.80 грн
3mm світлодіод миготливий RGB (швидкий)
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
1.80 грн

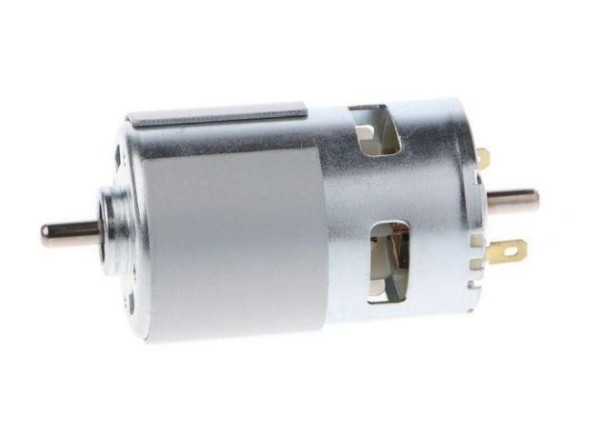

Мікродвигун для дриля/шуруповерта DC-775 12-36V 96...
