Код: 24640
Клемник роз`ємний 2EHDCV-5.08-03P
Ціна за 1 шт.
4.60
грн
В
наявності 100
шт.
Оптом і в роздріб
Оптові ціни
Опис

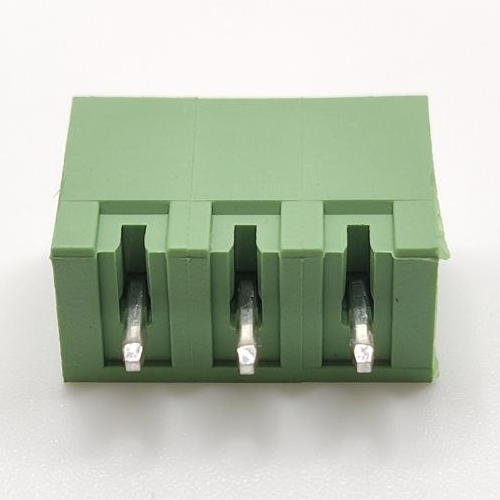

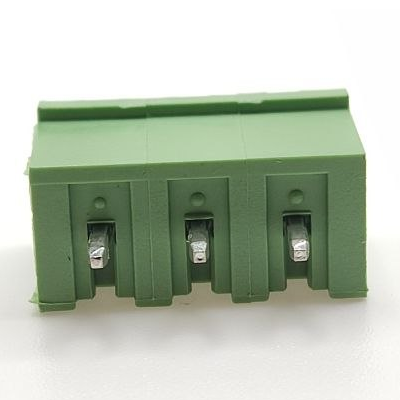

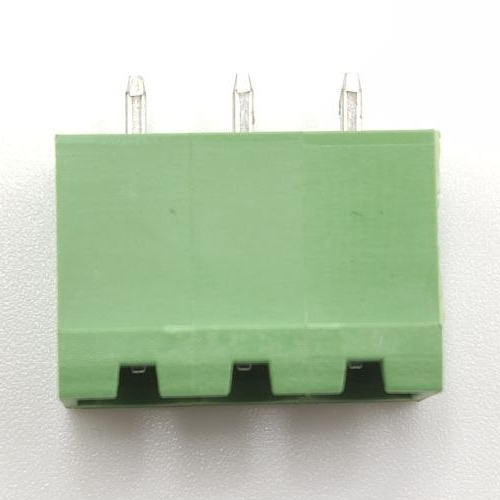

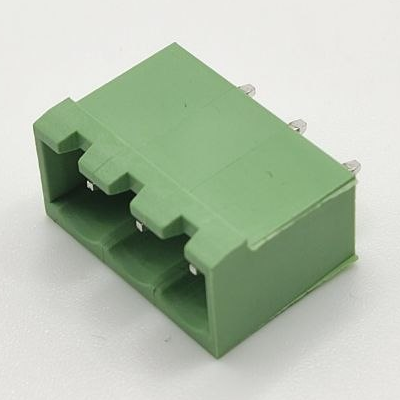

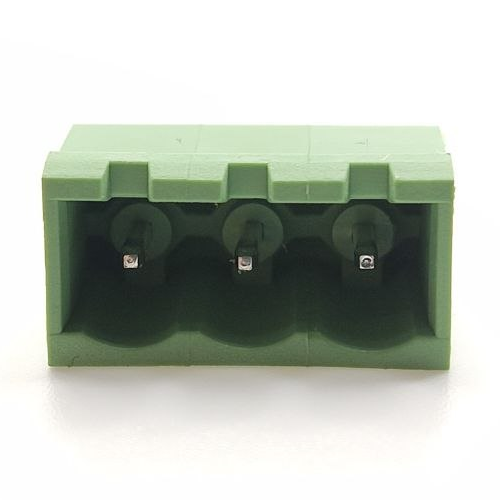

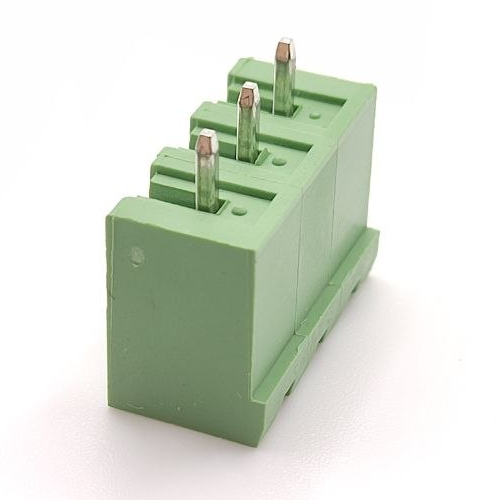

Клемник роз`ємний 2EHDCV-5.08-03P
Клемник роз’ємний 2EHDCV-5.08-03P (гніздо) — це 3-контактна гніздова частина роз’ємного клемника з кроком 5,08 мм, призначена для встановлення на друковані плати шляхом пайки в отвори. Належить до серії 2EHDCV виробника Ningbo Cixi Chaoyue (Zhengling) Electronics Co., Ltd (NZLCN) та є приймальною частиною для відповідних штекерів серій 2EDGKZ, 2EDGK, DC508.
Особливості
🔹 Гніздова конструкція дозволяє надійно приймати штекерні частини, створюючи стабільний та довговічний електричний контакт без люфтів і розхитування
🔹 Повна сумісність зі штекерами серій 2EDGKZ, 2EDGK, DC508, що забезпечує універсальність та можливість використання в різних електронних системах
🔹 Монтаж у друковану плату методом пайки в отвори гарантує міцну фіксацію та високу механічну стійкість з’єднання
🔹 Стандартний крок 5,08 мм підходить для силових і низьковольтних ліній, оптимізує розміщення на платі
🔹 Підтримка струму до 15 А дозволяє застосовувати клемник у відповідальних вузлах живлення
🔹 Корпус з високотемпературного матеріалу витримує –40…+105 °C, забезпечуючи стабільність при значних температурних коливаннях
🔹 Пряма орієнтація 180° робить клемник зручним для розташування на платах різних конфігурацій
🔹 Роз’ємна система полегшує технічне обслуговування, заміну модулів та швидке тестування
Переваги
✔ Надійне гніздо для штекерних клемників
✔ Висока механічна міцність при монтажі
✔ Універсальна сумісність зі штекерами трьох серій
✔ Підходить для силових та сигнальних ліній
✔ Довговічна конструкція
Застосування
✅ Блоки живлення
✅ Промислові контролери
✅ Модульні системи керування
✅ Силові модулі та плати
✅ Електронні пристрої зі знімними частинами
Опис інтерфейсів
🔸 3-контактне гніздо (мама)
🔸 Крок: 5,08 мм
🔸 Монтаж: пайка в отвори
🔸 Орієнтація: пряма 180°
🔸 Сумісні штекери: 2EDGKZ, 2EDGK, DC508
Інструкція до використання
1️⃣ Підготуйте друковану плату з отворами відповідного діаметру
2️⃣ Вставте гніздо в плату відповідно до полярності й маркування
3️⃣ Запаяйте контакти, забезпечуючи якісне змочування й фіксацію
4️⃣ Після монтажу під’єднайте відповідний штекер
5️⃣ Перевірте надійність з’єднання та відсутність люфту
Заходи безпеки
⚠️ Не перевищуйте номінальний струм 15 А
⚠️ Уникайте механічних навантажень на корпус і ніжки
⚠️ Монтуйте лише на суху чисту плату
⚠️ Не допускайте тривалого перегріву під час пайки
Технічні характеристики
⚙️ Виробник: NZLCN
⚙️ Серія: 2EHDCV
⚙️ Тип: гніздо (приймальна частина)
⚙️ Кількість полюсів: 3
⚙️ Крок контактів: 5,08 мм
⚙️ Монтаж: пайка в отвори
⚙️ Номінальний струм: 15 А
⚙️ Номінальна напруга: 300 В
⚙️ Орієнтація: 180°
⚙️ Колір: зелений
⚙️ Робоча температура: –40…+105 °C
📝 Примітка: Виробник може змінювати характеристики та зовнішній вигляд без попереднього повідомлення.
Комплектація
📦 Клемник-гніздо 2EHDCV-5.08-03P — 1 шт
Клемник забезпечує надійне приймання відповідних штекерів і використовується в системах, де необхідні роз’ємні з’єднання.
