Код: 24646

Клемник роз`ємний XK15EDGRK-3.5-02P

Ціна за 1 шт.

13.80 грн

В
                                                                    наявності 90
                                                                    шт.

пр. Слобожанський 83/3
                                                                            (90 шт).

Оптом і в роздріб

Оптові ціни

Способи оплати Умови повернення Графік роботи

Опис

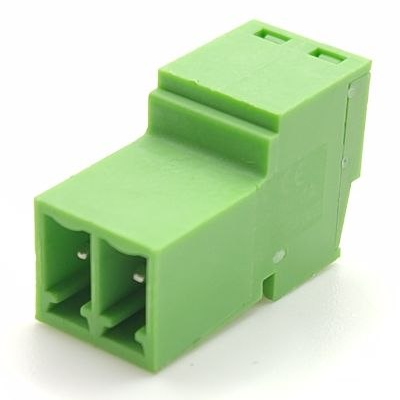

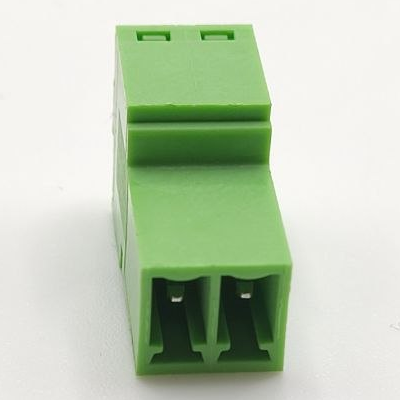

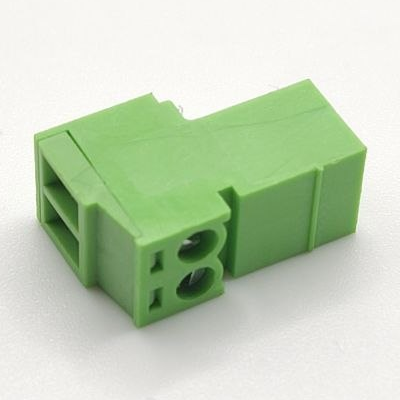

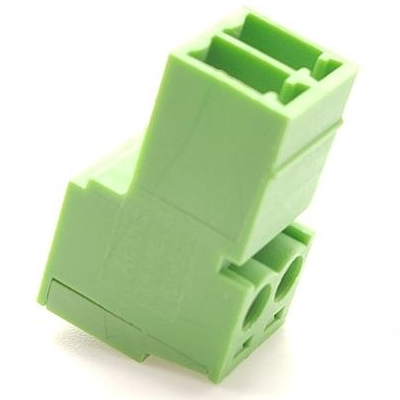

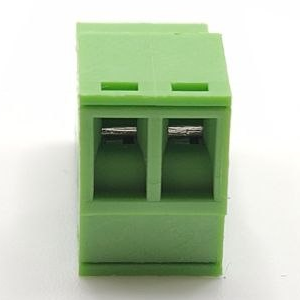

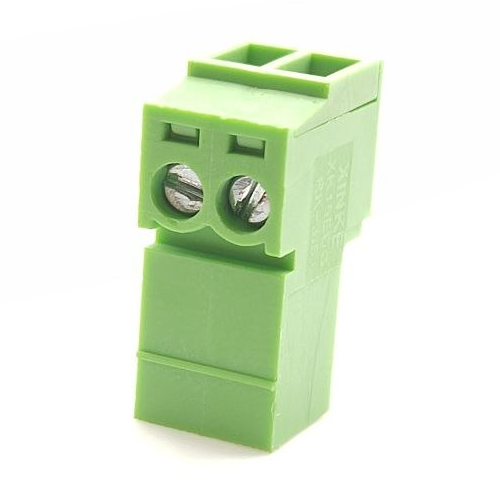

Клемник роз`ємний XK15EDGRK-3.5-02P

Клемник роз’ємний XK15EDGRK-3.5-02P (гніздо) — це 2-контактна гніздова частина роз’ємного клемника з кроком 3,5 мм, призначена для монтажу на провід методом пайки в отвори. Використовується у складі роз’ємної системи підключення та сумісна зі штекерами серій 15EDCD-3.5A, 15EDCD-3.5B, 15EDGK-3.5 та 15EDGKD-3.5 (придбаються окремо), що забезпечують підключення проводів.

Особливості

🔹 Гніздовий роз'єм призначений для монтажу на провід (гвинт), що гарантує високу механічну міцність і надійність навіть при тривалій експлуатації
🔹 Крок контактів 3,5 мм дозволяє реалізувати компактні електричні з’єднання без втрати надійності, що особливо важливо для щільно змонтованих плат
🔹 Повністю сумісне зі штекерами серій 15EDCD-3.5A, 15EDCD-3.5B, 15EDGK-3.5 та 15EDGKD-3.5, що дає можливість гнучко формувати роз’ємні з’єднання залежно від задачі
🔹 Підтримка проводів перерізом до 1,5 мм² (AWG 26–16) дозволяє працювати як з тонкими, так і з доволі потужними кабелями
🔹 Пряма орієнтація 180° забезпечує зручне підключення та раціональну організацію проводів у корпусах пристроїв
🔹 Контактна група розрахована на струм до 7 А та напругу до 250 В, забезпечуючи стабільну роботу у сигнальних і силових ланцюгах
🔹 Корпус виготовлений із термостійкого пластику, що витримує температури від –40 °C до +105 °C, зберігаючи форму та електричні характеристики
🔹 Надійна конструкція забезпечує щільне з’єднання зі штекером без люфтів, що важливо для стабільності контакту
🔹 Використання роз’ємної системи дозволяє швидко підключати або від’єднувати модулі без пайки, спрощуючи обслуговування

Переваги

✔ Сумісність із популярними штекерами 15EDGD
✔ Швидкий та надійний роз’ємний монтаж
✔ Компактний стандарт 3,5 мм
✔ Стабільний електричний контакт
✔ Зручність у сервісному обслуговуванні

Застосування

✅ Блоки живлення
✅ Системи керування та автоматика
✅ Модульні електронні пристрої
✅ Промислова та побутова електроніка
✅ Низьковольтні комутаційні системи

Короткий опис

🔸 2-контактне гніздо (частина роз’ємної пари)
🔸 Крок: 3,5 мм
🔸 Монтаж: на провід (гвинт)
🔸 Орієнтація: пряма 180°
🔸 Сумісність: 15EDCD-3.5A, 15EDCD-3.5B, 15EDGK-3.5, 15EDGKD-3.5

Інструкція до використання

1️⃣ Підготуйте провід, зачистивши 6–8 мм ізоляції
2️⃣ Вставте провід у відповідний контакт
3️⃣ Надійно затягніть гвинтовий затискач
4️⃣ Під’єднайте гніздо до штекера потрібної серії
5️⃣ Перевірте щільність та надійність з’єднання

Заходи безпеки

⚠️ Не перевищуйте номінальний струм 7 А
⚠️ Виконуйте пайку без поданого живлення
⚠️ Уникайте потрапляння вологи
⚠️ Забезпечте правильне підключення штекера

Технічні характеристики

⚙️ Виробник: Cixi Xin Electronics Factory (XINKE)
⚙️ Серія: 15EDGRKM
⚙️ Кількість контактів: 2
⚙️ Тип: гніздо (роз’ємна частина)
⚙️ Крок: 3,5 мм
⚙️ Монтаж: гвинт
⚙️ Орієнтація: 180°
⚙️ Номінальний струм: 7 А
⚙️ Номінальна напруга: 250 В
⚙️ Робоча температура: –40…+105 °C
⚙️ Колір: зелений
