Код: 24752
Конектор MC4 для сонячних панелей (комплект)
Ціна за 1 шт.
40.50
грн
В
наявності 0
шт.
Оптом і в роздріб
Товара нема в наявності
Опис

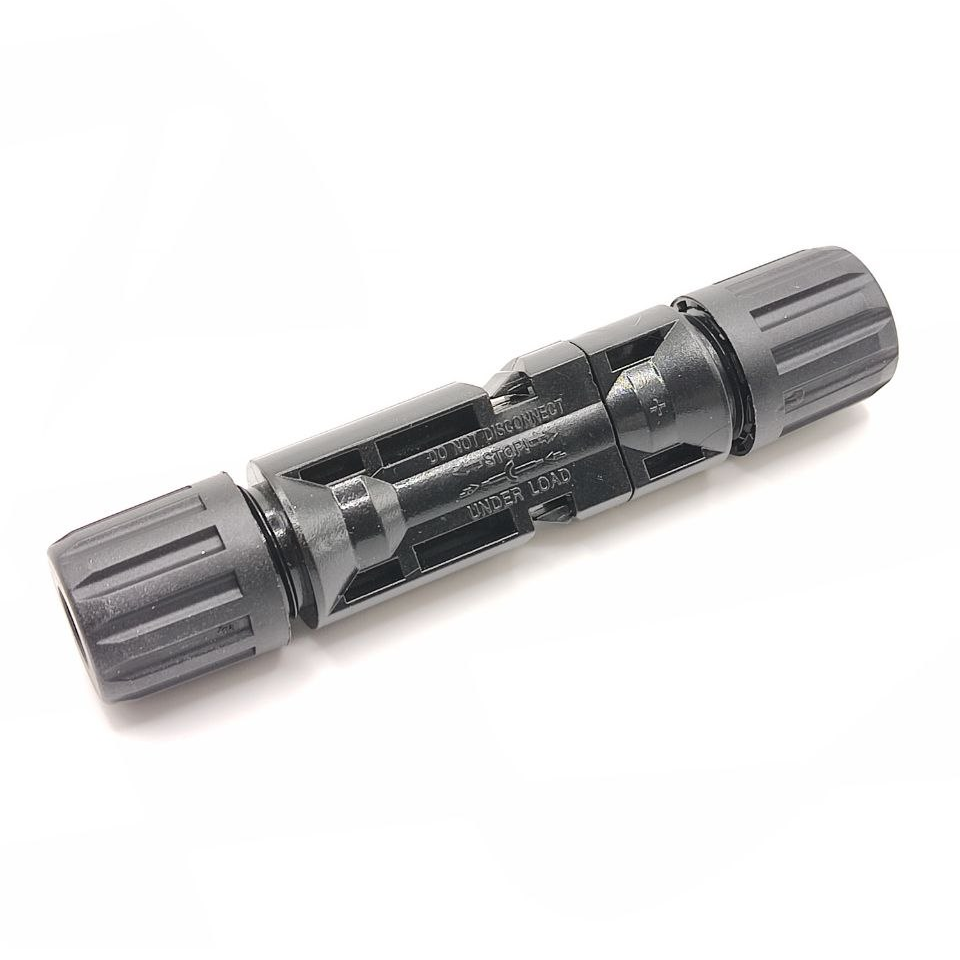

Конектор MC4 для сонячних панелей (комплект)
Конектор MC4 для сонячних панелей (комплект) — це надійний роз’ємний електричний з’єднувач, призначений для монтажу фотоелектричних систем. Забезпечує стабільний електричний контакт між сонячними модулями, інверторами, контролерами заряду та іншими елементами системи. Має захист від вологи, пилу, ультрафіолету та механічних впливів, гарантуючи безпечну й ефективну роботу навіть у складних умовах.
Особливості
🔹 Стандарт MC4 (Multi-Contact 4 мм) — забезпечує універсальну сумісність з переважною більшістю сонячних панелей та кабелів для СЕС.
🔹 Надійна фіксація із замковим механізмом, що запобігає випадковому роз’єднанню навіть при вібрації та механічному навантаженні.
🔹 Подвійні гумові ущільнювачі, які забезпечують високу герметичність з’єднання та захищають від попадання води та пилу (IP67/IP68).
🔹 Мінімальний опір контакту ≤ 0.2 мОм, що забезпечує мінімальні втрати енергії і стабільну роботу системи.
🔹 Сумісність із кабелями 2.5 / 4 / 6 мм², що дозволяє використовувати роз’єми в різних конфігураціях та потужностях СЕС.
🔹 Стійкість до ультрафіолету, температурних перепадів та зовнішніх умов, що гарантує тривалу експлуатацію.
🔹 Монтаж без спеціального інструменту — швидке й надійне підключення кабелів у польових умовах.
🔹 Матеріал корпусу PPO + PA — зносостійкий, негорючий полімер, стійкий до старіння.
🔹 Обжимний тип підключення (crimping) — професійне та довговічне з’єднання жил кабелю.
🔹 Підходить для роботи з високими струмами та напругою (до 30A та до 1000V DC), що відповідає сучасним стандартам СЕС.
Переваги
✔ Надійне та герметичне підключення
✔ Стійкість до ультрафіолету та погодних умов
✔ Підтримка декількох типорозмірів кабелю
✔ Низькі втрати завдяки малому контактному опору
✔ Швидке встановлення без складного інструменту
✔ Висока стійкість до механічного навантаження
✔ Довговічний матеріал та захист від займання
Застосування
✅ Домашні та промислові сонячні електростанції
✅ Фотоелектричні установки на дахах і фасадах
✅ Сонячні поля та ферми
✅ Автономні мобільні системи живлення
✅ Системи на дачах, у кемпінгах, причепах, трейлерах
✅ Будь-які проєкти, де необхідно швидко та безпечно з’єднати сонячні модулі

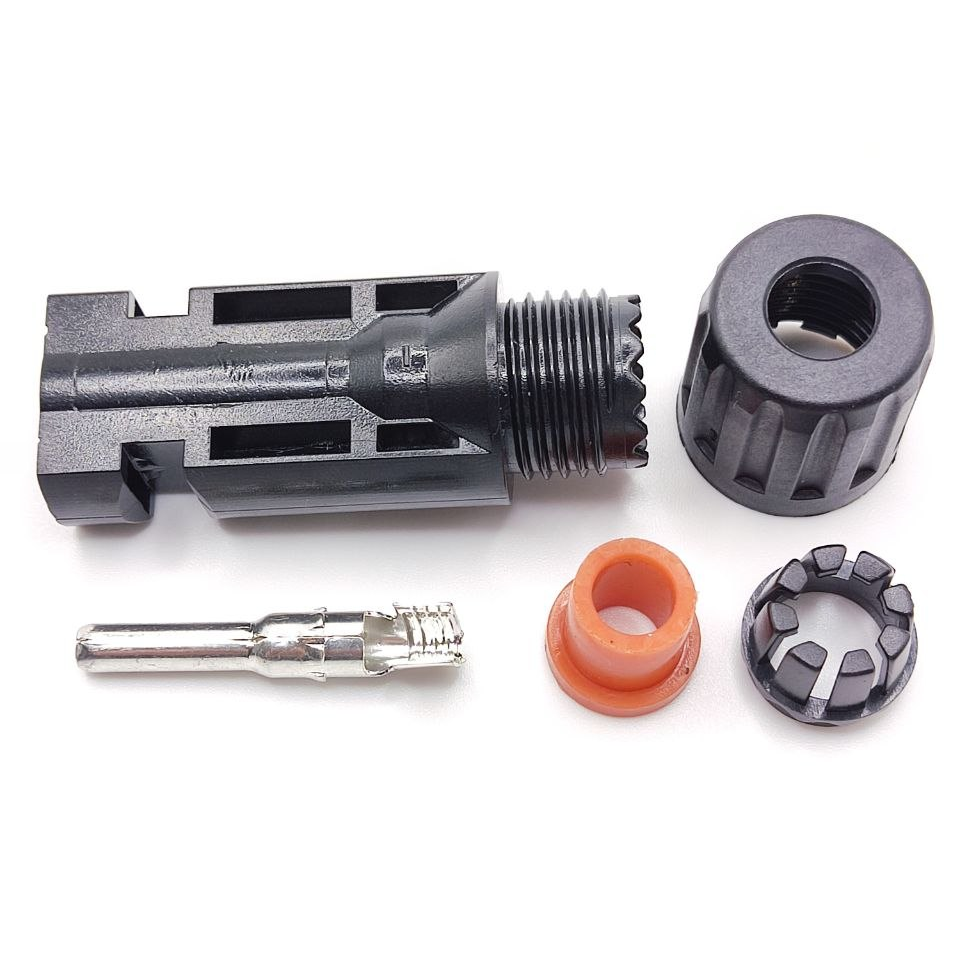

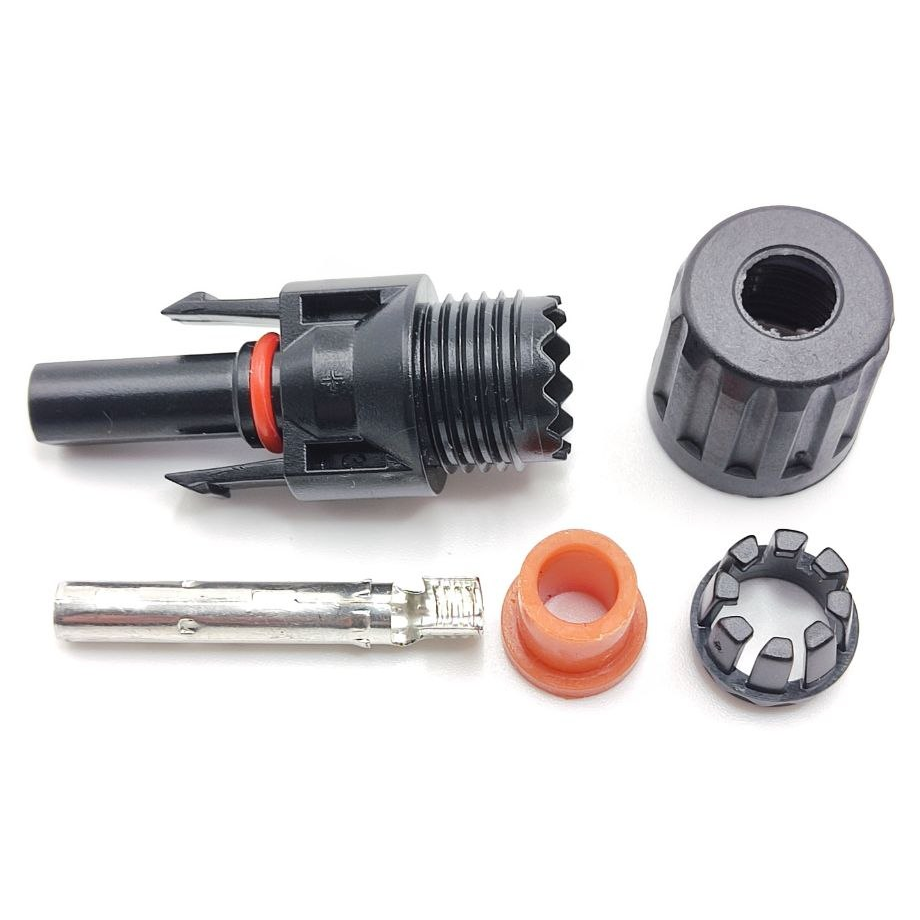

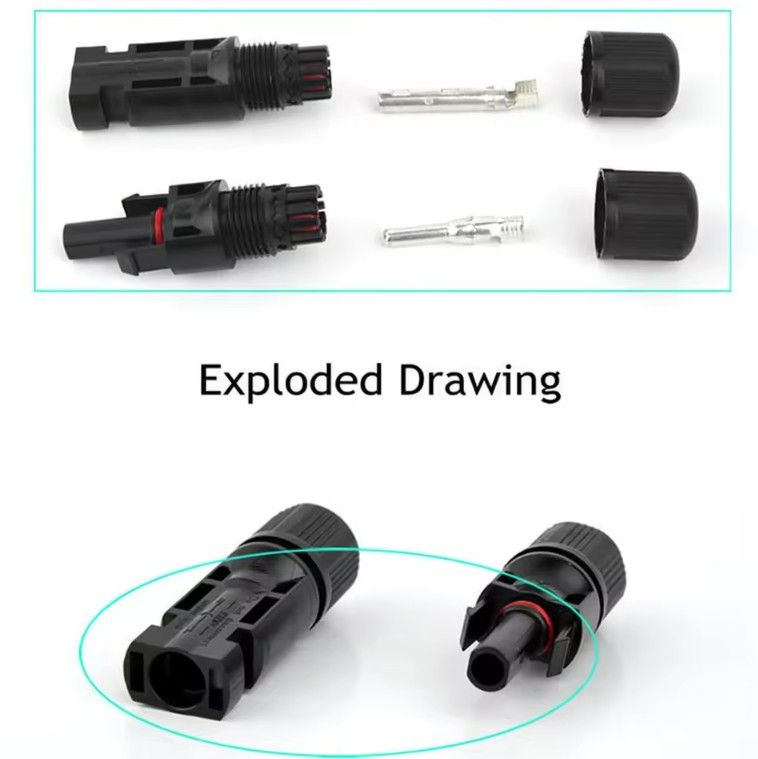

Опис

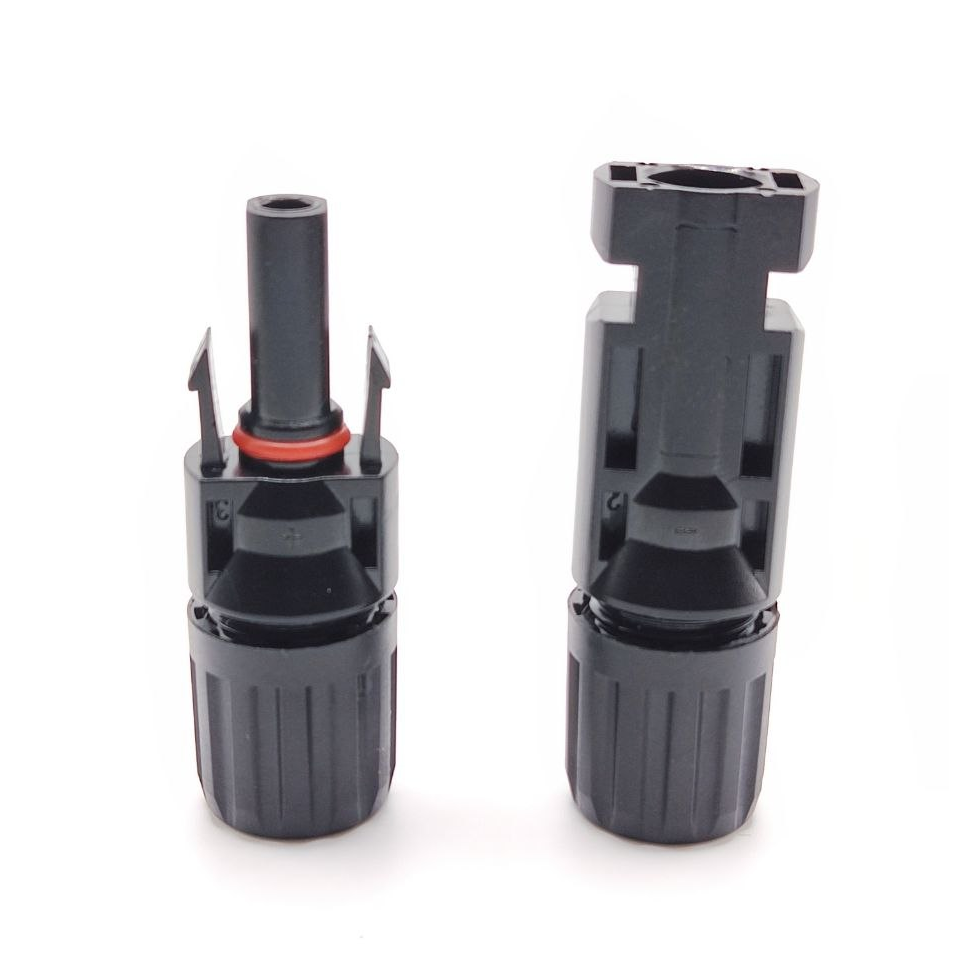

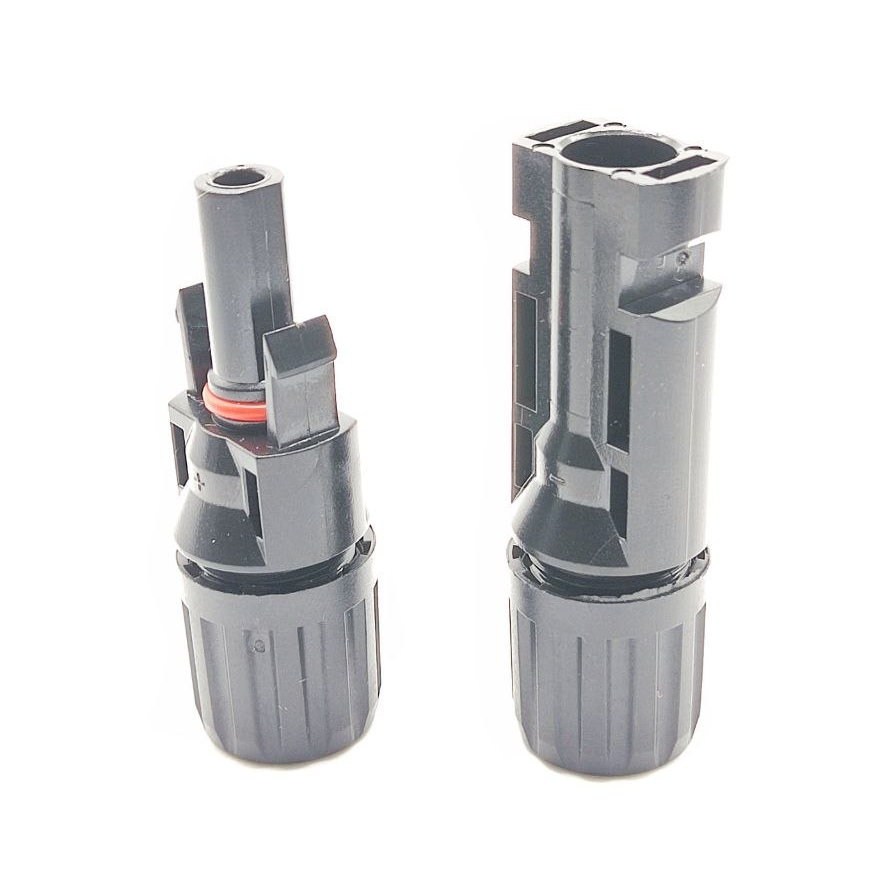

🔸 MC4 Male — позитивний контакт
🔸 MC4 Female — негативний контакт
🔸 Кліп-фіксатор — механічне блокування роз’єму
🔸 Ущільнювальні кільця — герметизація IP67/IP68

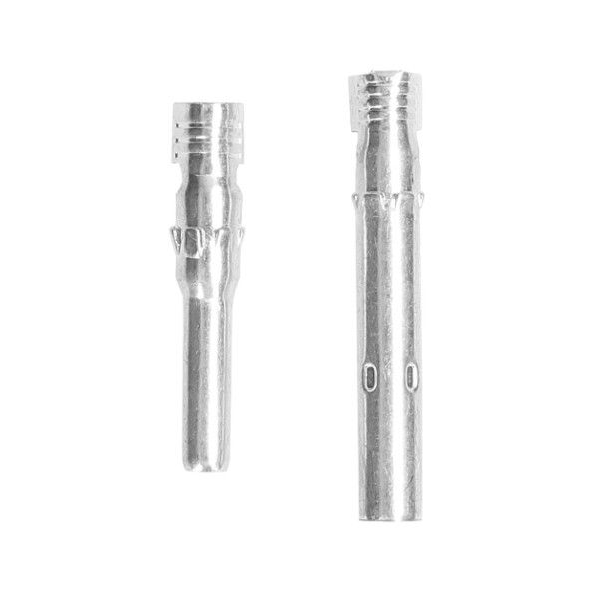

🔸 Контактний штифт 4 мм — провідник струму
🔸 Обжимний контакт — під’єднання кабелю
🔸 Гайка фіксації кабелю — натяг та герметичність
Інструкція до використання
1️⃣ Зніміть зовнішню ізоляцію з кабелю сонячної панелі.
2️⃣ Обіжміть жилу кабелю за допомогою обжимного інструменту або плоскогубців.
3️⃣ Вставте жилу в контакт MC4 та зафіксуйте.
4️⃣ Затягніть захисну гайку для герметизації.
5️⃣ Під’єднайте MC4 Male та Female до відповідних роз’ємів системи.
Заходи безпеки
⚠️ Виконуйте монтаж лише при відключеному живленні
⚠️ Не використовувати пошкоджені кабелі або роз’єми
⚠️ Перевіряти щільність з’єднання після встановлення
⚠️ Уникати попадання бруду на контактні поверхні
⚠️ Не перевищувати номінальні струми та напругу
Технічні характеристики
⚙️ Робоче напруження: до 1000 В DC
⚙️ Номінальний струм: до 30 А
⚙️ Контактний опір: ≤ 0.2 мОм
⚙️ Сумісні кабелі: 2.5 / 4 / 6 мм² (AWG14–10)
⚙️ Матеріал контактів: мідь з лудженням
⚙️ Матеріал корпусу: PPO + PA
⚙️ Ступінь захисту: IP67 / IP68
⚙️ Тип підключення: обжим (crimping)
⚙️ Температурний діапазон: −40°C … +90°C
⚙️ Діаметр контактного штифта: 4 мм
⚙️ Сила вставки: ≤ 50 N
⚙️ Сила витягання: ≥ 50 N
📝 Примітка: Виробник може змінювати характеристики та зовнішній вигляд без попереднього повідомлення.

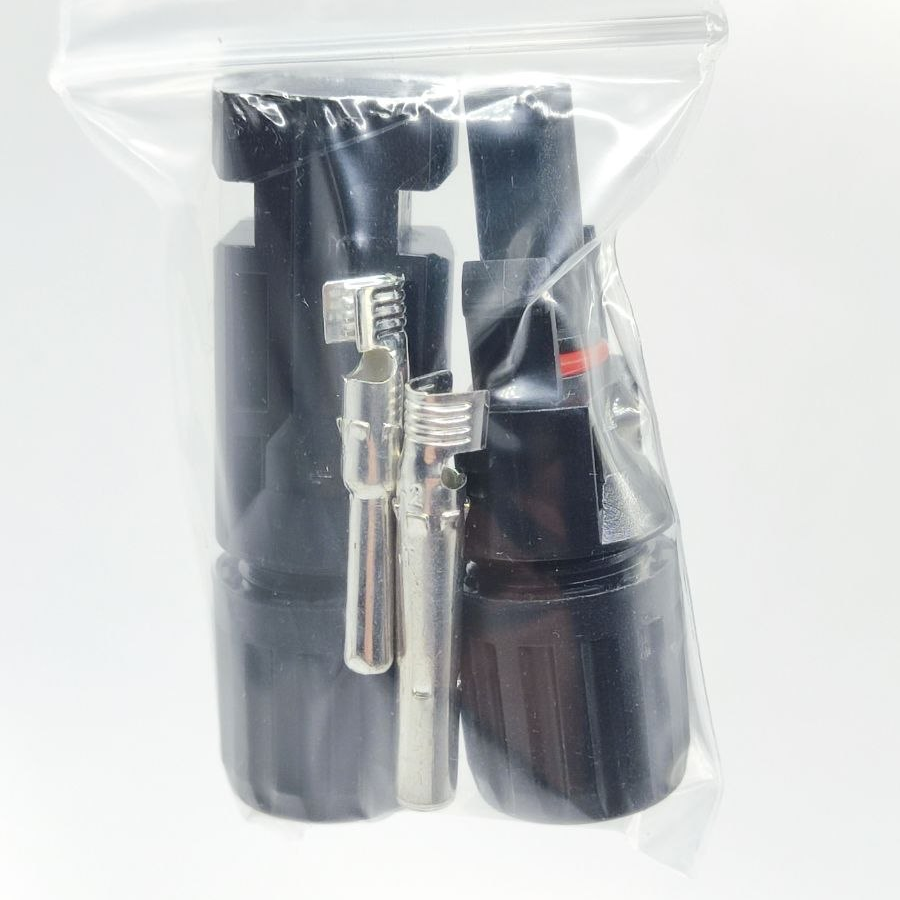

Комплектація
📦 Конектор MC4 Male у пластиковому корпусі
📦 Конектор MC4 Female у пластиковому корпусі
📦 Ущільнювальні кільця
📦 Захисні гайки
Надійне та довговічне рішення для монтажу сонячних електростанцій будь-якого масштабу.
