Контролер заряду HW-150 модуль перемикача вуличного ліхтаря для зарядки від сонячної батареї

Ціна за 1 шт.

41.90 грн

В
                                                                    наявності 0
                                                                    шт.

пр. Слобожанський 83/3
                                                                            (0 шт).

Оптом і в роздріб

Способи оплати Умови повернення Графік роботи

Товара нема в наявності

Опис

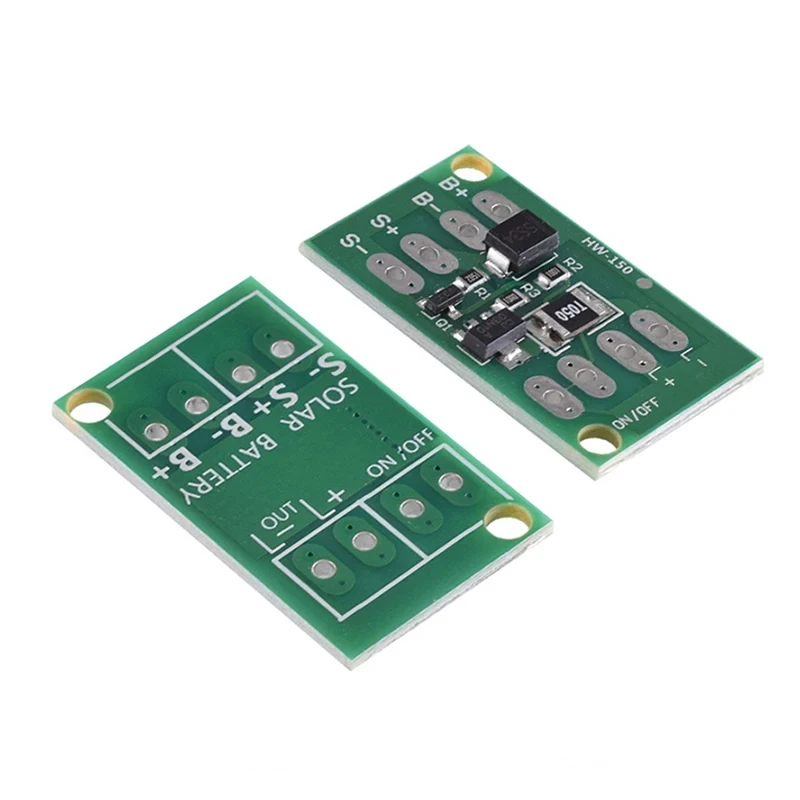

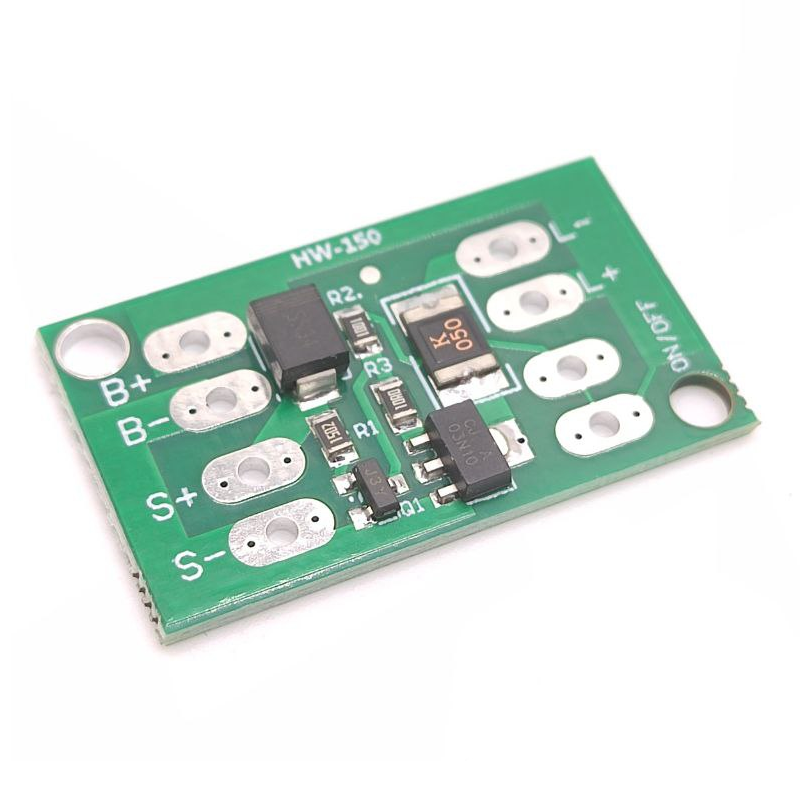

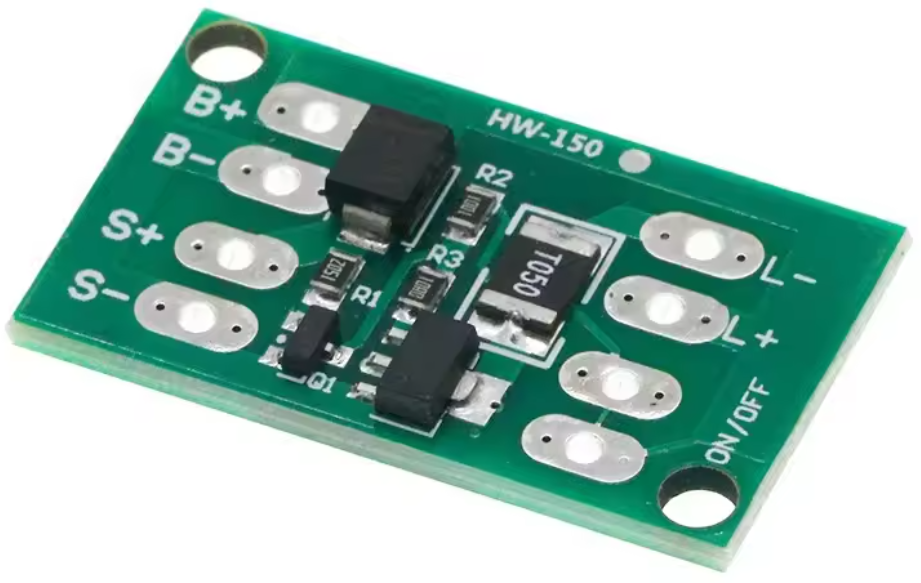

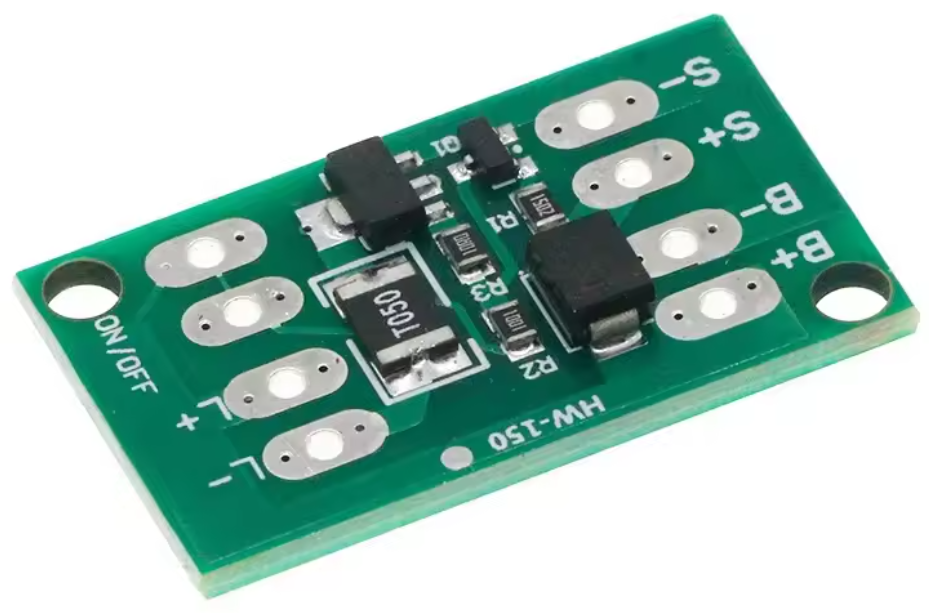

Контролер заряду HW-150 модуль перемикача вуличного ліхтаря для зарядки від сонячної батареї

Мініатюрна плата контролера сонячного заряду з автоматичним включенням/вимкненням світла, призначена для літієвих батарей у садових ліхтарях, малих вуличних лампах та DIY-проектах. Модуль забезпечує ефективне керування зарядом і розрядом батареї від сонячної панелі та автоматично вмикає LED-освітлення при настанні темряви та вимикає його на світанку без використання фотоелементів.

Особливості:
🔹 Високоякісні матеріали забезпечують стабільну роботу плати протягом тривалого часу та захищають від передчасного зносу.
🔹 Автоматичний контроль заряду та розряду дозволяє уникнути перезаряду та глибокого розряду батарей, що продовжує термін їх служби.
🔹 Простота монтажу та компактний дизайн дозволяють легко інтегрувати плату у DIY-проекти та невеликі LED-системи без складного підключення.
🔹 Функція автоматичного включення/вимкнення LED при настанні темряви або світанку спрощує експлуатацію садових і декоративних ліхтарів.
🔹 Сумісність з різними літієвими батареями та LED-лампами різної потужності, що робить плату універсальною для багатьох проектів.
🔹 Вбудована логіка керування виходом за напругою сонячної панелі дозволяє обійтися без фотоелементів, забезпечуючи надійну роботу при будь-якому рівні освітленості.
🔹 Підтримка підключення зовнішнього вимикача через інтерфейс SW для додаткового керування освітленням.
🔹 Компактні розміри та легка вага дозволяють використовувати плату у переносних або мобільних системах.

Переваги:
✔ Автоматичне керування освітленням без ручного втручання.
✔ Енергозбереження та захист батареї від перезаряду або надмірного розряду.
✔ Просте підключення та універсальність використання для різних LED-проектів.

Застосування:
✅ Сонячні садові ліхтарі, газонні світильники.
✅ Малий вуличний світ та декоративні гірлянди.
✅ DIY-проекти з LED-освітленням.

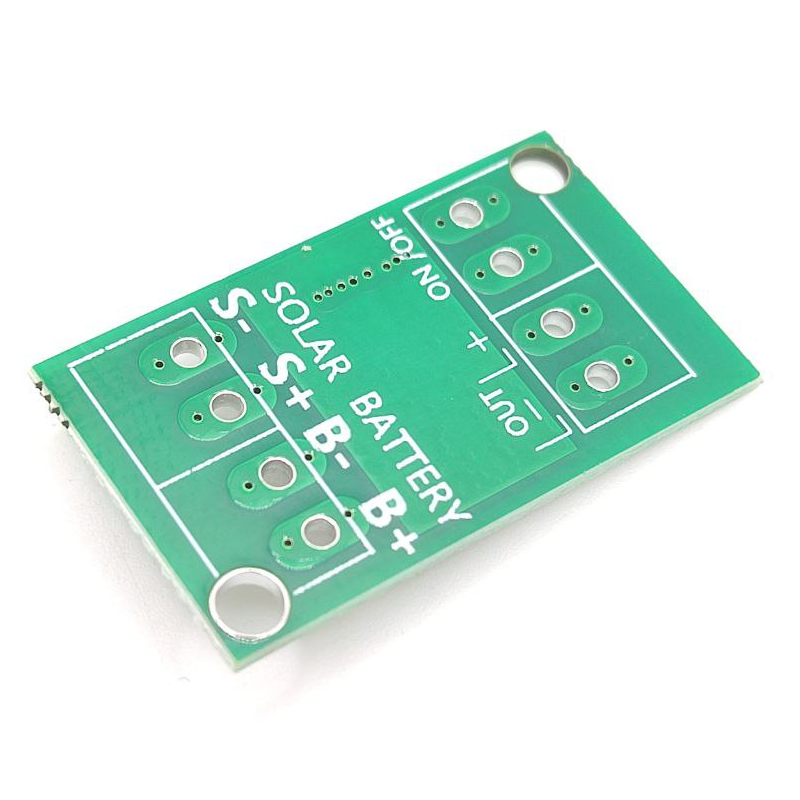

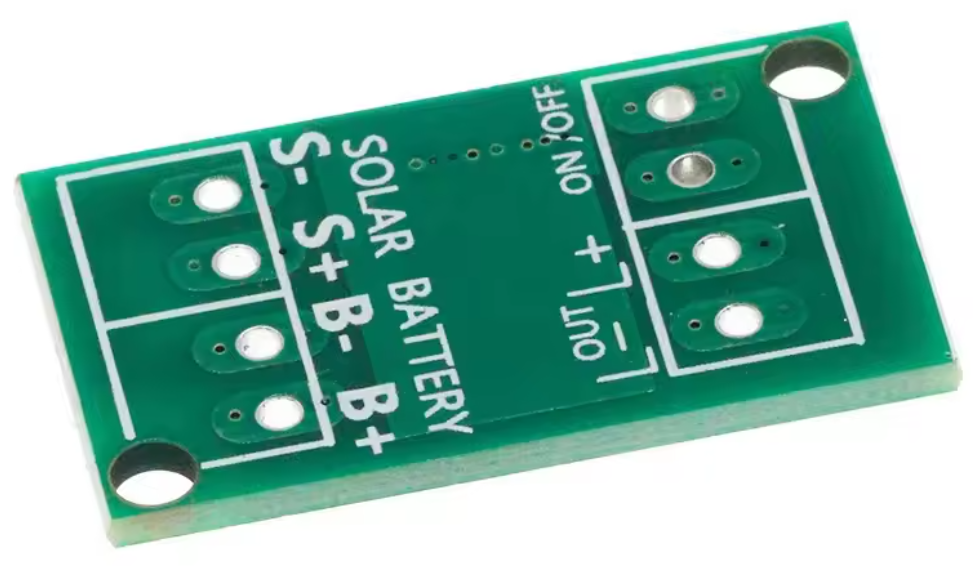

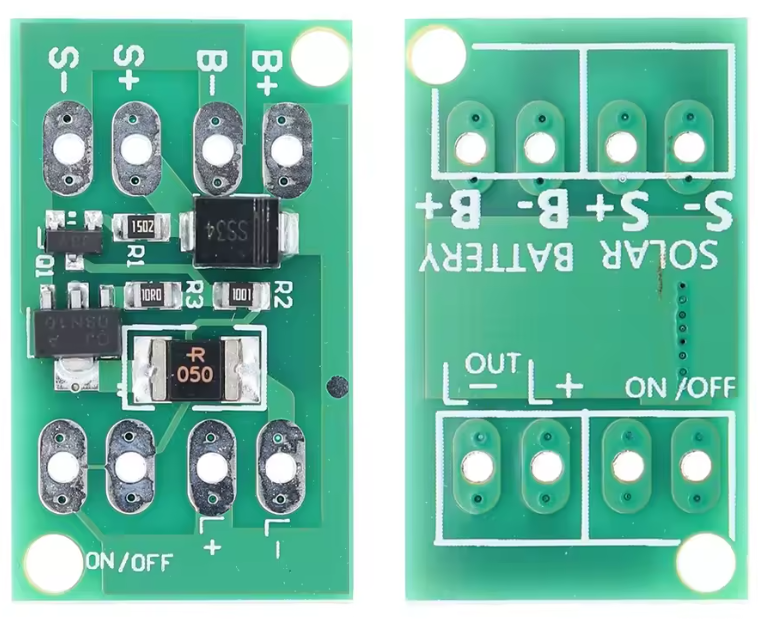

Опис інтерфейсів:
🔸 B+ B- — підключення літієвої батареї з платою захисту.
🔸 S+ S- — підключення сонячної панелі.
🔸 L+ L- — вихід до LED-освітлення.
🔸 SW — інтерфейс для додаткового вимикача.

Інструкція до використання:
1️⃣ Підключіть літієву батарею з платою захисту.
2️⃣ Підключіть LED — він загориться при наявності напруги на батареї.
3️⃣ Підключіть сонячну панель — LED вимикається при світлі і вмикається в темряві.

Заходи безпеки:
⚠️ Робочий струм контролера не повинен перевищувати 600 мА.
⚠️ Використовуйте лише літієві батареї з платою захисту.
⚠️ Забезпечте водонепроникність і ізоляцію плати.
⚠️ Не підключайте LED через підвищувальний драйвер.
⚠️ Напруга виходу відповідає батареї; низьковольтні LED підключати через резистор або понижуючий драйвер.

Технічні характеристики:
⚙️ Вхідна напруга: 3.2–12 В
⚙️ Максимальний вихідний струм: 600 мА
⚙️ Тип батареї: літієва з платою захисту
⚙️ Режим роботи: автоматичний заряд/розряд, LED авто
⚙️ Розмір плати: 31 × 18 × 5 мм
⚙️ Колір плати: зелений

Порівняльна таблиця вхідної та вихідної потужності та напруги сонячної фотоелектричної панелі:

Напруга батареї	Потужність PV панелі	Напруга холостого ходу	Вхідний струм	Вихідний струм	Фактична потужність
3.2V (LiFePO4)	≤12W	4.5–7V	≤2A	≤600mA	≤3W
6.4V (LiFePO4)	≤15W	9–12V	≤2A	≤600mA	≤5W
9.6V (LiFePO4)	≤18W	12–14V	≤2A	≤600mA	≤9W
12.8V (LiFePO4)	≤20W	18–22V	≤2A	≤600mA	≤12W
3.7V (Li-ion)	≤12W	5–7V	≤2A	≤600mA	≤3W
7.4V (Li-ion)	≤15W	10–14V	≤2A	≤600mA	≤6W
11.1V (Li-ion)	≤18W	16–22V	2A	≤600mA	≤12W
14.8V (Li-ion)	≤20W	18–28V	≤2A	≤600mA	≤15W

Примітка: Виробник може змінювати властивості, характеристики, зовнішній вигляд і комплектацію товарів без попереднього повідомлення.

Комплектація:

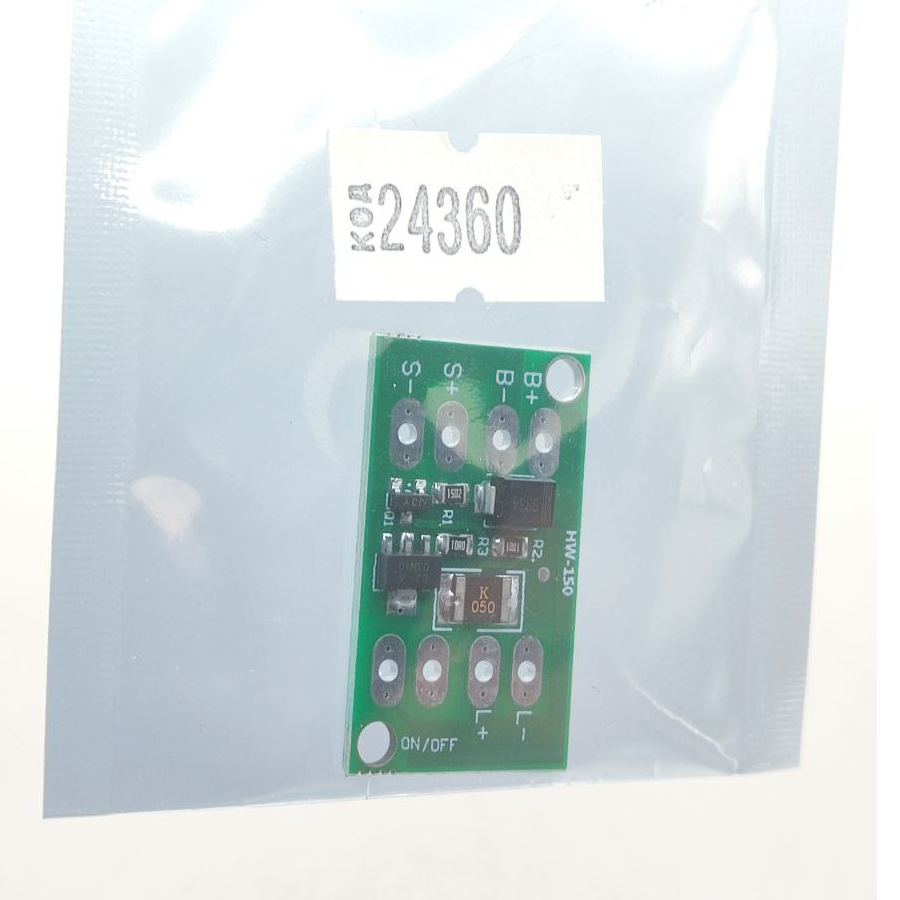

📦 Контролер сонячного заряду — 1 шт.

Найпоширеніші несправності та способи усунення:
🔺 LED не світиться при підключенні батареї — перевірте правильність підключення, полярність та наявність напруги на батареї.
🔺 Яскравість спочатку висока, а потім слабка — перевірте серійне підключення LED та наявність резистора, а також потужність батареї та сонячної панелі.
🔺 Короткий час горіння LED — перевірте встановлення сонячної панелі та вплив інфрачервоного світла.
🔺 LED не працює після паяння — перевірте ізоляцію контактів, заміну LED, батареї та панелі.
🔺 Нестабільне світіння вночі — можливо недостатня напруга батареї або слабка панель, замініть на потужнішу.

Модуль Контролера заряда АКБ від сонячних батарей — надійне рішення для DIY-проектів і невеликих LED-освітлювальних систем.
