Мікросхема CD4016BCM — це CMOS інтегральна схема, що містить чотири незалежні двонаправлені аналогові ключі. Вона призначена для комутації аналогових і цифрових сигналів, мультиплексування каналів, побудови схем вибору сигналу та різних аналогових перемикачів. Завдяки високому вхідному опору, низькому струму витоку та широкому діапазону напруги живлення, мікросхема широко застосовується у вимірювальній техніці, аудіоапаратурі, системах керування та цифрово-аналогових пристроях.
Особливості
🔹 Чотири незалежні двонаправлені аналогові ключі.
🔹 Широкий діапазон напруги живлення — від 3 до 15 В.
🔹 Можливість комутації аналогових і цифрових сигналів.
🔹 Дуже високий вхідний опір керуючих входів (≈10¹² Ω).
🔹 Низький струм витоку у вимкненому стані.
🔹 Частотна характеристика комутатора до 40 МГц (типово).
🔹 Низький рівень спотворення сигналу (≈0.4%).
🔹 CMOS технологія з низьким енергоспоживанням.
🔹 Корпус SO14 для поверхневого монтажу (SMD).
Переваги
✔ Можливість комутації сигналів у двох напрямках.
✔ Сумісність з цифровими CMOS схемами.
✔ Низьке енергоспоживання.
✔ Висока швидкодія перемикання.
✔ Компактний корпус для сучасного монтажу.
Застосування
✅ Аналогові мультиплексори та демультиплексори.
✅ Схеми комутації аудіо-сигналів.
✅ Модулятори та демодулятори.
✅ Керування аналоговими сигналами у цифрових системах.
✅ АЦП та ЦАП системи.
✅ Комутація вимірювальних сигналів.
✅ Електронні перемикачі у вимірювальній техніці.
Опис інтерфейсів
Мікросхема має 14 виводів:
🔸 1 — IN/OUT 1 — двонаправлений аналоговий канал ключа A.
🔸 2 — OUT/IN 1 — другий контакт аналогового каналу ключа A.
🔸 3 — OUT/IN 2 — аналоговий канал ключа B.
🔸 4 — IN/OUT 2 — другий контакт каналу ключа B.
🔸 5 — CONTROL B — керуючий вхід ключа B.
🔸 6 — CONTROL C — керуючий вхід ключа C.
🔸 7 — VSS — загальний провід (GND).
🔸 8 — IN/OUT 3 — аналоговий канал ключа C.
🔸 9 — OUT/IN 3 — другий контакт каналу ключа C.
🔸 10 — OUT/IN 4 — аналоговий канал ключа D.
🔸 11 — IN/OUT 4 — другий контакт каналу ключа D.
🔸 12 — CONTROL D — керуючий вхід ключа D.
🔸 13 — CONTROL A — керуючий вхід ключа A.
🔸 14 — VDD — позитивна напруга живлення.
Логічний рівень «1» на вході CONTROL відкриває відповідний ключ, логічний «0» — закриває його.
Інструкція до використання
1️⃣ Підключіть контакт VDD до джерела живлення у діапазоні 3–15 В.
2️⃣ Контакт VSS підключіть до загального проводу (GND).
3️⃣ Підключіть сигнали до відповідних контактів IN/OUT.
4️⃣ Використовуйте входи CONTROL для керування перемиканням каналів.
5️⃣ Логічний високий рівень відкриває ключ і пропускає сигнал.
6️⃣ Переконайтесь, що амплітуда сигналу не перевищує напругу живлення мікросхеми.
Заходи безпеки
⚠️ Не перевищуйте максимально допустиму напругу живлення.
⚠️ Уникайте перевищення допустимого струму через ключі.
⚠️ Захищайте мікросхему від статичної електрики (ESD).
⚠️ Не допускайте роботи при температурі поза допустимим діапазоном.
⚠️ Монтаж та підключення виконувати при вимкненому живленні.
Технічні характеристики
⚙️ Тип мікросхеми: Quad Bilateral Switch (4 аналогові ключі)
⚙️ Корпус: SO14 (SMD)
⚙️ Напруга живлення (VDD): 3 – 15 В
⚙️ Максимальна напруга сигналу: −0.5 В до VDD +0.5 В
⚙️ Опір відкритого каналу (RON):
• ≈2000 Ω при VDD = 5 В
• ≈660 Ω при VDD = 10 В
• ≈400 Ω при VDD = 15 В
⚙️ Струм споживання (IDD):
• ≈0.01 μA (типово)
• до 30 μA (максимум)
⚙️ Струм витоку каналу (OFF): ≈0.1 нА (типово)
⚙️ Частота перемикання (Switch ON): до 40 МГц
⚙️ Частота проникнення сигналу (Feedthrough OFF): ≈1.25 МГц
⚙️ Час перемикання:
• включення — до 15 нс
• вимкнення — до 8 нс
⚙️ Спотворення сигналу: ≈0.4 %
⚙️ Ємність входів: ≈4 пФ
⚙️ Ємність виходів: ≈4 пФ
⚙️ Feedthrough ємність: ≈0.2 пФ
⚙️ Робоча температура: −40°C … +85°C
⚙️ Температура зберігання: −65°C … +150°C
⚙️ Максимальна розсіювана потужність:
• DIP — 700 мВт
• SOIC — 500 мВт
Комплектація

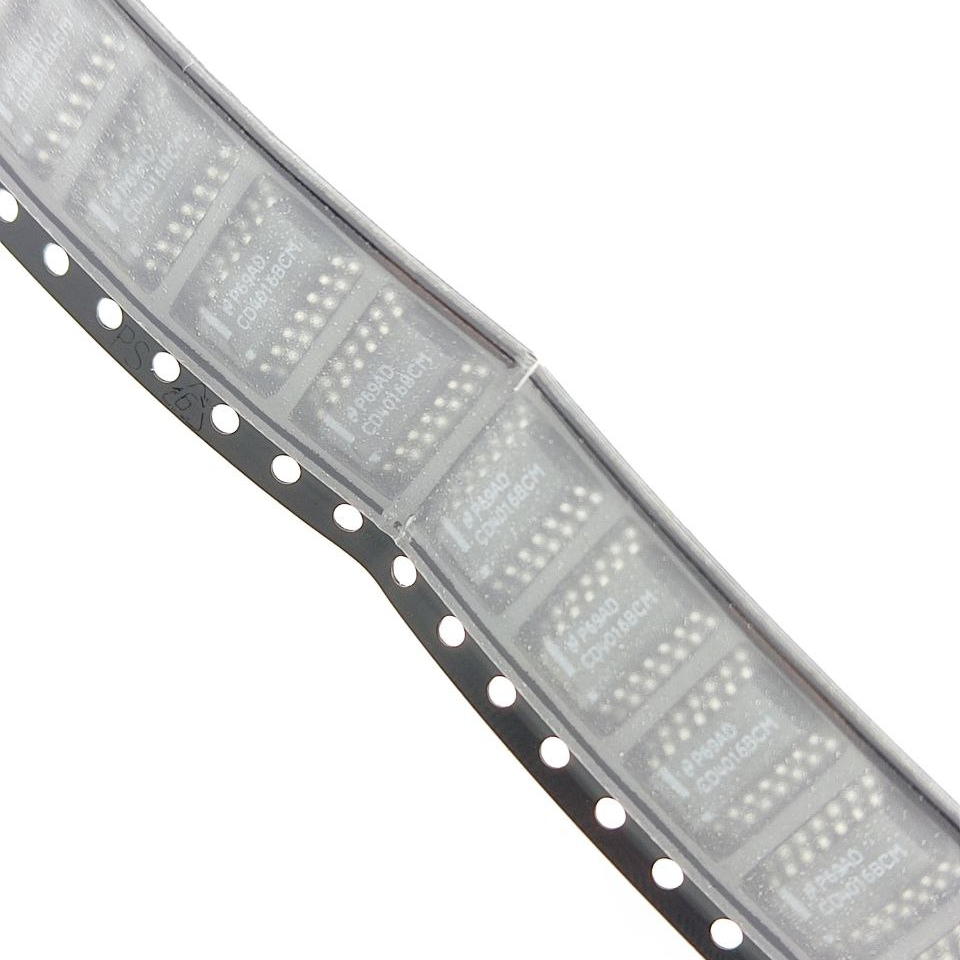

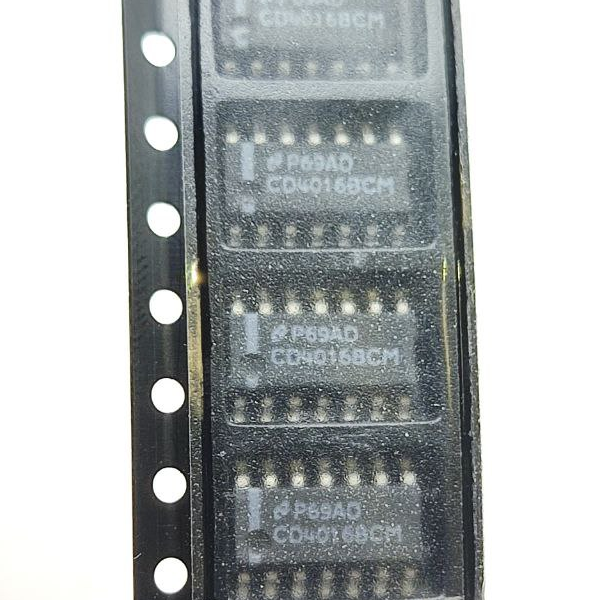

📦 Мікросхема CD4016BCM SO14
Мікросхема CD4016BCM є універсальним рішенням для комутації аналогових та цифрових сигналів у сучасній електроніці. Завдяки високій швидкодії, низькому енергоспоживанню та широкому діапазону живлення вона підходить для використання у вимірювальній техніці, аудіосистемах, системах керування та інших електронних пристроях.
