Код: 24482

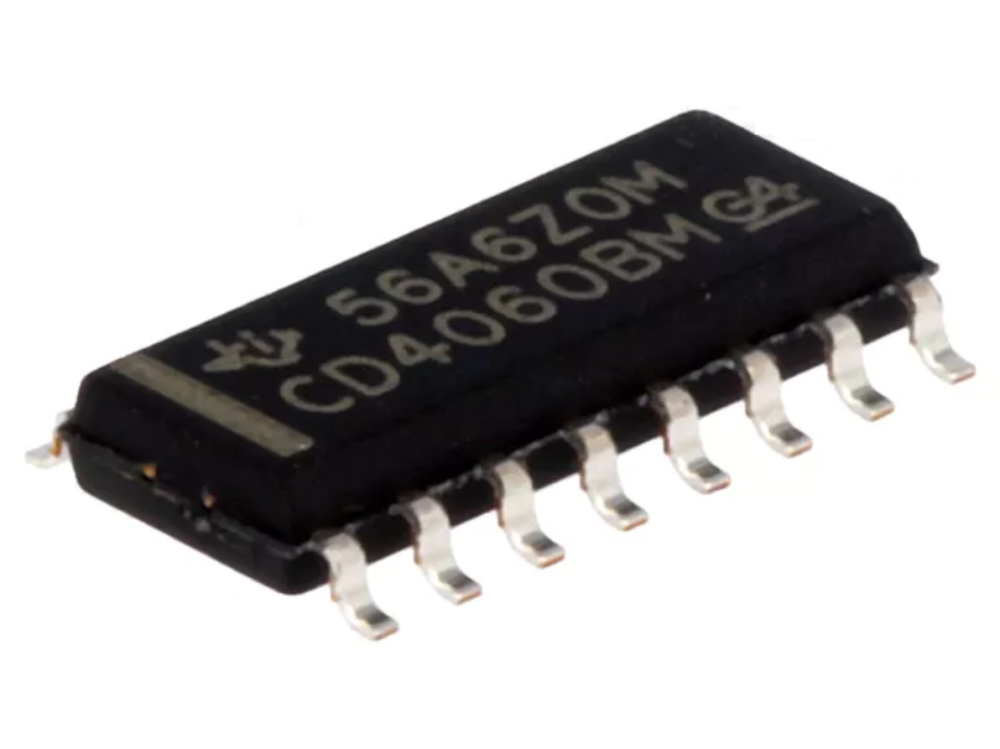

Мікросхема CD4060BM логіки SO16
Ціна за 1 шт.
10.20
грн
В
наявності 30
шт.
Оптом і в роздріб
Оптові ціни
Опис
Мікросхема CD4060BM логіки SO16
Мікросхема CD4060BM — це CMOS-логічна мікросхема серії 4000B, яка поєднує в одному корпусі 14-розрядний бінарний лічильник, дільник частоти та генератор тактових імпульсів. Завдяки широкому діапазону напруги живлення від 3 до 18 В та високій стабільності роботи вона широко використовується в таймерах, генераторах, цифрових дільниках частоти, системах синхронізації та керування. Корпус SO16 дозволяє застосовувати мікросхему в компактних сучасних SMD-пристроях.
Особливості
🔹 14-розрядний бінарний лічильник з дільником частоти.
🔹 Вбудований генератор тактових імпульсів.
🔹 Широкий діапазон напруги живлення 3…18 В.
🔹 Асинхронний вхід скидання лічильника.
🔹 CMOS-технологія з низьким енергоспоживанням.
🔹 Висока стабільність роботи в широкому температурному діапазоні.
🔹 Підтримка високої частоти рахунку до 12 МГц.
🔹 Сумісність із логікою серії CD4000.
🔹 Можливість формування генератора на зовнішніх RC-компонентах.
🔹 Підходить для створення таймерів, генераторів та подільників частоти.
Переваги
✔ Поєднання генератора та лічильника в одному корпусі.
✔ Можливість отримання великої кількості дільників частоти.
✔ Дуже низьке енергоспоживання CMOS.
✔ Працює у широкому діапазоні напруг живлення.
✔ Висока стабільність параметрів.
✔ Компактний корпус SO16 для SMD монтажу.
Застосування
✅ Генератори тактових сигналів.
✅ Таймери та часові реле.
✅ Подільники частоти.
✅ Системи цифрового керування.
✅ Синхронізація цифрових схем.
✅ Формувачі імпульсів та генератори затримок.
Опис інтерфейсів
🔸 1 — Q12: вихід дільника (2¹²)
🔸 2 — Q13: вихід дільника (2¹³)
🔸 3 — Q14: вихід дільника (2¹⁴)
🔸 4 — Q6: вихід дільника (2⁶)
🔸 5 — Q5: вихід дільника (2⁵)
🔸 6 — Q7: вихід дільника (2⁷)
🔸 7 — Q4: вихід дільника (2⁴)
🔸 8 — VSS: загальний провід (GND)
🔸 9 — OSC OUT: вихід генератора
🔸 10 — OSC R: резистор генератора
🔸 11 — OSC IN: вхід генератора
🔸 12 — RESET: асинхронний скидання лічильника
🔸 13 — Q9: вихід дільника (2⁹)
🔸 14 — Q8: вихід дільника (2⁸)
🔸 15 — Q10: вихід дільника (2¹⁰)
🔸 16 — VDD: напруга живлення
Інструкція до використання
1️⃣ Підключіть контакт VDD до джерела живлення (3…18 В).
2️⃣ Контакт VSS під’єднайте до загального проводу (GND).
3️⃣ Для генерації імпульсів підключіть RC-ланцюг до контактів OSC IN, OSC OUT та OSC R.
4️⃣ Скидання лічильника виконується подачею логічного рівня HIGH на вхід RESET.
5️⃣ Знімайте поділену частоту з відповідних виходів Q.
Заходи безпеки
⚠️ Не перевищуйте максимальну напругу живлення 18 В.
⚠️ Захищайте мікросхему від електростатичних розрядів.
⚠️ Дотримуйтесь правильної полярності живлення.
⚠️ Не перевищуйте допустимі струми входів і виходів.
⚠️ Використовуйте стабільні RC-компоненти для генератора.
Технічні характеристики
⚙️ Модель: CD4060BM
⚙️ Серія: 4000B
⚙️ Тип мікросхеми: бінарний лічильник / дільник частоти
⚙️ Кількість розрядів: 14
⚙️ Тип рахунку: Up
⚙️ Тип тригера: перемикання по негативному фронту
⚙️ Максимальна частота рахунку: до 12 МГц
⚙️ Наявність генератора: так
⚙️ Напруга живлення: 3…18 В
⚙️ Максимальний вихідний струм: ±1.5 мА
⚙️ Тип скидання: асинхронний
⚙️ Робоча температура: −55…+125 °C
⚙️ Корпус: SO16 (SOIC-16, 0.154")
⚙️ Монтаж: SMD
⚙️ Вага: приблизно 0.368 г
⚙️ Сімейство логіки: CD4000 CMOS
📝 Примітка: Виробник може змінювати характеристики та зовнішній вигляд без попередження.
Комплектація
📦 Мікросхема CD4060BM SO16 — 1 шт
Надійна CMOS-мікросхема, що поєднує генератор і 14-розрядний лічильник, дозволяючи будувати таймери, подільники частоти та стабільні генератори імпульсів.
Про товар
Відгуки
Характеристики
Атрибути відсутні
Відгуки покупців 0
Ми рекомендуємо:

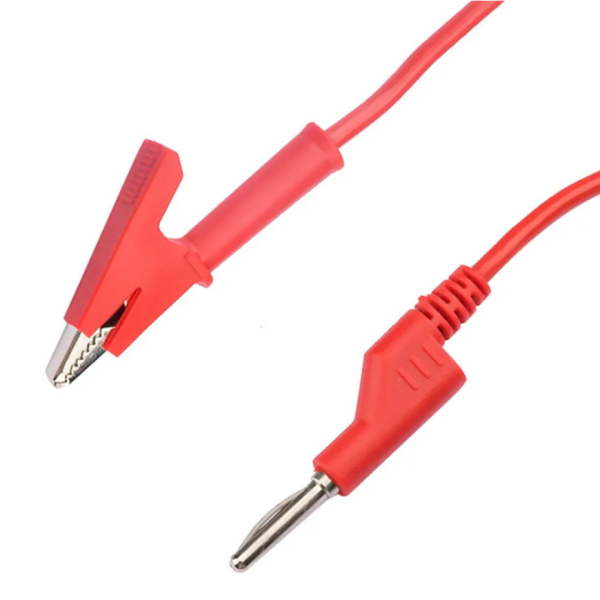

Кабель Банан 4мм - крокодил червоний 15A 0.75мм2 1...
