Мікросхема CJ78M12 I-PAK лінійний стабілізатор

Ціна за 1 шт.

6.60 грн

В
                                                                    наявності 50
                                                                    шт.

пр. Слобожанський 83/3
                                                                            (50 шт).

Оптом і в роздріб

Оптові ціни

Способи оплати Умови повернення Графік роботи

Опис

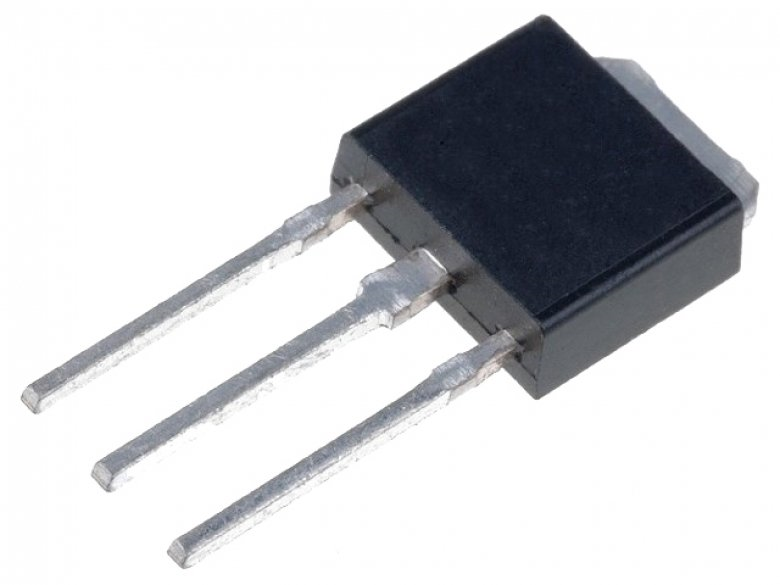

Мікросхема CJ78M12 I-PAK лінійний стабілізатор

CJ78M12 I-PAK — це тришаровий лінійний стабілізатор постійної напруги з максимальною вихідною напругою 12 В та вихідним струмом до 0,5 А. Забезпечує стабільну напругу при зміні вхідного джерела та навантаження, підходить для живлення малопотужних електронних схем і пристроїв.

Особливості:

🔹 Вихідна напруга Vo: 12 В
🔹 Максимальний вихідний струм IOM: 0,5 А
🔹 Низький рівень шуму на виході: VN ≈ 75 μВ
🔹 Високе придушення пульсацій: RR = 55–80 дБ
🔹 Мінімальна розбіжність навантаження та лінії
🔹 Компактний корпус I-PAK (TO-251-3L)

Переваги:

✔ Стабільна напруга навіть при зміні вхідного напруги та навантаження
✔ Низький рівень шуму і високий коефіцієнт придушення пульсацій
✔ Простота інтеграції в схеми живлення 12 В
✔ Надійність роботи в широкому діапазоні температур

Застосування:

✅ Живлення аналогових і цифрових схем
✅ Мікроконтролери, датчики, периферійні пристрої
✅ Невеликі електронні пристрої і модулі живлення
✅ Лабораторні джерела живлення та DIY-проекти

Опис інтерфейсів:

🔸 Вхід (Vi) — підключення джерела постійної напруги 14,5–35 В
🔸 Вихід (Vo) — стабілізована напруга 12 В
🔸 Земля (GND) — спільний потенціал

Інструкція до використання:

1️⃣ Підключіть вхід Vi до джерела живлення (не перевищувати 35 В).
2️⃣ Підключіть GND до загального потенціалу схеми.
3️⃣ Підключіть споживач до виходу Vo.
4️⃣ За потреби додайте конденсатори Ci = 0,33 μФ на вході та Co = 0,1 μФ на виході для стабільності.
5️⃣ Уникайте перегріву корпусу; при нагріванні використовуйте теплоотвод.

Заходи безпеки:

⚠️ Не перевищуйте максимально допустиму вхідну напругу (35 В).
⚠️ Використовуйте при температурі від 0 до +125 ℃ для нормальної роботи.
⚠️ Уникайте короткого замикання на виході.

Технічні характеристики:

⚙️ Вхідна напруга Vi: до 35 В
⚙️ Вихідна напруга Vo: 12 В (11,4–12,6 В при 0–125 ℃)
⚙️ Вихідний струм IOM: до 0,5 А
⚙️ Номінальна потужність: PD = 1,25 Вт (Ta=25 ℃), до 15 Вт (Tc=25 ℃)
⚙️ Регулювання навантаження ΔVo: 10–240 мВ
⚙️ Регулювання по лінії ΔVo: 3–100 мВ
⚙️ Споживаний струм Iq: 4,6–6 мА
⚙️ Зміна споживаного струму ΔIq: 0,5–0,8 мА
⚙️ Шум на виході VN: 75 μВ
⚙️ Придушення пульсацій RR: 55–80 дБ
⚙️ Напруга прориву Vd: 2 В при Io=350 мА
⚙️ Струм короткого замикання Isc: 240 мА
⚙️ Піковий струм Ipk: 0,7 А
⚙️ Робочий температурний діапазон: 0–+125 ℃
⚙️ Температура зберігання: -65–+150 ℃

Примітка: Виробник може змінювати характеристики та зовнішній вигляд без попередження.

Комплектація:

📦 Мікросхема CJ78M12 I-PAK

Мікросхема CJ78M12 I-PAK ідеально підходить для малопотужних схем з потребою стабілізованої напруги 12 В. Забезпечує надійну роботу при зміні струму та напруги, має низький рівень шуму та простий монтаж у будь-якій електронній схемі.
