Код: 24479

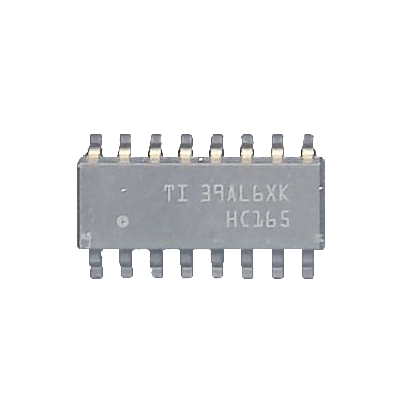

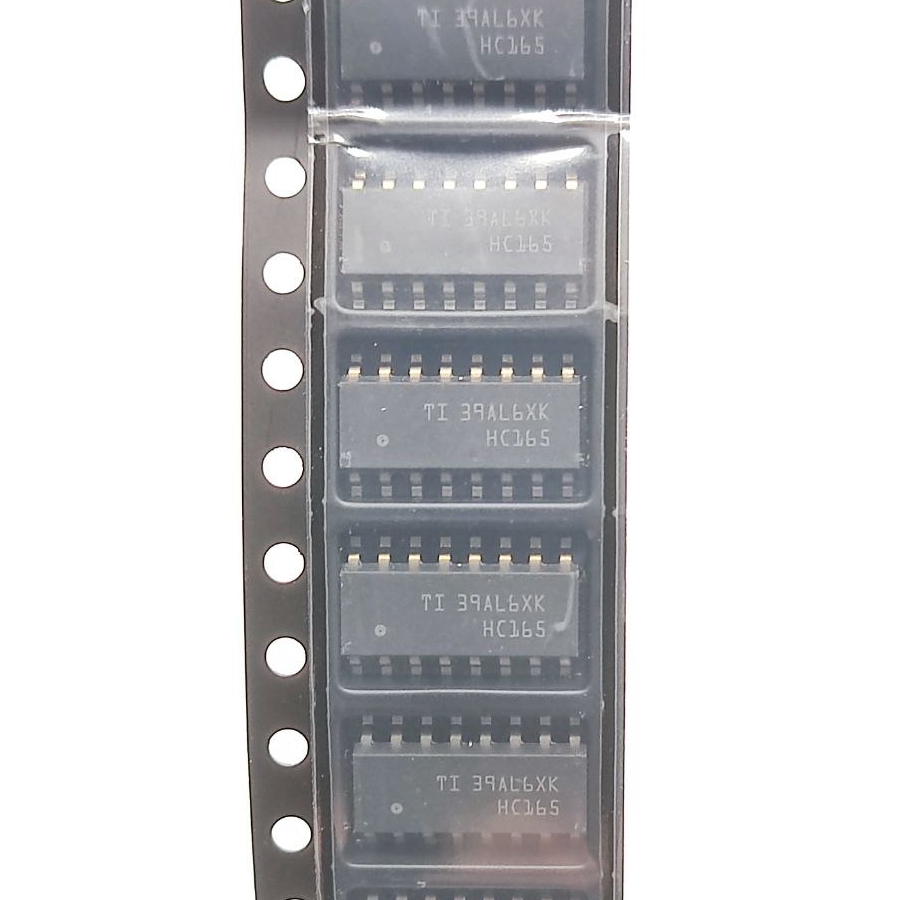

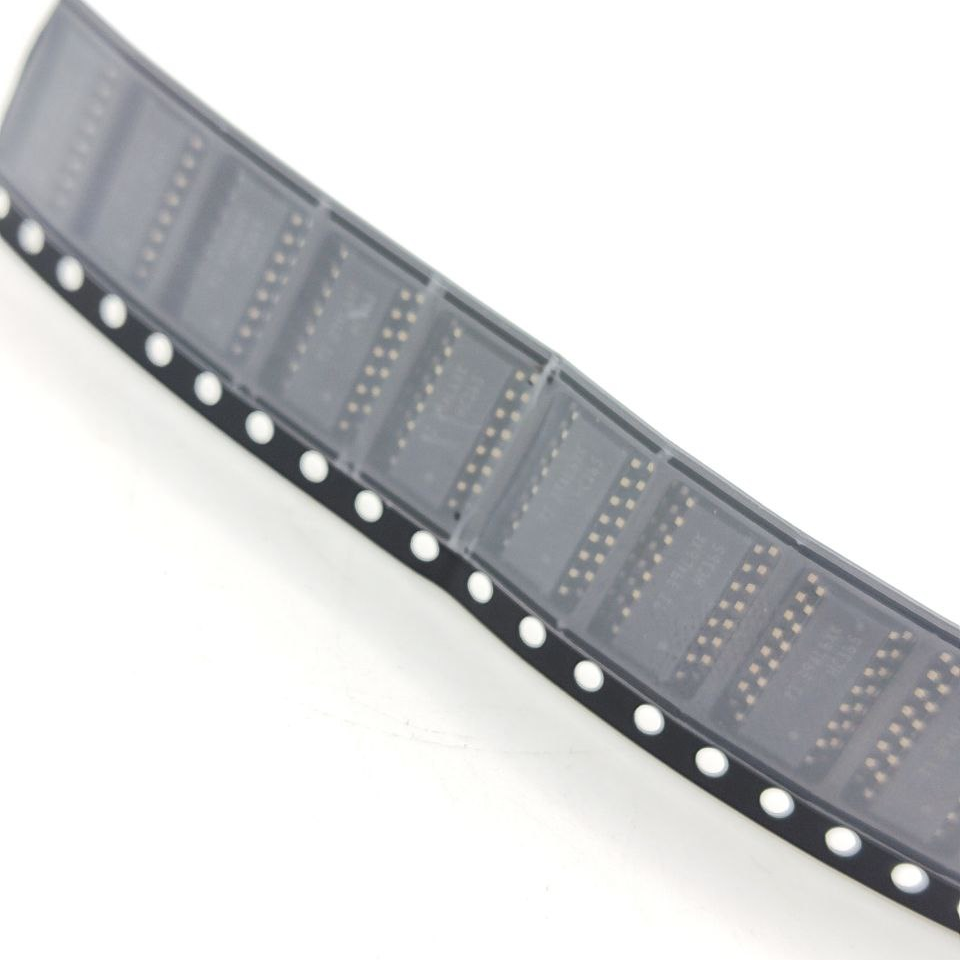

Мікросхема SN74HC165DR сдвиговий регістр SO16
Ціна за 1 шт.
7.70
грн
В
наявності 0
шт.
Оптом і в роздріб
Товара нема в наявності
Опис
Мікросхема SN74HC165DR сдвиговий регістр SO16
Мікросхема SN74HC165DR — це високошвидкісний 8-бітний паралельний-вхідний / послідовний-вихідний зсувний регістр, призначений для розширення кількості входів у цифрових системах. Підтримує асинхронне паралельне завантаження, синхронне послідовне введення, два комплементарних виходи та TTL/CMOS-сумісні рівні логіки. Завдяки високій швидкодії та низькому енергоспоживанню ця мікросхема широко застосовується у промисловій електроніці, мікроконтролерних проєктах та системах вводу.
Особливості
🔹 8-бітний зсувний регістр із паралельним завантаженням та послідовним виводом.
🔹 Асинхронне паралельне завантаження (PL = LOW).
🔹 Синхронний послідовний вхід (DS).
🔹 Два комплементарні послідовні виходи: Q7 та Q7.
🔹 Паралельні входи D0–D7 з прямим асинхронним занесенням у регістр.
🔹 Тактування здійснюється по фронту LOW → HIGH на вході CP.
🔹 Вхід CE дозволяє блокувати такт (HIGH = заблоковано).
🔹 Сумісність із JEDEC стандартом 7A.
🔹 Вхідні рівні:
• 74HC165 — CMOS
• 74HCT165 — TTL
🔹 Захист входів від перевищення напруги завдяки клемним діодам.
🔹 Високий рівень ESD-захисту: >2000 В HBM.
🔹 Робочий температурний діапазон: −40 °C … +85 °C / +125 °C.
🔹 Корпус SO16 — компактний і зручний для монтажу.
Переваги
✔ Підтримка як паралельного, так і послідовного введення даних.
✔ Два комплементарні виходи для гнучкого використання.
✔ Легке нарощування кількості входів у мікроконтролерних системах.
✔ Захищені входи, що дозволяє працювати з різними рівнями сигналів.
✔ Підтримка як CMOS, так і TTL логіки залежно від варіанту.
✔ Висока стійкість до статики та електронних перешкод.
✔ Ідеально підходить для Arduino, STM32, ESP32 та інших MCU.
✔ Низьке енергоспоживання і висока швидкодія.
Застосування
✅ Розширення кількості цифрових входів мікроконтролерів.
✅ Кнопкові клавіатури, матричні панелі керування.
✅ Логічні та цифрові системи обробки даних.
✅ Промислові контролери та автоматика.
✅ Перетворення великої кількості паралельних сигналів у послідовний потік.
✅ Вимірювальні та діагностичні електронні системи.
Опис інтерфейсів
🔸 PL (Pin 1) — асинхронне паралельне завантаження (активний LOW).
🔸 CP (Pin 2) — тактовий вхід, реагує на фронт LOW → HIGH.
🔸 D0–D7 (Pins 3, 4, 5, 6, 11, 12, 13, 14) — паралельні входи даних.
🔸 Q7 (Pin 7) — комплементарний вихід останнього біта.
🔸 Q7 (Pin 9) — основний серійний вихід останнього біта.
🔸 DS (Pin 10) — серійний вхід даних.
🔸 CE (Pin 15) — дозвол тактування (LOW = увімкнено).
🔸 GND (Pin 8) — земля.
🔸 VCC (Pin 16) — живлення 2–6 В (типово 5 В).
Інструкція до використання
1️⃣ Підключіть паралельні входи D0–D7 до джерел цифрових сигналів.
2️⃣ Встановіть PL у LOW, щоб завантажити дані асинхронно в регістр.
3️⃣ Встановіть PL у HIGH для переходу в послідовний режим.
4️⃣ Подайте дані на DS при потребі послідовного введення.
5️⃣ Тактуйте вхід CP фронтом LOW → HIGH для зсуву даних.
6️⃣ Якщо необхідно зупинити роботу — встановіть CE у HIGH.
7️⃣ Зчитуйте вихід через Q7 або інверсний Q7.
8️⃣ Дотримуйтесь допустимих рівнів напруги та часу встановлення сигналів.
Заходи безпеки
⚠️ Не подавайте напругу на входи, що перевищує VCC.
⚠️ Уникайте електростатичних розрядів — рівень ESD >2000 В, але надмірні розряди небажані.
⚠️ Забезпечуйте стабільне живлення та правильне заземлення GND.
⚠️ Не допускайте коротких замикань на виходах.
⚠️ Дотримуйтесь температурних умов експлуатації.
Технічні характеристики
⚙️ Модель: SN74HC165DR / 74HCT165 (варіант)
⚙️ Тип: 8-бітний паралельний-вхідний / послідовний-вихідний зсувний регістр
⚙️ Паралельне завантаження: асинхронне (PL LOW)
⚙️ Послідовний ввід: DS
⚙️ Послідовний вивід: Q7, Q7
⚙️ Логічні рівні: CMOS (HC), TTL (HCT)
⚙️ Тактування: LOW → HIGH на вході CP
⚙️ Вхід CE: LOW — робота, HIGH — блокування
⚙️ Захист ESD: >2000 В HBM, >200 В MM
⚙️ Температура роботи: −40…+85 °C / −40…+125 °C
⚙️ Напруга живлення: 2…6 В (типово 5 В)
⚙️ Корпус: SO16
⚙️ Призначення: розширення входів, цифрові системи, промислові контролери
📝 Примітка: Виробник може змінювати характеристики та зовнішній вигляд без попередження.
Комплектація
📦 Мікросхема SN74HC165DR
Мікросхема SN74HC165DR є надійним, швидким і універсальним рішенням для перетворення паралельних сигналів у послідовний потік, що дозволяє значно розширити можливості цифрових систем і мікроконтролерних проєктів.
Про товар
Відгуки
Характеристики
Атрибути відсутні
Відгуки покупців 0
Ми рекомендуємо:
Тестер TC66 USB, micro-USB, type-C, кольоровий дис...
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
890.00 грн
Конденсатор плівковий 7.2nF 1.6kV SMP1A
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
3.60 грн
Вилка без заземления MONO ELECTRIC White
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
40.10 грн
Датчик руху Z-LIGHT ZL8025 (день-ніч) IP44 6A біли...
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
244.30 грн
Зарядний пристрій M4-0520M 5V 2000mA
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
111.30 грн
Нещодавно переглянули:
Стрижні клейові 7мм набір 12шт по 10см
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
64.10 грн
Кабель USB 2.0 (AM/Miсro 5 pin) 1,0м, чорний (ткан...
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
66.80 грн
Акумулятор Panasonic P102 3.6V 300mAh для радіотел...
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
112.30 грн
Конденсатор електролітичний 33uF 63V 6.3x12mm HY
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
2.60 грн
Конденсатор електролітичний 330uF 200V 18x35mm Eli...
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
57.00 грн
Батарейка CR2032 Lithium 3V, 2 вивода для вертикал...
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
13.40 грн
Вольтметр цифровий DC 4.5-30V, зелена індикація
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
98.20 грн
Подовжувач Viko 3 гнізда 5 метрів з/заз з кнопкою...
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
443.90 грн
Конденсатор електролітичний 100uF 400V 18x36mm Hit...
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
55.40 грн
Тумблер SMTS-103-2C3 (ON-OFF-ON) 3pin 1,5A 250VAC
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
28.60 грн
Накінечник на дріт E1510 перетин 1,5 мм L = 10 мм...
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
0.50 грн
18-0156 Лампа ELM Led B60 5W PA10 E14 4000 3 шт
нет в наличии
Есть доставка
нет в наличии
Цена за 0 шт.
0.00 грн
Радіоконструктор Електронний запобіжник К282
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
121.00 грн
Лупа ручна з підсвічуванням 90мм, x2,5
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
121.80 грн
Свердло багатоступінчате 4-20 мм, із шестигранним...
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
226.10 грн
Клейовий пістолет СИЛА електричний 11мм 60вт
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
183.20 грн
Акумулятор Westinghouse Li-ion ICR18650, 3.7V, 300...
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
276.70 грн
Термостат KSD301AM-180-OR2-C з кнопкою (норм. замк...
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
24.50 грн
Линейка 220V Магистральная 100см BRIGHT (6000K) CW
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
115.70 грн
Литий-полимерный аккумулятор 8*20*30mm (Li-ion 3.7...
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
146.50 грн
Припій Cynel з флюсом 100гр 1мм Sn62Pb36Ag2 з сріб...
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
349.60 грн
Конденсатор танталовый 22uF 35V D (TAJD226K035RNJ)
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
26.70 грн
Акумулятор RABLEX Li-ion 18650 2200mAh (жовтий)
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
136.10 грн
Індикатор напруги YATO контрольний LCD цифровий 12...
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
146.40 грн

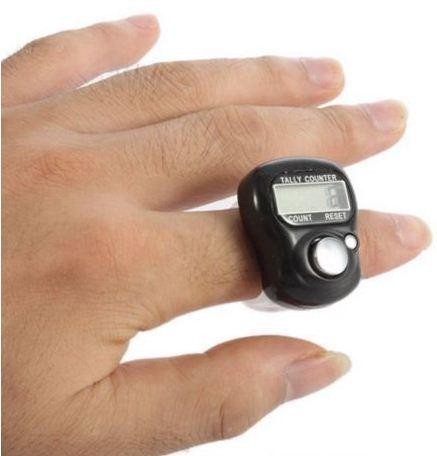

Лічильник на палець електронний Tally counter SHX5...
