Код: 24486
Мікросхема TL084CDR SO14
Ціна за 1 шт.
10.00
грн
В
наявності 50
шт.
Оптом і в роздріб
Оптові ціни
Опис

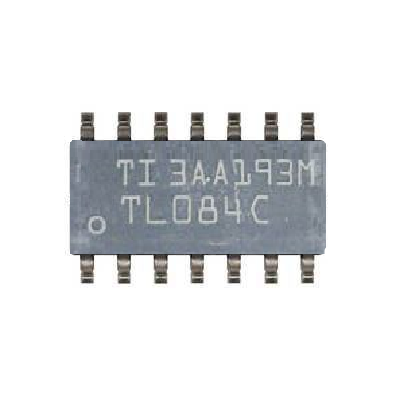

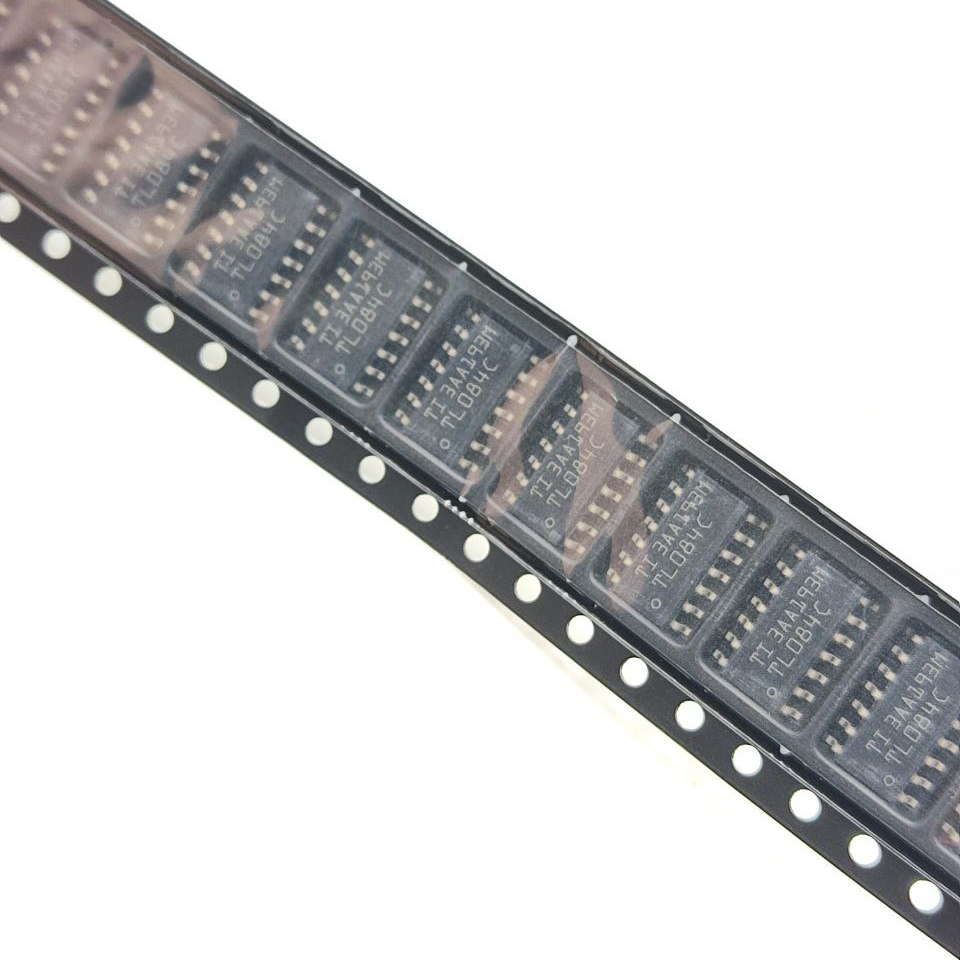

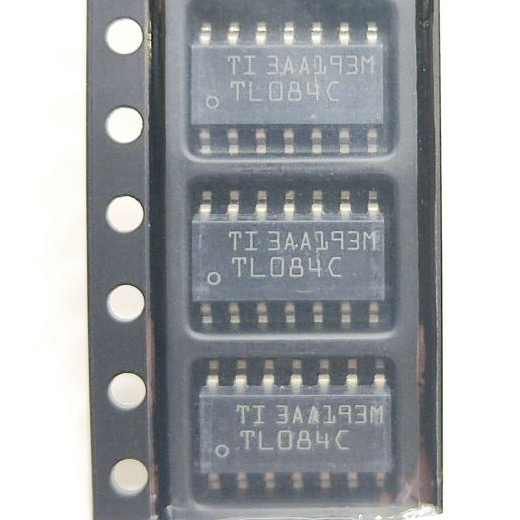

Мікросхема TL084CDR SO14
Мікросхема TL084CDR — це високоякісний чотириканальний операційний підсилювач загального призначення, побудований за технологією JFET-входів. Пристрій призначений для роботи у широкому діапазоні аналогових схем, де потрібні високий коефіцієнт підсилення, низький рівень шуму та велика швидкість наростання сигналу. Завдяки чотирьом незалежним операційним підсилювачам у одному корпусі SO14 мікросхема дозволяє створювати компактні та ефективні аналогові вузли. TL084 широко використовується у підсилювачах сигналу, активних фільтрах, генераторах, вимірювальній апаратурі, аудіотехніці та різних електронних пристроях.
Особливості:
🔹 Чотири незалежних операційних підсилювачі в одному корпусі.
🔹 JFET-вхідна структура з високим вхідним опором.
🔹 Низький рівень власного шуму.
🔹 Висока швидкість наростання вихідного сигналу.
🔹 Широкий діапазон напруги живлення.
🔹 Низьке споживання струму.
🔹 Підходить для аудіо- та вимірювальних схем.
🔹 Сумісність із великою кількістю аналогових електронних застосувань.
Переваги:
✔ Високий коефіцієнт підсилення сигналу.
✔ Низький рівень шуму та спотворень.
✔ Чотири підсилювачі в одному компактному корпусі.
✔ Стабільна робота у широкому температурному діапазоні.
✔ Підходить для широкого спектру аналогових схем.
Застосування:
✅ Аудіопідсилювачі та попередні підсилювачі.
✅ Активні фільтри та генератори сигналів.
✅ Аналогові обчислювальні схеми.
✅ Вимірювальні та сенсорні пристрої.
✅ Підсилювачі сигналів датчиків.
Опис інтерфейсів:
🔸 1OUT (пін 1) — вихід першого операційного підсилювача.
🔸 1IN− (пін 2) — інвертуючий вхід першого підсилювача.
🔸 1IN+ (пін 3) — неінвертуючий вхід першого підсилювача.
🔸 VCC+ (пін 4) — позитивне живлення мікросхеми.
🔸 2IN+ (пін 5) — неінвертуючий вхід другого підсилювача.
🔸 2IN− (пін 6) — інвертуючий вхід другого підсилювача.
🔸 2OUT (пін 7) — вихід другого операційного підсилювача.
🔸 3OUT (пін 8) — вихід третього операційного підсилювача.
🔸 3IN− (пін 9) — інвертуючий вхід третього підсилювача.
🔸 3IN+ (пін 10) — неінвертуючий вхід третього підсилювача.
🔸 VCC− (пін 11) — негативне живлення або загальний провід.
🔸 4IN+ (пін 12) — неінвертуючий вхід четвертого підсилювача.
🔸 4IN− (пін 13) — інвертуючий вхід четвертого підсилювача.
🔸 4OUT (пін 14) — вихід четвертого операційного підсилювача.
Інструкція до використання:
1️⃣ Підключіть живлення до виводів VCC+ та VCC−.
2️⃣ Подайте вхідний сигнал на інвертуючий або неінвертуючий вхід відповідного підсилювача.
3️⃣ Використовуйте зовнішні резистори та інші компоненти для формування необхідного коефіцієнта підсилення.
4️⃣ Знімайте підсилений сигнал з виходу відповідного каналу.
5️⃣ Дотримуйтесь допустимих параметрів живлення та температури.
Заходи безпеки:
⚠️ Не перевищуйте максимально допустиму напругу живлення.
⚠️ Уникайте короткого замикання виходів.
⚠️ Захищайте мікросхему від статичної електрики (ESD).
⚠️ Використовуйте стабільне джерело живлення.
⚠️ Забезпечте належне охолодження при використанні у потужних схемах.
Технічні характеристики:
⚙️ Модель: TL084CDR
⚙️ Тип мікросхеми: операційний підсилювач (OpAmp)
⚙️ Тип підсилювача: загального призначення
⚙️ Кількість каналів: 4
⚙️ Напруга живлення: 7…36 В
⚙️ Споживаний струм: 1.4 мА
⚙️ Частота одиничного підсилення: 3 МГц
⚙️ Швидкість наростання сигналу: 13 В/мкс
⚙️ Рівень шуму: 18 нВ/√Гц
⚙️ Rail-to-Rail: по входу до V+
⚙️ Робоча температура: −40…+125 °C
⚙️ Тип корпусу: SO14
⚙️ Монтаж: SMD
📝 Примітка: Виробник може змінювати характеристики та зовнішній вигляд без попередження.
Комплектація:
📦 Мікросхема TL084CDR SO14
Мікросхема TL084CDR є універсальним чотириканальним операційним підсилювачем, який поєднує високу швидкодію, низький рівень шуму та широкий діапазон живлення, що робить її оптимальним рішенням для різноманітних аналогових електронних схем.
