Код: 24490

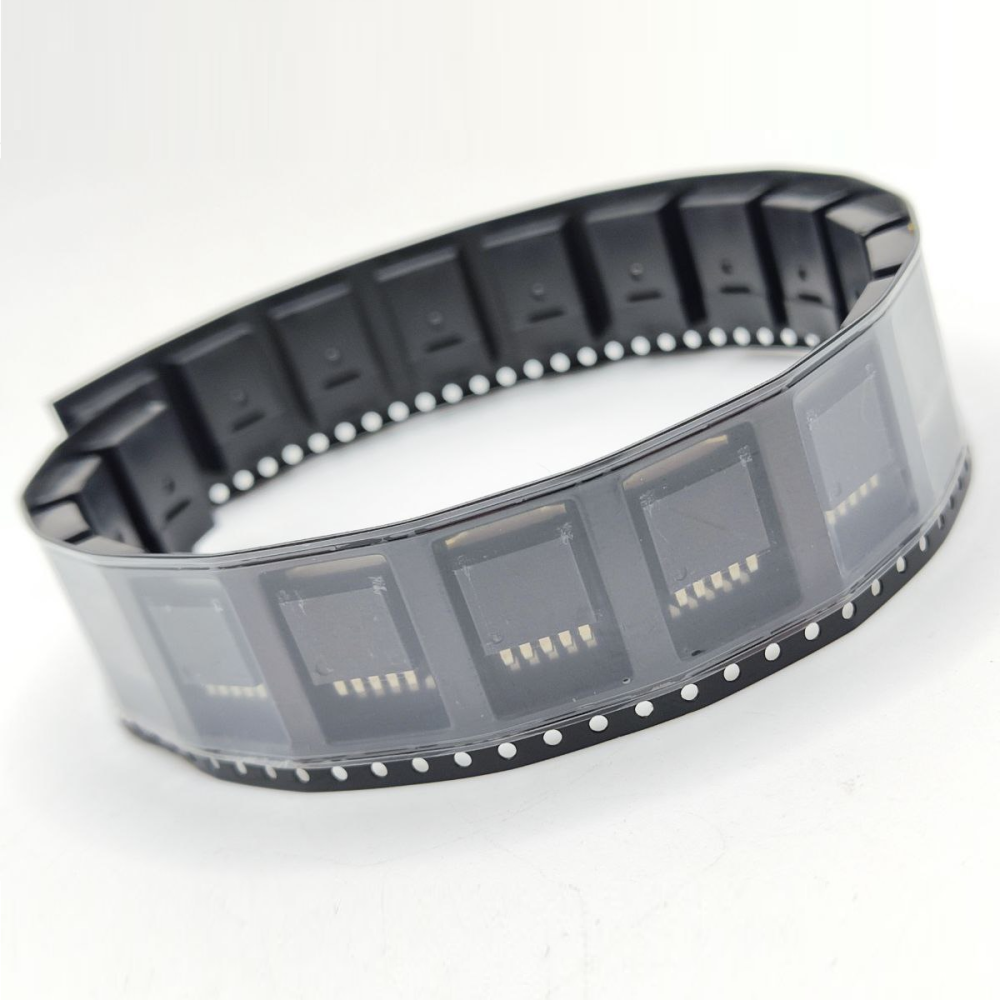

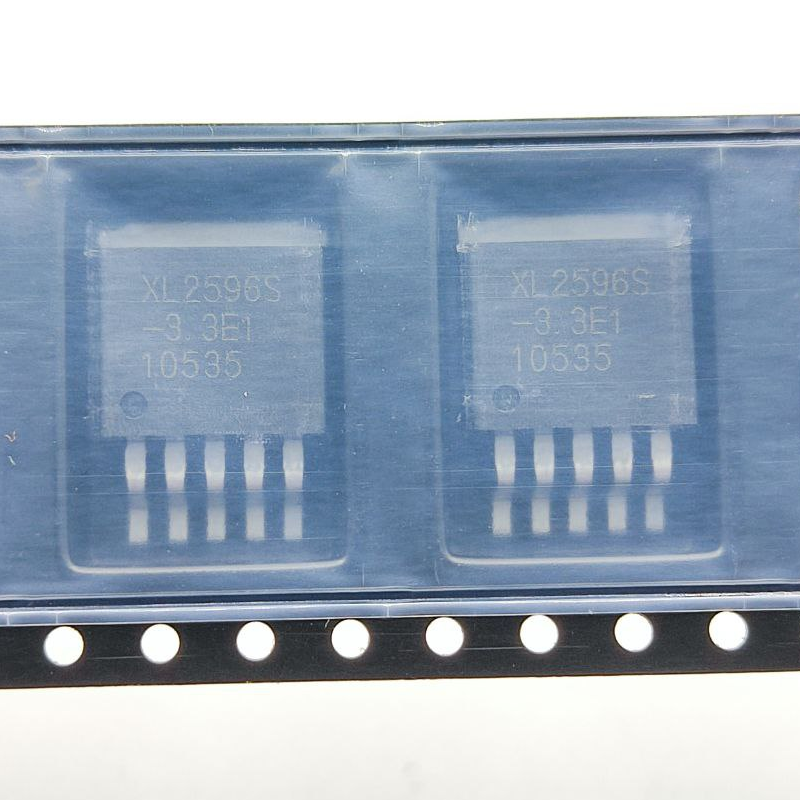

Мікросхема XL2596S-3.3E1 TO263-5
Ціна за 1 шт.
22.50
грн
В
наявності 20
шт.
Оптом і в роздріб
Оптові ціни
Опис
Мікросхема XL2596S-3.3E1 TO263-5
Мікросхема XL2596S-3.3E1 TO263-5 — це імпульсний понижувальний DC/DC перетворювач (Buck-конвертер) з фіксованою вихідною напругою 3.3 В, призначений для ефективного перетворення більш високої вхідної напруги у стабілізоване живлення. Мікросхема здатна працювати з вхідною напругою до 40 В та забезпечує вихідний струм до 3 А. Завдяки високому ККД та імпульсному принципу роботи XL2596S широко застосовується у джерелах живлення, автомобільній електроніці, зарядних пристроях, промисловій автоматиці та інших електронних пристроях, де потрібне стабільне живлення 3.3 В. Корпус TO263-5 (D2PAK) забезпечує ефективне відведення тепла та зручний монтаж на друкованих платах.
Особливості:
🔹 Імпульсний понижувальний DC/DC перетворювач (Buck).
🔹 Фіксована стабілізована вихідна напруга 3.3 В.
🔹 Максимальний вихідний струм до 3 А.
🔹 Широкий діапазон вхідної напруги до 40 В.
🔹 Висока ефективність перетворення у порівнянні з лінійними стабілізаторами.
🔹 Робоча частота перетворення 150 кГц.
🔹 Вбудований силовий ключ у структурі мікросхеми.
🔹 Захист від перегріву та перевантаження по струму.
🔹 Стабільна робота у широкому температурному діапазоні.
🔹 Підходить для створення компактних імпульсних джерел живлення.
🔹 Значно менше тепловиділення у порівнянні з лінійними стабілізаторами типу 7805.
🔹 Корпус TO263-5 забезпечує ефективне тепловідведення.
Переваги:
✔ Високий ККД імпульсного перетворення.
✔ Можливість роботи з широким діапазоном вхідної напруги.
✔ Високий вихідний струм до 3 А.
✔ Менше нагрівання порівняно з лінійними стабілізаторами.
✔ Простота застосування у схемах живлення.
Застосування:
✅ Імпульсні джерела живлення.
✅ Живлення мікроконтролерів та цифрової електроніки.
✅ Автомобільна електроніка.
✅ Пониження напруги у DC системах.
✅ Зарядні пристрої та модулі живлення.
Опис інтерфейсів:
🔸 Pin 1 — VIN (вхід живлення 4.5–40 В).
🔸 Pin 2 — Output Switch (вихід внутрішнього силового ключа для дроселя).
🔸 Pin 3 — GND (земля).
🔸 Pin 4 — Feedback (зворотний зв’язок стабілізації напруги).
🔸 Pin 5 — ON/OFF (керування увімкненням/вимкненням перетворювача).
Інструкція до використання:
1️⃣ Підключіть джерело живлення до входу VIN та GND.
2️⃣ Підключіть дросель між виводом Output Switch та вихідним ланцюгом.
3️⃣ Додайте діод Шотткі та вихідний конденсатор відповідно до типової схеми Buck-перетворювача.
4️⃣ Підключіть навантаження до виходу стабілізованої напруги 3.3 В.
5️⃣ Переконайтесь, що вхідна напруга та струм навантаження знаходяться у допустимих межах.
Заходи безпеки:
⚠️ Не перевищуйте максимальну вхідну напругу 40 В.
⚠️ Забезпечте достатнє охолодження при роботі з великим струмом.
⚠️ Використовуйте відповідні дроселі та діоди для імпульсних перетворювачів.
⚠️ Дотримуйтесь правильної полярності підключення живлення.
Технічні характеристики:
⚙️ Тип мікросхеми: імпульсний DC/DC понижувальний перетворювач
⚙️ Модель: XL2596S-3.3E1
⚙️ Тип виходу: фіксований
⚙️ Вихідна напруга: 3.3 В
⚙️ Вхідна напруга: 4.5…40 В
⚙️ Максимальний вихідний струм: 3 А
⚙️ Робоча частота: 150 кГц
⚙️ Тип перетворювача: Buck (понижувальний)
⚙️ Корпус: TO263-5 (D2PAK)
⚙️ Робоча температура: −40…+85 °C
📝 Примітка: Виробник може змінювати характеристики та зовнішній вигляд без попередження.
Комплектація:
📦 Мікросхема XL2596S-3.3E1 TO263-5
Імпульсний стабілізатор XL2596S-5.0E1 є ефективним рішенням для створення компактних джерел живлення з вихідною напругою 3.3 В та струмом до 3 А. Завдяки високій ефективності, широкому діапазону вхідної напруги та надійній роботі мікросхема широко використовується у сучасній електроніці та енергетичних системах.
