Код: 24351
Модуль швидкісної зарядки USB-C PD/QC 12 В
Ціна за 1 шт.
52.30
грн
В
наявності 0
шт.
Оптом і в роздріб
Товара нема в наявності
Опис

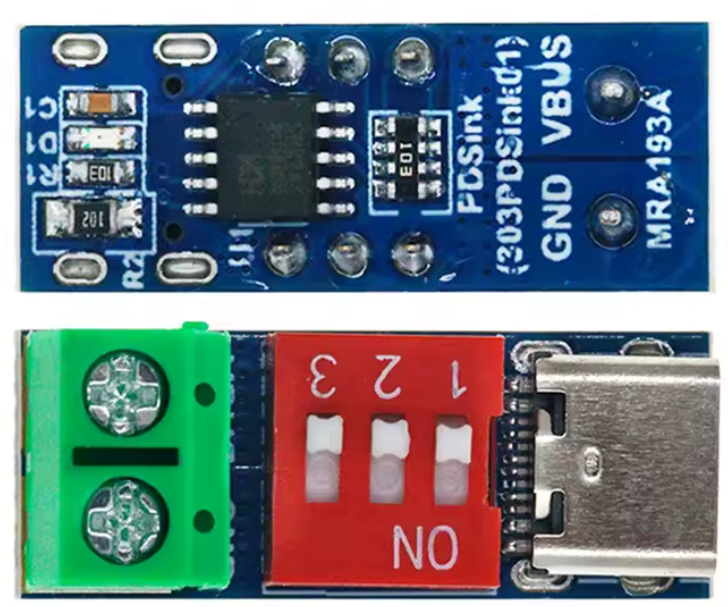

Модуль швидкісної зарядки USB-C PD/QC 12 В
Модуль швидкісної зарядки USB-C PD/QC — це плата-тригер, яка дозволяє отримувати стабільну вихідну напругу 5–20 В від зарядних пристроїв із підтримкою Power Delivery або QC. Модуль запитує необхідну напругу через трирозрядний DIP-перемикач, що робить його універсальним рішенням для живлення електронних модулів, роутерів, камер, тестових стендів, одноплатних комп’ютерів та DIY-проєктів. Підтримує максимальну потужність до 100 Вт та забезпечує захист від перенапруги й перегріву.
Особливості:
🔹 Підтримка швидкісних протоколів PD3.0 / PD2.0 / QC / BC1.2.
🔹 Регулювання вихідної напруги DIP-перемикачами: 5 В, 9 В, 12 В, 15 В, 20 В.
🔹 Максимальна вихідна потужність — до 100 Вт.
🔹 Сумісність з будь-якими зарядними пристроями USB-C PD/QC та павербанками.
🔹 Вхідна напруга — від 4 до 22 В.
🔹 Наявність захисту від перегріву та перенапруги.
🔹 Автоматичне визначення полярності USB-C (reversible plug).
🔹 Компактні розміри — 11 × 28 × 14 мм.
🔹 Зручний вихідний клемник для підключення навантаження.
Переваги:
✔ Дає можливість отримати стабільну PD/QC напругу без складних схем.
✔ Просте перемикання DIP-перемикачами (3 біти).
✔ Підходить для живлення роутерів, модемів, відеокамер, Arduino/ESP32.
✔ Компактний і легко інтегрується у будь-які конструкції.
✔ Підходить для лабораторних робіт і тестування зарядних пристроїв.
Застосування:
✅ Живлення мережевих пристроїв (роутери, ONT, камери)
✅ Портативні прилади та модулі Arduino/ESP32
✅ Лабораторні експерименти і тестування PD/QC зарядок
✅ DIY-проєкти
✅ Заміна лабораторного блока живлення у польових умовах

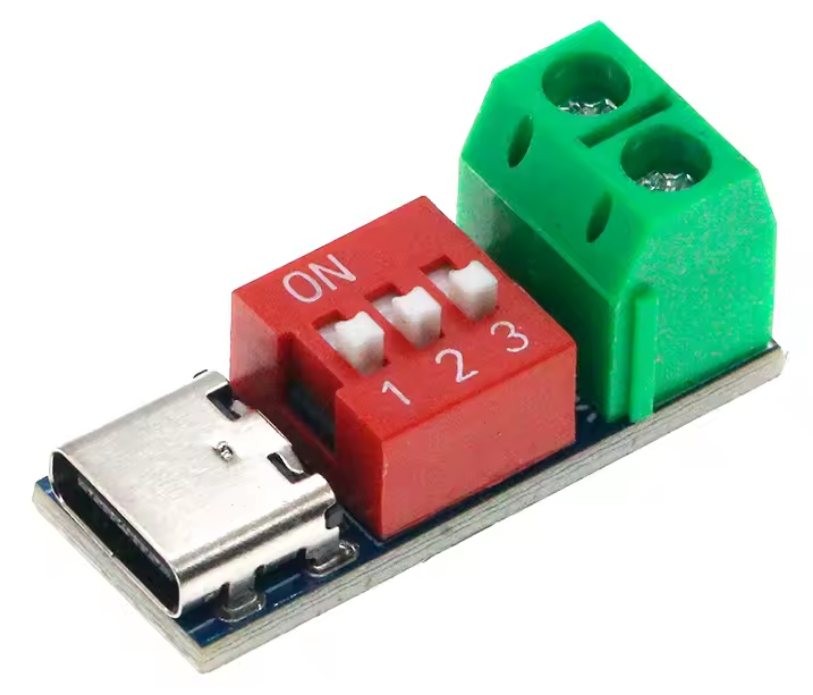

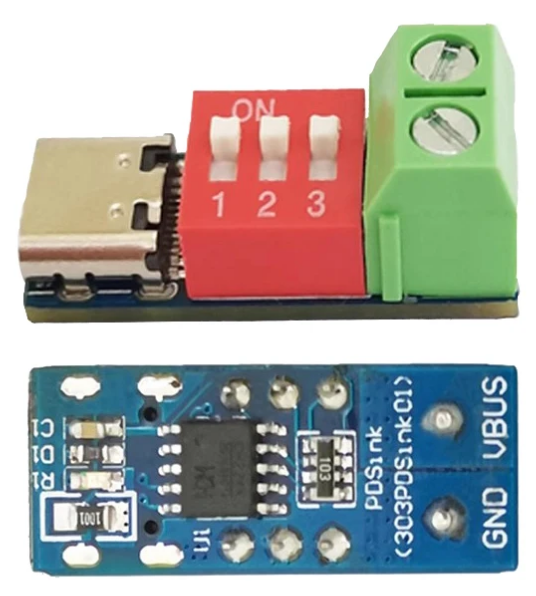

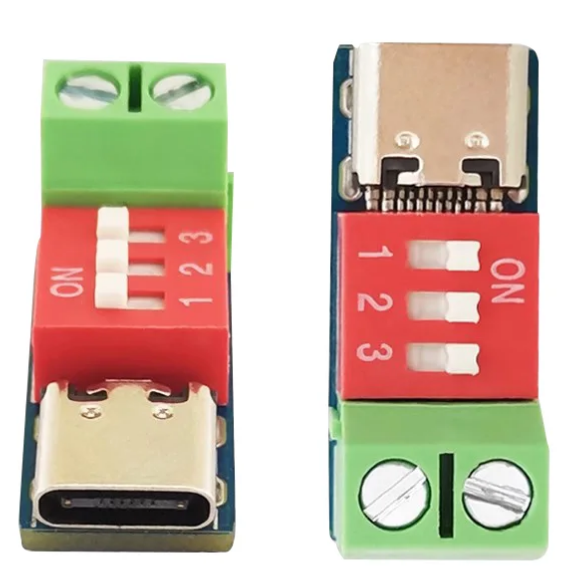

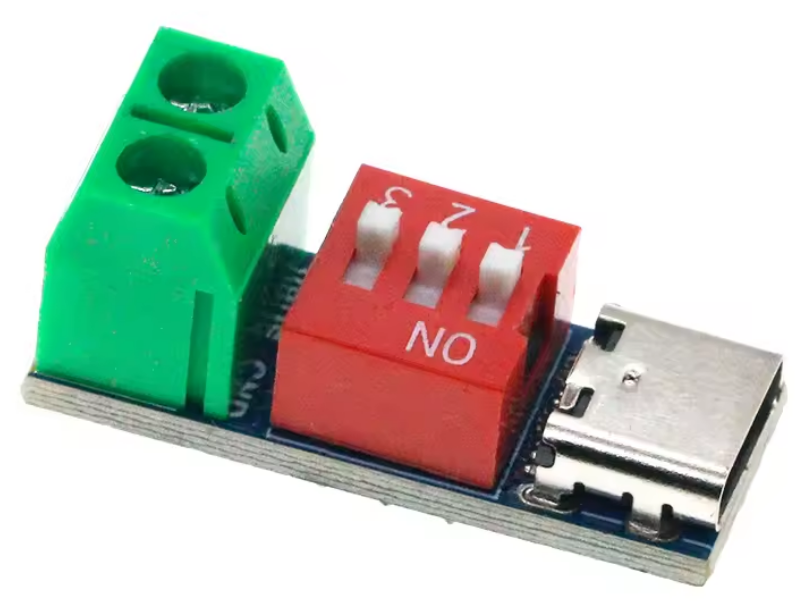

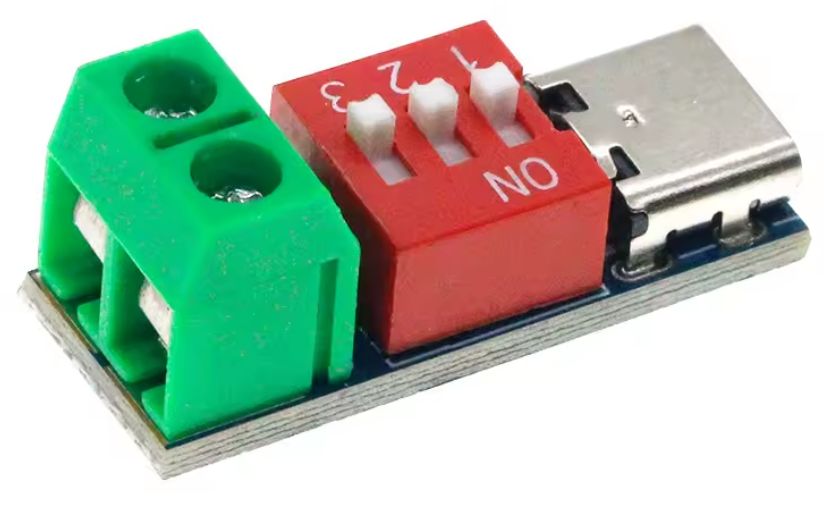

Опис інтерфейсів:
🔸 USB Type-C — вхід живлення від зарядного пристрою.
🔸 DIP-перемикач (CFG1–CFG3) — вибір робочої напруги.
🔸 Вихідний клемник — подача вибраної напруги на навантаження.
Таблиця вибору напруги (CFG1–CFG3):
(0 = перемикач вниз, 1 = перемикач вгору у бік “ON”)
| CFG1 | CFG2 | CFG3 | Запитувана напруга |
|---|---|---|---|
| 0 | 0 | 0 | 5 В |
| 1 | 1 | 1 | 9 В |
| 1 | 1 | 0 | 12 В |
| 1 | 0 | 0 | 15 В |
| 1 | 0 | 1 | 20 В |
Інструкція до використання:
1️⃣ Підключіть зарядний пристрій USB-C PD/QC до модуля.
2️⃣ Виставте DIP-перемикачі згідно таблиці:
• 0 = вниз
• 1 = вгору (у бік позначки ON)
3️⃣ Під’єднайте навантаження до вихідних клем.
4️⃣ Увімкніть зарядний пристрій.
5️⃣ Контролюйте нагрів при високій потужності.
Заходи безпеки:
⚠️ Не перевищуйте навантаження понад 100 Вт.
⚠️ Не допускайте коротких замикань на виході.
⚠️ Не перемикайте DIP-перемикачі під навантаженням.
⚠️ Не використовуйте у вологих умовах.
Технічні характеристики:
⚙️ Підтримувані протоколи: PD3.0 / PD2.0 / QC / BC1.2
⚙️ Вхідна напруга: 4–22 В
⚙️ Вихідна напруга: 5 / 9 / 12 / 15 / 20 В
⚙️ Максимальна потужність: 100 Вт
⚙️ Інтерфейс: USB Type-C
⚙️ Перемикання напруги: DIP CFG1–CFG3
⚙️ Розміри: 11 × 28 × 14 мм
📝 Примітка: Виробник може змінювати характеристики, зовнішній вигляд та маркування без попереднього повідомлення.

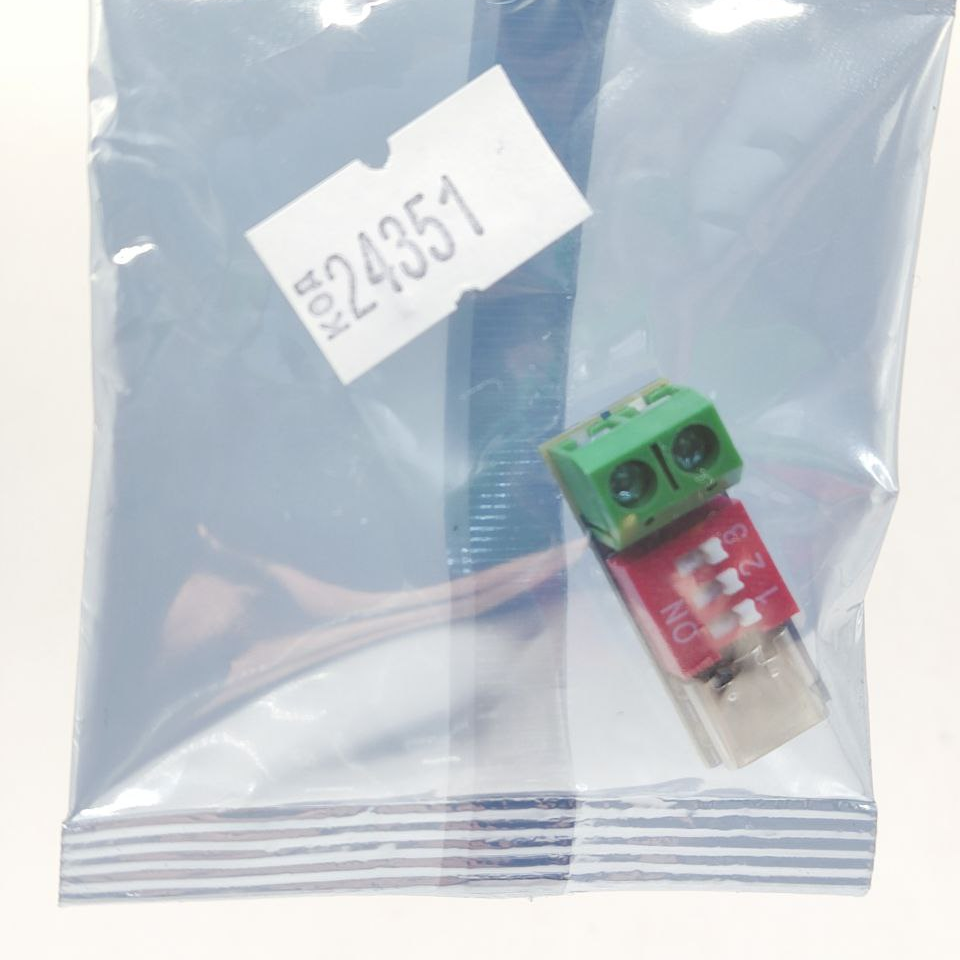

Комплектація:
📦 Модуль USB-C PD/QC Trigger
Модуль USB-C PD/QC Trigger забезпечує стабільне отримання високовольтних PD-напряг від сучасних зарядних пристроїв та є універсальним рішенням для живлення електроніки.
