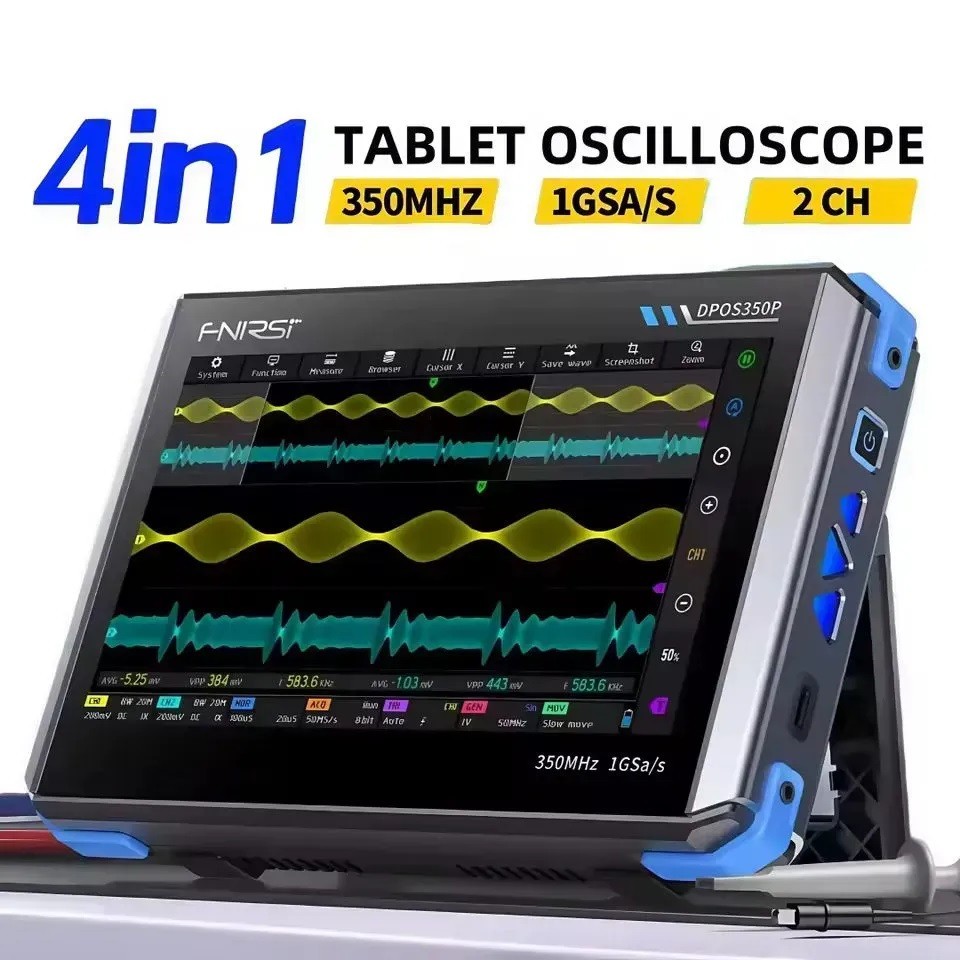

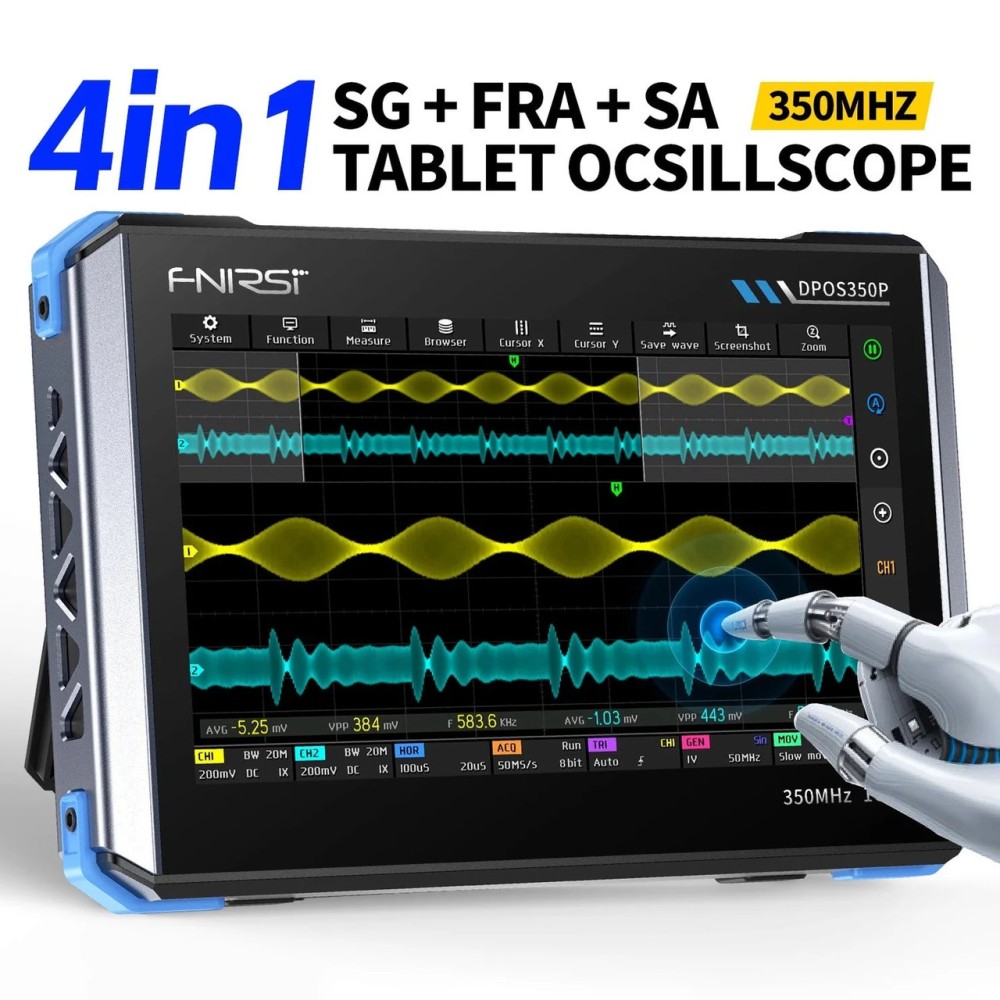

FNIRSI DPOS350P — універсальний планшетний осцилограф професійного рівня, що об’єднує чотири прилади в одному: осцилограф, генератор сигналів, спектроаналізатор та аналізатор частотних характеристик (Bode Plot). Завдяки широкій смузі пропускання 350 МГц, високій частоті дискретизації та сенсорному 7-дюймовому дисплею з роздільною здатністю 1024×600, цей пристрій забезпечує точні вимірювання та зручний інтерфейс для роботи з будь-якими сигналами. Підтримка 16-бітної розрядності дозволяє детально вивчати навіть найдрібніші особливості сигналу, а вбудований генератор сигналів розширює можливості тестування та діагностики.
Особливості
🔹 Поєднання чотирьох високотехнологічних інструментів в одному компактному корпусі: осцилограф, генератор сигналів, спектроаналізатор і Bode Plot — для комплексного тестування та аналізу електронних пристроїв.
🔹 Широка смуга пропускання 350 МГц та частота дискретизації 1 GSa/s забезпечують фіксацію навіть надшвидких імпульсів та короткотривалих перехідних процесів без втрати точності.
🔹 Підтримка 8–16-бітної розрядності дозволяє детально відображати форму сигналу та аналізувати найменші відхилення.
🔹 7-дюймовий сенсорний IPS-дисплей із роздільною здатністю 1024×600 відтворює яскраве та чітке зображення, що спрощує роботу в польових та лабораторних умовах.
🔹 Розширені режими тригера (Auto / Single / Normal) та підтримка цифрового тригера за фронтом, рівнем або із подавленням шуму дають можливість точно відслідковувати потрібні події в сигналі.
🔹 Вбудований генератор сигналів формує синусоїдальні сигнали до 50 МГц та інші форми хвиль з обмеженням по частоті, що підходить для тестування широкого спектра пристроїв.
🔹 Режими візуалізації, такі як флуоресценція, колірна температура, 3D waterfall та X-Y, дозволяють глибше аналізувати динаміку сигналів.
🔹 Вбудований FFT-аналізатор (4K–32K) та спектроаналізатор до 350 МГц дають змогу оцінювати частотний склад сигналу у реальному часі.
🔹 Містка пам’ять для збереження 500 форм хвиль і до 90 знімків екрана спрощує документування результатів досліджень.
🔹 Акумулятор ємністю 8000 мА·г із підтримкою швидкої зарядки QC18W забезпечує тривалу автономну роботу без підключення до мережі.
Переваги
✔ Чотири прилади в одному компактному корпусі
✔ Висока точність та розширені можливості аналізу сигналу
✔ Інтуїтивно зрозумілий сенсорний інтерфейс
✔ Підходить для ремонту, розробки та лабораторних досліджень
✔ Автономна робота завдяки ємному акумулятору
Застосування
✅ Лабораторні дослідження
✅ Ремонт та діагностика електроніки
✅ Розробка та тестування електронних пристроїв
✅ Навчальні цілі та радіоаматорські проєкти
✅ Вимірювання та аналіз складних сигналів
Опис інтерфейсів
🔸 Два незалежні канали з підтримкою одночасного вимірювання
🔸 Роз’єми для підключення щупів і генератора сигналів

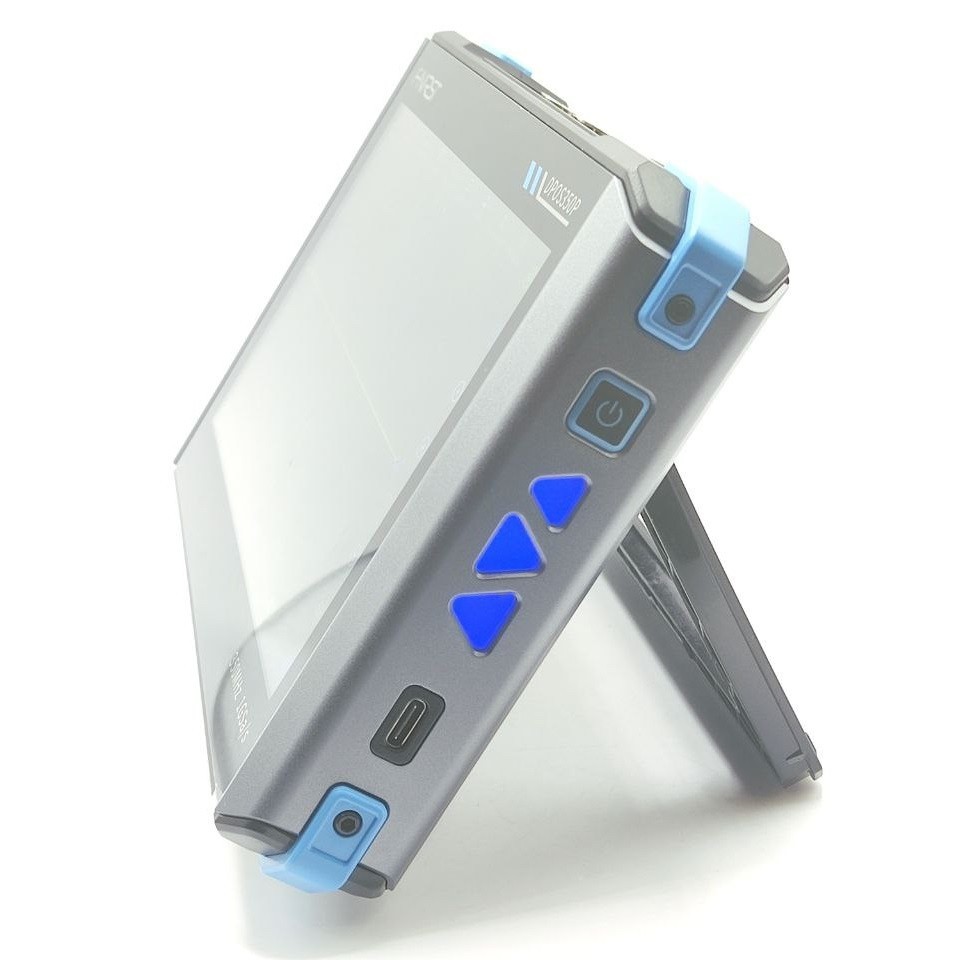

🔸 Порт USB Type-C для заряджання та передачі даних
🔸 Кнопки управління та сенсорне меню для швидкої навігації
Запобіжні заходи
⚠️ Не перевищуйте максимально допустиму напругу ±400 В
⚠️ Використовуйте щупи з правильною атенюацією
⚠️ Не залишайте пристрій на зарядці без нагляду
⚠️ Захищайте від вологи та сильних механічних ударів
Технічні характеристики
⚙️ Модель: FNIRSI DPOS350P
⚙️ Тип: Осцилограф 4-в-1 (осцилограф, генератор, спектроаналізатор, Bode Plot)
⚙️ Канали: 2
⚙️ Смуга пропускання: 350 МГц
⚙️ Частота дискретизації: 1 GSa/s
⚙️ Розрядність: 8~16 біт
⚙️ Час фронту: 1 нс
⚙️ Довжина запису: 60 Kpts
⚙️ Вертикальний діапазон: 16 мВ ~ 160 В (1X)
⚙️ DC точність: ±2 %
⚙️ Вхідна розв'язка: DC / AC
⚙️ Захист від перенапруги: ±400 В
⚙️ Часова база: 5 нс ~ 50 с / Roll: 50 мс ~ 50 с
⚙️ Режими тригера: Auto / Single / Normal
⚙️ Тип тригера: цифровий, фронт, рівень, подавлення
⚙️ Курсори: час, період, частота, рівень, напруга
⚙️ Дисплей: 7" (1024×600), сенсорний, кольоровий
⚙️ Візуалізація: флуоресценція, колірна температура, 3D waterfall, X-Y
⚙️ FFT: так (4K–32K)
⚙️ АЧХ (Bode Plot): 100 Гц ~ 50 МГц
⚙️ Спектроаналізатор: 200 кГц ~ 350 МГц
⚙️ Генератор сигналів: синус до 50 МГц, інші форми до 10/5/3 МГц
⚙️ Амплітуда сигналу: 0 ~ 5 Вpp
⚙️ Зміщення: -2.5 В ~ +2.5 В
⚙️ Пам’ять хвиль: 500 груп
⚙️ Знімки екрана: до 90 зображень
⚙️ Заряджання: QC18W (12 В / 1.5 А)
⚙️ Акумулятор: 3.7 В, 8000 мА·г
⚙️ Мови: 🇨🇳 🇺🇸 🇷🇺 🇵🇹
⚙️ Автовимкнення: 15 хв ~ 1 год або вимкнено
⚙️ Сертифікація: CE, WEEE

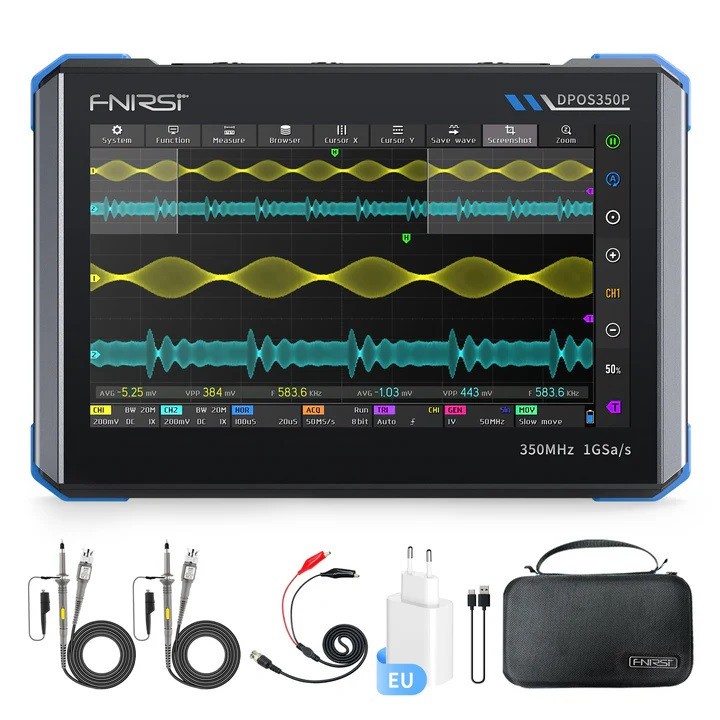

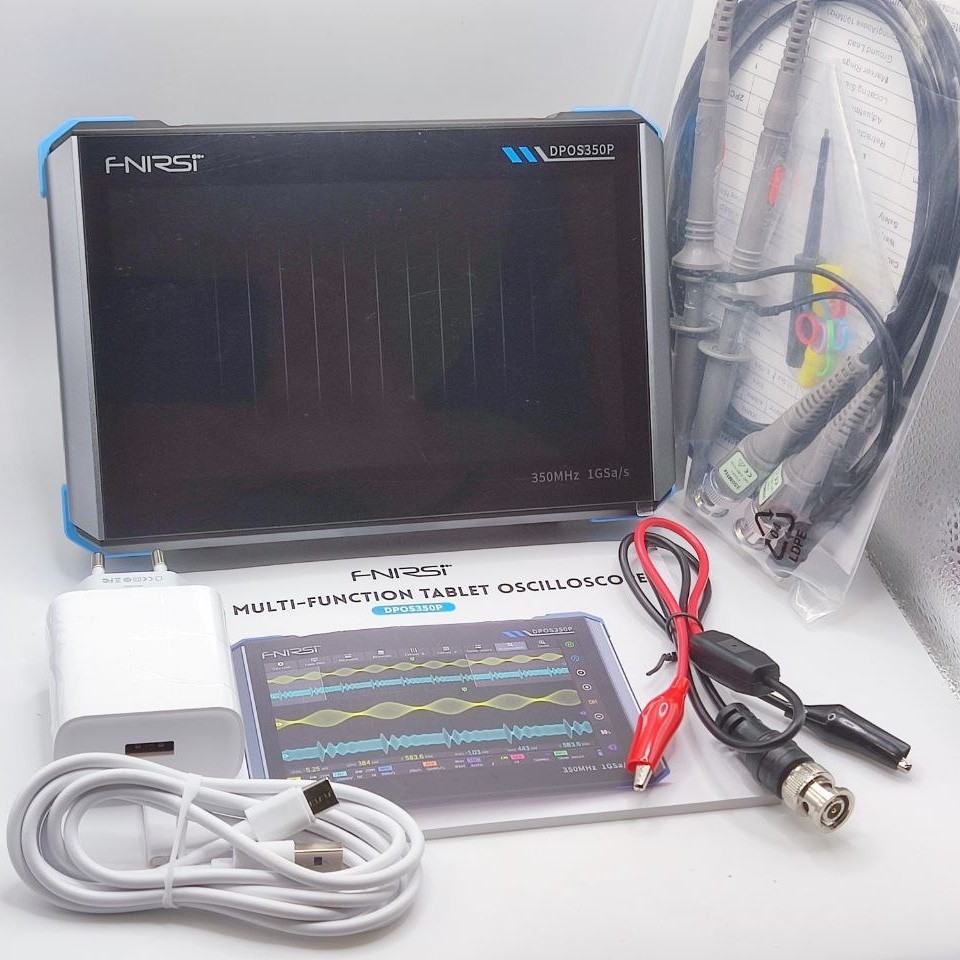

Комплектація
📦 Осцилограф FNIRSI DPOS350P — 1 шт
📦 Щупи — 2 шт
📦 Кабель USB Type-C — 1 шт
📦 Кабель із затискачами «крокодил» — 1 шт
📦 Блок живлення — 1 шт

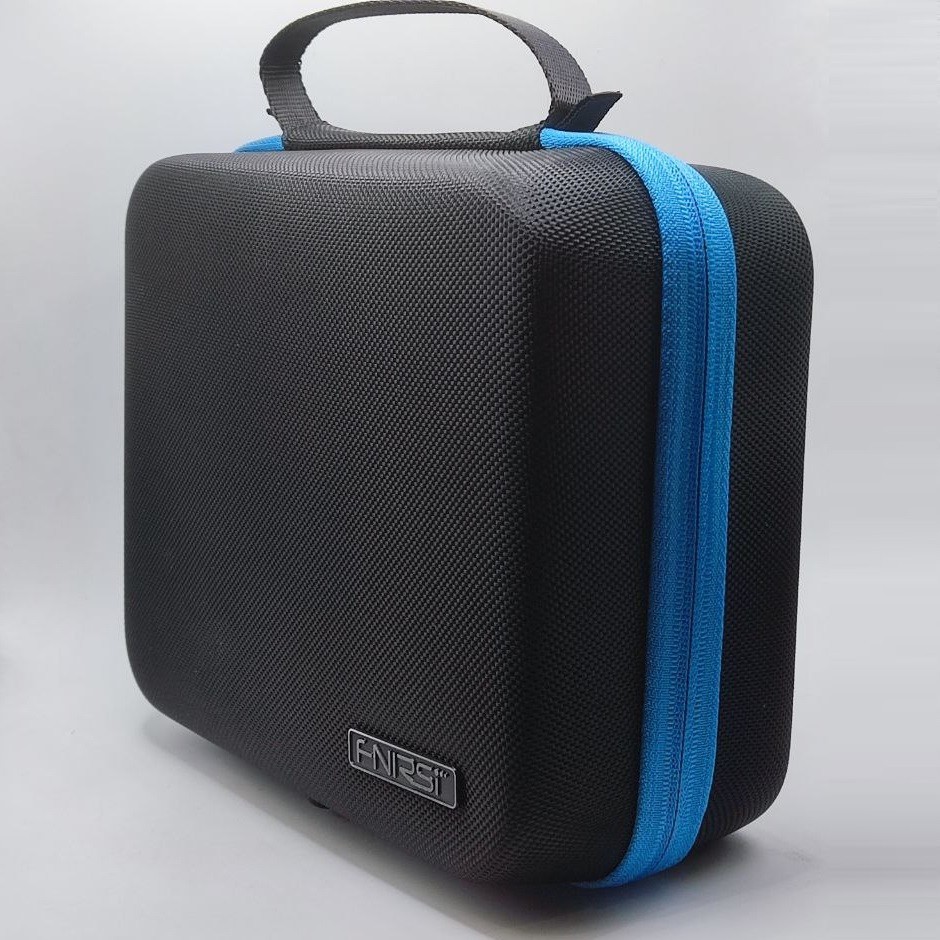

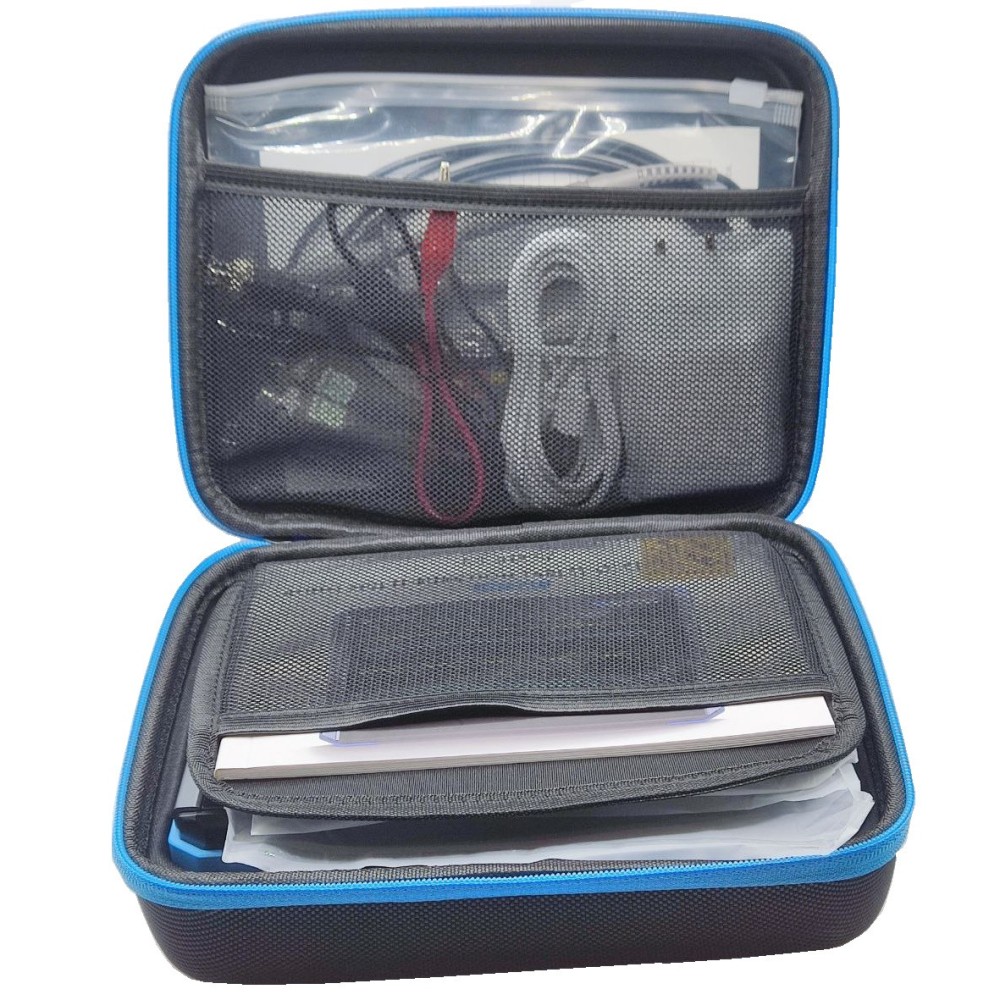

📦 Кейс для зберігання — 1 шт
📦 Інструкція користувача — 1 шт
📦 Фірмова упаковка — 1 шт
FNIRSI DPOS350P — це повноцінна лабораторія в одному пристрої, яка забезпечує високу точність вимірювань і зручність у роботі, роблячи її незамінною для професіоналів та ентузіастів електроніки.
