Код: 24793
Пігтейл шт.SMA (Male)- шт.N (Male), 20cм
Ціна за 1 шт.
161.80
грн
В
наявності 10
шт.
Оптом і в роздріб
Оптові ціни
Опис

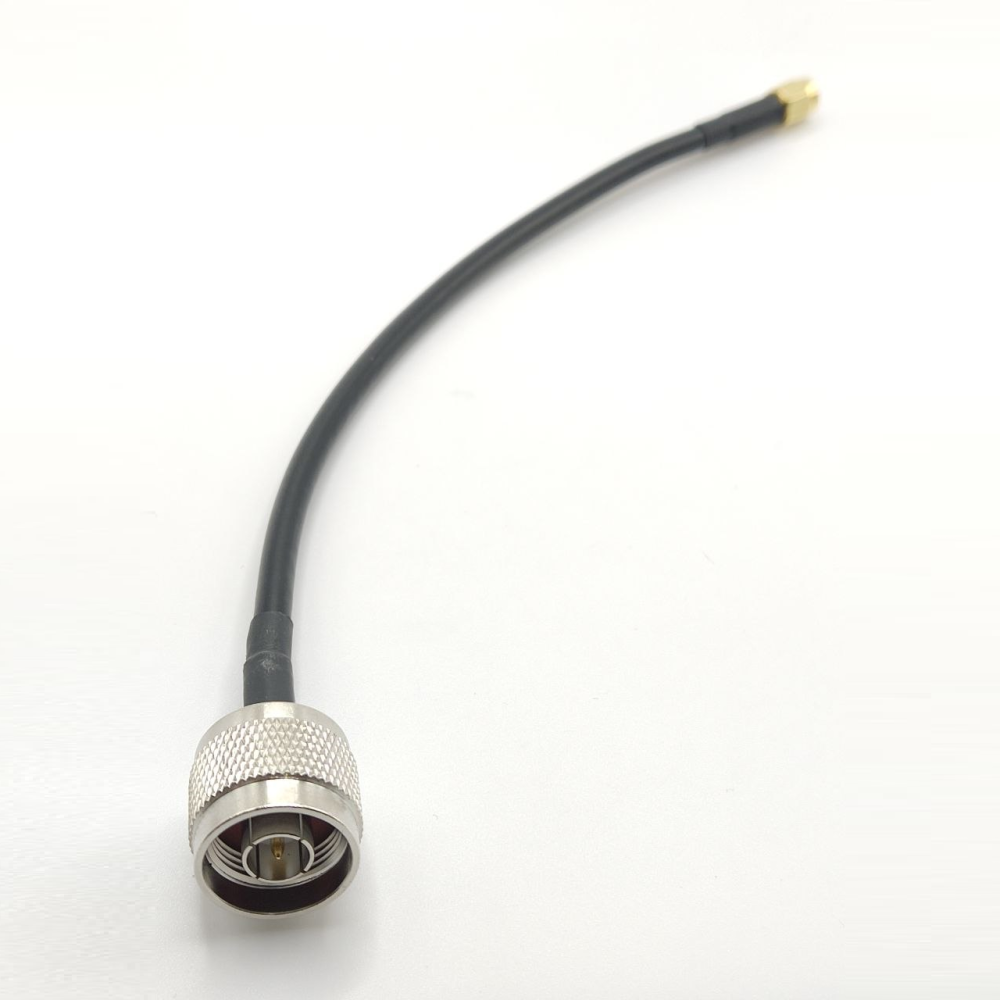

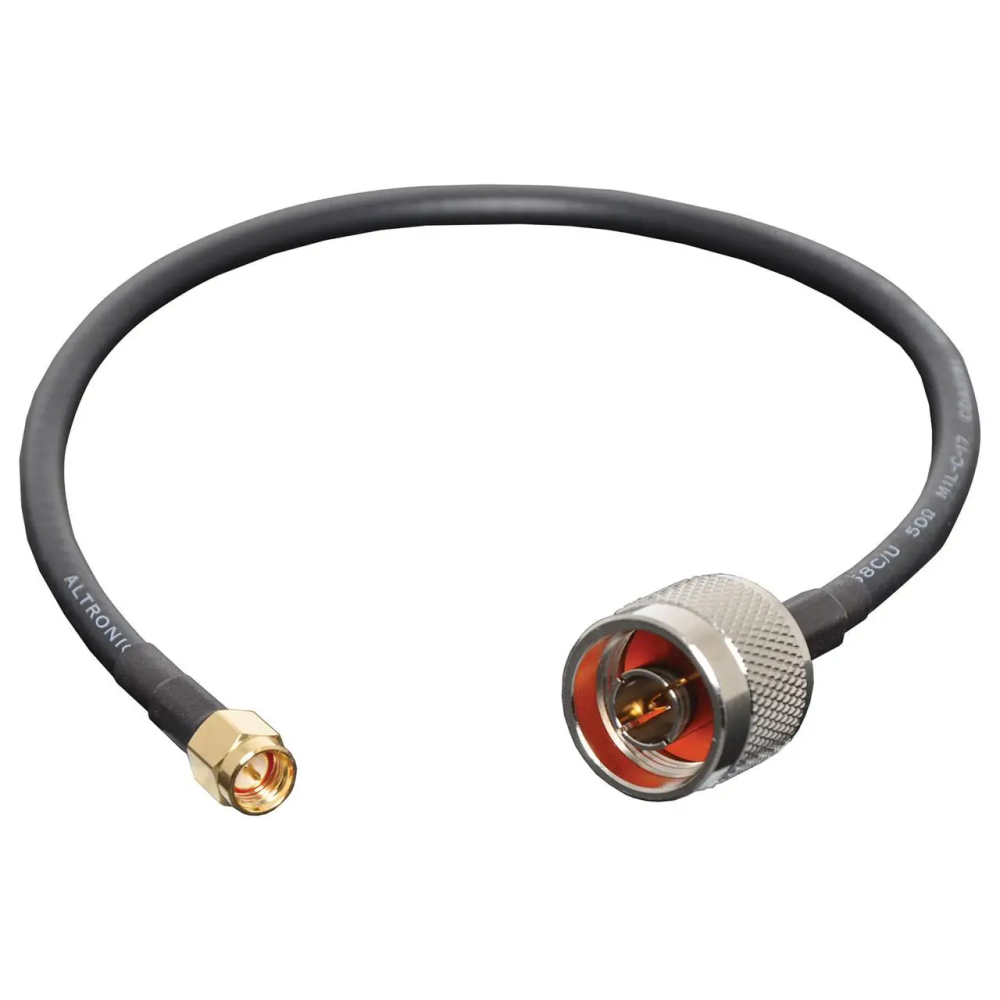

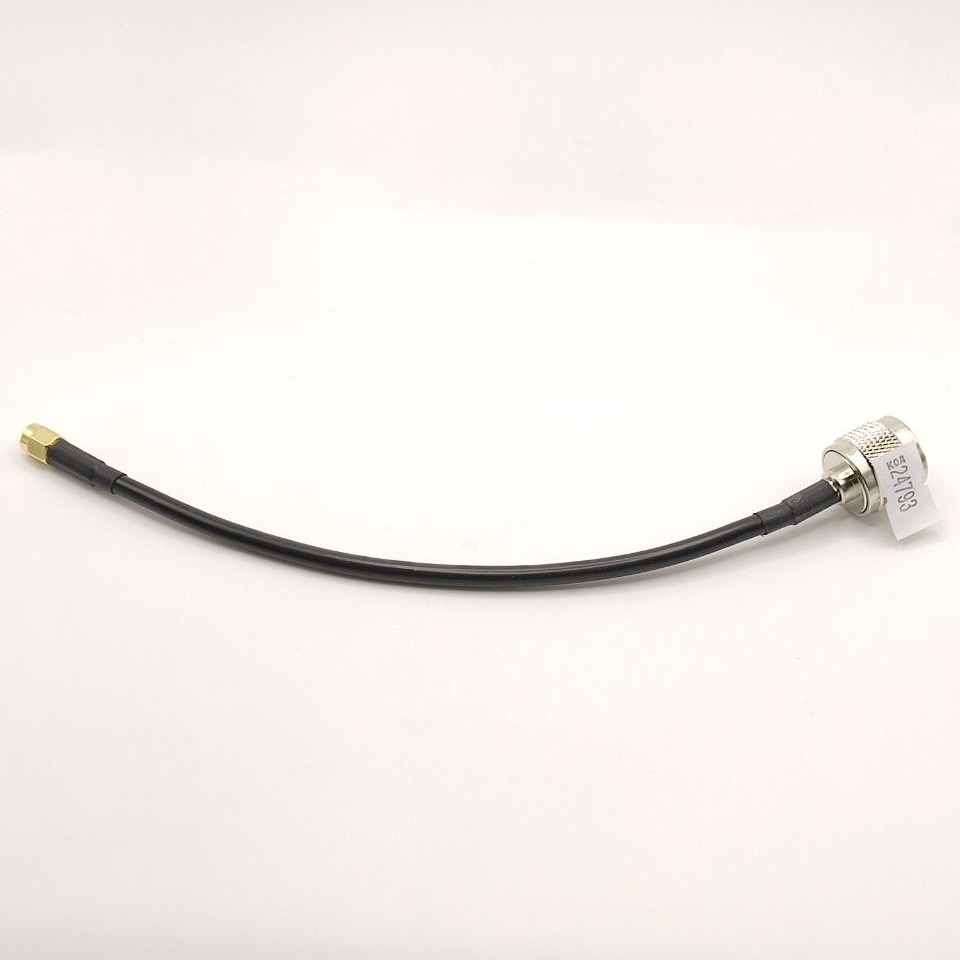

Пігтейл шт.SMA (Male)- шт.N (Male), 20cм
Пігтейл SMA (Male) – N (Male), 20 см — це високочастотна кабельна збірка на основі коаксіального кабелю RG-58, призначена для з’єднання ВЧ обладнання, антен, модемів, роутерів та іншої апаратури радіозв’язку. Забезпечує стабільну роботу в широкому частотному діапазоні та мінімальні втрати сигналу при передачі даних.
Особливості
🔹 Виготовлений на основі коаксіального кабелю RG-58, який забезпечує оптимальний баланс гнучкості, провідності та екранування для роботи в широких частотних діапазонах.
🔹 Оснащений високоякісними роз’ємами SMA Male та N-type Male, що гарантують надійний контакт і мінімальні втрати при підключенні до антен та приймально-передавального обладнання.
🔹 Підтримує частоти від 0 до 6 ГГц, що дозволяє використовувати пігтейл у системах стільникового зв’язку, Wi-Fi, 5G, радіорелейних лініях та спеціалізованій ВЧ апаратурі.
🔹 Кабельна збірка з мінімальним хвильовим опором 50 Ом, що відповідає вимогам переважної більшості радіочастотних пристроїв.
🔹 Довжина 20 см дозволяє зручно розміщувати антени або ВЧ модулі всередині корпусів або обладнання, не створюючи зайвих втрат сигналу, властивих довгим кабелям.
🔹 Підходить для зовнішнього та внутрішнього використання, зберігаючи стабільність характеристик за тривалого експлуатаційного навантаження.
🔹 Підвищена міцність обтиснення роз’ємів гарантує довговічність та стійкість до багаторазових підключень/від’єднань.
Переваги
✔ Мінімальні втрати сигналу в широкому частотному діапазоні
✔ Надійні роз’єми SMA Male та N Male
✔ Сумісність з більшістю ВЧ пристроїв і антен
✔ Висока якість обтиснення та стабільні електричні параметри
✔ Зручна довжина 20 см для компактних монтажних рішень
Застосування
✅ Підключення антен до роутерів і модемів
✅ ВЧ тракти стільникового зв’язку (2G/3G/4G/5G)
✅ Підключення Wi-Fi обладнання
✅ Радіозв’язок і телекомунікаційні системи
✅ Лабораторні ВЧ стенди та вимірювальні пристрої
✅ Радіоаматорські системи та випробувальні стенди
Опис інтерфейсів

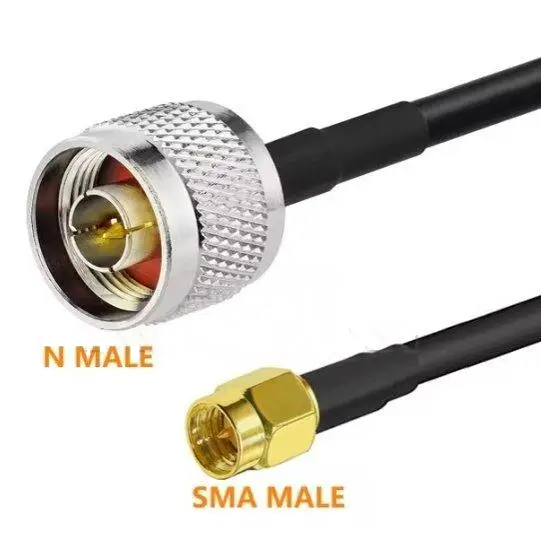

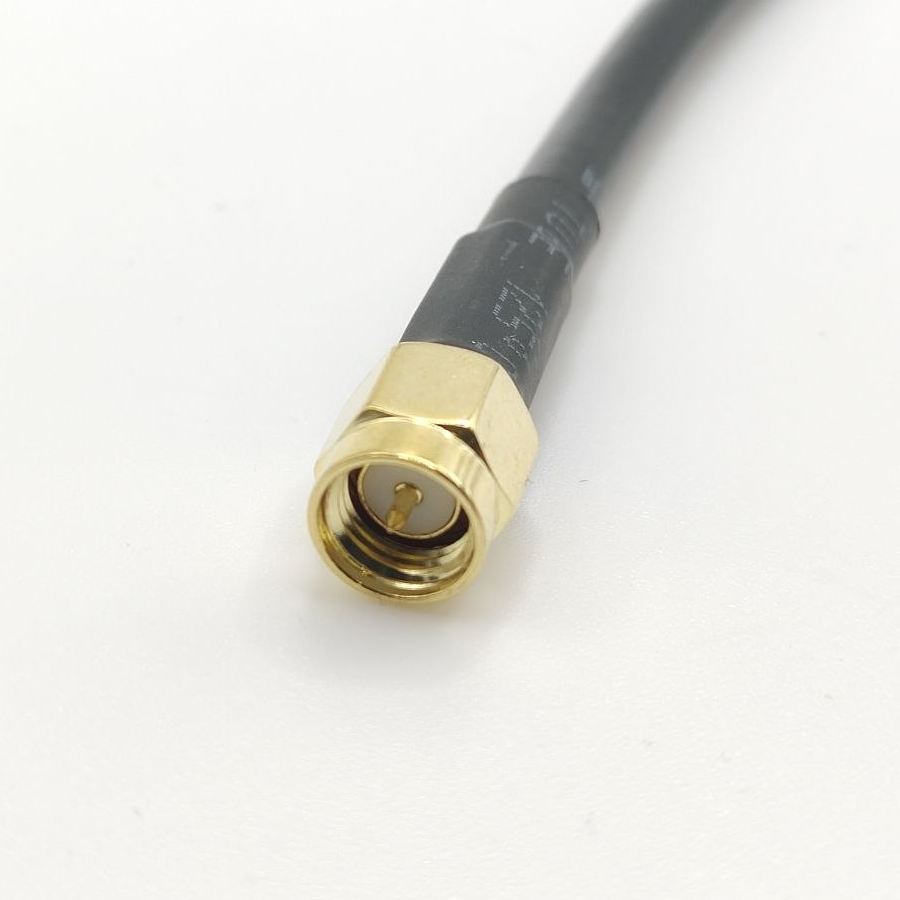

🔸 SMA Male — стандартний ВЧ роз’єм з різьбовим з’єднанням, використовується для компактних антен, модемів, ВЧ модулів.

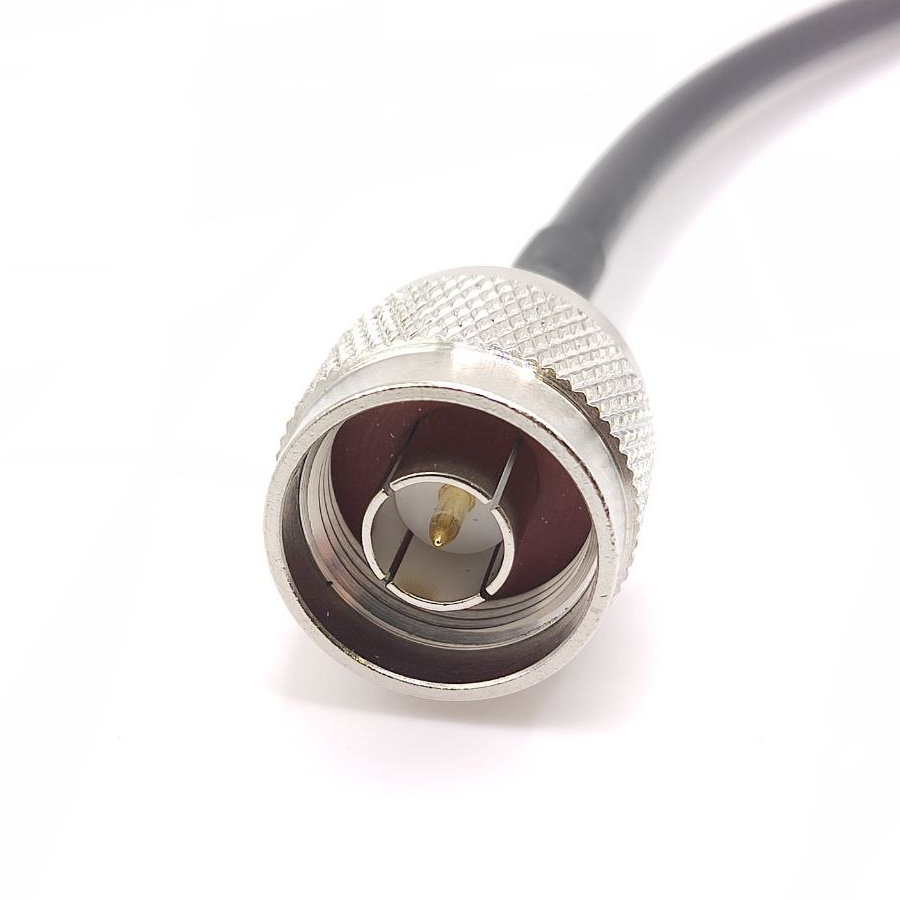

🔸 N-type Male — роз’єм більшого розміру з покращеними ВЧ характеристиками, зазвичай застосовується в антенах та професійному обладнанні.
🔸 Кабель RG-58 — коаксіальний кабель хвильовим опором 50 Ом, оптимальний для частот до 6 ГГц.
Інструкція до використання
1️⃣ Підключіть роз’єм SMA Male до відповідного порту на модемі, роутері або ВЧ модулі.
2️⃣ Під’єднайте N-type Male до антени або іншого сумісного обладнання.
3️⃣ Переконайтеся, що роз’єми щільно зафіксовані та без люфтів.
4️⃣ Уникайте сильних перегинів кабелю — це зменшить втрати сигналу.
5️⃣ Перевірте стабільність роботи системи після підключення.
Заходи безпеки
⚠️ Не допускайте механічного пошкодження роз’ємів
⚠️ Не згинайте кабель під малим радіусом
⚠️ Уникайте попадання вологи на місця з’єднань
⚠️ Не підключайте/відключайте кабель при поданому високочастотному сигналі
⚠️ Слідкуйте за правильністю різьбового з’єднання, щоб не пошкодити роз’єм
Технічні характеристики
⚙️ Тип: антенний кабель-пігтейл
⚙️ Довжина: 20 см
⚙️ Конектори: SMA Male, N-type Male
⚙️ Волновий імпеданс: 50 Ом
⚙️ Вид дроту: RG-58, коаксіальний
⚙️ Діапазон частот: 0–6 ГГц
⚙️ Стандарти зв’язку: 2G, 3G, 4G LTE, 4.5G, 5G, CDMA, GSM, Wi-Fi
⚙️ Країна-виробник: Китай
📝 Примітка: Виробник може змінювати характеристики та зовнішній вигляд без попереднього повідомлення.
Комплектація
📦 Пігтейл SMA Male – N Male (20 см) — 1 шт.
Якісна кабельна збірка для надійного з’єднання антен та ВЧ обладнання з мінімальними втратами сигналу.
