Код: 24725

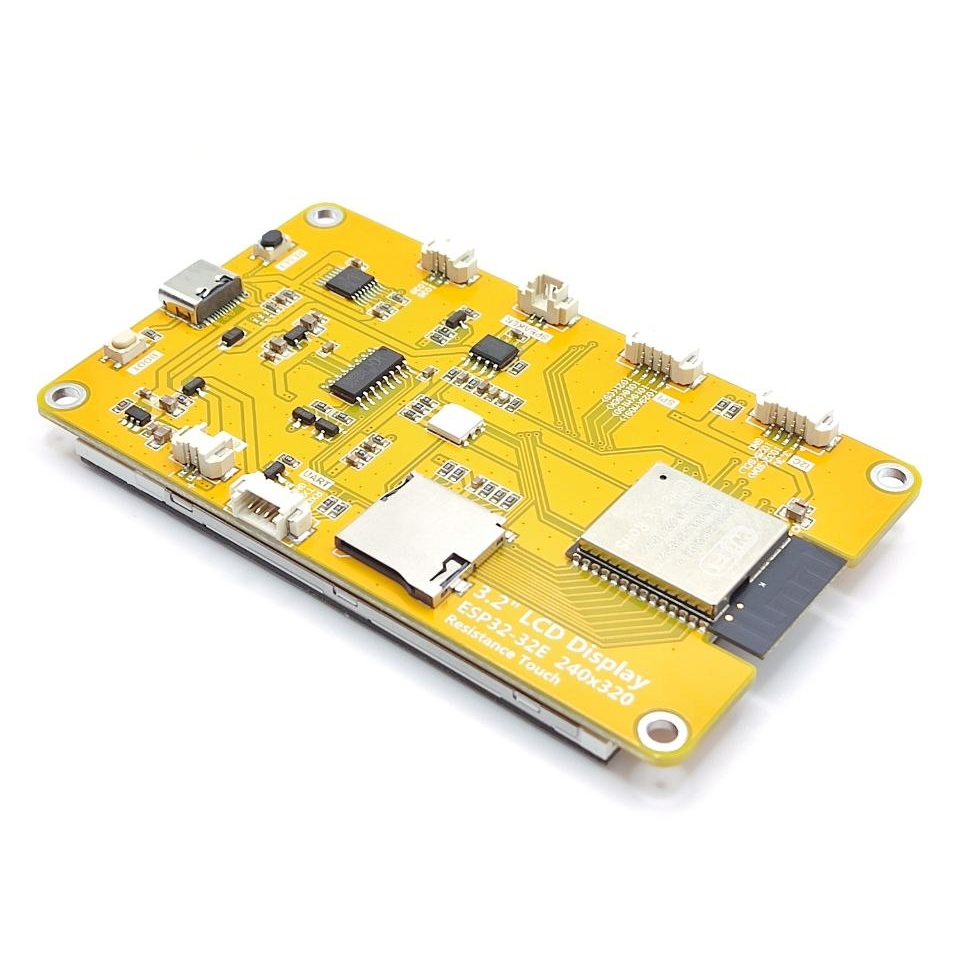

Плата розробки ESP32 ST7789 WIFI&Bluetooth TFT дисплей 3.2` 240*320
Ціна за 1 шт.
743.40
грн
В
наявності 2
шт.
Оптом і в роздріб
Оптові ціни
692.00
грн./шт.
при замовленні від
2
шт.
Опис

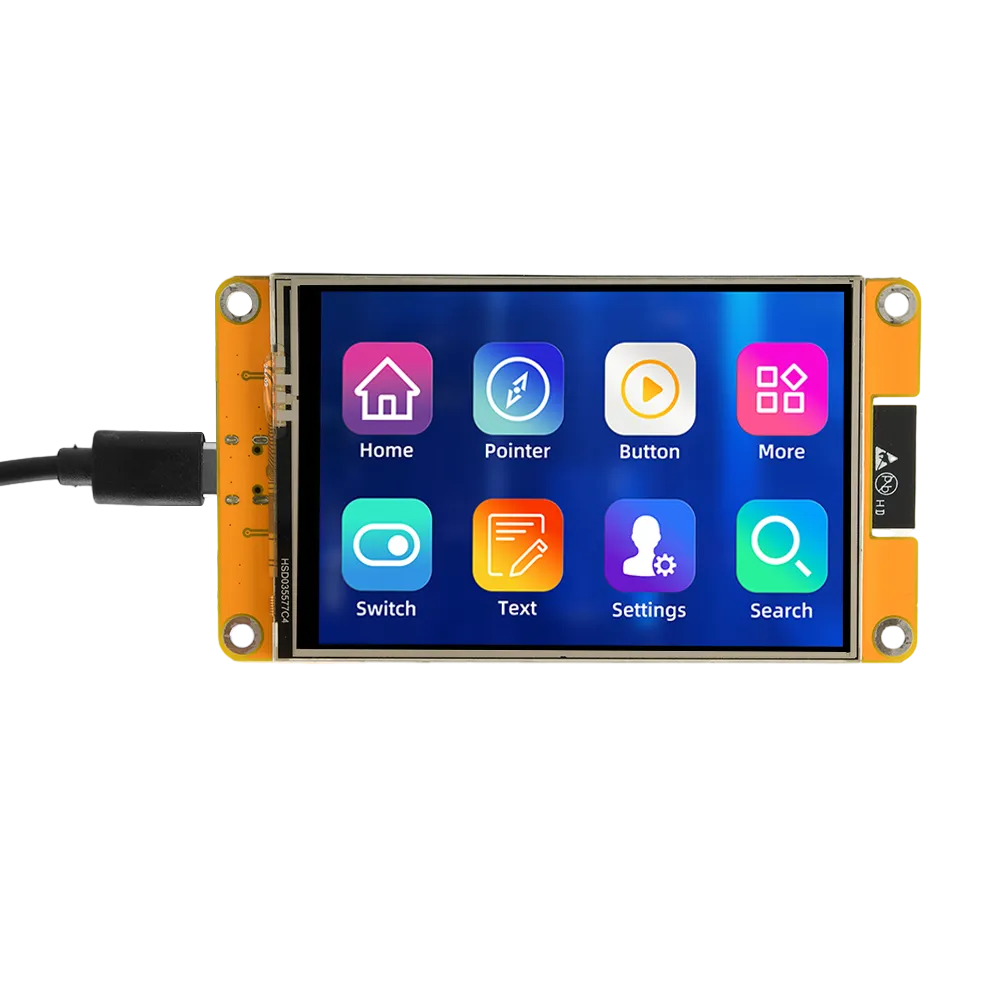

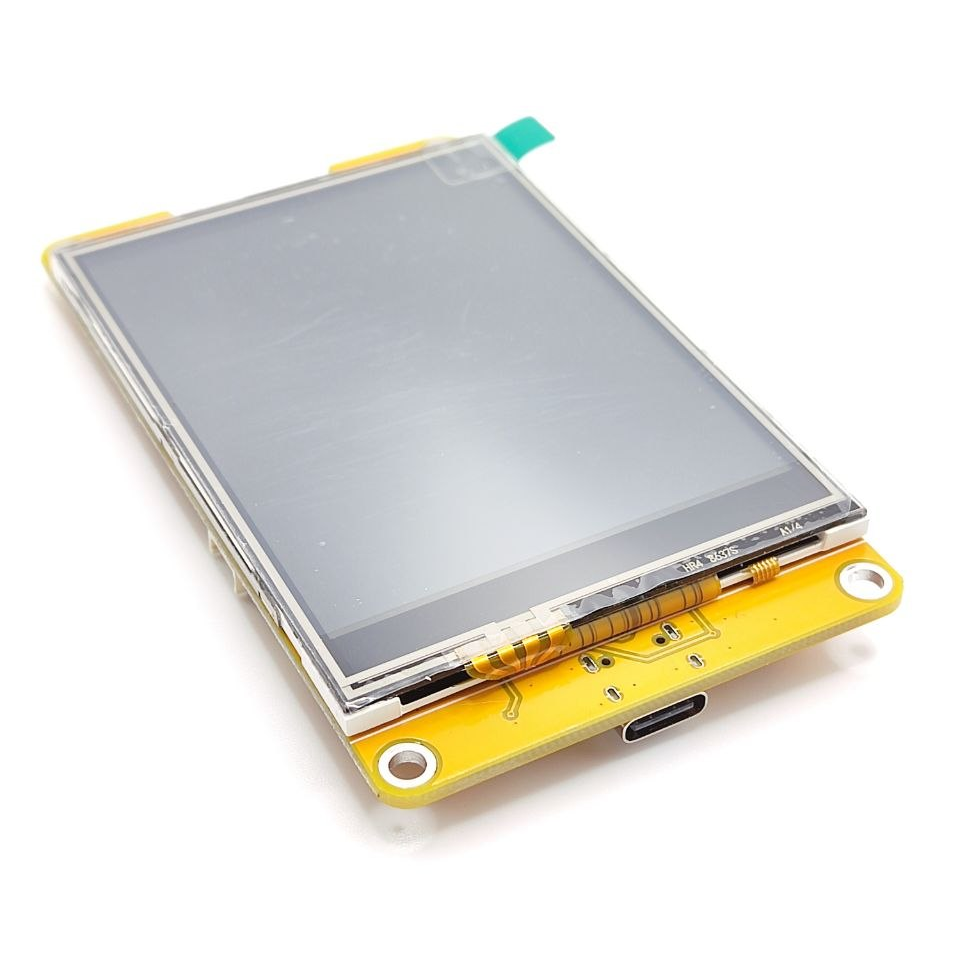

Плата розробки ESP32 ST7789 WIFI&Bluetooth TFT дисплей 3.2` 240*320
Плата розробки ESP32 ST7789 з 3.2-дюймовим TFT-дисплеєм 240×320 — це високофункціональний модуль нового покоління, створений для IoT-проєктів, графічних інтерфейсів, сенсорних панелей керування, робототехніки та автоматизації. Побудована на базі потужного контролера ESP32-D0WD-V3 із двоядерним процесором до 240 МГц, плата поєднує бездротові технології Wi-Fi та Bluetooth, сенсорний резистивний екран, аудіоінтерфейс, SPI-периферію, інтерфейс для батареї та повноцінну систему керування живленням.
Великий дисплей 3.2" зі світлодіодним підсвічуванням забезпечує яскраве та детальне зображення, а контролер ST7789 гарантує високу швидкість оновлення та стабільну передачу графіки. Вбудований сенсорний контролер XPT2046 забезпечує точне реагування на натискання. Плата ідеально підходить для роботи з LVGL та Arduino, дозволяючи створювати завершені графічні інтерфейси прямо “з коробки”.
Особливості
🔹 Інтегрований мікроконтролер ESP32-D0WD-V3 з двоядерним процесором до 240 МГц забезпечує високу продуктивність для IoT і графічних інтерфейсів.
🔹 3.2-дюймовий TFT-дисплей з роздільною здатністю 240×320 та підсвіткою 300 cd/м² гарантує чітке зображення, гарну контрастність та стабільне відображення під різними кутами.
🔹 Сенсорна резистивна панель з керуванням через XPT2046 дає змогу створювати інтерактивні GUI-меню, кнопки, повзунки та інші елементи для LVGL.
🔹 Вбудований модуль WiFi 2.4 ГГц та Bluetooth 4.2 LE/EDR забезпечує повну бездротову сумісність для IoT-проєктів.
🔹 Підтримка живлення через USB Type-C та наявність модуля зарядки Li-ion акумулятора (4.2–6.5 В, до 500 мА) дозволяє використовувати плату як повністю автономний пристрій.
🔹 Структура з готовими розширювальними пін-хедерами, SPI-інтерфейсом, UART, слотом під TF-карту та аудіовиходом значно розширює можливості застосування.
🔹 Оптимізована енергоспоживання: лише 40 мА у стані скидання, 160 мА під час роботи дисплея, до 510 мА при одночасній роботі дисплея, динаміка та зарядки.
🔹 Повна сумісність з Arduino IDE, ESP-IDF, MicroPython та графічним фреймворком LVGL для швидкої розробки інтерфейсів.
🔹 Міцна плата жовтого кольору з якісною компонуванням та підписами всіх інтегрованих елементів для зручного підключення.
Переваги
✔ Комбінує потужний ESP32, сенсорний TFT і повний набір інтерфейсів в одному модулі.
✔ Підтримка бездротового зв’язку для IoT, розумних панелей та мобільних гаджетів.
✔ Сенсорний екран дозволяє створювати готові UI-панелі без додаткових пристроїв.
✔ Підтримує роботу від акумулятора та має вбудований контролер зарядки.
✔ Повна сумісність із популярними фреймворками для швидкої розробки графіки.
Застосування:
✅ Розумні панелі керування та IoT-пристрої.
✅ Портативні графічні інтерфейси, дисплеї та пульти.
✅ Освітні та демонстраційні STEM-проєкти.
✅ Промислові термінали та моніторингові системи.
✅ Сенсорні міні-комп’ютери та UI-консолі.
✅ Проєкти на Arduino, ESP32, MicroPython.

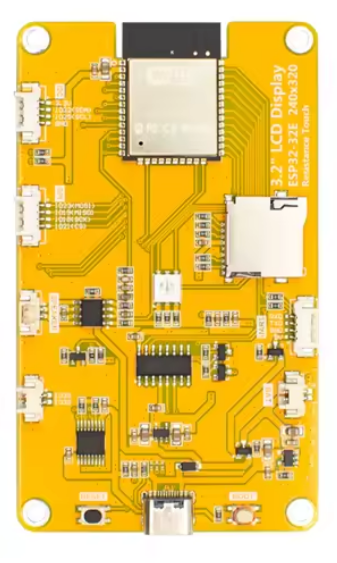

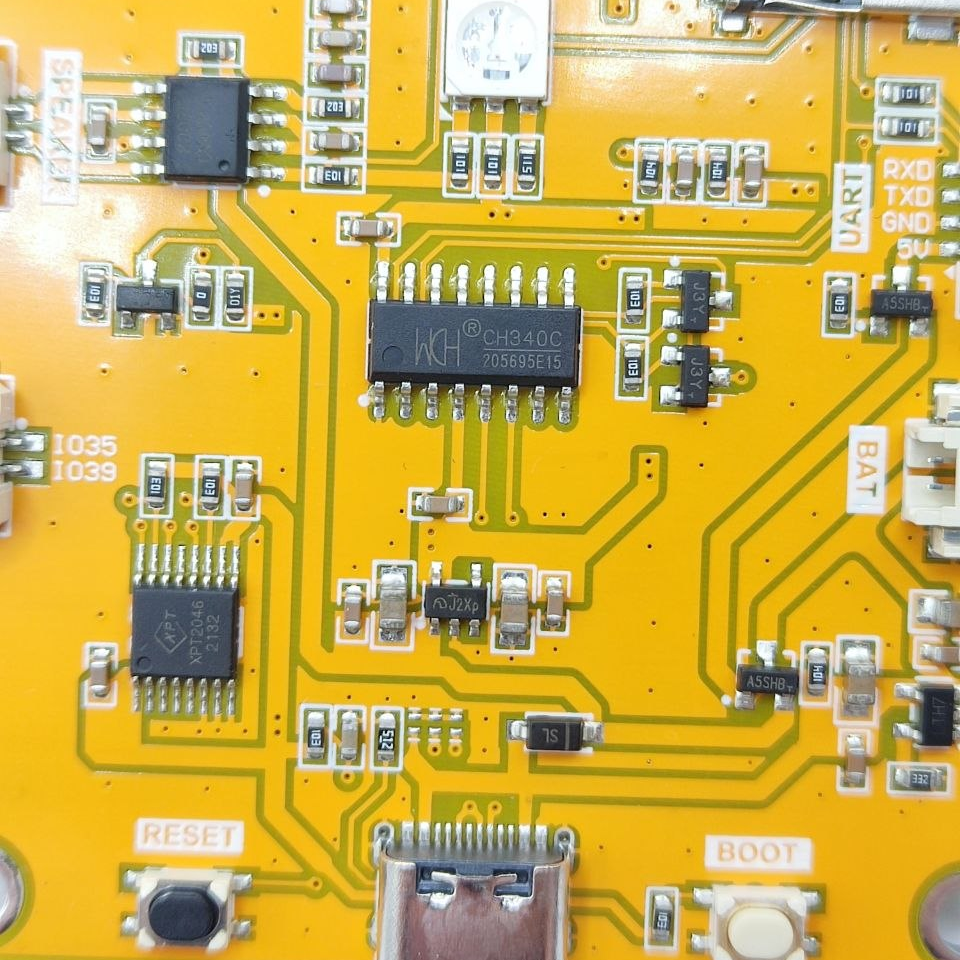

Опис інтерфейсів
🔸 USB Type-C — живлення та прошивка.
🔸 Lithium battery charging port — роз’єм для Li-ion акумулятора (зарядний модуль onboard).
🔸 BOOT — вхід у режим прошивки.
🔸 RESET — перезавантаження модуля ESP32.
🔸 TF (microSD) — слот для карти пам’яті.
🔸 UART serial port — інтерфейс для зовнішніх модулів та відлагодження.
🔸 SPI peripheral interface — підключення зовнішніх датчиків та модулів.
🔸 Horn interface (speaker) — під’єднання динаміка.
🔸 Expand input pins — додаткові GPIO для розширення.
🔸 Дисплей SPI — підключення ST7789 до ESP32 через 4-лінійний SPI.
🔸 Touch SPI — керування резистивним сенсором через XPT2046.
Інструкція до використання:
1️⃣ Під’єднайте живлення через USB-Type-C або Li-Po акумулятор 3.7 В.
2️⃣ За потреби підключіть модуль до ПК для прошивки (Arduino IDE / ESP-IDF).
3️⃣ Встановіть бібліотеки для ST7789 та XPT2046 або використовуйте LVGL.
4️⃣ Завантажте тестовий скетч для перевірки дисплея та сенсора.
5️⃣ Налаштуйте інтерфейс, сенсорні зони та логіку управління.
6️⃣ Використовуйте модуль у складі панелі керування або IoT-системи.
Заходи безпеки:
⚠️ Не перевищуйте допустиму напругу живлення батареї.
⚠️ Не коротке замикання контактів живлення.
⚠️ Уникайте надмірного тиску на сенсорний екран.
⚠️ Не використовуйте пристрій у середовищах з високою вологістю.
⚠️ Не підключайте та не відключайте елементи під напругою.
Технічні характеристики:
⚙️ Робоча напруга: 5.0 В
⚙️ Струм підсвічування: 104 мА
⚙️ Споживання струму:
— при скиданні ESP32: 40 мА
— працює тільки дисплей: 160 мА
— дисплей + динамік + зарядки: до 510 мА
⚙️ Потужність споживання: 0.8 Вт
⚙️ Напруга зарядки Li-ion: 4.2–6.5 В
⚙️ Струм зарядки: макс 500 мА (реально ~290 мА)
⚙️ Рекомендована батарея: Li-Po 3.7 В

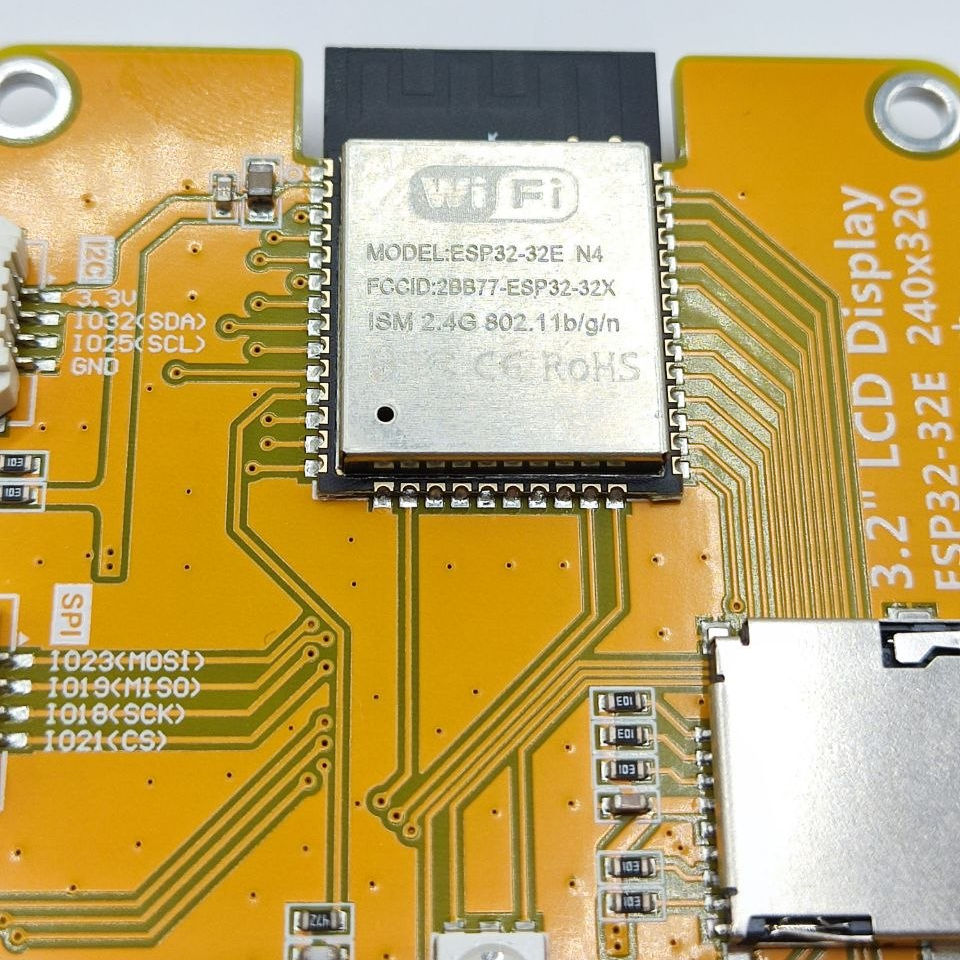

ESP32
⚙️ CPU: ESP32-D0WD-V3, двоядерний LX6
⚙️ Частота: до 240 МГц
⚙️ Пам’ять: 448 KB ROM, 520 KB SRAM, 4 MB Flash
⚙️ Wi-Fi: 802.11b/g/n
⚙️ Bluetooth: V4.2 BR/EDR + BLE
⚙️ Робоча напруга: 3.0–3.6 В
⚙️ Температура: –40…+85℃

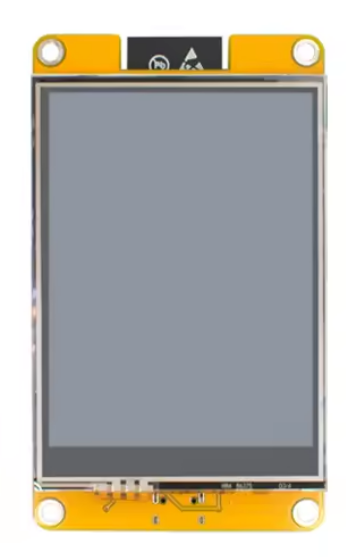

Дисплей
⚙️ Тип: 3.2" TN TFT
⚙️ Роздільна здатність: 240×320
⚙️ Кольори: до 262K
⚙️ Драйвер: ST7789P3
⚙️ Інтерфейс: 4-line SPI
⚙️ Яскравість: ~300 cd/㎡
⚙️ Підсвітка: 6× білий LED
⚙️ Робоча температура: –10…+50℃
⚙️ Зберігання: –20…+60℃
Сенсорний екран
⚙️ Тип: резистивний
⚙️ Роздільна здатність: 240×320
⚙️ Драйвер: XPT2046
⚙️ Матеріал: ITO плівка + ITO скло
📝 Примітка: Виробник може змінювати характеристики та зовнішній вигляд без попередження.

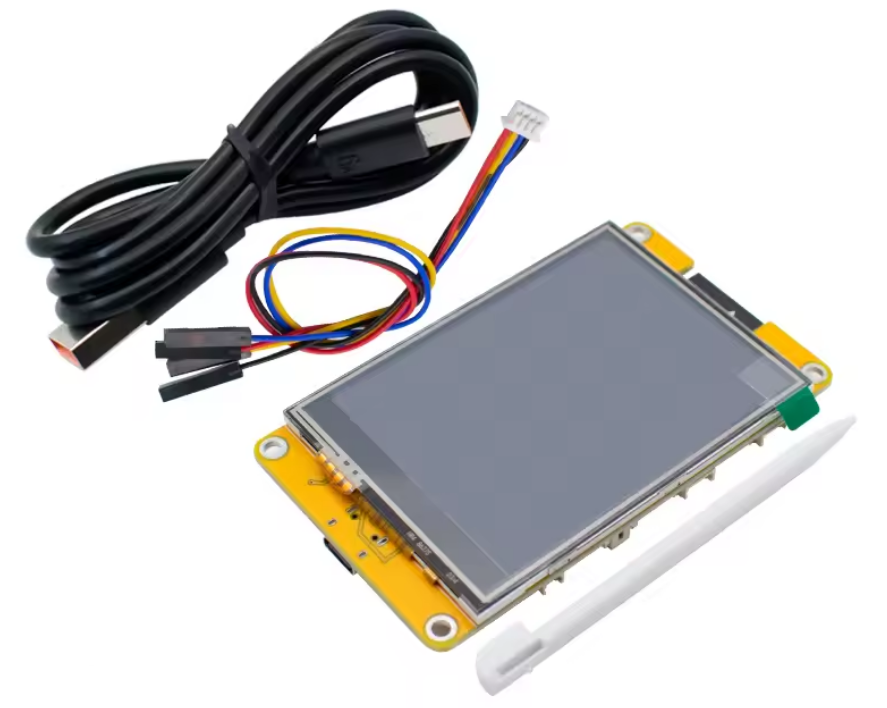

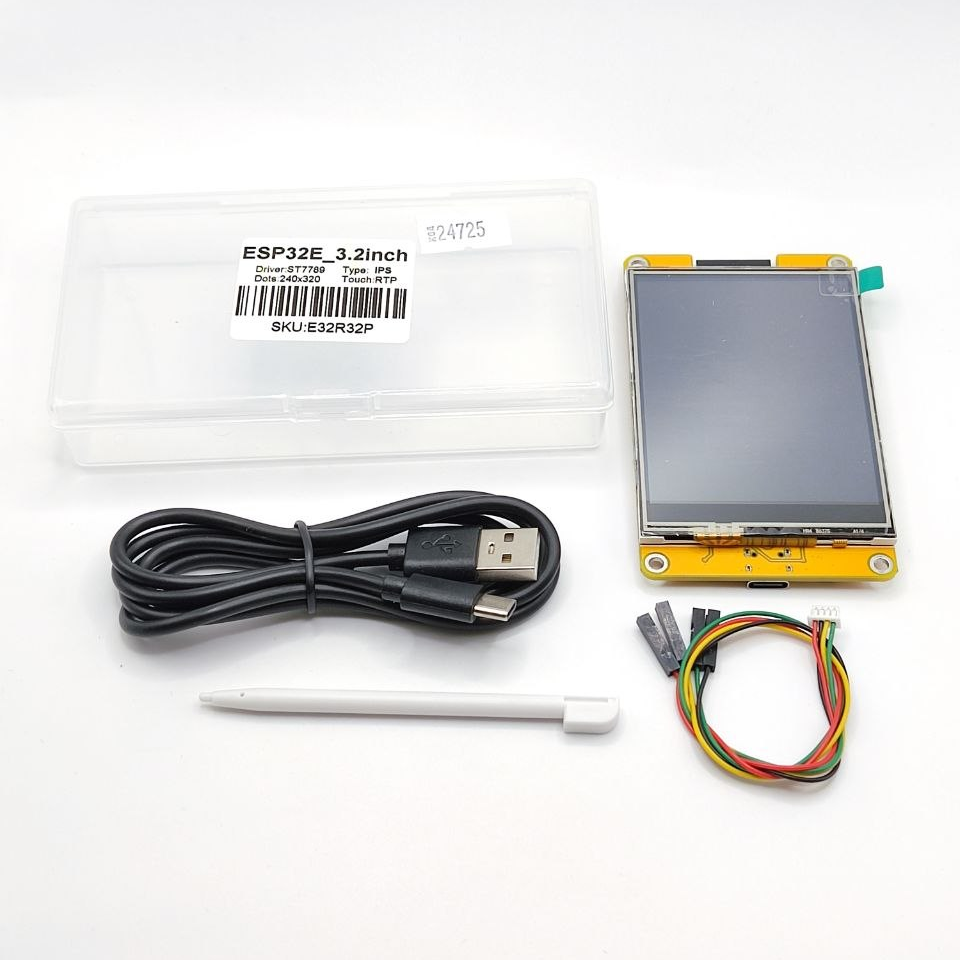

Комплектація:
📦 Плата ESP32 ST7789 TFT 3.2" — 1 шт
📦 USB–Type-C кабель — 1 шт
📦 Dupont кабель на 4 контакта — 1 шт
📦 Стилус пластиковий — 1 шт

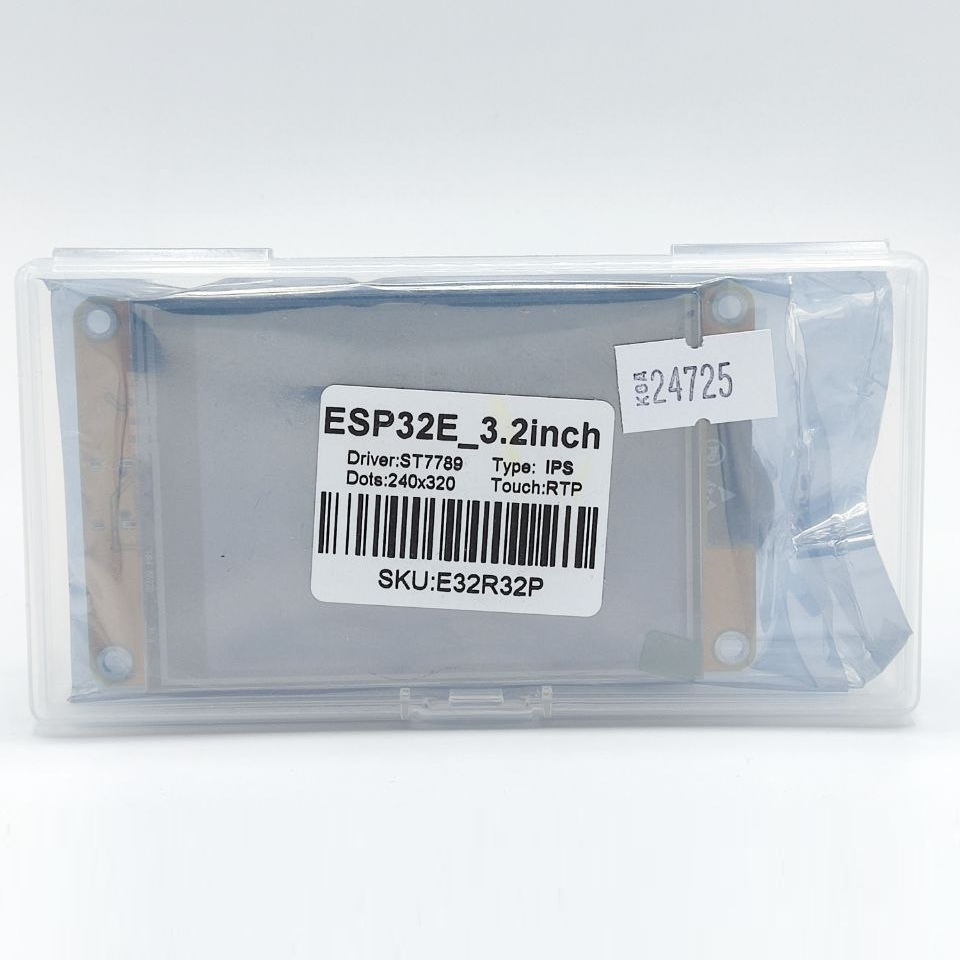

📦 Пластиковий бокс (пакування) — 1 шт
Плата ESP32 ST7789 TFT 3.2" — це універсальний та продуктивний модуль для створення графічних інтерфейсів, IoT-пристроїв та сучасних сенсорних панелей. Завдяки яскравому дисплею, сенсору та можливостям ESP32 він забезпечує широкі можливості у розробці та автоматизації.
