Код: 23790

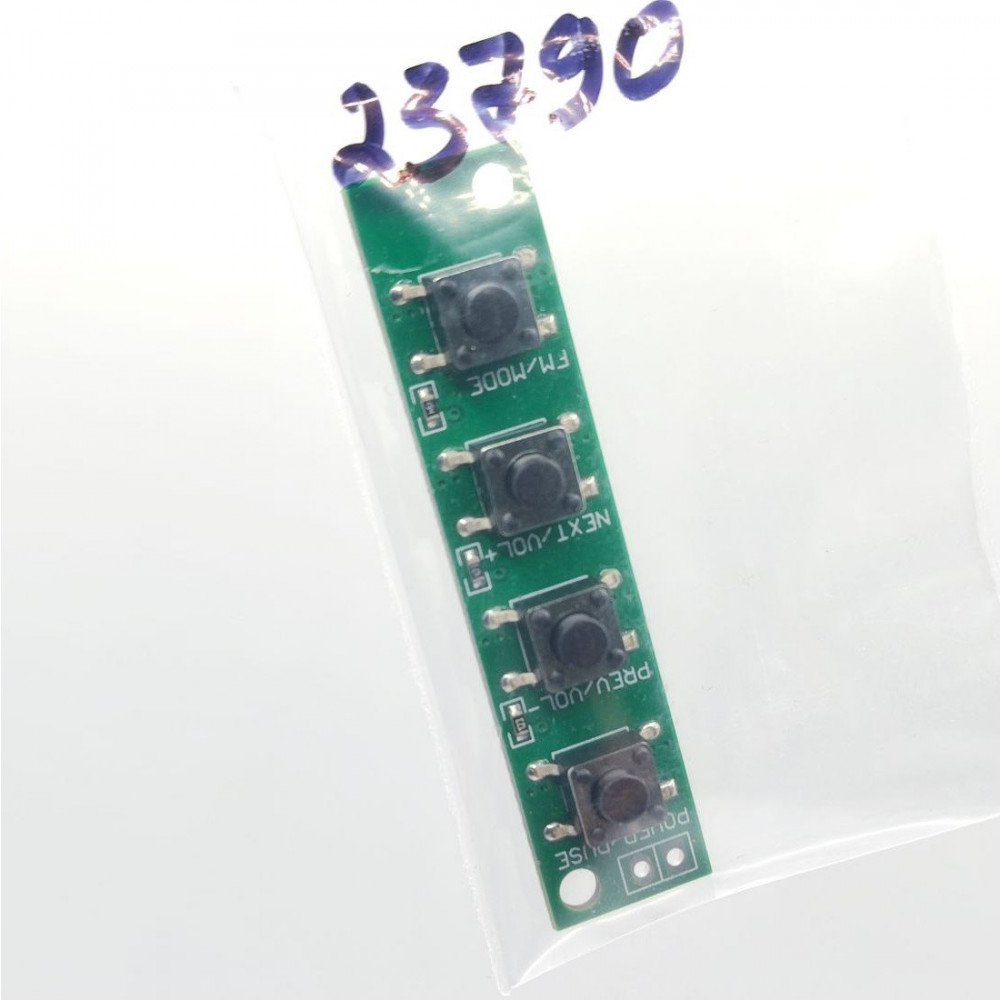

Плата з кнопками та резисторами для керування Bluetooth модулем
Ціна за 1 шт.
15.20
грн
В
наявності 14
шт.
Оптом і в роздріб
Оптові ціни
Опис

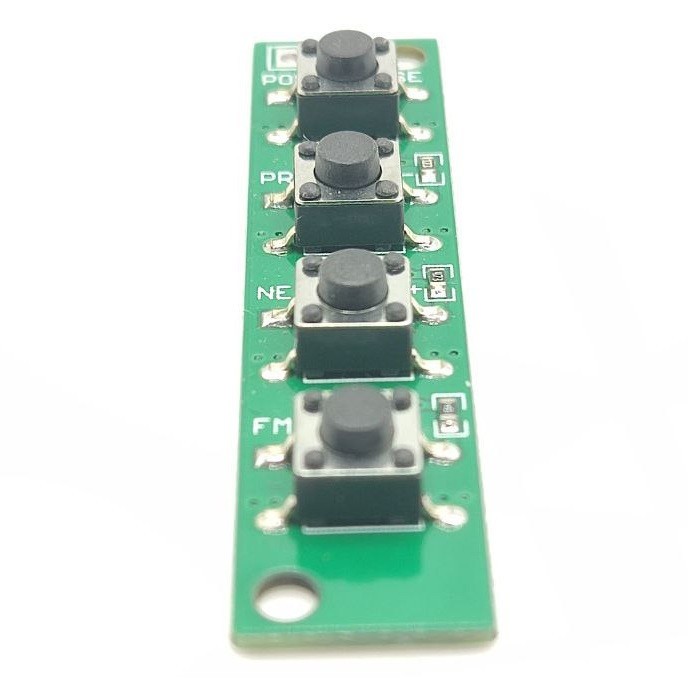

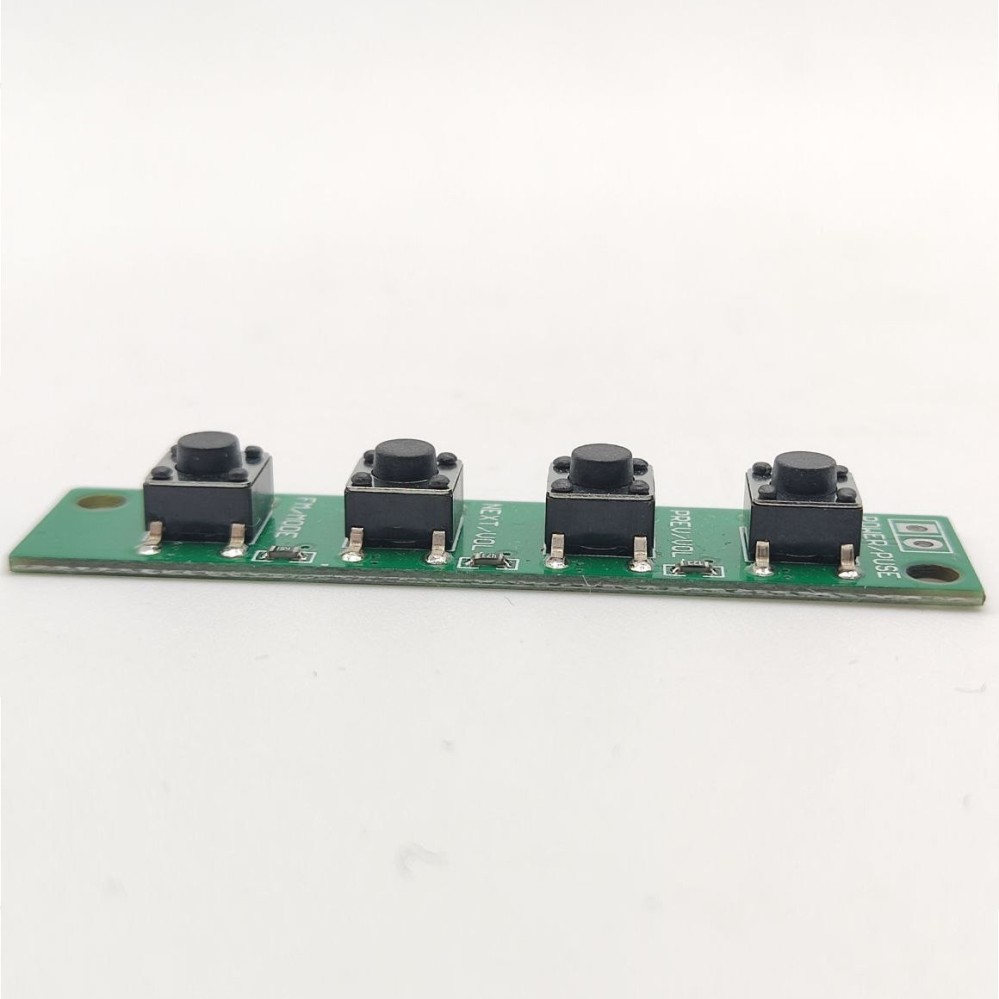

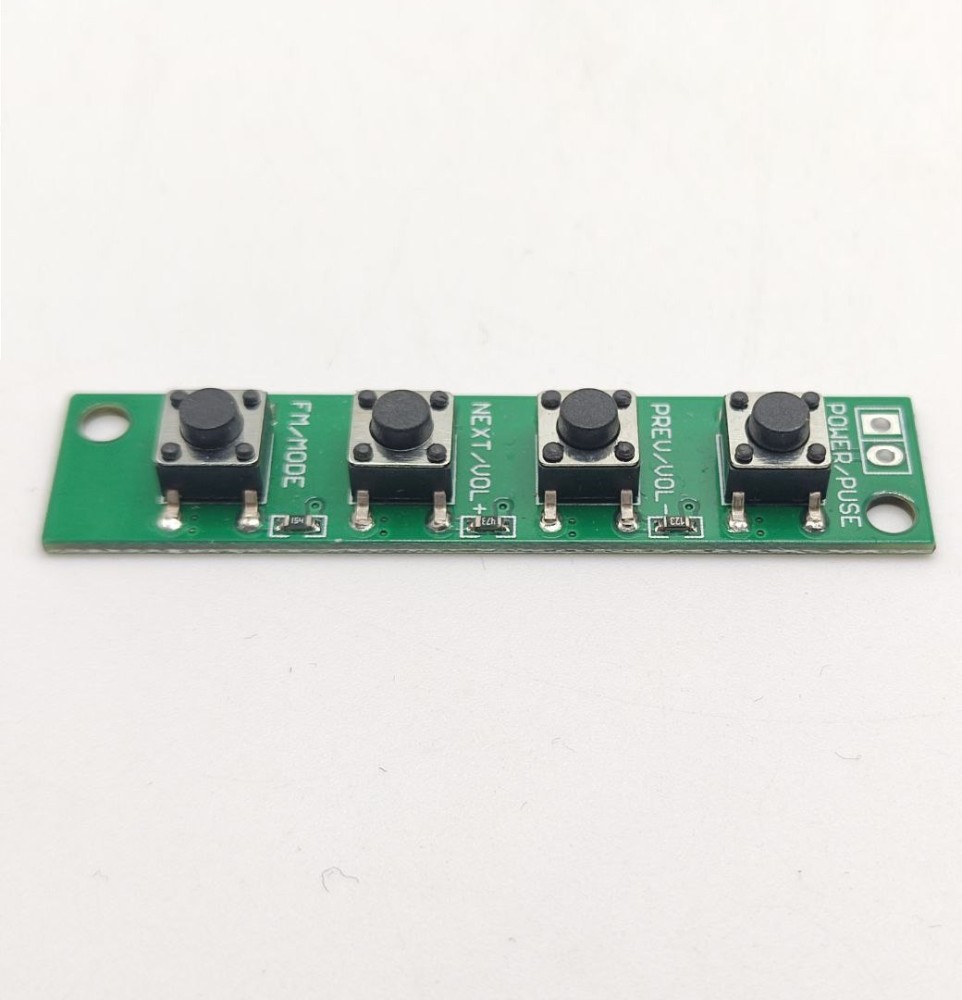

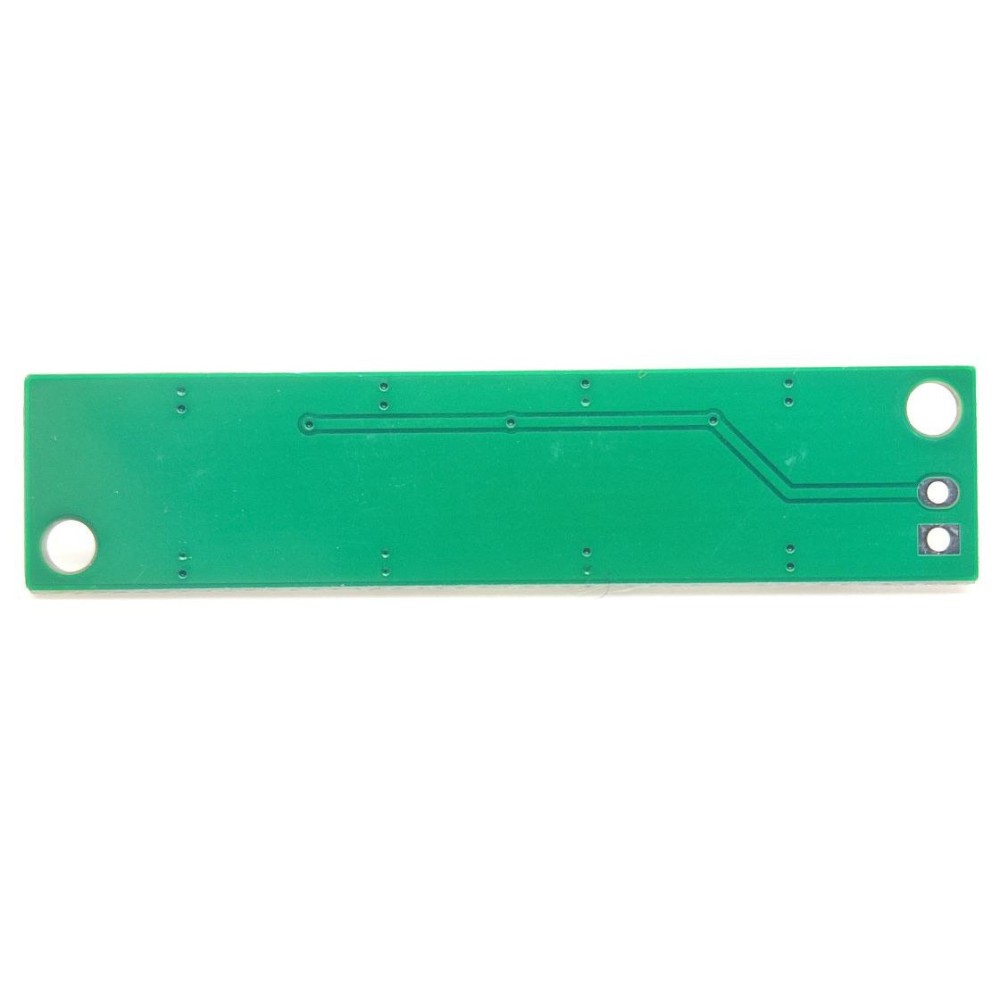

Плата з кнопками та резисторами для керування Bluetooth модулем
Компактний модуль кнопкової панелі з чотирма тактовими кнопками — це зручне та практичне рішення для керування Bluetooth-аудіомодулями, підсилювачами та іншими пристроями з IF-входом. Завдяки простому підключенню та логічній структурі керування, модуль дозволяє швидко реалізувати основні функції відтворення музики, регулювання гучності та перемикання режимів.
Особливості:

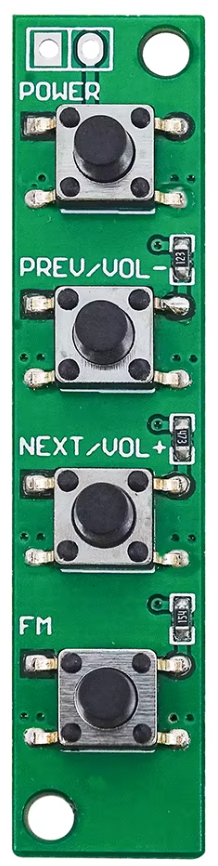

🔹 Чотири функціональні кнопки: на модулі встановлено 4 тактові кнопки без фіксації натискання: Power, PREV/VOL-, NEXT/VOL+, FM
🔹 Універсальне керування з двома режимами кожної кнопки: коротке та довге натискання забезпечують виконання різних функцій, наприклад:
— PREV/VOL-: коротке — попередній трек, довге — зменшення гучності
— NEXT/VOL+: коротке — наступний трек, довге — збільшення гучності
🔹 Кнопка FM: дозволяє перемикати режими (Bluetooth/USB/FM), а при тривалому натисканні запускає автопошук радіостанцій
🔹 Кнопка Power: використовується для вмикання або вимикання пристрою

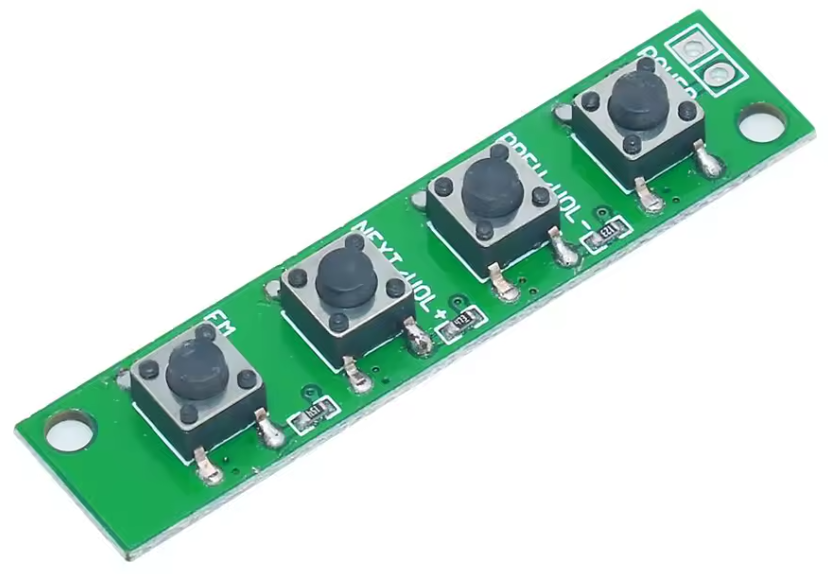

🔹 Резистивна логіка підключення: кожна кнопка підключена через послідовний резистор, що дозволяє розпізнавати команди по напрузі на одному IF-вході
🔹 Повна апаратна сумісність: модуль розроблений спеціально для Bluetooth-модулів та підсилювачів серій K1, K2, K3, K4 та інших з аналогічним керуванням

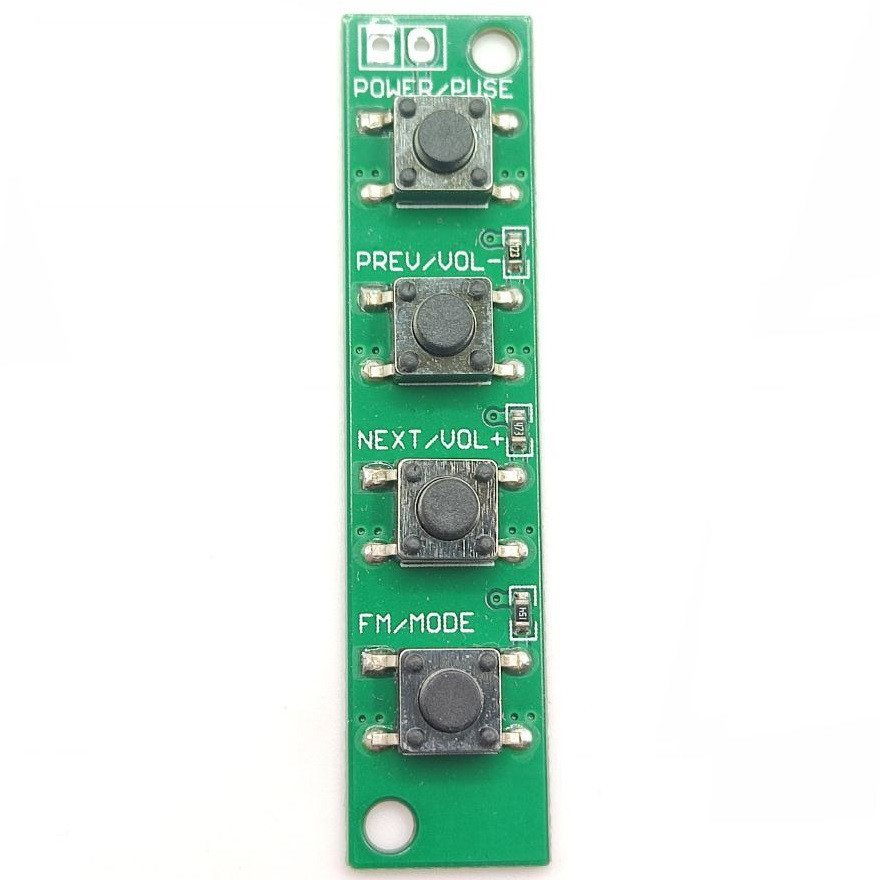

🔹 Чітке маркування на платі: підпис кожної кнопки на текстоліті спрощує монтаж і підключення

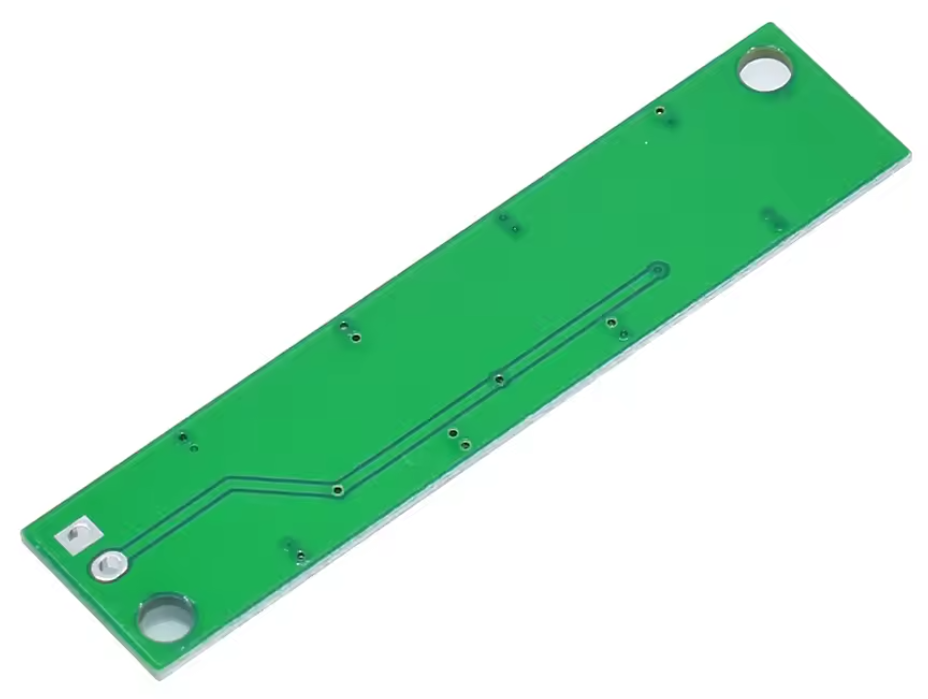

🔹 Готові монтажні отвори: на платі передбачені отвори для надійного кріплення в корпусі або панелі керування
🔹 Мінімальні розміри: завдяки компактним габаритам модуль легко інтегрується в портативні корпуси.
Схема виглядає так:
🔌 Схема підключення кнопкової панелі до IF-входу
Модуль кнопкової панелі з чотирма кнопками (Power, PREV/VOL-, NEXT/VOL+, FM) використовує резистивну логіку для передачі команд через один IF-вхід. Кожна кнопка підключена через резистор з унікальним номіналом, що дозволяє мікроконтролеру або аудіомодулю розпізнавати натискання за рівнем напруги.
Підключення:
- IF-вхід: підключається до аналогового входу мікроконтролера або до відповідного входу аудіомодуля.
- GND: загальний провід, підключається до землі системи.
Принцип роботи:
При натисканні кнопки, відповідний резистор формує напругу на IF-вході. Мікроконтролер або аудіомодуль вимірює цю напругу та визначає, яка кнопка була натиснута.
Переваги:
✔ Просте підключення до IF-входу без мікроконтролерів
✔ Дві функції на кожну кнопку — зручно для компактних панелей
✔ Не потребує програмування або прошивки
✔ Ідеально підходить для кастомних аудіопроєктів
✔ Надійна робота з популярними Bluetooth-модулями
Застосування:
✅ Побудова та ремонт Bluetooth-акустики
✅ Аудіопроєкти на базі підсилювачів з IF-входом
✅ Заміна або модернізація стандартних кнопкових панелей
✅ Керування саморобними пристроями без мікроконтролера
Технічні характеристики:
⚙️ Кількість кнопок: 4
⚙️ Тип кнопок: тактові (push-button), без фіксації
⚙️ Призначення кнопок: Power, PREV/VOL-, NEXT/VOL+, FM
⚙️ Тип підключення: резистивний IF-вхід (2 виводи)
⚙️ Сумісність: модулі K1–K4, підсилювачі з IF-керуванням
⚙️ Розміри плати: 52 × 12 × 5,8 мм
⚙️ Матеріал плати: текстоліт
Комплектація:
📦 Модуль кнопкової панелі – 1 шт
Цей модуль є оптимальним вибором для простого та надійного керування Bluetooth-пристроями без мікроконтролера. Його зручність, компактність і повна сумісність з популярними аудіомодулями роблять його незамінним елементом у багатьох проєктах. Особливо корисний для побудови акустичних систем, модернізації колонок та кастомних електронних пристроїв.
