Код: 24593

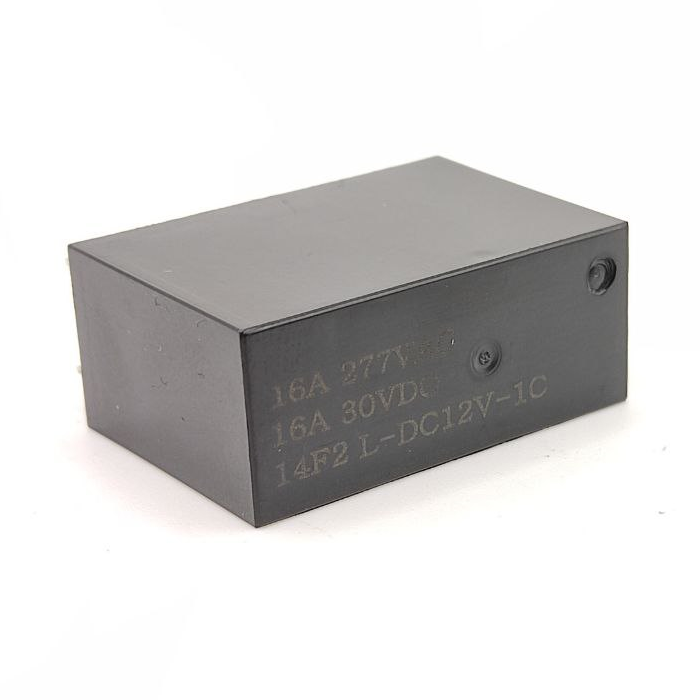

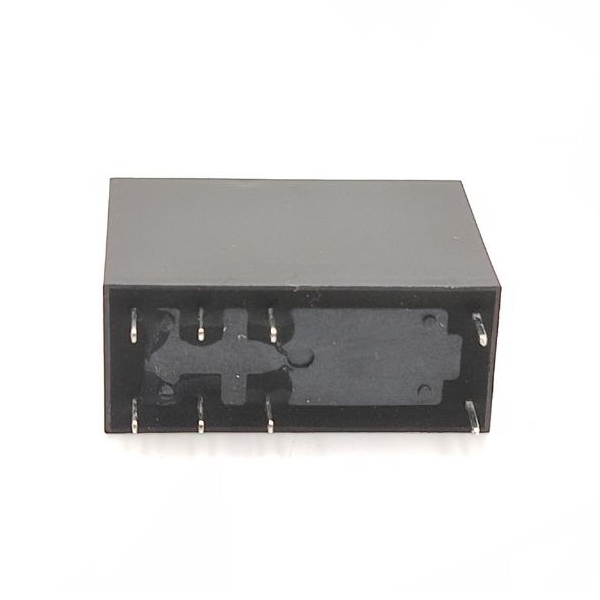

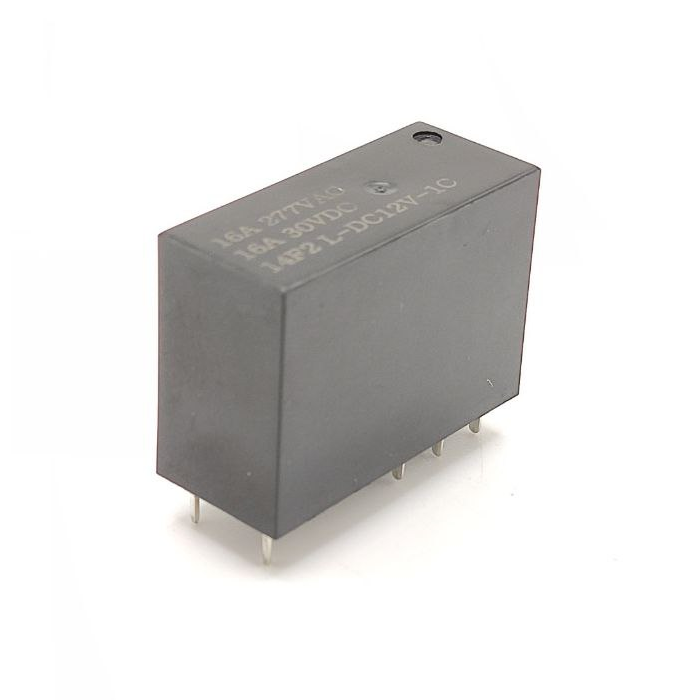

Реле 14F2 L-DC12V-1C електромагнітне 16A 277VAC 30VDC
Ціна за 1 шт.
70.00
грн
В
наявності 83
шт.
Оптом і в роздріб
Оптові ціни
Опис
Реле 14F2 L-DC12V-1C електромагнітне 16A 277VAC 30VDC
Електромагнітне реле 14F2 L-DC12V-1C — це надійний комутаційний компонент для керування навантаженнями змінного та постійного струму. Завдяки контактній групі 1C (перемикаючий контакт), високій комутаційній здатності та широкому температурному діапазону реле підходить для промислових, побутових і електронних систем. Працює від котушки на 12 В DC.
Особливості
🔹 Контактна група 1C (перемикаючий контакт).
🔹 Номінальний струм навантаження — 16 А.
🔹 Працює з навантаженнями до 277 В AC або 30 В DC.
🔹 Висока електрична та механічна зносостійкість.
🔹 Стійкість до вібрацій та ударів.
🔹 Безпечна ізоляція з високою напругою пробою.
Переваги
✔ Висока комутаційна потужність — до 4000 В·А / 480 Вт.
✔ Тривалий ресурс — до 100 000 електричних циклів.
✔ Універсальність застосування у різних схемах керування.
✔ Надійні контакти зі сплаву срібла (Ag Alloy).
✔ Швидкий час спрацювання — 15 мс.
✔ Підтримка температур від –30 до +70 °C.
Застосування
✅ Блоки живлення та зарядні системи.
✅ Автоматика та контролери.
✅ Побутові пристрої та промислові модулі.
✅ Релейні плати, комутаційні блоки.
✅ Системи керування двигунами й насосами.
Опис
🔸 Тип контактів: 1C (нормально-відкритий + нормально-закритий).
🔸 Матеріал контактів: Ag Alloy.
🔸 Керування: котушка 12 В DC.
🔸 Електрична ізоляція: до 5000 В AC між контактами та котушкою.
Інструкція до використання
1️⃣ Під’єднайте котушку до джерела 12 В DC.
2️⃣ Підключіть силові контакти відповідно до схеми (NO/NC/COM).
3️⃣ Переконайтеся в надійності кріплення й відсутності люфтів.
4️⃣ Не перевищуйте максимальні комутаційні параметри.
5️⃣ Забезпечте вентиляцію та захист від вологи.
Заходи безпеки
⚠️ Не перевищуйте струм 16 А.
⚠️ Уникайте роботи при вологості понад 85 %.
⚠️ Не допускайте ударів понад 100 G (руйнування).
⚠️ Використовуйте лише в межах температур –30…+70 °C.
⚠️ Перевіряйте ізоляцію перед монтажем.
Технічні характеристики
⚙️ Тип контактів: 1A / 1C
⚙️ Матеріал контактів: Ag Alloy
⚙️ Номінальний струм: 16 А
⚙️ Номінальні напруги навантаження: 277 В AC / 30 В DC
⚙️ Максимальна комутаційна напруга: 250 В AC / 110 В DC
⚙️ Максимальний струм комутації: 16 А
⚙️ Максимальна потужність комутації: 4000 В·А / 480 Вт
⚙️ Початковий опір контактів: ≤100 мОм
⚙️ Електричний ресурс: 100 000 циклів
⚙️ Механічний ресурс: 10 000 000 циклів
⚙️ Опір ізоляції: ≥100 МОм (500 В DC)
⚙️ Міцність ізоляції (контакти–контакти): 1000 В AC (1 хв)
⚙️ Міцність ізоляції (контакти–котушка): 5000 В AC (1 хв)
⚙️ Час спрацювання: ≤15 мс
⚙️ Час відпускання: ≤8 мс
⚙️ Діапазон температур: –30…+70 °C
⚙️ Стійкість до ударів: 10 G (робоча), 100 G (руйнування)
⚙️ Вібрації: 10–55 Гц, 1.5 мм
⚙️ Вологість: 20–85 % RH
⚙️ Маса: ~13 г
⚙️ Сертифікація: TUV, CE, CQC
📝 Примітка: Виробник може змінювати характеристики та зовнішній вигляд без попередження.
Комплектація
📦 Реле 14F2 L-DC12V-1C — 1 шт
Надійне електромагнітне реле з високими комутаційними можливостями для широкого спектра застосувань.
