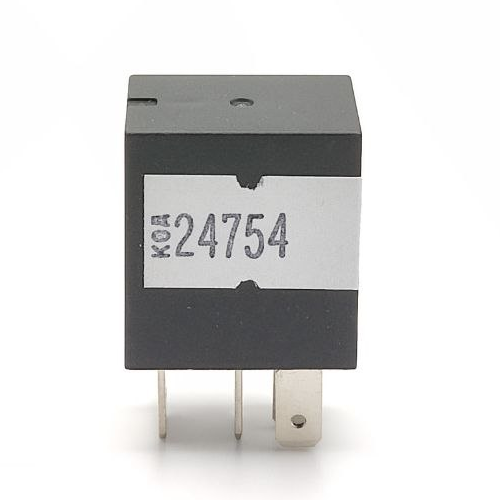

Код: 24754

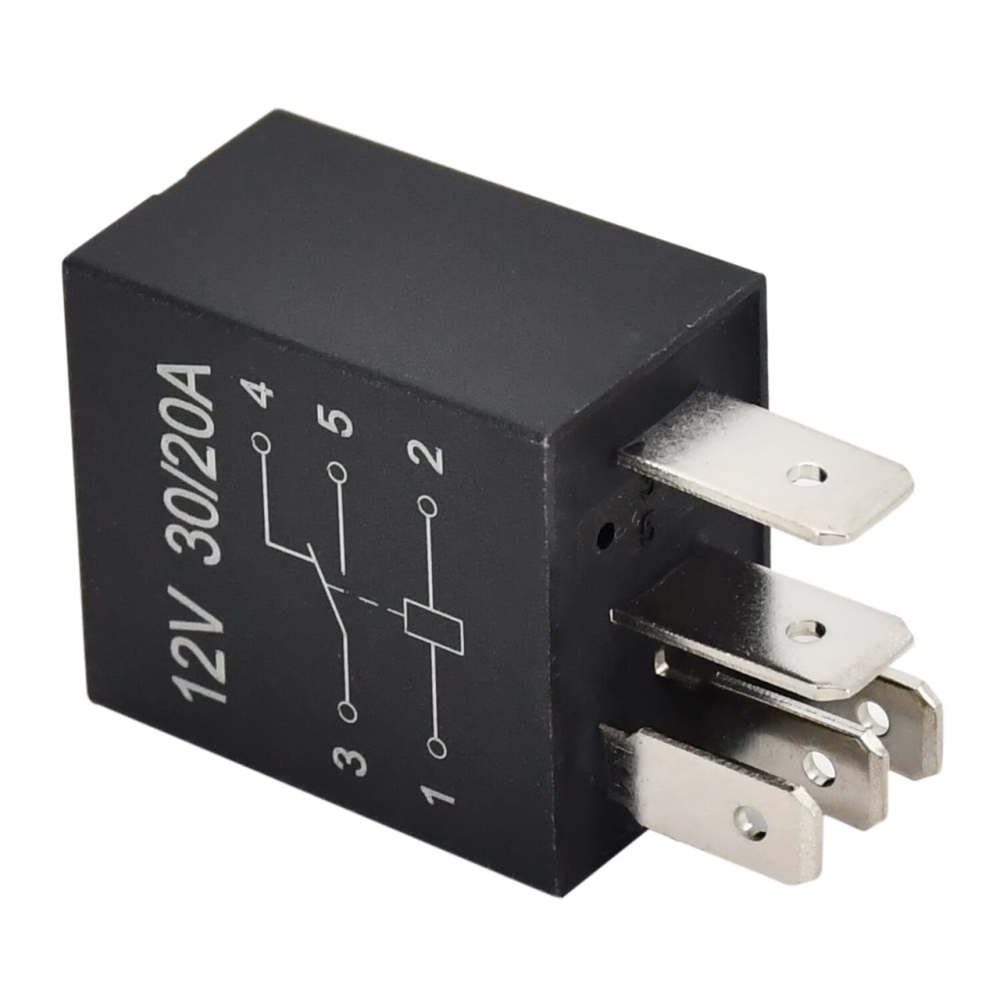

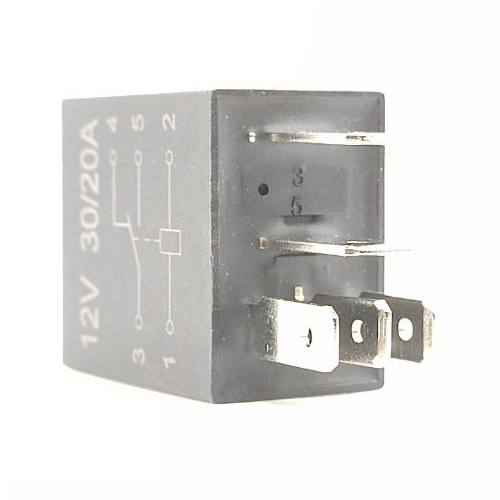

Реле автомобільне 4130-1C 12VDC 30/20A 5Pin
Ціна за 1 шт.
65.70
грн
В
наявності 20
шт.
Оптом і в роздріб
Оптові ціни
Опис
Реле автомобільне 4130-1C 12VDC 30/20A 5Pin
Реле автомобільне 4130-1C 12VDC 30/20A 5Pin — це надійний електромеханічний компонент, призначений для керування електричними ланцюгами в автомобілях, вантажівках, мотоциклах та човнах. Забезпечує стабільне ввімкнення та вимкнення систем освітлення, вентиляції, сигналізації, електроприводів та інших пристроїв. Реле розраховане на навантаження до 30/20 А та роботу у стандартних автомобільних умовах при напрузі 12–14 В.
Особливості
🔹 Висока сила струму 30/20 А — підходить для керування потужними споживачами (освітлення, вентилятори, підігрівачі, замки).
🔹 Тип контактів SPDT (1C) — один перемикаючий контакт із конфігурацією 1NO / 1NC, універсальний для більшості автомобільних схем.
🔹 Підтримка робочої напруги 12–14 VDC — повна сумісність із бортовою мережею автомобілів.
🔹 Захист від перегріву та короткого замикання — підвищує надійність та збільшує термін служби реле.
🔹 Стійкість до екстремальних температур від –30°C до +80°C — стабільна робота за будь-яких погодних умов.
🔹 Корпус із міцного термостійкого пластику та попередньо підключені клеми — полегшують монтаж та підключення.
🔹 Компактний стандартний форм-фактор із 5 контактами — сумісний із більшістю монтажних блоків у транспортних засобах.
🔹 Високоякісні контакти AgSnO12 — забезпечують низький опір та надійне перемикання.
🔹 Підходить для широкого спектру функцій автомобіля — максимально універсальне застосування.
🔹 Просте підключення та монтаж без спеціального інструменту.
🔹 Надійна тривала робота навіть у складних умовах (вібрації, перепади напруги, волога).
Переваги
✔ Підходить для навантажень середньої та високої потужності
✔ Сумісність із більшістю автомобільних електросистем
✔ Захист від перегріву та КЗ
✔ Стабільна робота при екстремальних температурах
✔ Міцна конструкція, стійка до вібрацій
✔ Тривалий ресурс контактів
✔ Швидкий та простий монтаж
Застосування
✅ Автомобільні системи освітлення
✅ Електровентилятори, приводи, мотори
✅ Системи сигналізації та охоронні комплекси
✅ Електрозамки, склопідйомники, центральний замок
✅ Вантажний транспорт, автобуси, спецтехніка
✅ Автоспорт, тюнінг, позашляхова техніка
✅ Будь-які схеми, де потрібне перемикання струму до 30/20 А

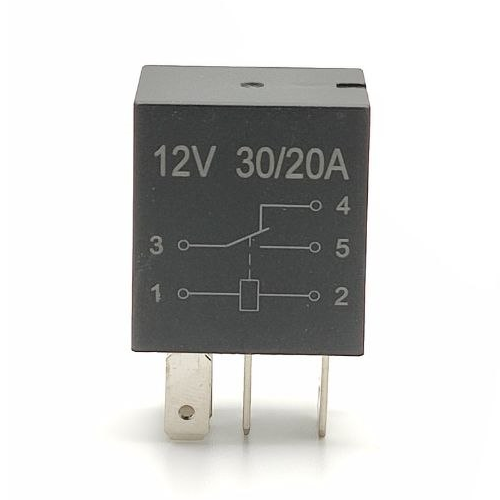

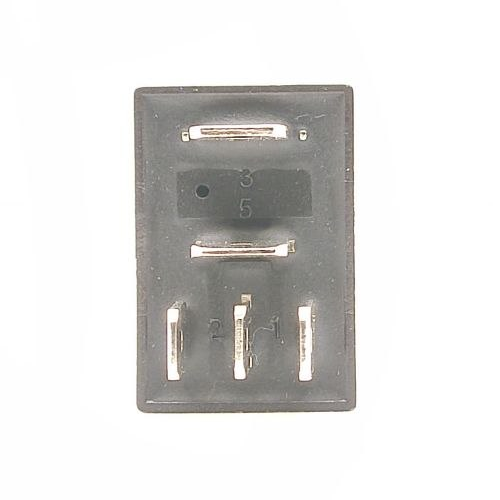

Опис інтерфейсів
🔸 Контакти керування котушкою 86 та 85 — підключення живлення 12 В
🔸 Нормально відкритий контакт 87 (NO) — живить навантаження при активації
🔸 Нормально закритий контакт 87а (NC) — розімкнений при активному стані
🔸 Загальний контакт 30 (COM) — комутаційна точка перемикання
🔸 5 контактів для інтеграції у бортову електросистему
Інструкція до використання
1️⃣ Визначте тип підключення — NO, NC або перемикання (SPDT).
2️⃣ Під'єднайте котушку реле до +12 В та маси.
3️⃣ Підключіть навантаження до відповідних контактів COM–NO або COM–NC.
4️⃣ Зафіксуйте реле в монтажному блоці або колодці.
5️⃣ Перевірте роботу схеми шляхом подачі живлення.
Заходи безпеки
⚠️ Монтаж виконувати при вимкненому живленні
⚠️ Не перевищувати струм 30/20 А
⚠️ Уникати потрапляння вологи на контакти
⚠️ Використовувати правильно підібраний запобіжник
⚠️ Контролювати якість обжимних з’єднань
Технічні характеристики
⚙️ Матеріал контактів: AgSnO12
⚙️ Тип контакту: Open 1Z 1H
⚙️ Номінальна напруга: 12 V DC
⚙️ Робоча напруга: до 14 V DC
⚙️ Максимальний струм перемикання: 40 А
⚙️ Максимальна потужність: 560 W
⚙️ Напруга котушки: 12 V
⚙️ Опір котушки: 1.8 W–800 Ω
⚙️ Напруга спрацювання: 6.8 V–8.5 V
⚙️ Напруга відпускання: 1.2 V–3.5 V
⚙️ Максимально допустима напруга: 14 V
⚙️ Температурний діапазон: –30°C … +80°C
⚙️ Корпус: термостійкий пластик
⚙️ Контакти: високоякісний метал
⚙️ Форм-фактор: стандарт 5-контактного реле
📝 Примітка: Виробник може змінювати характеристики та зовнішній вигляд без попереднього повідомлення.
Комплектація
📦 Реле автомобільне 4130-1C 12VDC 30/20A 5Pin
Надійний компонент для безпечного керування електричними ланцюгами транспортного засобу.
