Код: 24322

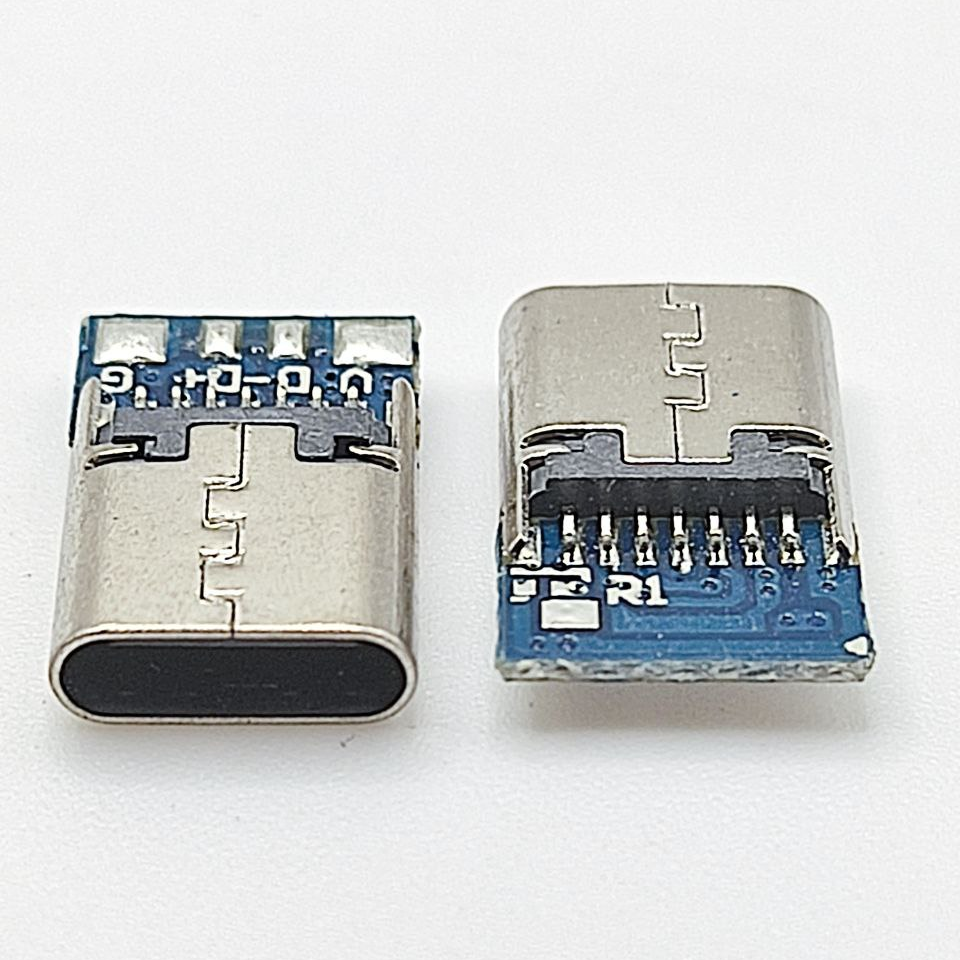

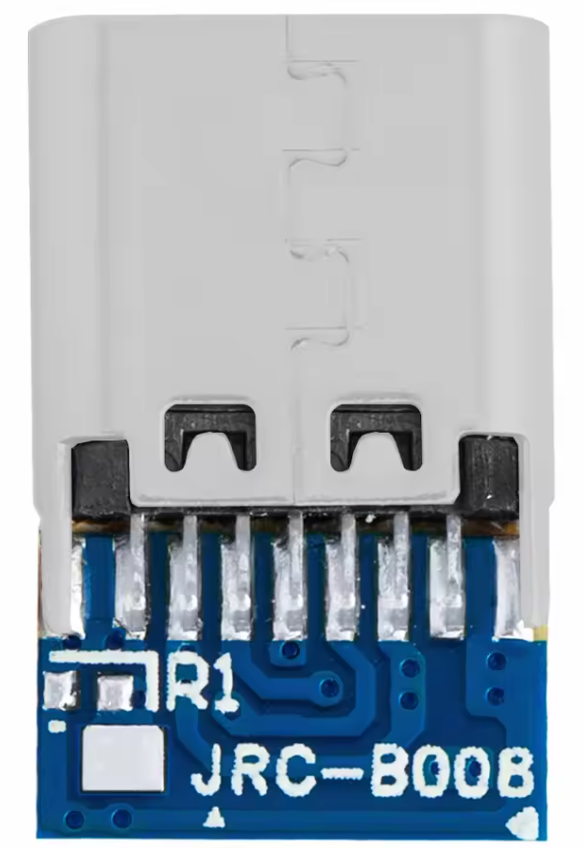

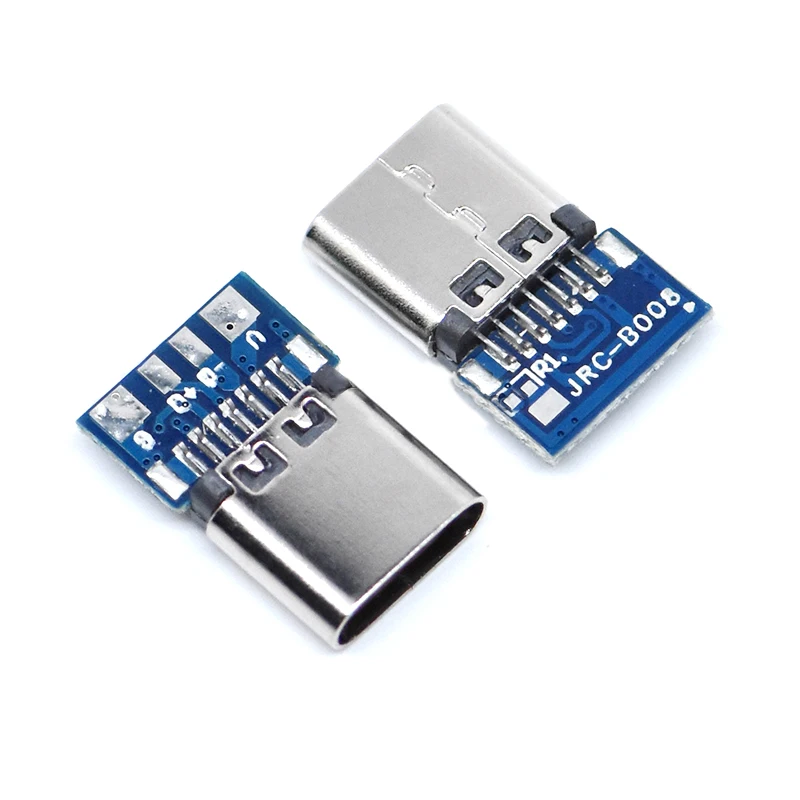

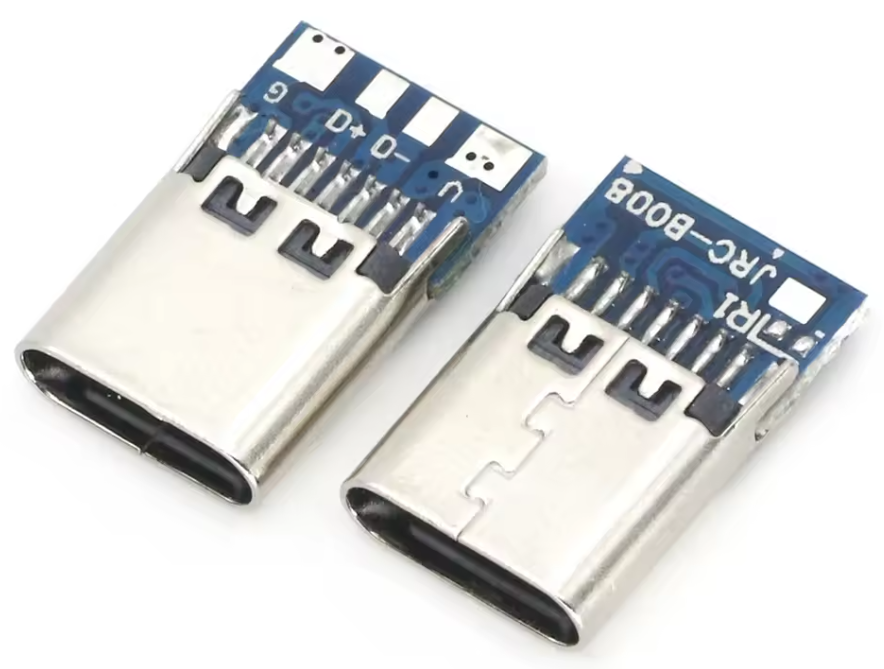

Роз`єм USB 3.1 Type-C 12 24 Pin для друкованої плати Female
Ціна за 1 шт.
11.30
грн
В
наявності 1
шт.
Оптом і в роздріб
Оптові ціни
10.10
грн./шт.
при замовленні від
20
шт.
Опис

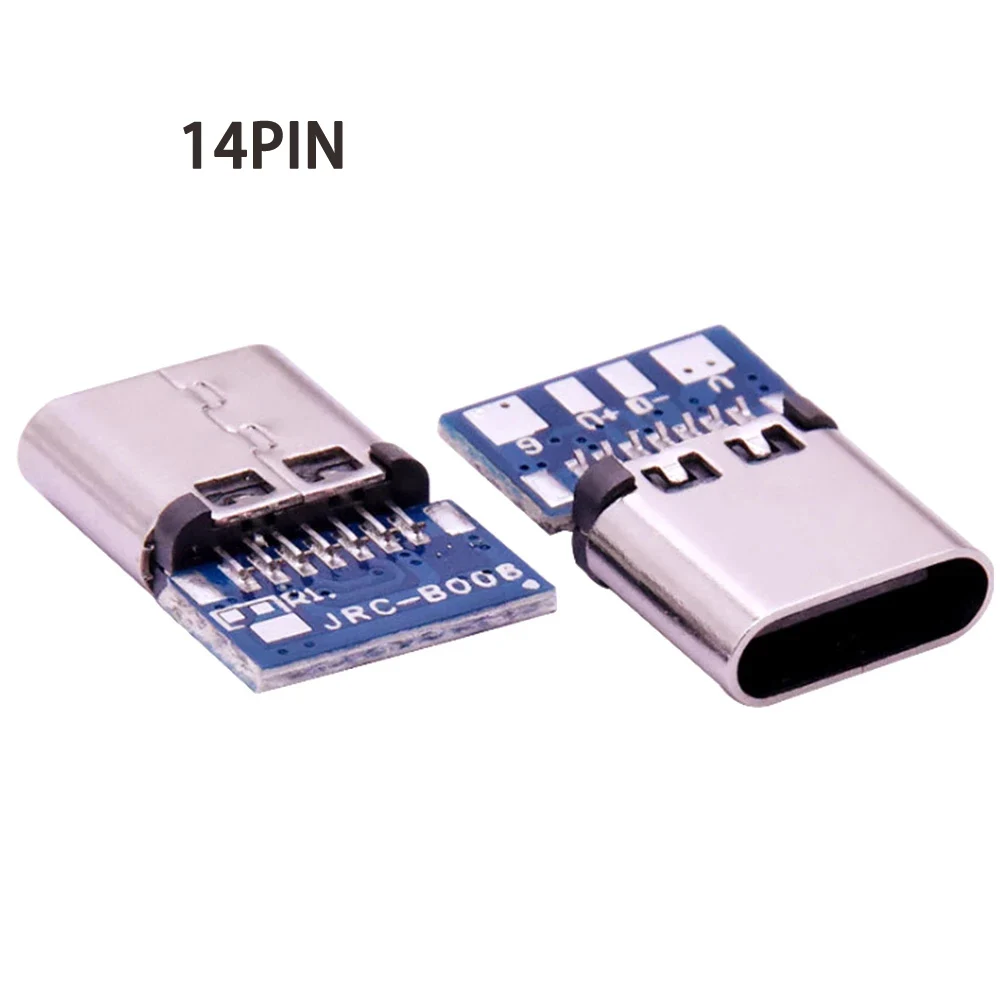

USB 3.1 Type-C роз’єм 14 контактів (гніздо) для монтажу на кабель
Універсальний роз’єм USB 3.1 Type-C 14 Pin Female Socket призначений для монтажу методом пайки до кабелів або друкованих плат. Завдяки сучасному стандарту USB Type-C забезпечується двостороннє підключення, стабільна передача даних і живлення для різноманітних електронних пристроїв. Ідеальний вибір для виготовлення кабелів, ремонтів, модернізації або проєктів DIY.
Особливості
🔹 Корпус роз’єму виконаний із нікельованого металу, що гарантує захист від корозії та механічну міцність.
🔹 Контактна група з латуні забезпечує низький опір і надійне з’єднання сигналів.
🔹 Підтримує номінальний струм до 3А та напругу до 20В для живлення різних пристроїв.
🔹 Термостійкий ізолятор з матеріалу LCP стійкий до перегріву та механічних навантажень.
🔹 Конструкція розроблена для зручного ручного монтажу методом пайки.
🔹 Компактний розмір дозволяє інтегрувати роз’єм у портативні пристрої та друковані плати.
Переваги
✔ Надійне двостороннє з’єднання без люфту.
✔ Висока якість матеріалів і точна обробка контактів.
✔ Простота встановлення навіть без спеціального обладнання.
✔ Підтримка високошвидкісної передачі даних стандарту USB 3.1.
Застосування
✅ Виготовлення та ремонт USB Type-C кабелів.
✅ Використання у зарядних пристроях, адаптерах, DIY-модулях.
✅ Прототипування пристроїв із сучасним інтерфейсом живлення.
Опис інтерфейсів
🔸 12 контактів для сигнальних і живильних ліній.
🔸 Металевий корпус із нікельованим покриттям для захисту від зношування.

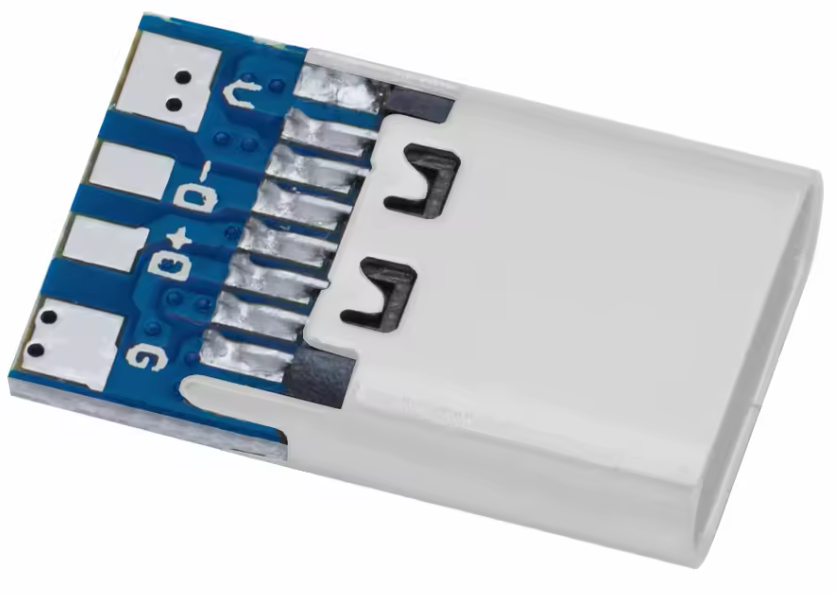

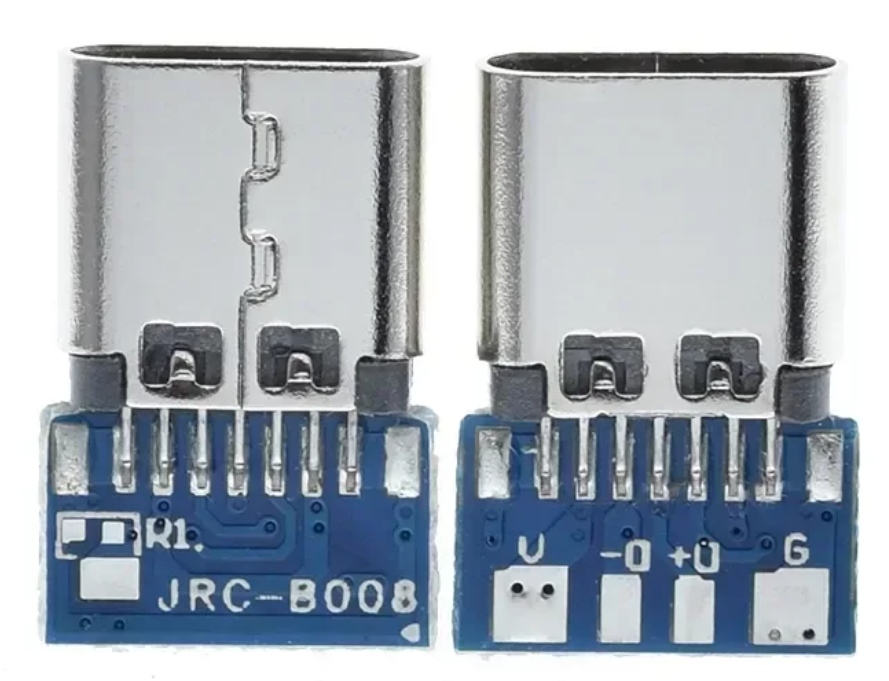

🔸 Чітко промарковані місця під пайку провідників.
🔸 Міцне кріплення забезпечує стабільне з’єднання під час експлуатації.
Інструкція до використання
1️⃣ Підготуйте провідники, зачистіть їх від ізоляції.
2️⃣ Зафіксуйте роз’єм у тримачі або фіксаторі для зручності пайки.
3️⃣ Припаяйте дроти до відповідних контактів згідно зі схемою.
4️⃣ Перевірте відсутність короткого замикання.
5️⃣ За потреби закрийте місце пайки термоусадкою або корпусом.
Заходи безпеки
⚠️ Не перевищуйте номінальний струм 3А та напругу 20В.
⚠️ Уникайте потрапляння вологи під час пайки та експлуатації.
⚠️ Не допускайте механічного пошкодження контактів.
⚠️ Не використовуйте роз’єм при пошкодженій ізоляції.
Технічні характеристики
⚙️ Тип роз’єму: USB 3.1 Type-C Female, 14 Pin
⚙️ Метод монтажу: пайка (solder type)
⚙️ Зусилля вставлення: 5–20 N
⚙️ Зусилля витягування: 6–20 N
⚙️ Номінальний струм: 3 A
⚙️ Номінальна напруга: 20 V AC
⚙️ Опір контактів: ≤ 40 mΩ
⚙️ Мінімальний опір ізоляції: ≥ 100 MΩ
⚙️ Матеріал контактів: латунь
⚙️ Матеріал корпусу: мідь із нікельованим покриттям
⚙️ Матеріал ізолятора: LCP
⚙️ Робоча температура: від -30°C до +85°C
📝 Примітка: Виробник може змінювати властивості, характеристики, зовнішній вигляд і комплектацію товарів без попереднього повідомлення.
Комплектація

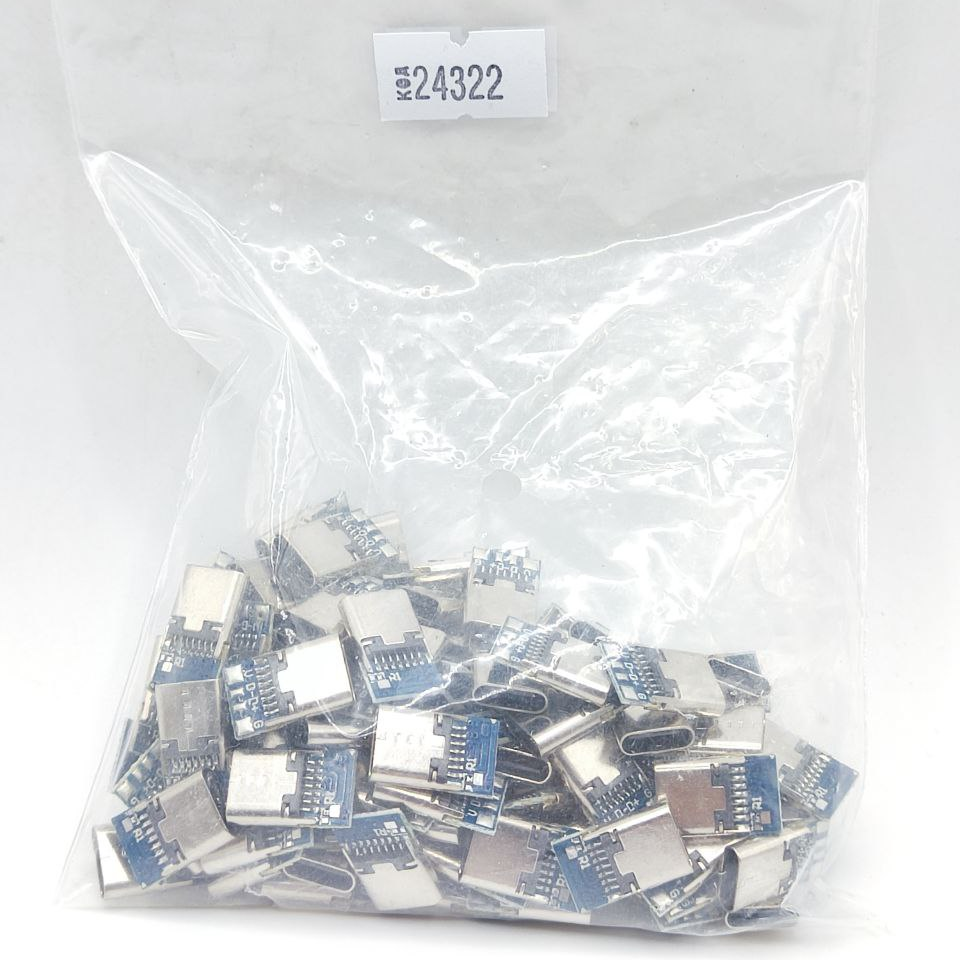

📦 Роз’єм USB 3.1 Type-C 14 Pin Female Socket — 1 шт.
Роз’єм поєднує високу надійність, простоту монтажу та відповідність сучасним стандартам USB 3.1, що робить його ідеальним для проєктів, де важливі якість з’єднання та довговічність конструкції.
