ШІМ-контролер двухканальный генератор сигналів Led дисплей 5V 12V 24V

Ціна за 1 шт.

68.00 грн

В
                                                                    наявності 0
                                                                    шт.

пр. Слобожанський 83/3
                                                                            (0 шт).

Оптом і в роздріб

Способи оплати Умови повернення Графік роботи

Товара нема в наявності

Опис

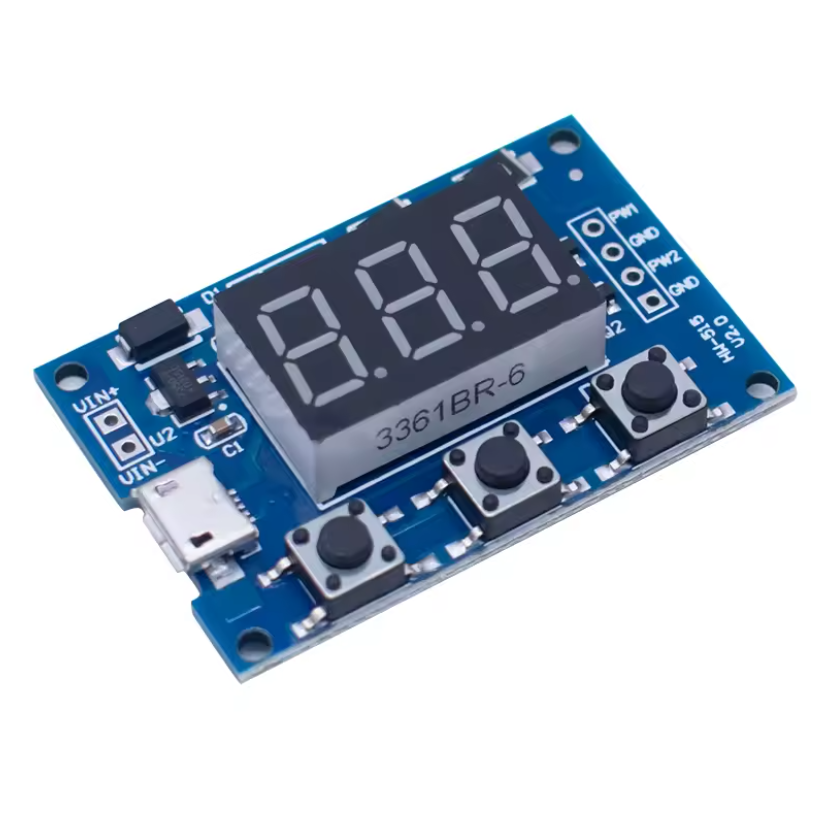

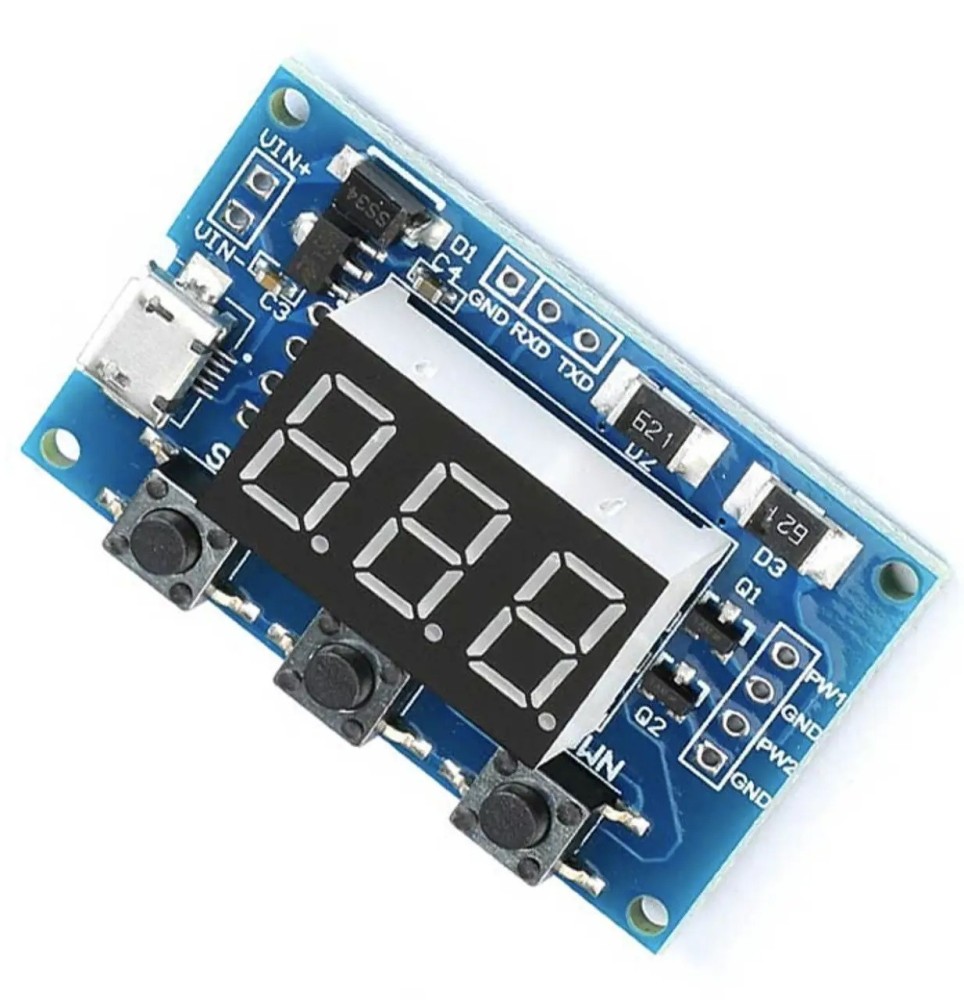

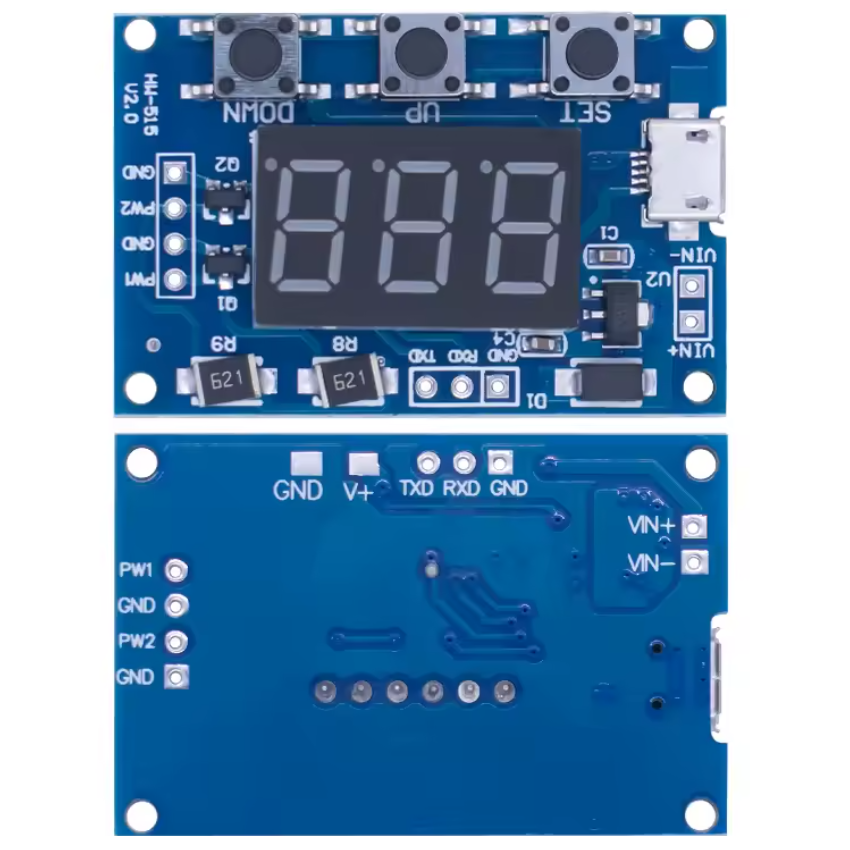

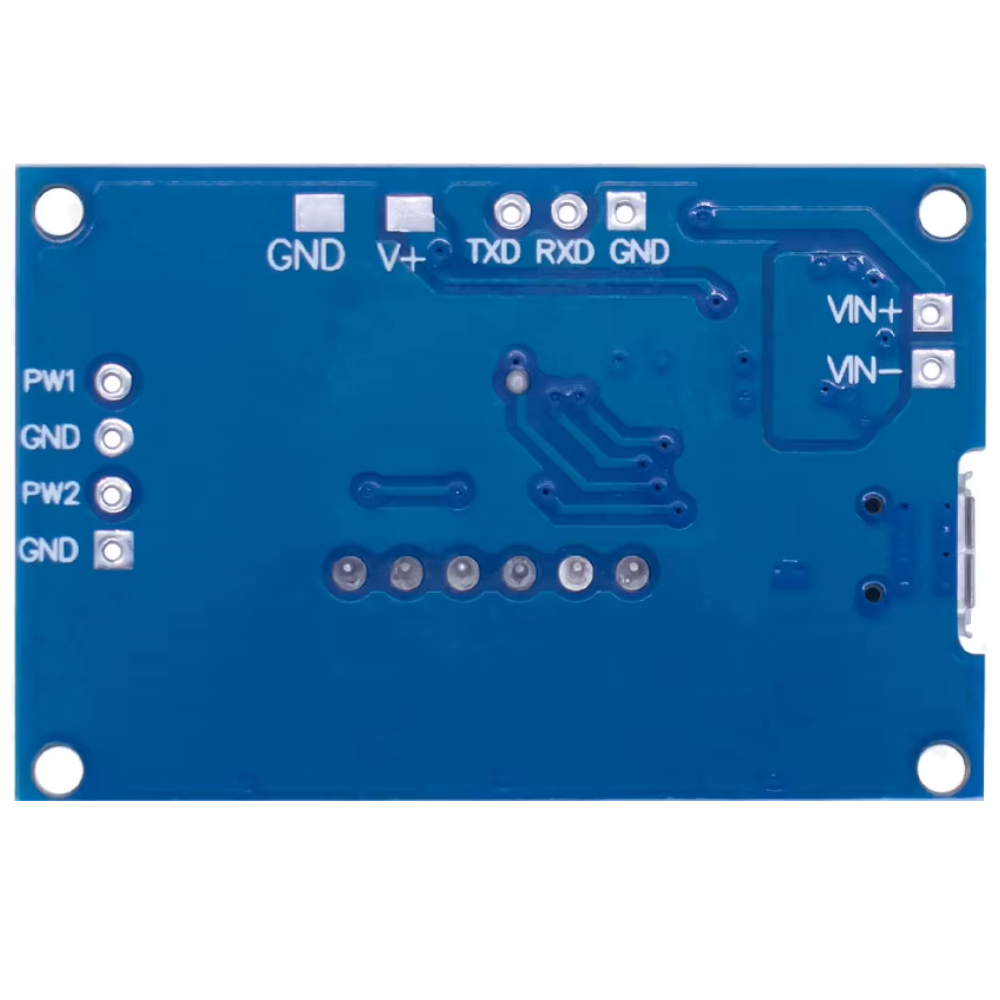

ШІМ-контролер двухканальный генератор сигналів Led дисплей 5V 12V 24V

Цей двоканальний ШІМ-контролер — компактний і зручний інструмент для точного генерування імпульсних сигналів. Завдяки незалежному налаштуванню частоти та скважності для кожного каналу, він ідеально підходить для задач тестування, налаштування електроніки, управління двигунами або LED-стрічками. Наявність LED-дисплея і просте керування кнопками забезпечують зручність у роботі навіть для новачків.

Особливості:

🔹 Два незалежні PWM-виходи: забезпечують окреме налаштування частоти й скважності для кожного каналу.
🔹 Широкий діапазон частот: від 1 Гц до 150 кГц із трьома режимами представлення (Hz, kHz, X.X.X).

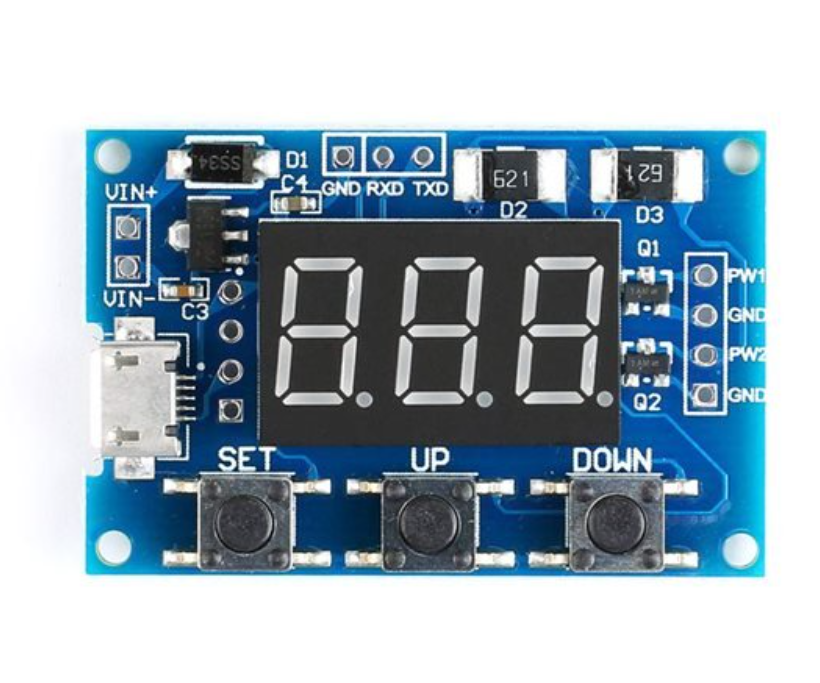

🔹 Просте керування: три кнопки — Set, Up, Down — для швидкої зміни параметрів та перемикання між режимами.
🔹 Підтримка UART: дозволяє розширене керування через послідовний порт.
🔹 Пам’ять налаштувань: всі встановлені параметри зберігаються після вимкнення живлення.
🔹 Гнучка амплітуда виходу: стандартна 5V V-pp із можливістю зміни через зовнішнє джерело (5–30V).
🔹 Живлення: через microUSB або безпосередньо 5–30V DC.
🔹 Компактний розмір: плата 43 × 29 мм, зручна для вбудовування в проєкти.

Переваги:

✔ Простота використання завдяки LED-дисплею і кнопковому управлінню.
✔ Можливість застосування в широкому діапазоні температур — від -30℃ до +70℃.
✔ Підтримка високої точності генерації сигналу з похибкою лише до 2%.
✔ Підходить для як для лабораторних досліджень, так і для DIY-проєктів.
✔ Працює одразу після підключення живлення, не потребує додаткового налаштування.

Застосування:

✅ Генерація імпульсів для керування драйверами та двигунами.
✅ Тестування та калібрування електронних пристроїв.
✅ Керування яскравістю LED-стрічок або потужністю навантаження.
✅ Експерименти з частотою/скважністю сигналу в навчальних цілях.
✅ Робота у вбудованих системах з живленням від 5V до 30V.

Два незалежні PWM-виходи з можливістю окремого налаштування частоти та скважності;
Широкий частотний діапазон та висока точність;
Можливість підключення до UART (послідовного порту).

Інструкція по налаштуванню:

1️⃣ Перемикання параметрів: коротке натискання кнопки Set змінює активний параметр. Відображаються:
• FR1 — частота PWM1
• dU1 — скважність PWM1
• FR2 — частота PWM2
• dU2 — скважність PWM2

2️⃣ Зміна значень: кнопками Up і Down змінюється значення активного параметра. Тривале натискання пришвидшує зміну.

3️⃣ Режим вибору частотного діапазону:
• Утримуйте Set, щоб увійти в режим вибору діапазону:
— XXX: 1–999 Гц
— XX.X: 0.1–99.9 кГц
— X.X.X: 1–150 кГц

4️⃣ Зміна пікової напруги PWM:
• Якщо потрібно, відріжте лінію та підключіть зовнішнє джерело живлення 5–30V.

5️⃣ Відображення значень:
• 100 = 100 Гц
• 54.1 = 54.1 кГц
• 1.2.4 = 124 кГц

6️⃣ Пам’ять: усі параметри зберігаються після вимкнення живлення автоматично.

Технічні характеристики:

⚙️ Робоча напруга: 5–30V DC
⚙️ Живлення: також підтримується через micro USB 5V
⚙️ Діапазон частот: 1 Гц ~ 150 кГц
⚙️ Похибка частоти: ≤ 2%
⚙️ Струм вихідного сигналу: 8–30 мА (кожен канал)
⚙️ Амплітуда сигналу: 5V V-pp за замовчуванням (змінюється при зовнішньому живленні)
⚙️ Робоча температура: -30℃ ~ +70℃
⚙️ Розміри модуля: 43 × 29 мм

Комплектація:

📦 ШІМ-контролер 2-канальний із LED-дисплеєм

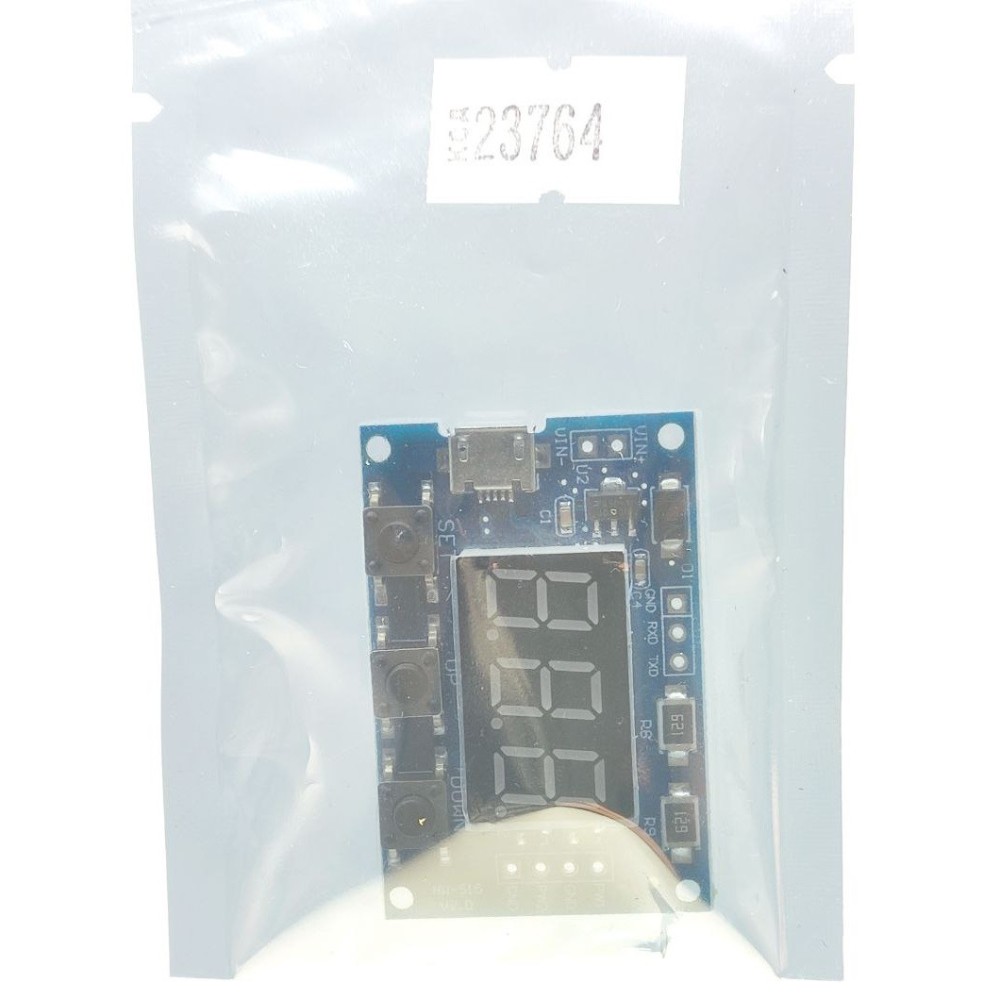

📦 Упаковка: антистатичний пакет

Цей модуль стане незамінним помічником для електроніків і ентузіастів, що потребують точного керування частотою та скважністю сигналів у компактному й надійному виконанні.
