Код: 24352
ШІМ-регулятор швидкості двигуна PWM 5V 12V 10A
Ціна за 1 шт.
37.20
грн
В
наявності 0
шт.
Оптом і в роздріб
Товара нема в наявності
Опис

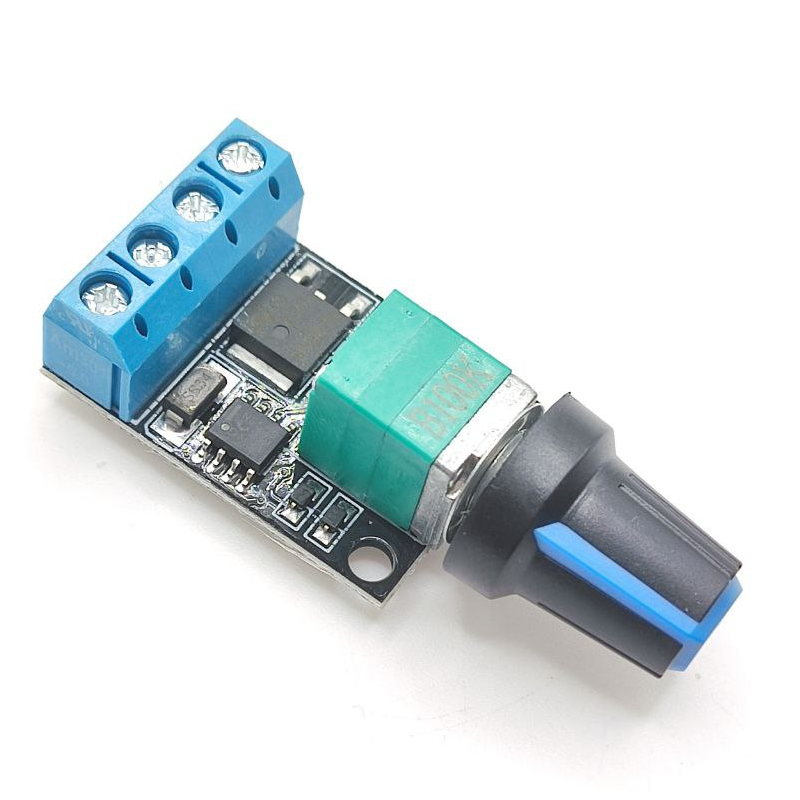

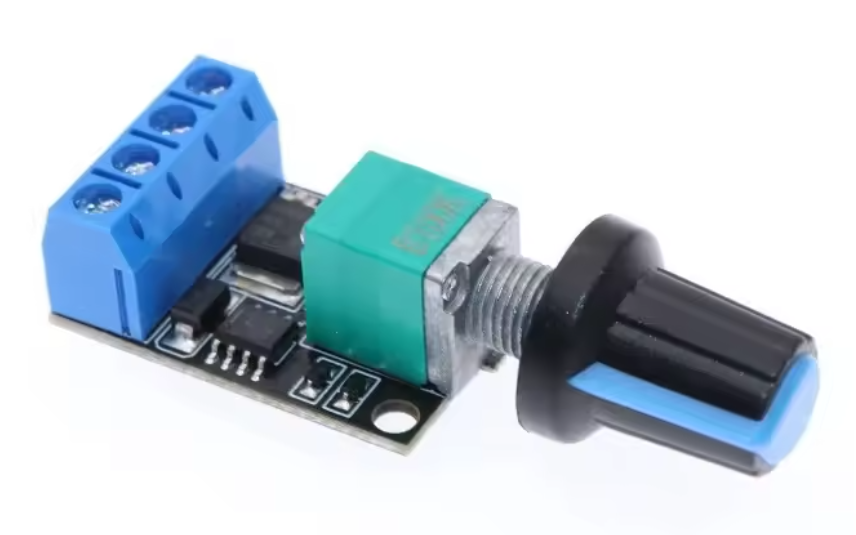

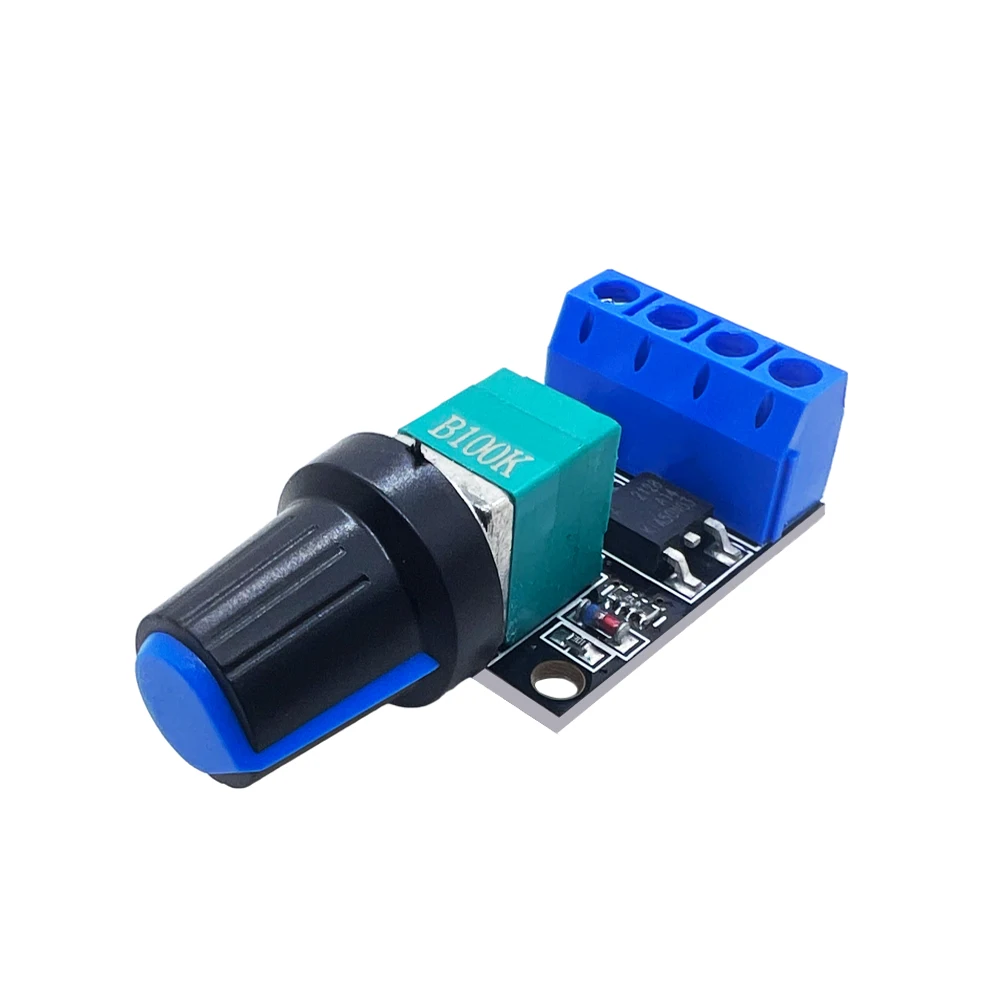

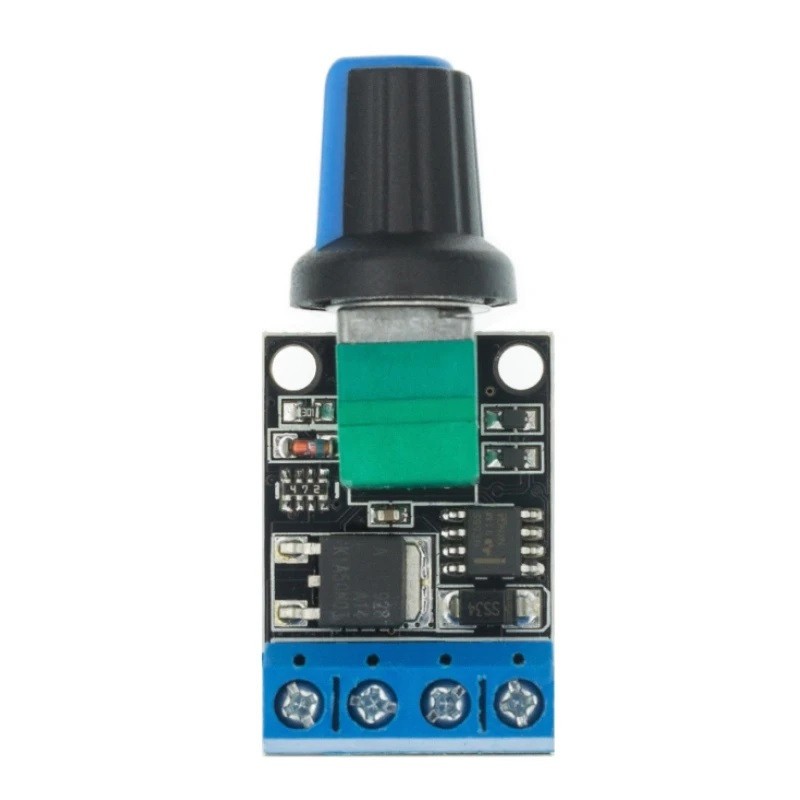

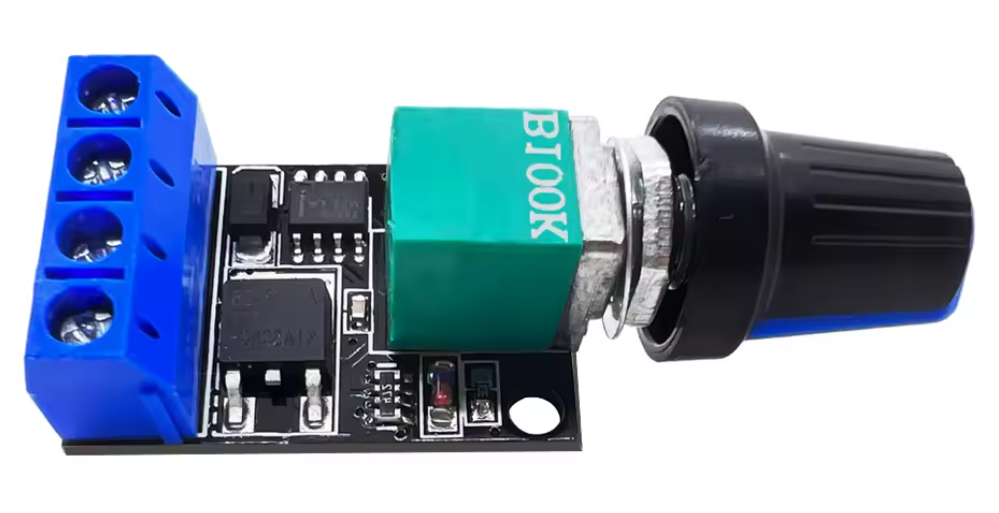

ШІМ-регулятор швидкості двигуна PWM 5V 12V 10A
Компактний модуль регулятора швидкості постійного струму Mini 10A PWM призначений для керування швидкістю обертання двигунів постійного струму та може використовуватись як димер для світлодіодів (за умови правильно підібраного струмообмежувального резистора). Пристрій забезпечує плавне регулювання швидкості у діапазоні від 0% до 99%, працюючи на основі широтно-імпульсної модуляції (PWM), що гарантує високу ефективність та мінімальні втрати енергії. Його малі розміри дозволяють інтегрувати модуль у компактні проєкти та пристрої.
Особливості:
🔹 Компактні розміри: лише 30×21×14 мм (без урахування потенціометра).
🔹 Плавне безступінчасте регулювання швидкості за допомогою потенціометра (від 1% до 99%).
🔹 Підтримка живлення у широкому діапазоні: 5–16 В DC.
🔹 Високий ККД – до 98%, мінімальні теплові втрати.
🔹 Підходить для управління двигунами постійного струму або регулювання яскравості LED (з додатковим резистором).
🔹 Може працювати безперервно з навантаженням до 10А, короткочасно витримує до 20А (до 10 сек).
🔹 У вимкненому стані споживає лише 0.002А, що дозволяє залишати його підключеним надовго.
Переваги:
✔ Легкість підключення та налаштування.
✔ Висока надійність і довгий термін служби.
✔ Низьке власне енергоспоживання.
✔ Універсальність – підходить для різних проєктів і завдань.
✔ Надійний захист від перегріву завдяки ефективній роботі на високій частоті PWM.
Застосування:
✅ Керування швидкістю обертання моторів постійного струму в DIY-проєктах.
✅ Регулювання швидкості вентиляторів і насосів.
✅ Димер для світлодіодного освітлення (за умови правильного підключення).
✅ Використання у лабораторних стендах для досліджень електродвигунів.

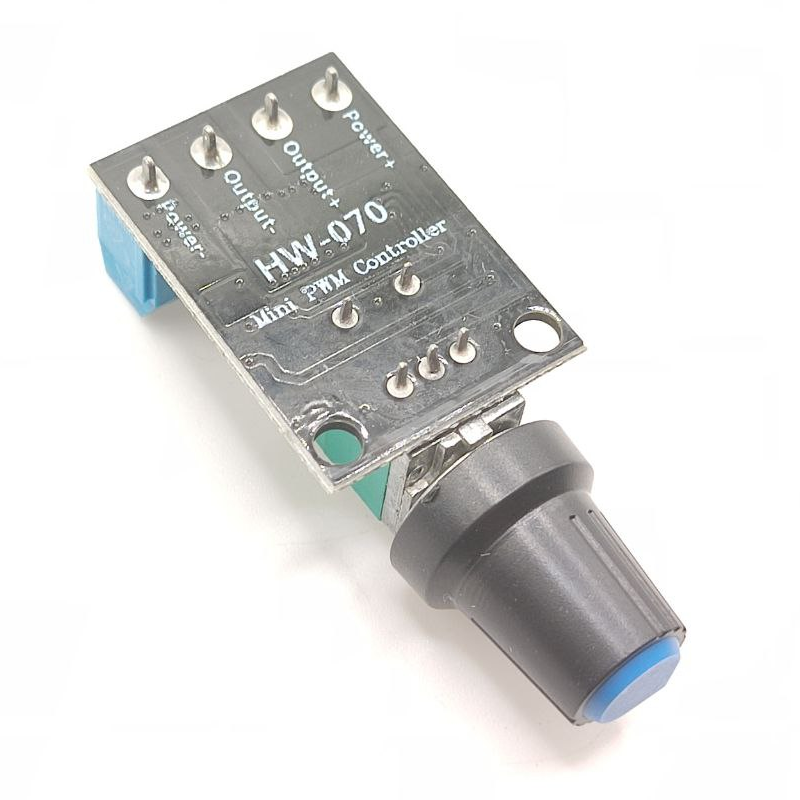

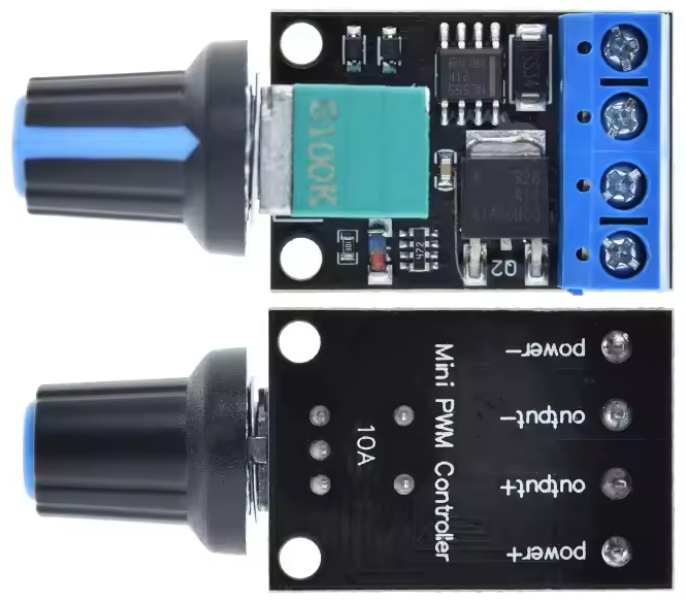

Опис інтерфейсів:
🔸 Вхід живлення: 5–16 В DC.
🔸 Вихід: регульована напруга PWM для двигуна або навантаження.
🔸 Потенціометр: керування швидкістю (поворот за годинниковою стрілкою – збільшення швидкості, проти – зменшення).
Інструкція до використання:
1️⃣ Підключіть живлення до відповідних клем (дотримуючись полярності).
2️⃣ Підключіть двигун постійного струму або інше навантаження до вихідних клем.
3️⃣ Увімкніть регулятор, повертаючи потенціометр за годинниковою стрілкою до клацання.
4️⃣ Продовжуйте обертати потенціометр для встановлення бажаної швидкості (0–99%).
5️⃣ Для вимкнення поверніть потенціометр у крайнє ліве положення.
Заходи безпеки:
⚠️ Не перевищуйте максимально допустимий струм (20А короткочасно).
⚠️ При використанні з LED-стрічками обов'язково використовуйте струмообмежувальний резистор.
⚠️ Забезпечте достатнє охолодження при високих струмах.
⚠️ Не переплутайте полярність підключення живлення – це може пошкодити модуль.
Технічні характеристики:
⚙️ Діапазон вхідної напруги: 5–16 В DC
⚙️ Номінальний струм: 10 А
⚙️ Максимальний короткочасний струм: 20 А (до 10 сек)
⚙️ Режим керування: PWM, безступінчастий
⚙️ Діапазон регулювання: 0–99%
⚙️ Споживаний струм у вимкненому стані: 0.002 А
⚙️ ККД: до 98%
⚙️ Розміри: 30×21×14 мм (без потенціометра)
📝 Примітка: Виробник може змінювати властивості, характеристики, зовнішній вигляд і комплектацію товарів без попереднього повідомлення.

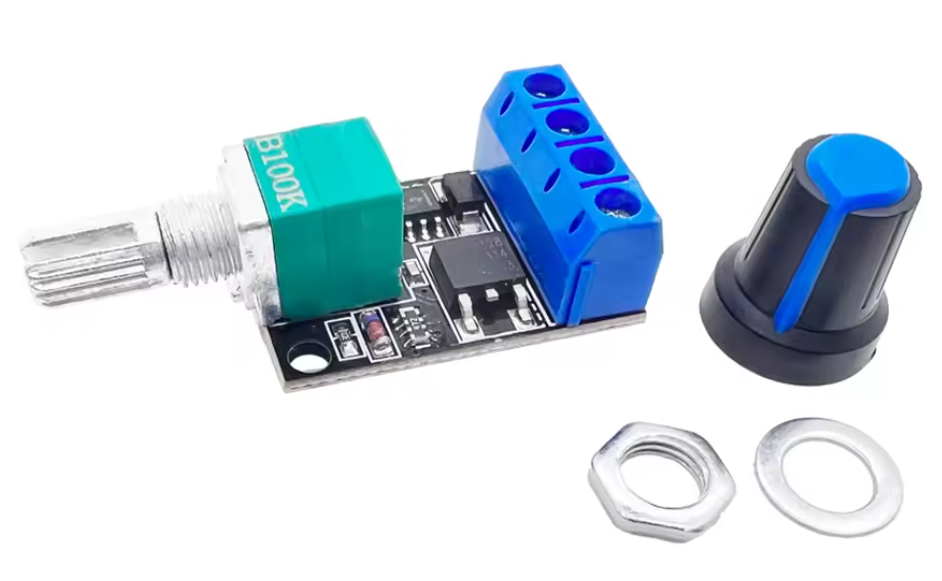

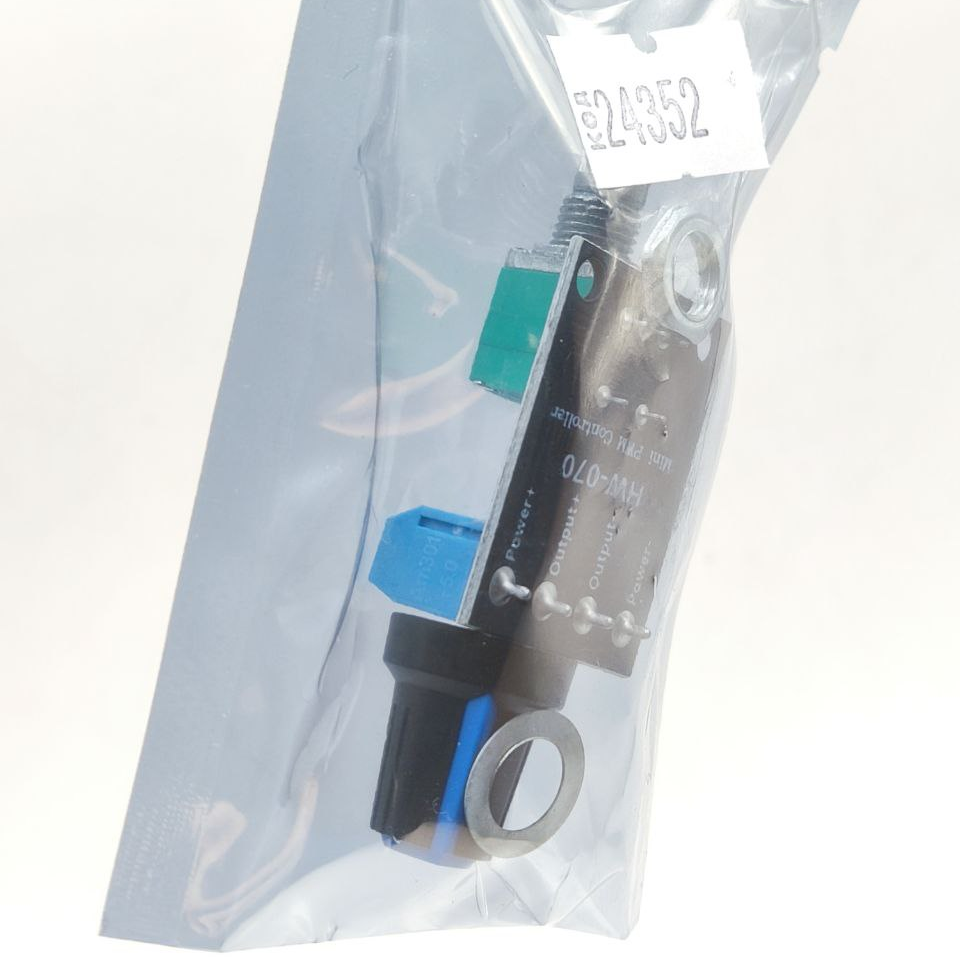

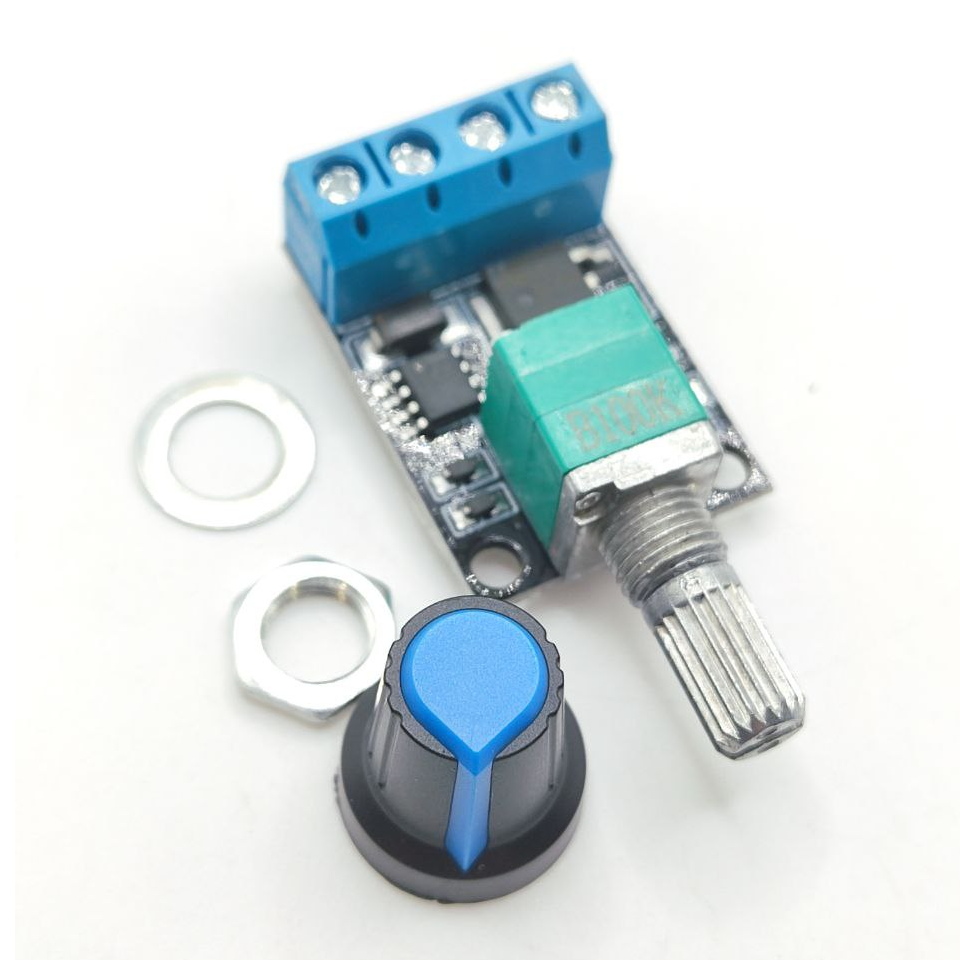

Комплектація:
📦 Модуль регулятора швидкості Mini 10A PWM – 1 шт.
📦 Шайба та гайка для кріплення на корпус – 1 шт.
📦 Ручка для потенціометра – 1 шт.
Цей модуль є надійним і компактним рішенням для керування двигунами постійного струму або регулювання яскравості освітлення. Його висока ефективність та простота використання роблять його чудовим вибором для радіоаматорських і промислових проєктів.
