Код: 24896

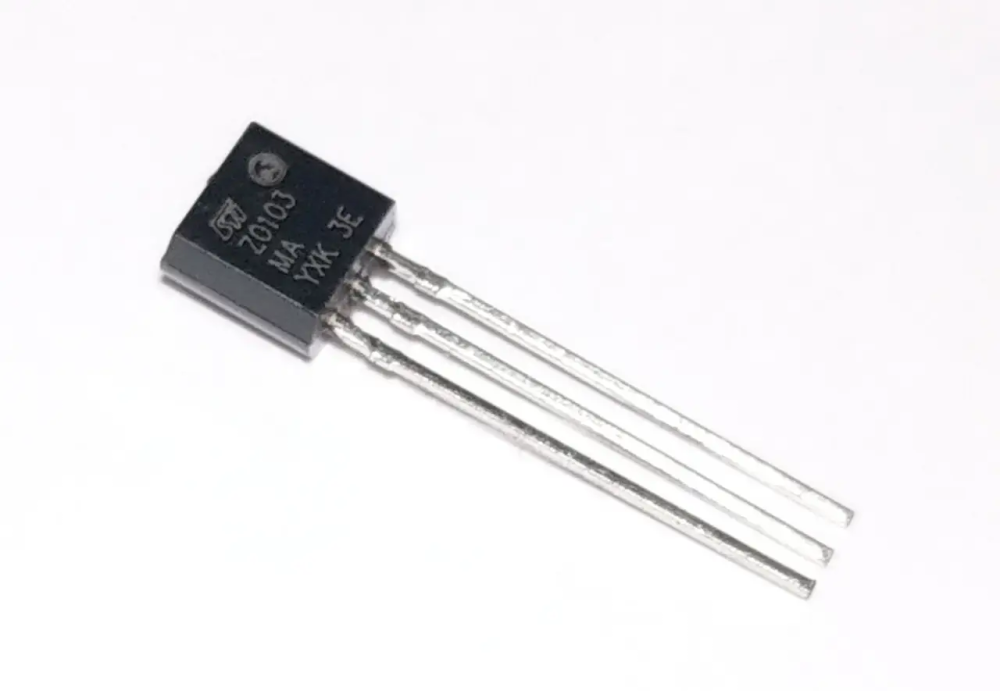

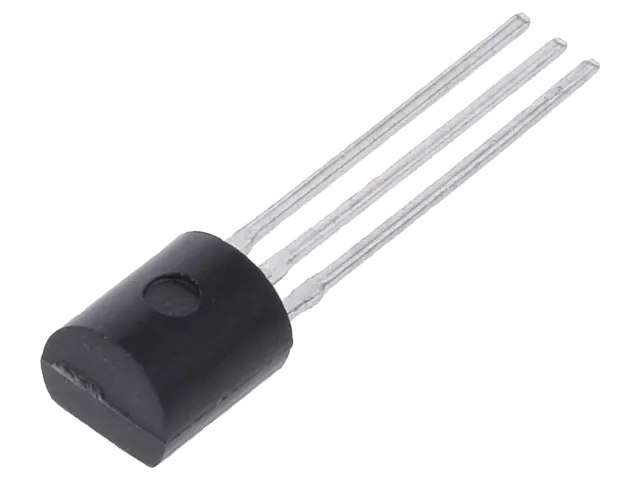

Симістор Z0103MA0,412 TO92
Ціна за 1 шт.
18.00
грн
В
наявності 50
шт.
Оптом і в роздріб
Оптові ціни
Опис
Симістор Z0103MA0,412 TO92
Симістор Z0103MA0,412 TO-92 — це малопотужний двонапрямлений напівпровідниковий елемент для комутації змінного струму в електронних схемах керування. Він застосовується в пристроях автоматизації, регулювання потужності та побутовій електроніці, де потрібне надійне безконтактне перемикання навантажень при мінімальному струмі керування. Завдяки поєднанню високої напруги блокування та низького керуючого сигналу, компонент підходить для побудови компактних і енергоефективних схем.
Особливості
🔹 Низький струм керування 3 мА дозволяє безпосереднє підключення до мікроконтролерів без додаткових підсилювачів
🔹 Низька напруга відкривання 1–1.3 В забезпечує стабільну роботу навіть при слабких керуючих сигналах
🔹 Висока напруга блокування 600 В дозволяє використання в мережевих AC-схемах
🔹 Імпульсний струм до 13.8 А забезпечує стійкість до пускових навантажень
🔹 Струм утримання 7 мА гарантує стабільну роботу при малих навантаженнях
🔹 Корпус TO-92 забезпечує компактний монтаж у друковані плати
🔹 Підходить для керування індуктивними та активними навантаженнями
Переваги
✔ Пряме керування від цифрових логічних виходів
✔ Висока електрична міцність при малих розмірах
✔ Надійність при частих комутаціях
✔ Простота інтеграції в стандартні схеми
Застосування
✅ Димери освітлення
✅ Регулятори потужності
✅ Побутова автоматика
✅ Керування нагрівальними елементами
✅ Твердотільні реле
Опис інтерфейсів
🔸 T1 — перший силовий електрод (3)
🔸 T2 — другий силовий електрод (1)
🔸 G (Gate) — керуючий електрод (2)
Інструкція з використання
1️⃣ Підключіть симістор у силовий AC-ланцюг
2️⃣ Подайте керуючий сигнал через резистор на Gate
3️⃣ Перевірте відповідність навантаження параметрам
4️⃣ Забезпечте тепловідвід при необхідності
5️⃣ Виконайте тестове вмикання
Міри безпеки
⚠️ Не перевищуйте 600 В
⚠️ Не допускайте перевищення імпульсного струму 13.8 А
⚠️ Забезпечуйте ізоляцію при монтажі
⚠️ Використовуйте захист від перенапруг
Технічні характеристики
⚙️ Кількість виводів: 3
⚙️ Напруга відкривання: 1–1.3 В
⚙️ Струм керування: 3 мА
⚙️ Струм утримання: 7 мА
⚙️ Пікова потужність керування: 2 Вт
⚙️ Напруга блокування: 600 В
⚙️ Робочий струм: 1 А
⚙️ Імпульсний струм: 13.8 А
⚙️ Корпус: TO-92
⚙️ Монтаж: Through-Hole
📝 Примечание: Производитель может изменять характеристики, комплектацию и внешний вид без предварительного уведомления.
Комплектація
📦 Симістор Z0103MA0,412 TO-92 — 1 шт.
Симістор забезпечує стабільну роботу в колах змінного струму при мінімальному керуючому сигналі. Він поєднує високу електричну стійкість, компактність та простоту інтеграції у різні типи електронних схем.
