Код: 23075

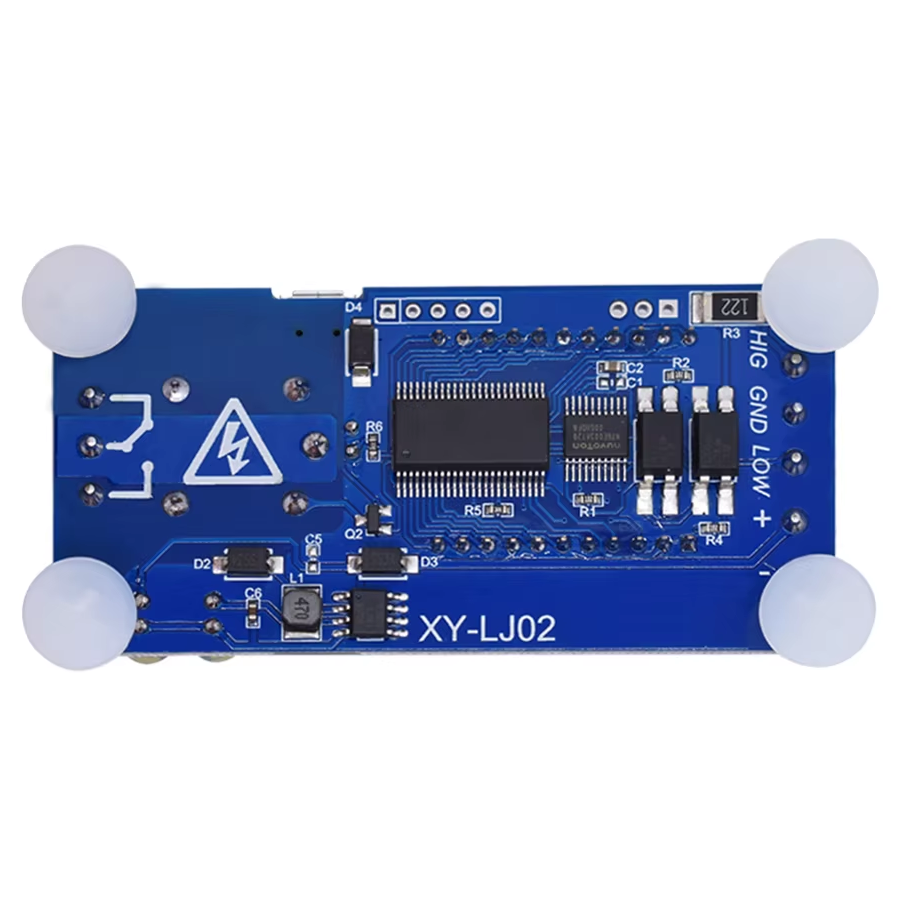

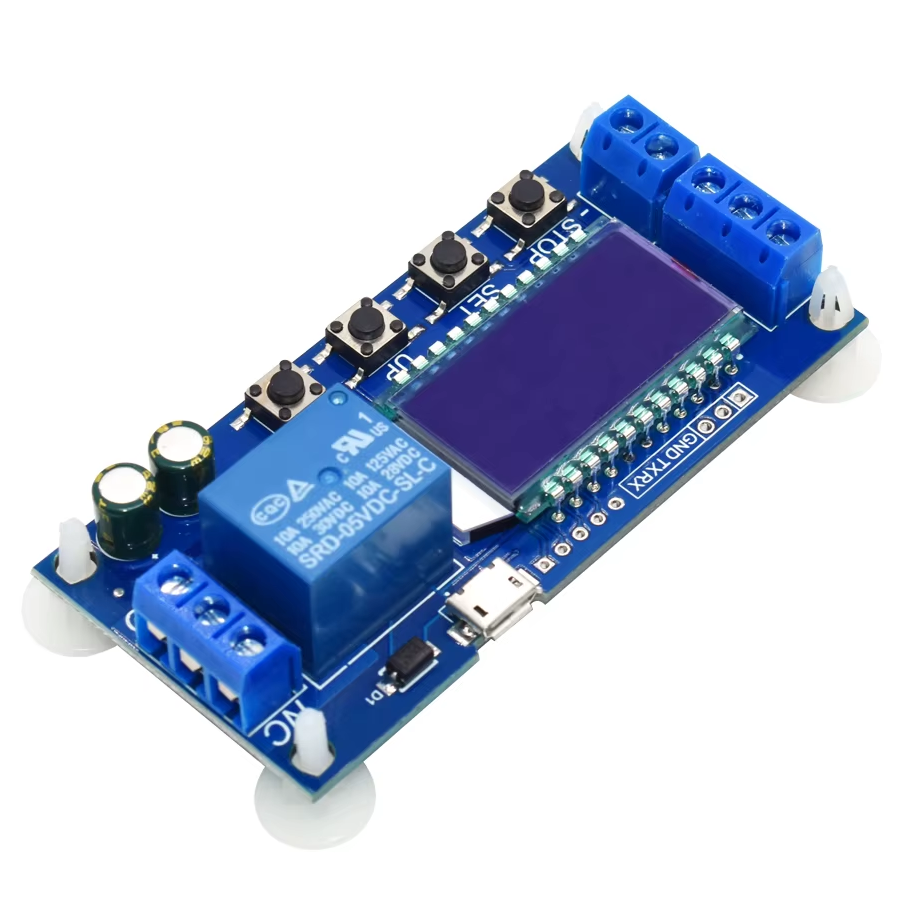

Таймер багатофункціональний, реле часу XY-LJ02
Ціна за 1 шт.
233.10
грн
В
наявності 26
шт.
Оптом і в роздріб
Оптові ціни
212.80
грн./шт.
при замовленні від
3
шт.
177.60
грн./шт.
при замовленні від
10
шт.
Опис

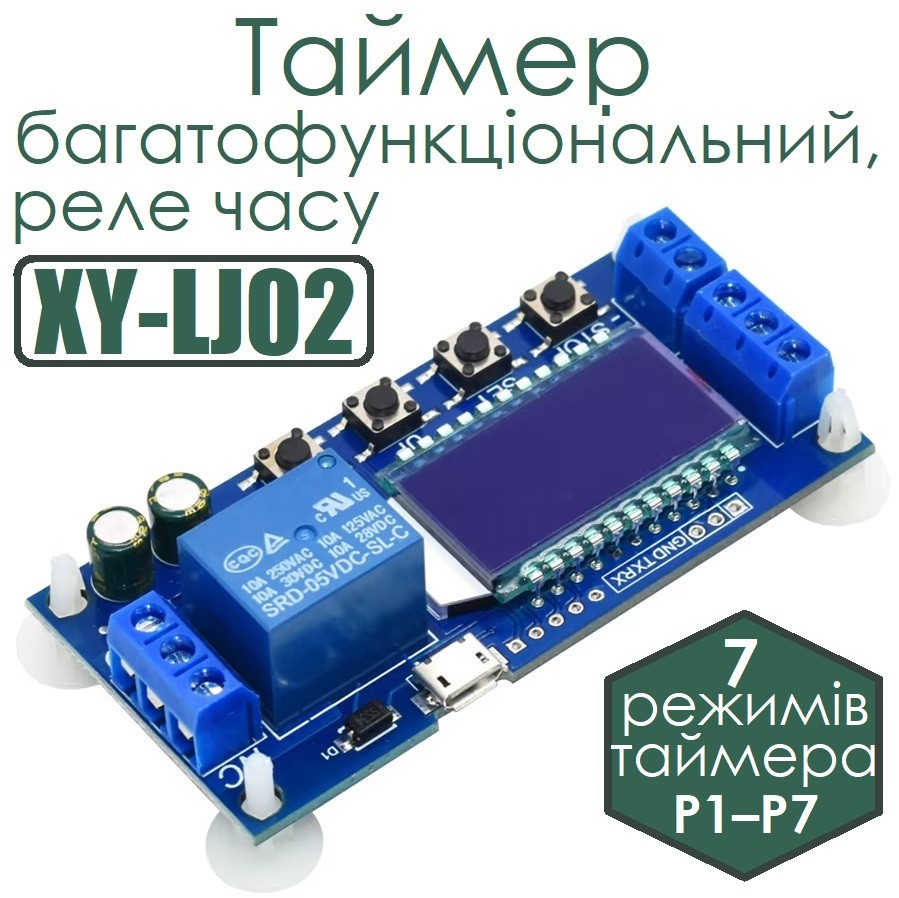

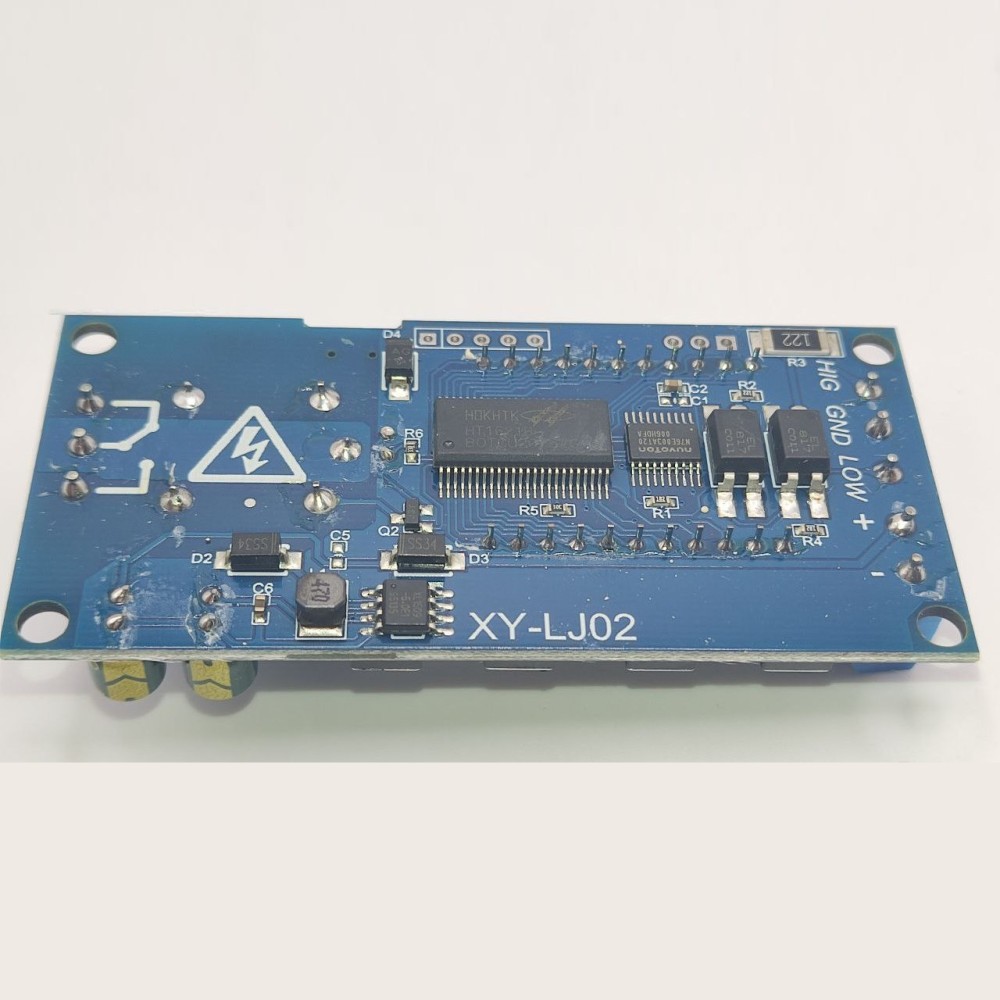

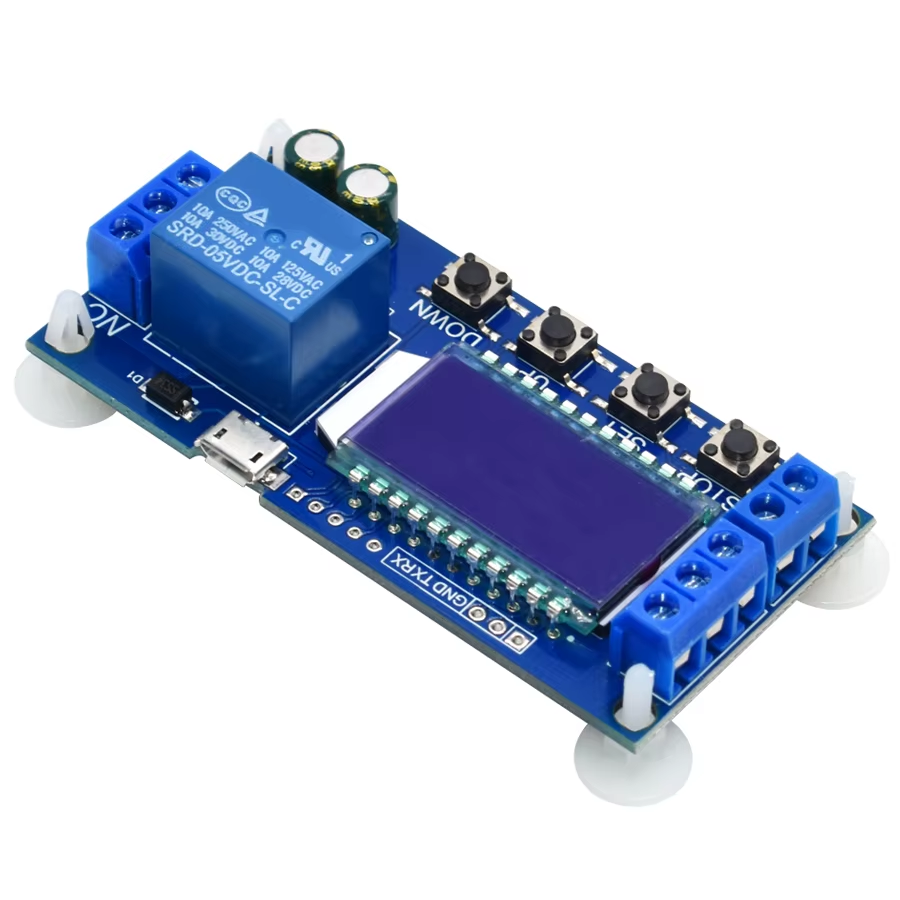

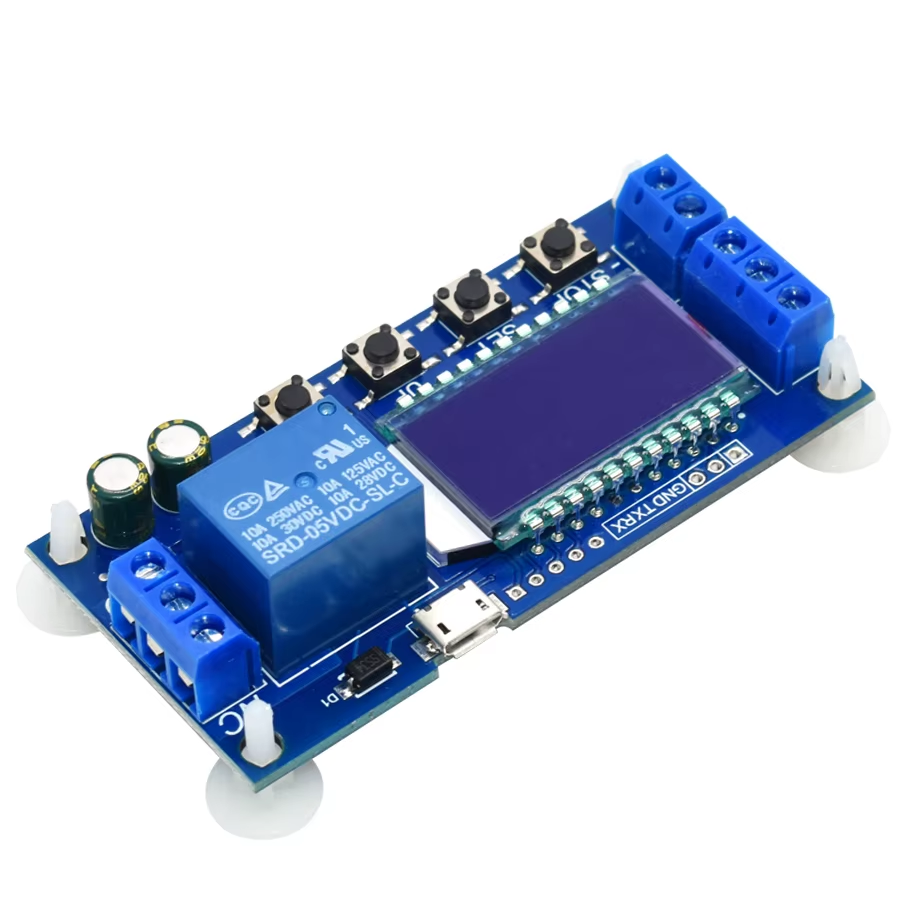

Таймер багатофункціональний, реле часу XY-LJ02
Таймер багатофункціональний, реле часу XY-LJ02 — це універсальний програмований модуль реле часу з широким набором режимів роботи, цифровим дисплеєм та можливістю точного налаштування часових інтервалів. Пристрій підтримує живлення від джерел постійного струму 6–30 В або через роз'єм USB Type-C (5 В), оснащений потужним реле та дозволяє реалізовувати функції затримки ввімкнення, затримки вимкнення, циклічного перемикання, формування імпульсів та інші алгоритми автоматизації. Завдяки широкому функціоналу модуль підходить для побутових, промислових, лабораторних та навчальних проєктів.
Особливості
🔹 Підтримка семи незалежних режимів роботи дозволяє використовувати один модуль для реалізації великої кількості завдань автоматизації без додаткових контролерів або спеціалізованих таймерів.
🔹 Широкий діапазон живлення від 6 до 30 В постійного струму, а також можливість живлення від USB 5 В забезпечують сумісність із більшістю блоків живлення, акумуляторів та лабораторних джерел.
🔹 Великий LCD-дисплей забезпечує зручне налаштування параметрів і відображає поточний режим роботи, часові інтервали та стан реле в режимі реального часу.
🔹 Точне програмування часових інтервалів від 0.01 секунди до 9999 хвилин дозволяє використовувати модуль як для швидких імпульсних процесів, так і для довготривалих циклів.
🔹 Наявність оптоізольованого входу запуску підвищує завадостійкість та безпеку роботи при підключенні зовнішніх датчиків або керуючих сигналів.
🔹 Вбудований UART-інтерфейс дозволяє здійснювати дистанційне керування модулем із зовнішніх пристроїв та мікроконтролерів.
🔹 Режим енергозбереження автоматично вимикає підсвічування дисплея після певного часу бездіяльності, знижуючи енергоспоживання пристрою.
Переваги
✔ Сім режимів роботи в одному модулі
✔ Живлення від 6–30 В або USB 5 В
✔ Великий діапазон налаштування часу
✔ Просте програмування без комп'ютера
✔ Оптоізольований керуючий вхід
✔ Підтримка UART-керування
✔ Компактні розміри та простий монтаж
Застосування
✅ Системи автоматизації
✅ Керування освітленням
✅ Таймери затримки ввімкнення та вимкнення
✅ Керування вентиляторами та насосами
✅ Автоматичний запуск обладнання
✅ Генерація імпульсних сигналів
✅ Лабораторні стенди
✅ Проєкти на Arduino, ESP32 та інших контролерах

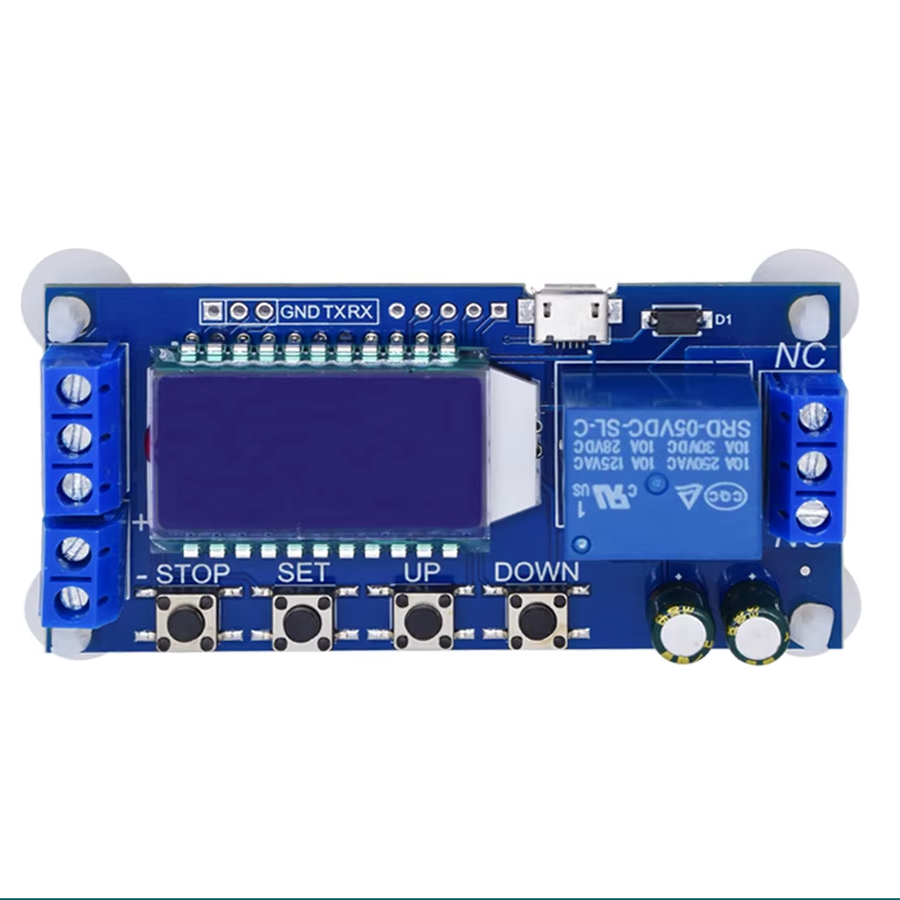

Опис інтерфейсів
🔸 DC+ — позитивний вхід живлення 6–30 В
🔸 DC− — негативний вхід живлення
🔸 IN+ — позитивний вхід запуску
🔸 IN− — негативний вхід запуску
🔸 NO — нормально розімкнений контакт реле
🔸 COM — загальний контакт реле
🔸 NC — нормально замкнений контакт реле
🔸 USB Type-C — альтернативне живлення 5 В
🔸 UART — послідовний інтерфейс керування
🔸 STOP – кнопка зупинки таймера та додаткових функцій управління
🔸 Кнопки SET / UP / DOWN — програмування параметрів
Функції таймера (P1–P7)
🟢 P1 — затримка ввімкнення реле після подачі сигналу запуску.
🟢 P2 — формування імпульсу заданої тривалості після запуску.
🟢 P3 — циклічне перемикання з параметрами часу ввімкнення та вимкнення.
🟢 P4 — затримка вимкнення після отримання сигналу запуску.
🟢 P5 — циклічний режим із можливістю обмеження кількості циклів.
🟢 P6 — утримання реле протягом заданого часу після спрацювання.
🟢 P7 — спеціальний режим керування із запуском та зупинкою зовнішніми сигналами.
Інструкція з використання
1️⃣ Підключіть джерело живлення до входів DC+ та DC− або через USB Type-C.
2️⃣ Виберіть необхідний режим роботи кнопкою SET.
3️⃣ Налаштуйте часові параметри за допомогою кнопок UP та DOWN.
4️⃣ Підключіть навантаження до контактів реле COM, NO або NC.
5️⃣ Подайте сигнал запуску або активуйте таймер відповідно до обраного режиму.
Опис параметрів: час увімкнення OP, час вимикання CL, кількість циклів LOP (1 - 9999 разів, "----" означає нескінченну кількість циклів)
Налаштування параметрів
1️⃣ Натисніть та утримуйте кнопку SET, щоб увійти в інтерфейс налаштування;
2️⃣ Спочатку встановіть режим роботи, блимає нагадування про режим роботи, встановіть режим роботи, натискаючи кнопки UP/DOWN;
3️⃣ Коротко натисніть кнопку SET, щоб вибрати режим роботи та увійти до параметрів системи.
4️⃣ В інтерфейсі налаштування параметрів системи натисніть кнопку SET, щоб переключити параметри системи для зміни, та натисніть/утримуйте кнопку UP/DOWN для зміни. (Примітка: Коротке натискання кнопки SET у режимах P-1~P-3, P-7 недійсне);
5️⃣ В інтерфейсі зміни параметрів OP/CL коротко натисніть кнопку STOP, щоб переключити одиницю вимірювання таймера (1 с/0,1 с/0,01 с/1 хв);
6️⃣ Після встановлення всіх параметрів натисніть та утримуйте кнопку SET більше 2 секунд, щоб відпустити руку, зберегти налаштування параметрів та вийти з інтерфейсу налаштування.
Додаткові функції
1️⃣ Режим низького енергоспоживання: У робочому інтерфейсі тривале натискання кнопки STOP запускає або відключає функцію низького енергоспоживання (L-P включає функцію глибокого сну, а off — відключає);
2️⃣ Вибір функції реле: У робочому інтерфейсі короткочасне натискання кнопки STOP запускає або вимикає функцію реле; "включено" означає, що реле працює нормально, "вимкнено" означає, що реле не працює; в стані "вимкнено" система блимає "OUT";
3️⃣ Перегляд параметрів: У робочому інтерфейсі короткочасне натискання кнопки SET відображає поточні налаштування параметрів системи, не впливаючи на її нормальну роботу;
4️⃣ Перемикання відображеного вмісту: У режимах P-5 і P-6 перемикання вмісту, що відображається (час роботи/номер циклу) здійснюється короткочасним натисканням кнопки DOWN;
Міри безпеки
⚠️ Не перевищуйте допустиму напругу живлення 30 В DC.
⚠️ Не перевищуйте допустимий струм та потужність навантаження реле.
⚠️ Уникайте короткого замикання контактів живлення.
⚠️ Не експлуатуйте модуль у вологому середовищі без додаткового захисту.
⚠️ Перед підключенням перевіряйте правильність полярності живлення.
⚠️ Не допускайте потрапляння металевих предметів на друковану плату під час роботи.
Технічні характеристики
⚙️ Модель: XY-LJ02
⚙️ Тип пристрою: багатофункціональне реле часу
⚙️ Напруга живлення: 6–30 В DC
⚙️ Альтернативне живлення: USB Type-C 5 В
⚙️ Споживаний струм: до 50 мА
⚙️ Тип дисплея: LCD
⚙️ Кількість режимів роботи: 7
⚙️ Діапазон встановлення часу: 0.01 с – 9999 хв
⚙️ Мінімальний крок налаштування: 0.01 с
⚙️ Кількість каналів реле: 1
⚙️ Максимальне комутоване навантаження: AC 220 В 5 А
⚙️ Максимальне комутоване навантаження: DC 30 В 5 А
⚙️ Вхід запуску: оптоізольований
⚙️ Інтерфейс керування: UART
⚙️ Режим енергозбереження дисплея: підтримується
⚙️ Робоча температура: -40°C ... +85°C
⚙️ Розміри: 80 × 38 × 19 мм.
📝 Примітка: Виробник може змінювати характеристики, комплектацію і зовнішній вигляд без попереднього повідомлення.

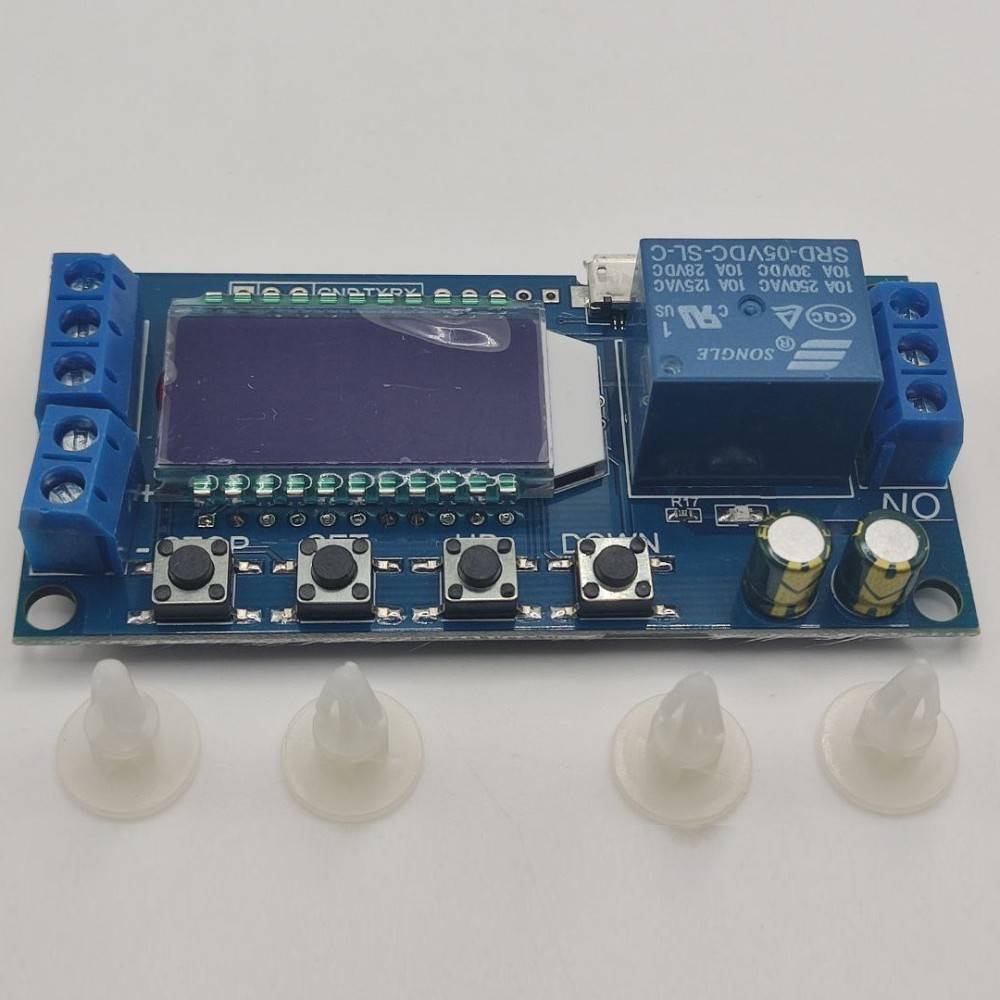

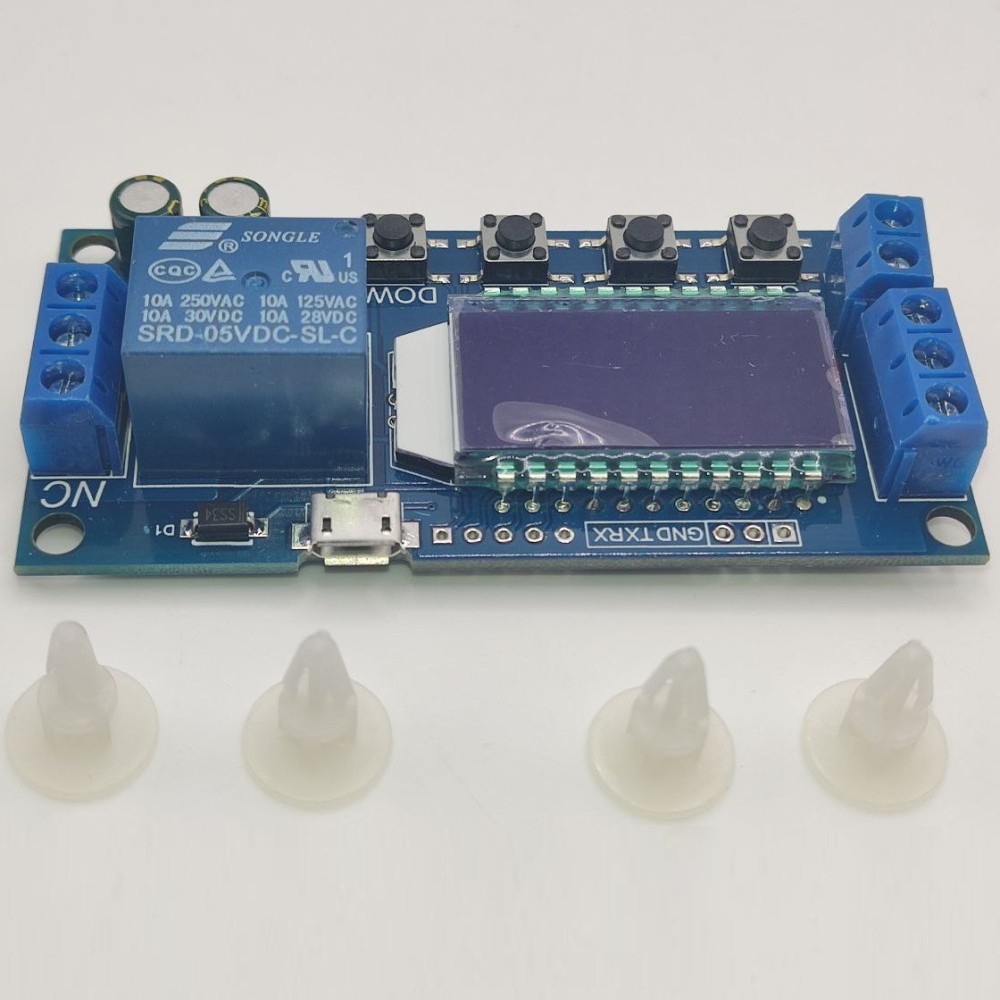

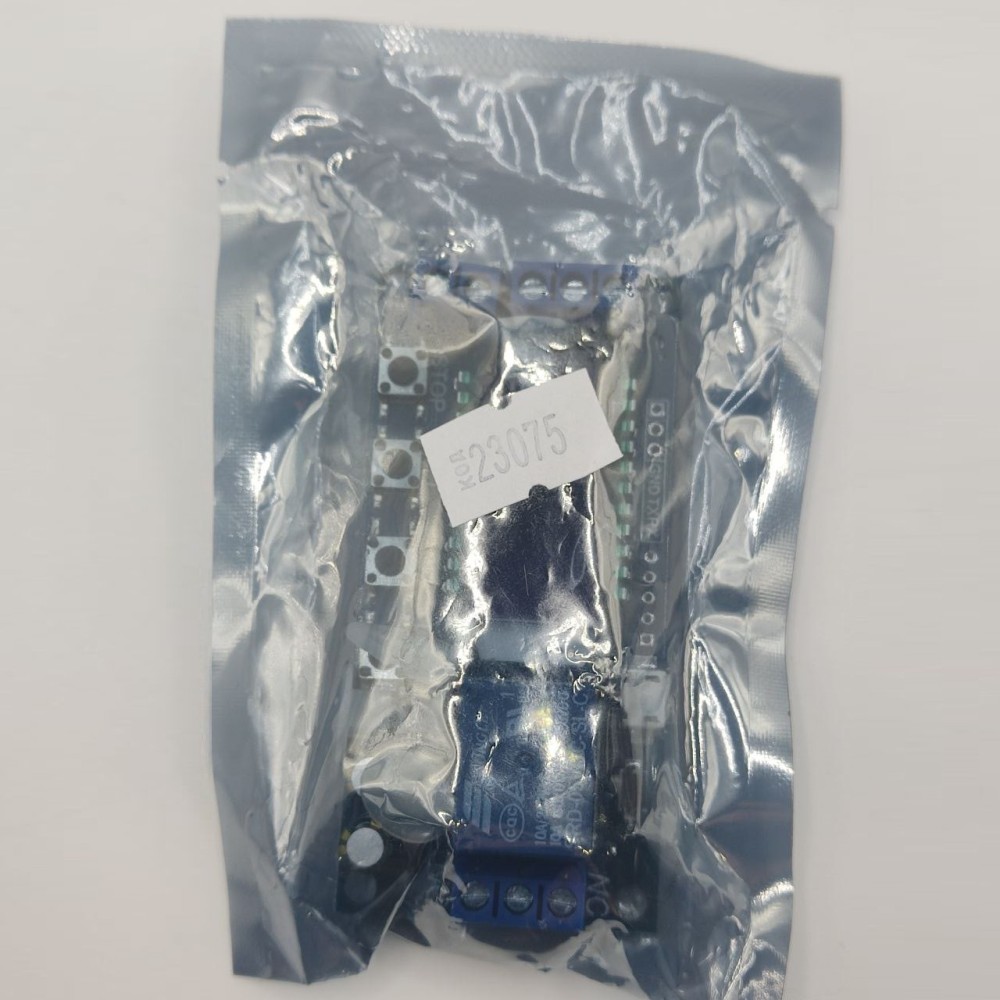

Комплектація
📦 Модуль реле часу XY-LJ02 — 1 шт.
📦 Пластикові стійки — 4 шт.
Модуль XY-LJ02 поєднує широкі можливості програмування, простоту налаштування та високу універсальність застосування. Завдяки семи режимам роботи, великому діапазону часових налаштувань та підтримці зовнішнього керування він може використовуватися як у простих побутових пристроях, так і у складних системах автоматизації.
