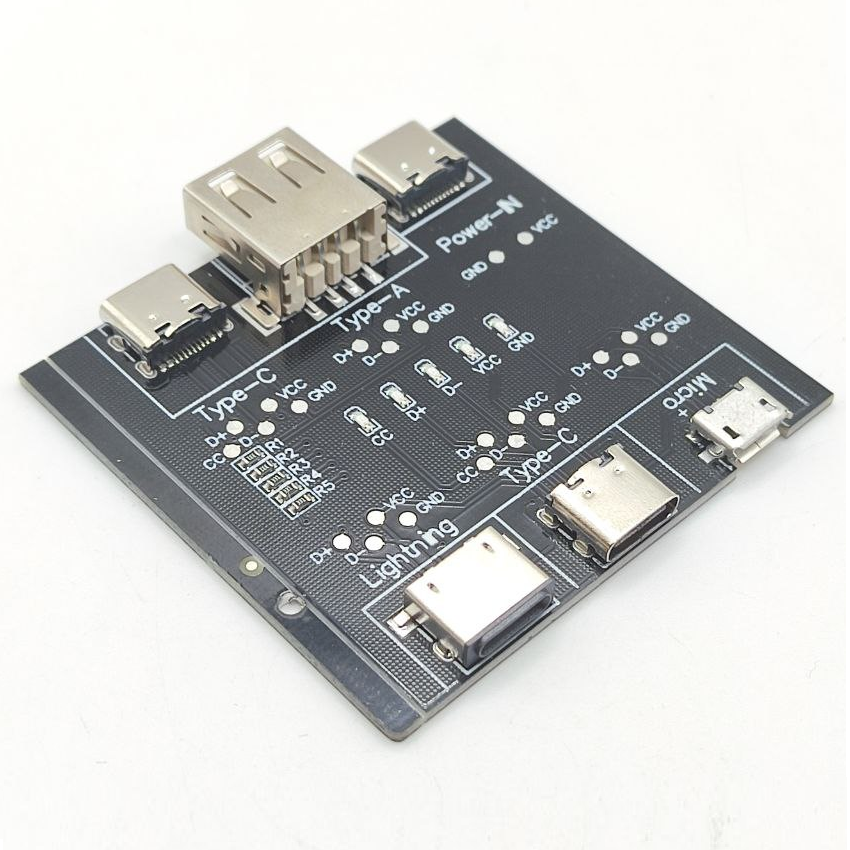

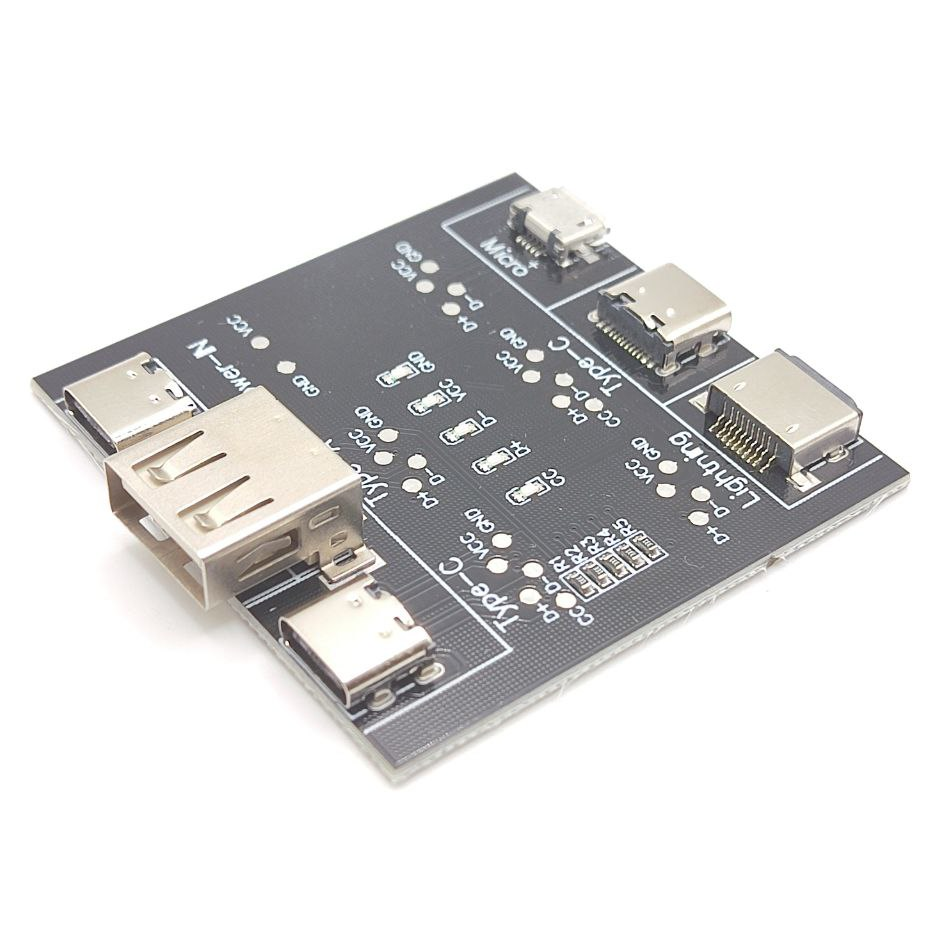

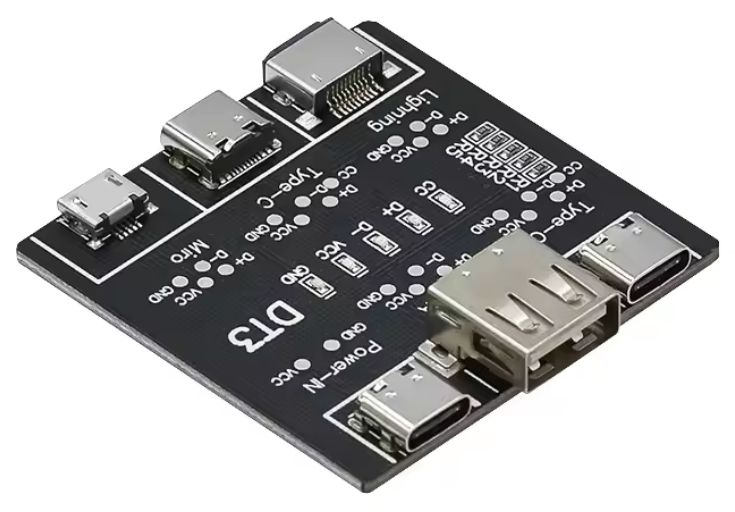

Тестер кабелів DT3 Плата перевірки кабелю передачі даних iOS Android Type-C, Micro USB, Lightning
DT3 USB Cable Tester — це універсальна плата для швидкої перевірки USB-кабелів (Lightning, Micro USB, Type-C) на справність, коротке замикання та порушення ліній живлення. Компактний тестер дозволяє миттєво визначити стан кабелю за індикацією світлодіодів, має багаторівневий захист і підходить для використання в сервісних центрах, ремонті електроніки та домашній діагностиці.
Особливості
🔹 Швидка діагностика USB-кабелів без додаткових приладів
🔹 Підтримка Lightning / Micro USB / Type-C
🔹 Перевірка короткого замикання та розриву ліній
🔹 LED-індикація стану живлення та сигналів
🔹 Багаторівневий захист від перевантажень
🔹 Легкий, компактний та зручний для перенесення
🔹 Просте підключення — достатньо подати живлення та вставити кабель
🔹 Підходить для діагностики двосторонніх Type-C кабелів
Переваги
✔ Миттєве виявлення несправних ділянок кабелю
✔ Кишеньковий формат — лише 54×50×9 мм
✔ Наглядова світлодіодна діагностика (норма/аварія)
✔ Безпечна робота завдяки багаторівневому захисту
✔ Підходить для сервісних центрів, магазинів та домашнього використання
Застосування
✅ Діагностика USB-кабелів у сервісних центрах
✅ Перевірка кабелів під час купівлі або прийому в ремонт
✅ Швидка DIY-перевірка несправних дротів
✅ Тестування коротких замикань та обривів у кабелях

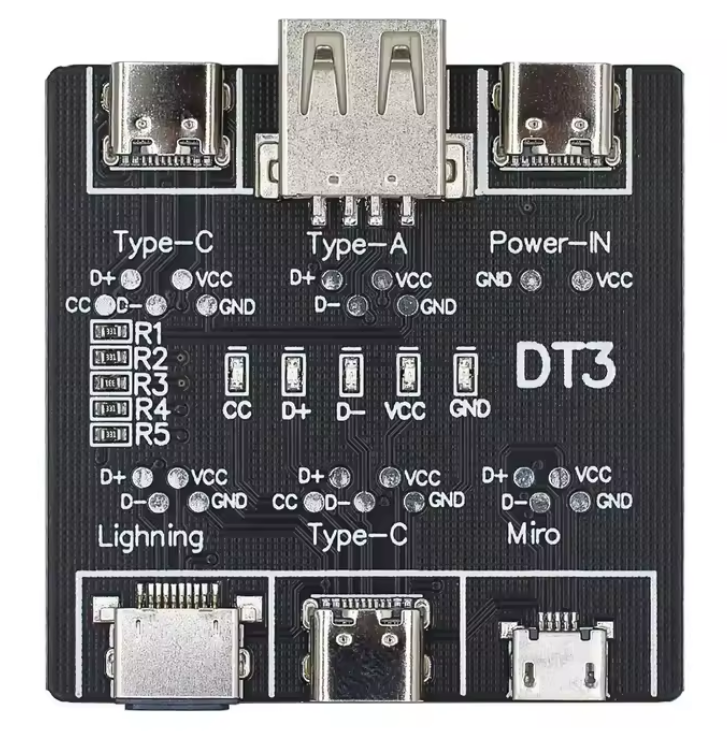

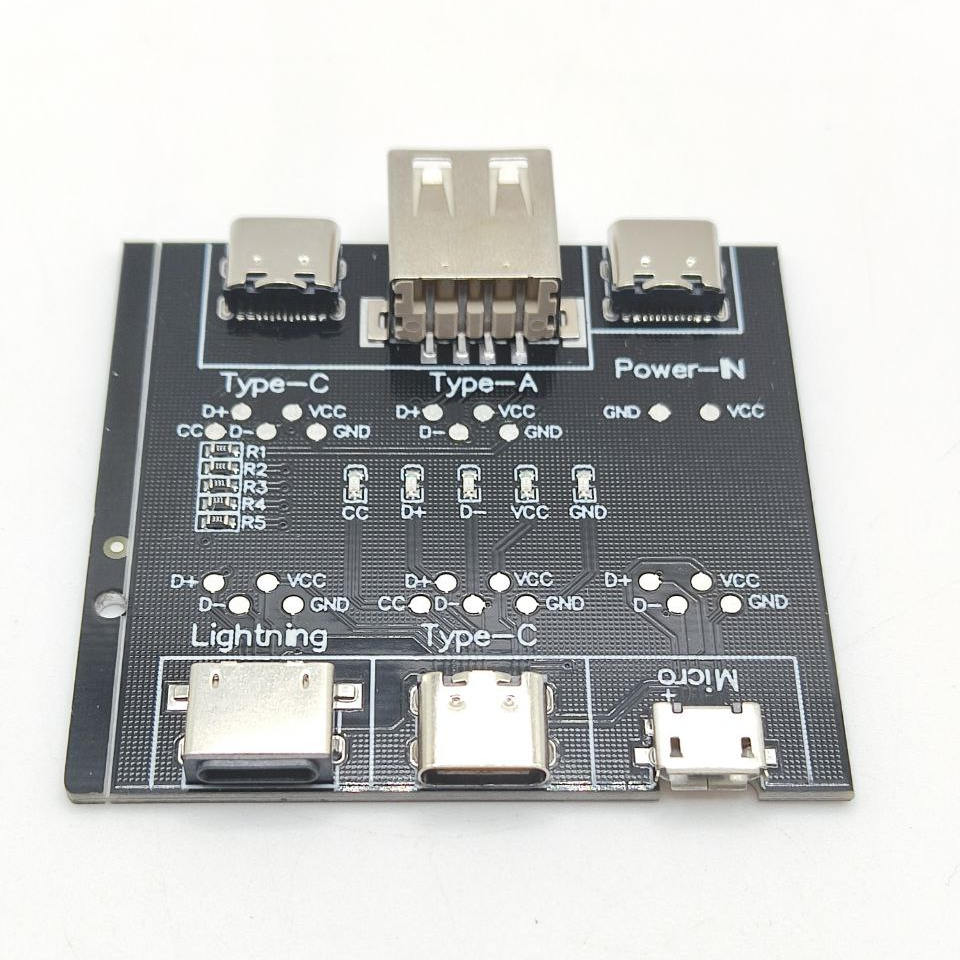

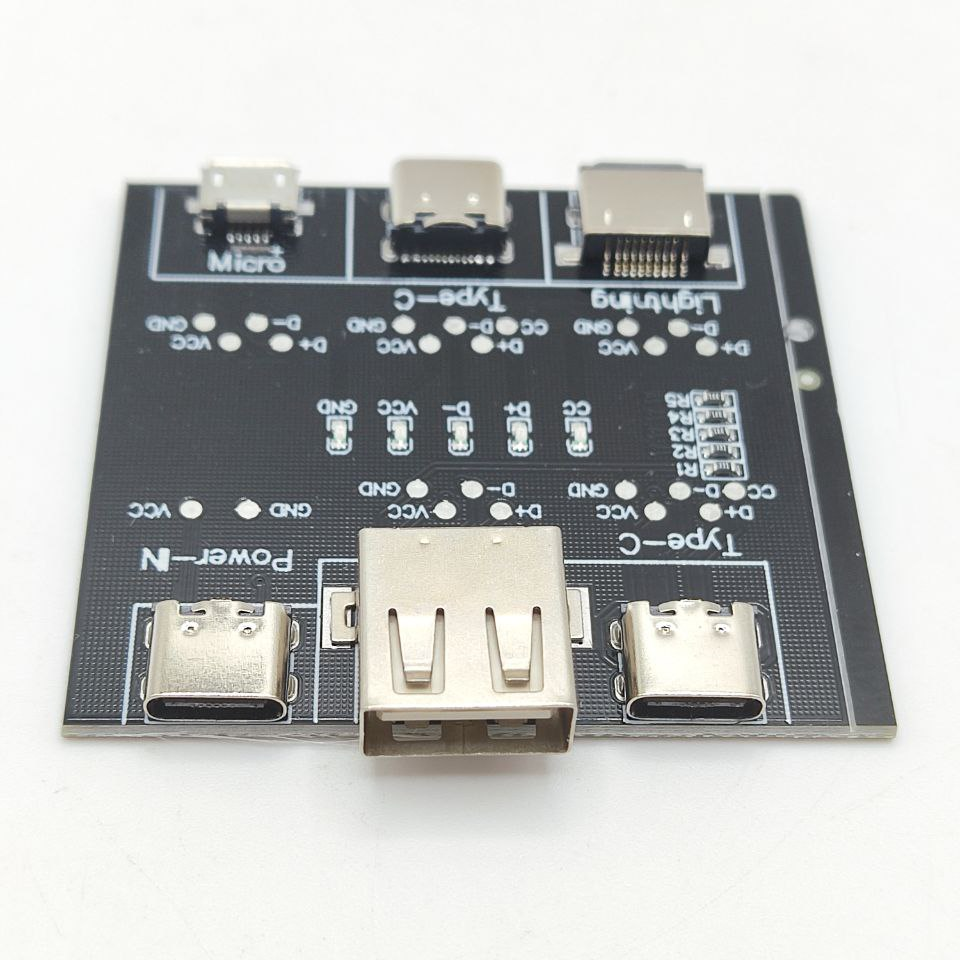

Опис інтерфейсів
🔸 Порти тестування: Lightning / Micro USB / Type-C
🔸 Світлодіодна індикація:
• 4 LED — нормальна робота
• 4 LED вимкнені — несправність
• Для Type-C → 5 LED можуть світитись одночасно
🔸 Вхід живлення: порт USB Type-C (Power-In)
🔸 Живлення: від зовнішнього USB-джерела
Інструкція до використання
1️⃣ Подайте живлення на тестер через USB-порт
2️⃣ Підключіть USB-кабель у відповідний роз’єм

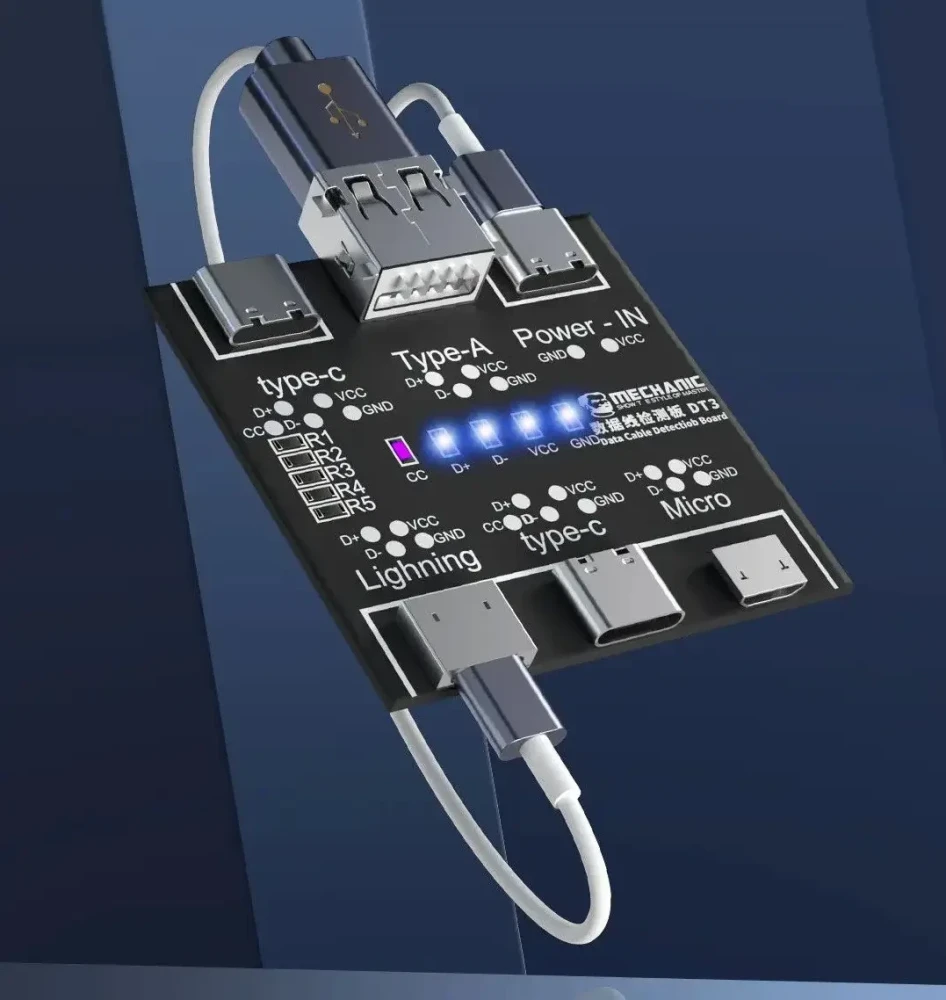

3️⃣ Опис індикаторів:
1. Горять індикатори D+, D-, VCC, GND, що свідчить про наявність функції передачі з кабелю.
2. Горять індикатори VCC та GND, що вказує на відсутність функції передачі даних по кабелю.
3. При виявленні кабелю Type-C - Type-C горять індикатори CC, D+, D-, VCC, GND. Під час тестування інших кабелів індикатор CC не світиться.
4. VCC або GND не загоряються, що вказує на несправність функції заряджання кабелю.
4️⃣ Під час тестування, за винятком порту Power-IN, вхідних та вихідних портів тестової лінії передачі даних, до лінії передачі даних не можна підключати інші порти, інакше це вплине на результати тестування.
5️⃣ Не допускайте переплутування портів і короткого замикання
6️⃣ Після тестування від’єднайте кабель та живлення
Заходи безпеки
⚠️ Не підключайте кабель під високою напругою
⚠️ Уникайте короткого замикання між контактами
⚠️ Не використовуйте тестер у вологих умовах
⚠️ Не подавайте живлення понад норму USB
Технічні характеристики
⚙️ Модель: DT3
⚙️ Тип: плата тестування USB-кабелів
⚙️ Підтримка інтерфейсів: Lightning, Micro USB, Type-C
⚙️ Функції: перевірка живлення, короткого замикання, обривів
⚙️ Розмір: 54×50×9 мм
⚙️ Вага: 13 г
⚙️ Конструкція: компактна тестова плата
Комплектація
📦 Плата тестування DT3

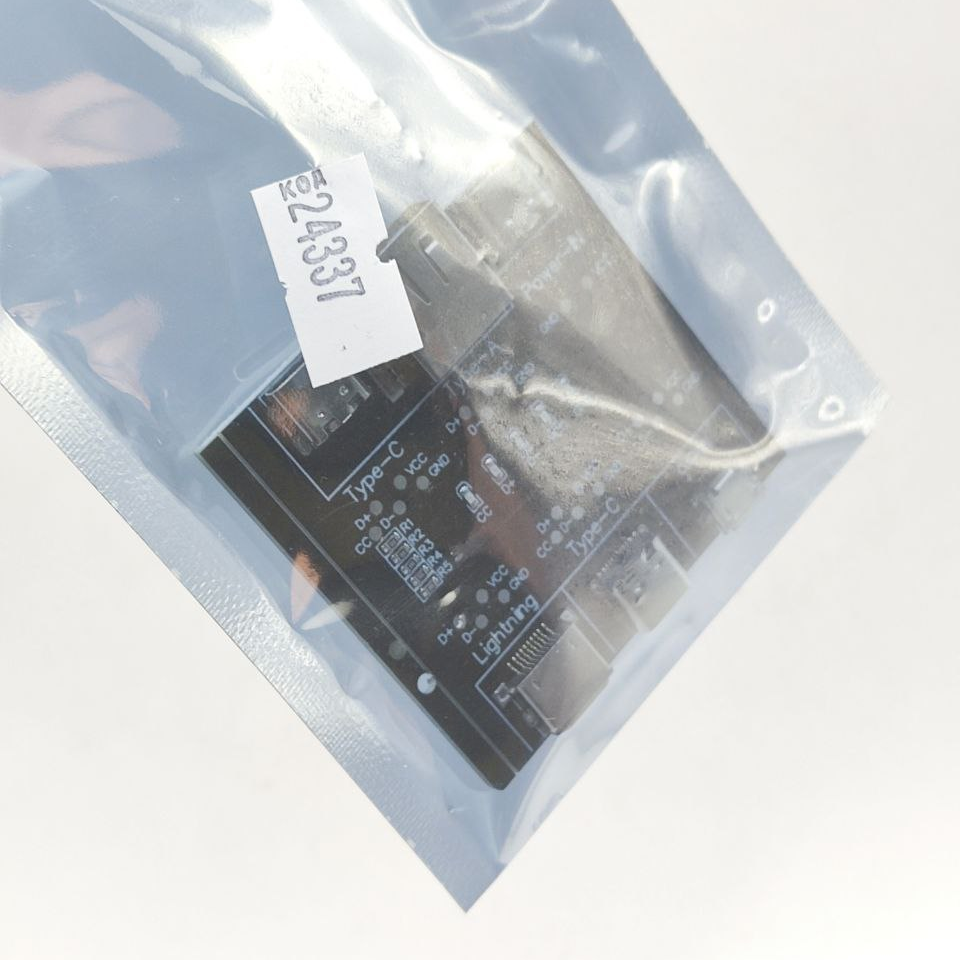

📦 Упаковка антистатична
DT3 — це надійний, компактний і простий у використанні тестер USB-кабелів, який дозволяє швидко визначити несправності та забезпечує точну діагностику завдяки LED-індикації та багаторівневому захисту.
