Главная arrow_nav Конструктори, засоби розробки arrow_nav Датчики arrow_nav Датчики до Arduino arrow_nav Датчик відстані ультразвуковий HC-SR04
Код: 0581

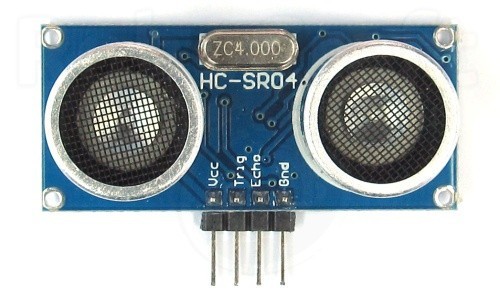

Датчик відстані ультразвуковий HC-SR04

Ціна за 1 шт.
42.00 грн
В наявності 18 шт.
  • пр. Слобожанський 83/3 (18 шт).
    • Оптом і в роздріб
    Оптові ціни
    37.80 грн./шт.
    при замовленні від 5 шт.
    29.80 грн./шт.
    при замовленні від 20 шт.
    Способи оплати Умови повернення Графік роботи
    Опис

    HC-SR04 - це ультразвуковий датчик,
    дозволяє вимірювати відстань до перешкоди в діапазоні від 2 до 400 див.

    Він являє собою плату, на якій розміщені випромінювач і приймач ультразвука і керуюча електронна схема. Датчик має невеликі габарити і простий інтерфейс: два виведення живлення, один вхід і один вихід. Може бути використаний в якості датчика присутності в розумному будинку або охоронній системі, а також для всяких роботизованих виробів. Також на ньому можна зробити парктронік для машини, тільки у вуличних умовах він швидко забрудниться.


    Основні параметри:
    Напруга живлення: DC 5V
    Струм спокою: < 2mA
    Ефективний кут: < 15°
    Діапазон вимірювання відстані: 2-400 cm
    Дозвіл: 0.3 cm
    Робочий струм 15mA
    Робоча частота 40 кГц
    Максимальна дальність 5м
    Мінімальний діапазон 2см
    Trigger – вхід, імпульс 10 мкс рівень TTL
    Echo вихід сигнал рівень TTL – ШІМ тривалість від 150 мкс до нескінченності якщо немає еха.
    Розміри 45х20х15 мм
    Роз'єм сенсори — 4 звичайних піна (2.54), що дозволяє просто застромити її в беспаечную плату, припаяти
    до макетної платі або використовувати для підключення звичайні піни (типу мама).

    Принцип роботи:
    Сенсор випромінює короткий ультразвуковий імпульс (в момент часу 0), який відбивається від об'єкта і приймається сенсором. Відстань розраховується виходячи з часу до отримання луни і швидкості звуку в повітрі. Сенсор отримує сигнал відлуння, і видає відстань, яке кодується тривалістю електричного сигнал на виході датчика (Echo).Наступний імпульс може бути випро, тільки після зникнення луни від попереднього. Цей час називається періодом циклу (cycle period). Рекомендований період між імпульсами повинен бути не менше 50 мс.Якщо на сигнальний пін (Trig) подається імпульс тривалістю 10 мкс, то ультразвукової модуль буде випромінювати вісім пачок ультразвукового сигналу з частотою 40кГц і виявляти їх відлуння. Виміряна відстань до об'єкта пропорційно ширині луни (Echo).
