Код: 24608
Гніздо на плату пряме PBD-08 крок 2,54мм, 2x4 Pin
Ціна за 1 шт.
5.10
грн
В
наявності 2
шт.
Оптом і в роздріб
Оптові ціни
Опис

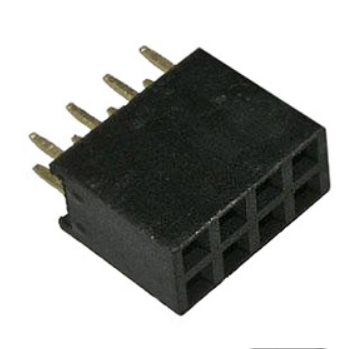

Гніздо на плату пряме PBD-08 крок 2,54мм, 2x4 Pin
Гніздо на плату пряме PBD-08, 2×4 Pin, крок 2,54 мм — це компактний дворядний роз’єм типу «гніздо» (розетка), призначений для монтажу на друковані плати. Завдяки стандартному кроку 2,54 мм і восьми контактам формату 2×4 він підходить для широкого спектра електронних модулів, плат розширення, інтерфейсних перехідників та ремонтних робіт.
Особливості
🔹 Пряма конструкція 180° забезпечує зручність підключення у місцях з обмеженим простором
🔹 Формат 2×4 Pin з кроком 2,54 мм — стандартне рішення для багатьох електронних схем та модулів
🔹 Контактна група типу «гніздо» сумісна з більшістю штирьових роз’ємів відповідного формату
🔹 Покриття контактів Inversion Gold покращує корозійну стійкість та забезпечує стабільний контакт
🔹 Компактна висота роз’єму 8,4 мм робить його придатним для щільних монтажних зон
🔹 Надійна механічна фіксація в платі завдяки оптимальній довжині виводів 3,2 мм
🔹 Висока допустима сила струму до 3 А розширює сферу застосування
🔹 Працює у широкому температурному діапазоні від –55°C до +105°C
Переваги
✔ Стандартний крок 2,54 мм — повна сумісність із популярними макетними та промисловими платами
✔ Дворядна конструкція дозволяє реалізувати компактні інтерфейси на мінімальній площі
✔ Золоте покриття контактів забезпечує довговічність та низький опір
✔ Висока надійність у складних умовах експлуатації
Застосування
✅ З’єднання модулів, плат розширення та периферії
✅ Пайка на друковані плати у DIY та промислових проектах
✅ Використання у комунікаційних інтерфейсах (ISP, програмування контролерів тощо)
✅ Ремонт і обслуговування електронних пристроїв
Опис інтерфейсів
🔸 2×4 контакти гнізда (розетка) — для підключення штирьових роз’ємів (PLD)
🔸 Виводи довжиною 3,2 мм — для монтажу на PCB
🔸 Крок виведень 2,54 мм — стандарт для більшості електронних схем
🔸 Пряма конструкція 180° — оптимальна для вертикального підключення
Інструкція до використання
1️⃣ Встановити роз’єм у відповідні монтажні отвори плати
2️⃣ Переконатися у правильній орієнтації кутової частини
3️⃣ Закріпити елементи пайкою, рівномірно прогріваючи кожен вивід
4️⃣ Під’єднати сумісний штирьовий роз’єм
5️⃣ Перевірити надійність контакту та механічну фіксацію
Заходи безпеки
⚠️ Не допускати перевищення допустимого струму понад 3 А
⚠️ Уникати перегріву під час пайки
⚠️ Не використовувати у вологих або агресивних середовищах без додаткового захисту
⚠️ Дотримуватися робочого температурного діапазону
Технічні характеристики
⚙️ Тип: гніздо (розетка), кутове
⚙️ Формат: 2×4 Pin
⚙️ Крок: 2,54 мм
⚙️ Висота: 8,4 мм
⚙️ Довжина виведень: 3,2 мм
⚙️ Покриття контактів: Inversion Gold
⚙️ Максимальний струм: 3 А
⚙️ Опір контакту: ≤30 мОм
⚙️ Робоча температура: –55°C…+105°C
📝 Примітка: Виробник може змінювати характеристики та зовнішній вигляд без попереднього повідомлення.
Комплектація
📦 Гніздо на плату PBD-08 2×4 Pin
Роз’єм забезпечує компактне, надійне та довговічне підключення електронних модулів у різних типах пристроїв.
