Модуль перешкод (jammer) GaN N-type, 2400-2500 MHz, 100W
Ціна за 1 шт.
10500.00 грн
Знижка: -5 %
9975
грн
В наявності 10
шт.
Оптом и в роздріб
Оптові ціни
9820.00
грн./шт.
при замовленні від
2
шт.
8588.50
грн./шт.
при замовленні від
5
шт.
Опис
Модуль перешкод (jammer) GaN N-type, 2400-2500 MHz, 100W
Модуль перешкод (jammer) на базі GaN-транзисторів забезпечує широкосмугове придушення радіосигналів у діапазоні 2400-2500 MHz із вихідною потужністю 100 Вт, стабільністю та високою ефективністю. Підходить для систем РЕБ, тестових стендів, лабораторій та спеціалізованих радіокомплексів.
Особливості
🔹 GaN-архітектура високої потужності — застосування GaN-транзисторів забезпечує високу щільність потужності, стабільність і низькі теплові втрати в широкому частотному діапазоні.
🔹 Широкосмугова частотна розгортка — підтримка 100–200 кГц дозволяє ефективно подавляти широкий спектр радіосигналів.
🔹 Компактність та ефективність — оптимізована система охолодження, малий корпус і ККД ≥50% роблять модуль ідеальним для мобільних або вбудованих рішень.
🔹 Надійність при тривалій роботі — модуль здатний стабільно працювати на високій потужності протягом тривалого часу, зберігаючи ключові параметри.
📝 Примітка: Увімкніть модуль тільки після підключення антени, інакше він може бути пошкоджений. Перед увімкненням переконайтеся, що напруга живлення знаходиться в допустимому діапазоні.
Переваги
✔ Висока вихідна потужність — до 100 Вт
✔ Широка частотна смуга роботи
✔ Сканування частоти для максимального ефекту подавлення
✔ Простота інтеграції в готові системи
✔ Висока ефективність та низькі теплові втрати
✔ Надійна робота з живленням +28 В
Застосування
✅ Модулі радіоелектронної боротьби (РЕБ)
✅ Лабораторні вимірювальні та тестові стенди
✅ Бездротові системи придушення
✅ Захист територій від радіоканалів
✅ Перешкодонавіювання для спеціальних комплексів

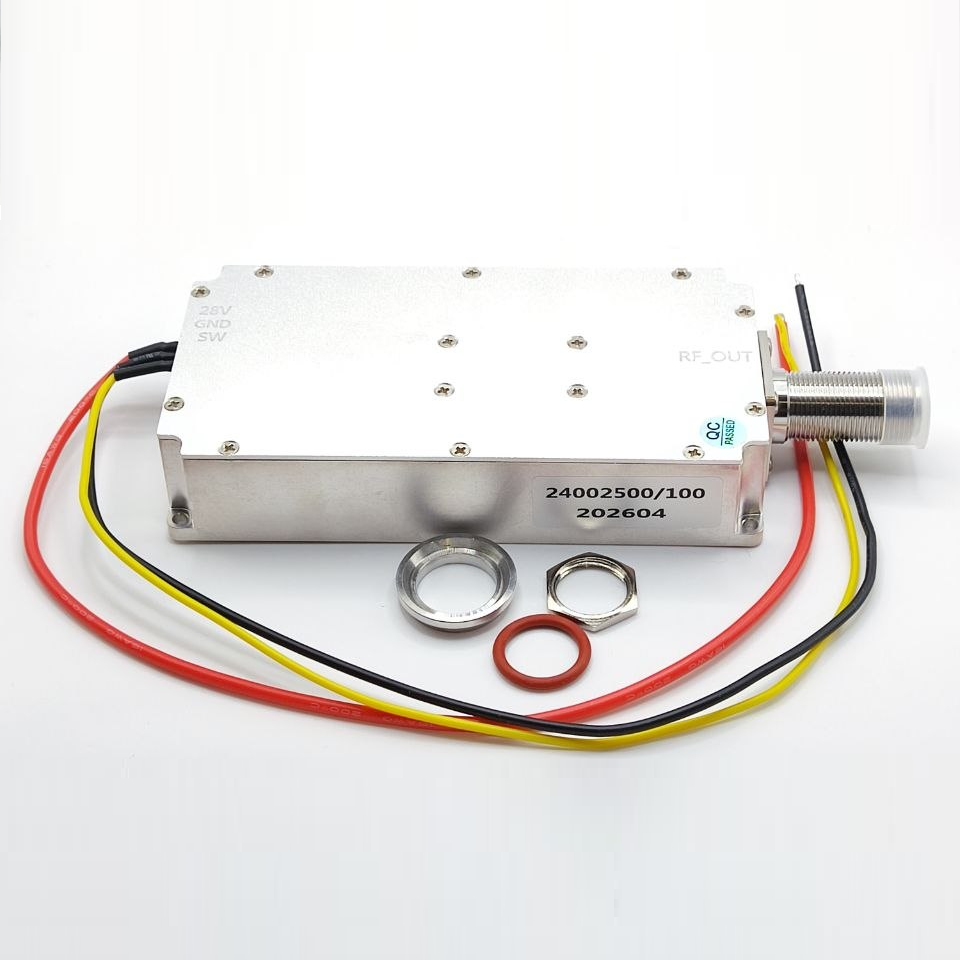

Опис інтерфейсів
🔸 28V (червоний провід 16AWG) — вхід живлення +28 В
🔸 GND (чорний провід 18AWG) — загальна шина живлення
🔸 SW (жовтий провід 22AWG, припаяний до червоного) — керуючий/допоміжний сигнал (частотне сканування)

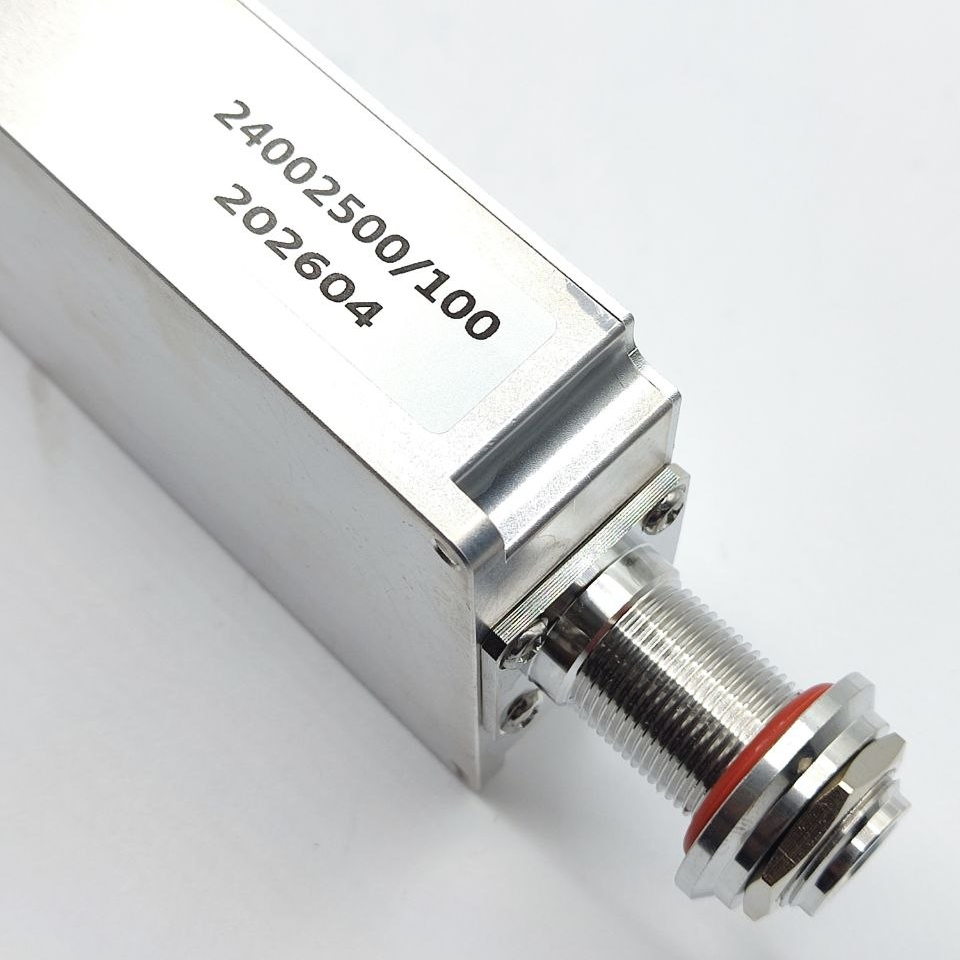

🔸 RF OUT (N-роз’єм) — високочастотний вихід модуля
Інструкція з використання
1️⃣ Підключіть провід 28V до стабільного джерела +28 В
2️⃣ Під’єднайте GND до надійної землі
3️⃣ При необхідності підключіть провід SW для керування скануванням
4️⃣ Під’єднайте антену або навантаження 50 Ом до RF OUT (N-роз’єм)
5️⃣ Увімкніть живлення та контролюйте нагрів корпусу
6️⃣ Забезпечте надійну вентиляцію під час тривалої роботи
Міри безпеки
⚠️ Не вмикати модуль без навантаження 50 Ом
⚠️ Забезпечити якісне охолодження під час роботи
⚠️ Не допускати коротких замикань на вході живлення
⚠️ Підключати лише до стабільного джерела +28 В
⚠️ Уникати дотику до виходу під час роботи — високочастотна енергія небезпечна
Технічні характеристики
⚙️ Робоча частота: 2400-2500 MHz
⚙️ Вихідна потужність: 50 dBm (100W)
⚙️ Частота сканування: 100k–200k
⚙️ Напруга живлення: +28 V
⚙️ Струм споживання: ≤ 7 A
⚙️ Ефективність: ≥ 50%
⚙️ Верхній тепловий дрейф: 8 MHz
⚙️ Нижній тепловий дрейф: 8 MHz
⚙️ Вага: 0.9 kg
⚙️ Габарити: 129.8 × 65.2 × 20.5 мм
📝 Примітка: Виробник може змінювати характеристики, комплектацію та зовнішній вигляд без попереднього повідомлення.

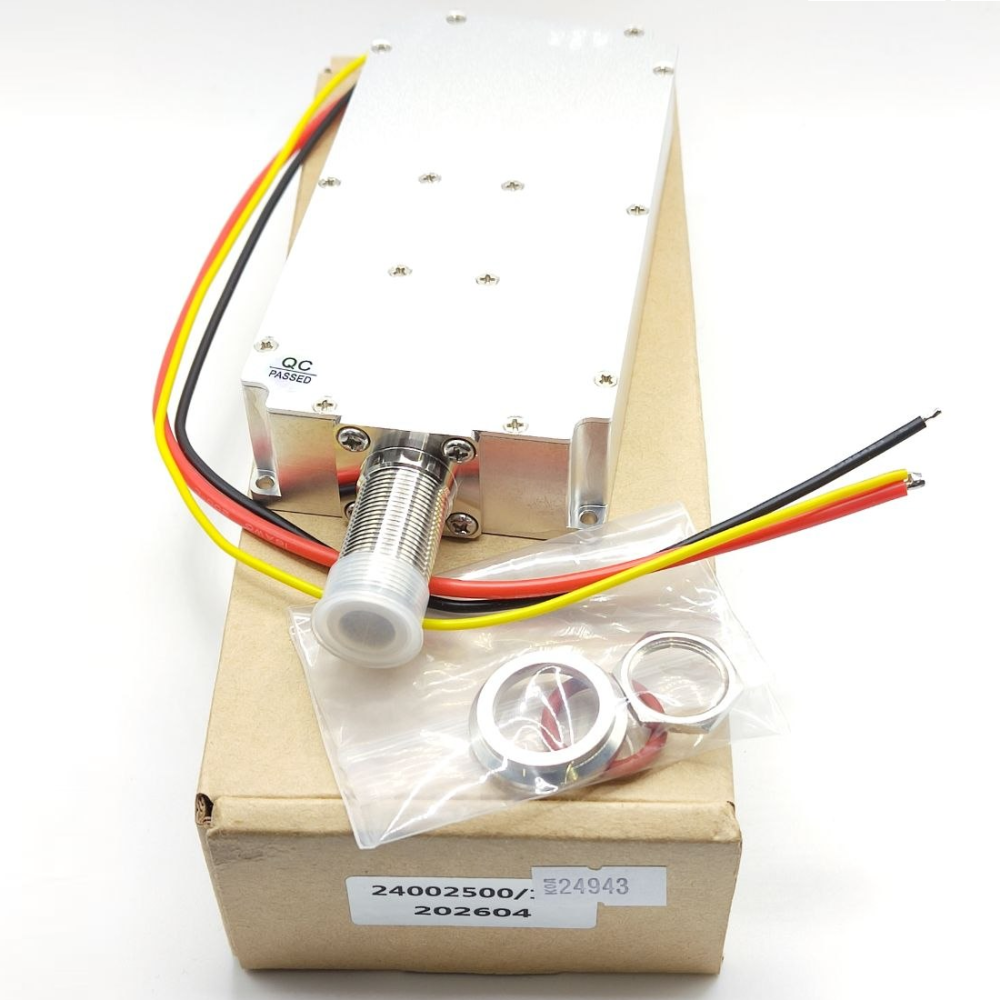

Комплектація
📦 Модуль перешкод GaN 100W
📦 Комплект кріплення N-роз’єма (гайка, шайба, ущільнювальне кільце)
📦 Картонна коробка
Модуль перешкод GaN 2400-2500 MHz є високоефективним рішенням для систем пригнічення сигналів, де потрібна висока потужність, стабільність та компактність. Використання GaN-технологій забезпечує значно менші теплові втрати й підвищену довговічність.
Його конструкція дозволяє інтегрувати модуль у мобільні або стаціонарні комплекси РЕБ, забезпечуючи надійну роботу навіть у складних умовах. Завдяки продуманій схемотехніці та простому підключенню він підходить як для професійних, так і для спеціалізованих застосувань.
Про товар
Відгуки
Характеристики
Атрибути відсутні
Відгуки покупців 0
Ми рекомендуємо:
Конденсатор електролітичний 1000uF 10V 8x12mm Chen...
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
2.20 грн
Конденсатор керамічний 22pF (22) 50V
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
1.80 грн
Лампа VIDEX 23650 LED A60e 12W E27 3000K 220V VL-A...
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
102.20 грн
Нещодавно переглянули:
Мини тиски SIGMA ширина губок 25 мм
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
160.60 грн
З`єднувач VGA гніздо - гніздо VGA тип1
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
65.50 грн
Флеш-накопичувач USB Silicon Power 8Gb (Ultima U03...
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
267.00 грн
Гніздо розетка штепсель 2к SDH ELM
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
27.80 грн
Резистор підлаштування 301R горизонтальний
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
0.90 грн
Викрутка-міні плоска, 2 x 40 мм, CrMo NEO
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
134.10 грн
Лампа Electrum комп. 11W G23 4000K PL_S12
нет в наличии
Есть доставка
нет в наличии
Цена за 0 шт.
0.00 грн
Конденсатор танталовый 4.7UF 25V SMD
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
7.30 грн
Роз`єм microUSB (Тип 43) 5pin для Lenovo/ZTE/Black...
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
28.00 грн
БЖ ATX Merlion 80mm Black, 350W + кабель живлення
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
697.80 грн

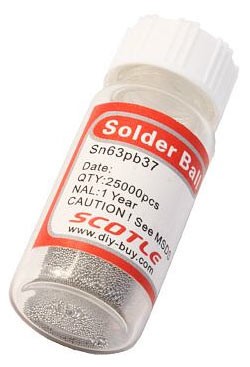

BGA кулі 0.45mm 25000шт. Sn63pb37
