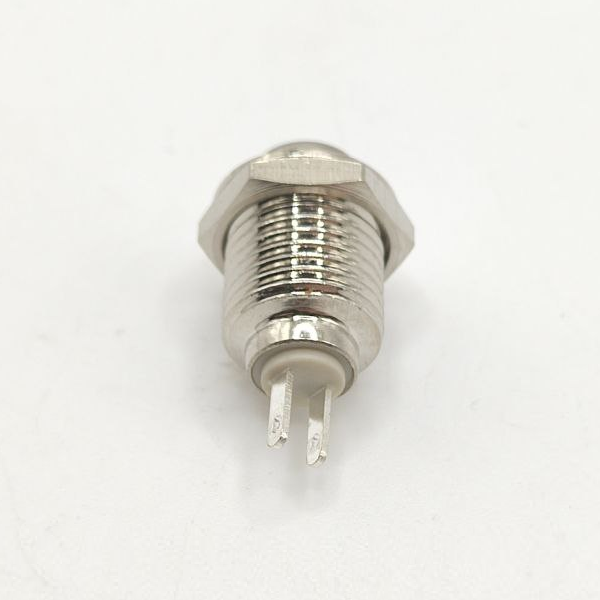

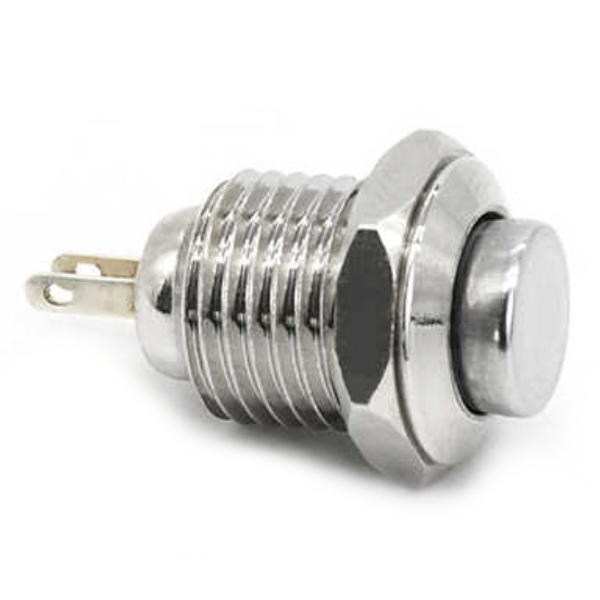

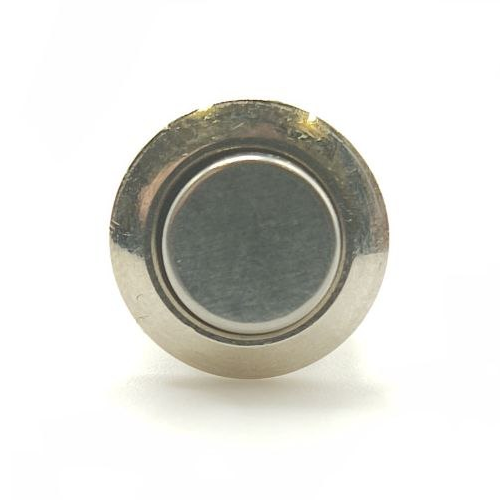

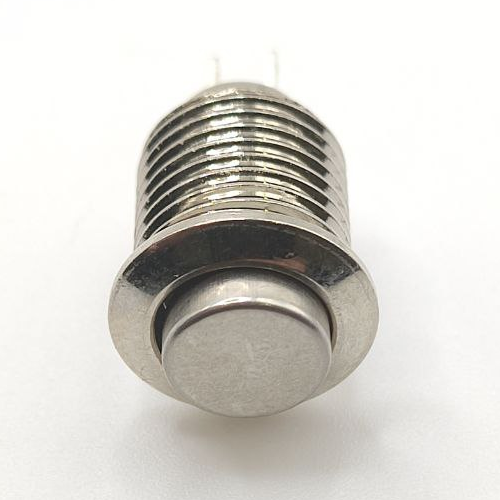

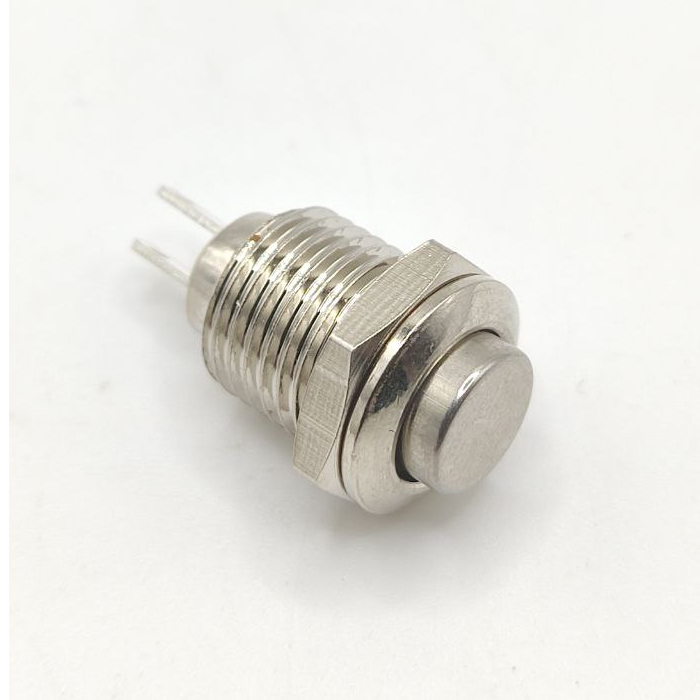

Кнопка антивандальна HS10CH-10/J/N — це надійний тактовий перемикач без фіксації з однією нормально розімкненою групою контактів, призначений для використання в електроніці, автоматиці та панелях управління. Завдяки металевому корпусу та універсальній конструкції підходить для побутових та промислових завдань.
Особливості:
🔹 Антивандальний корпус із латуні забезпечує високу міцність і довговічність.
🔹 Тип роботи OFF-(ON) — кнопка повертається у вихідне положення після відпускання.
🔹 Одна контактна група NO (нормально розімкнені контакти).
🔹 Монтаж у отвір діаметром 10 мм, кріплення здійснюється гайкою.
🔹 Підходить для схем керування, сигналізації, автоматики та промислових панелей.
🔹 Сумісність з навісним монтажем за рахунок зручних контактів для пайки.
🔹 Стійкість до температур від –20°C до +70°C — можна використовувати в умовах перепадів середовища.
Переваги:
✔ Механічна міцність і антивандальна стійкість.
✔ Простота монтажу та надійне кріплення.
✔ Універсальність застосування.
✔ Довговічний ресурс механічної роботи.
Застосування:
✅ Панелі керування обладнанням.
✅ Пристрої сигналізації.
✅ Електронні DIY-проєкти.
✅ Автоматика та контролери.
Опис інтерфейсів:
🔸 NO — нормально розімкнені контакти перемикача.
Інструкція до використання:
1️⃣ Підготуйте монтажний отвір Ø10 мм.
2️⃣ Встановіть кнопку та зафіксуйте її гайкою.
3️⃣ Виконайте пайку контактів згідно схеми NO.
4️⃣ Перевірте роботу кнопки після підключення.
Заходи безпеки:
⚠️ Не перевищуйте номінальні параметри: 1 А / 250 В.
⚠️ Монтуйте та підключайте тільки при відсутності напруги.
⚠️ Уникайте механічних пошкоджень корпусу та стопорної гайки.
Технічні характеристики:
⚙️ Серія / типорозмір: HS10H
⚙️ Тип кнопки: без фіксації
⚙️ Кількість положень: 2
⚙️ Стабільних положень: 1
⚙️ Полюсів: 1
⚙️ Тип контактів: NO
⚙️ Алгоритм роботи: OFF-(ON)
⚙️ Максимальний струм: 1 А
⚙️ Максимальна напруга: 250 VAC
⚙️ Орієнтація толкателя: пряма, 180°
⚙️ Підсвітка: немає
⚙️ Спосіб монтажу: пайка навісним способом
⚙️ Кріплення: гайкою
⚙️ Монтажний отвір: Ø10 мм
⚙️ Різьба: М10
⚙️ Матеріал корпусу: латунь
⚙️ Робоча температура: –20…+70°C

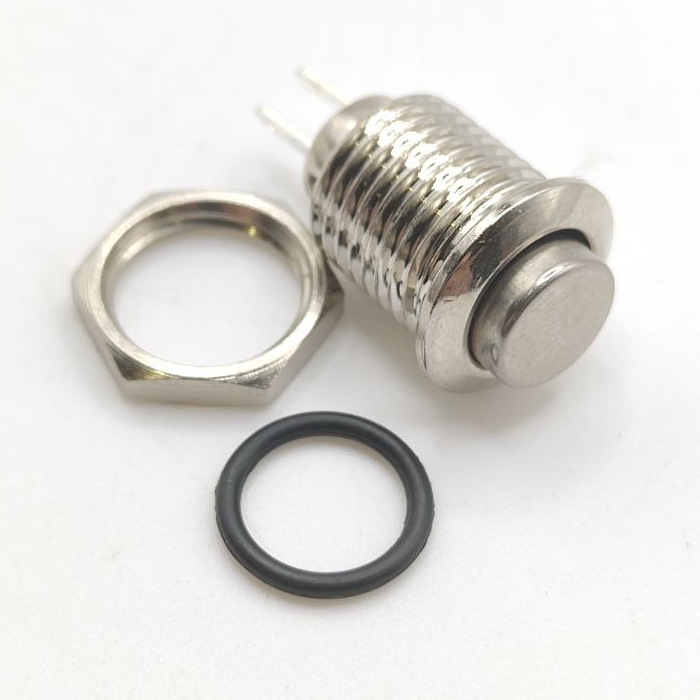

Комплектація:
📦 Антивандальна кнопка HS10CH-10/J/N
📦 Гайка кріпильна
Надійна універсальна кнопка для побутових та промислових схем управління, що поєднує простоту монтажу та високу довговічність.
